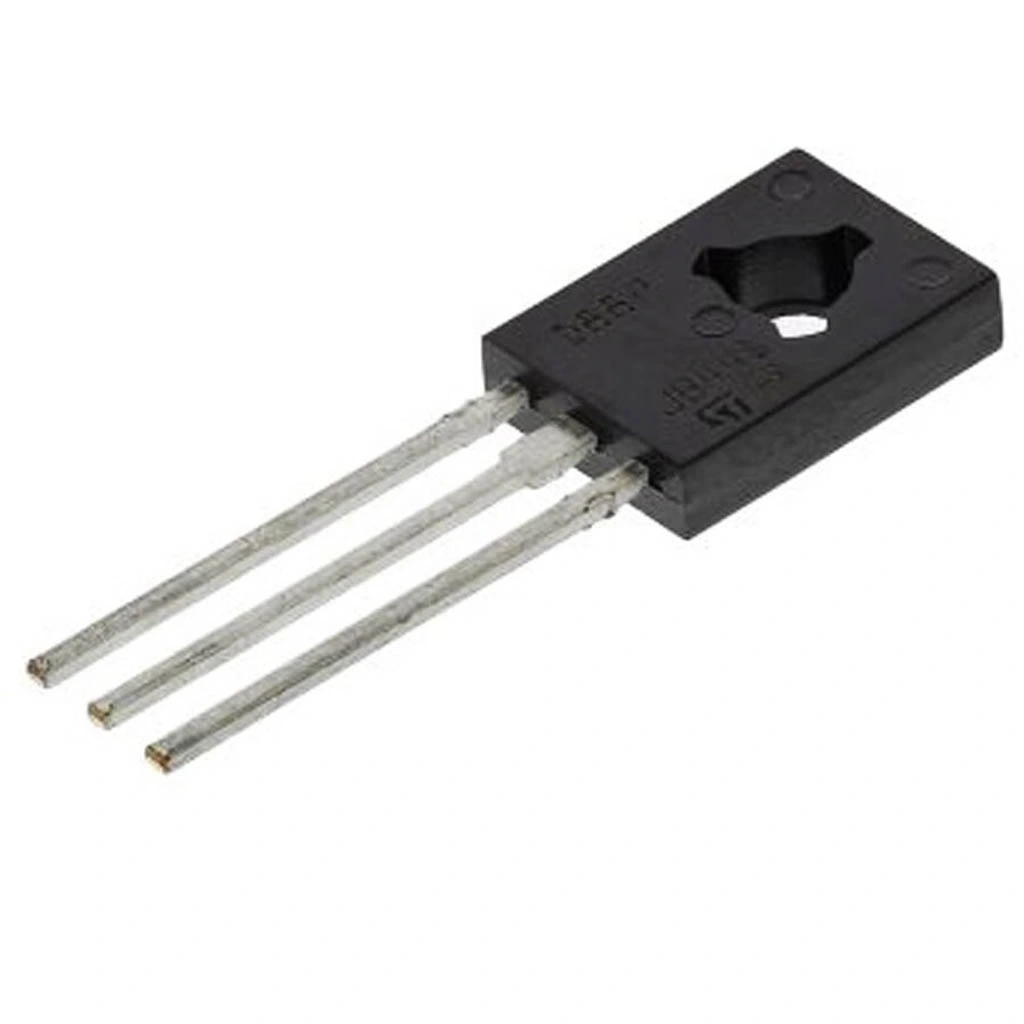

2SD882P-AZ NPN THT Transistör TO-126
2SD882P-AZ, orta güç audio amplifikasyon ve anahtarlama uygulamaları için tasarlanmış bir NPN silikon transistördür. TO-126 paketindeki bu komponent, ses devreleri ve güç kontrol uygulamaları için ideal özelliklere sahiptir.
30V kollektör-emitör gerilimi ve 3A sürekli akım kapasitesi sunan bu elektronik komponent, düşük doyum voltajı ve yüksek akım kazancı ile audio amplifikatör çıkış katları için mükemmel bir seçenektir.
Kompakt TO-126 plastik paketi ve kolay montaj özelliği ile bu transistör, güç kontrol devreleri, orta güç amplifikatörleri ve sürücü devreleri için güvenilir performans sunar.
Teknik Özellikler
2SD882P-AZ NPN THT Transistör TO-126'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: NPN Bipolar Junction Transistor (BJT)

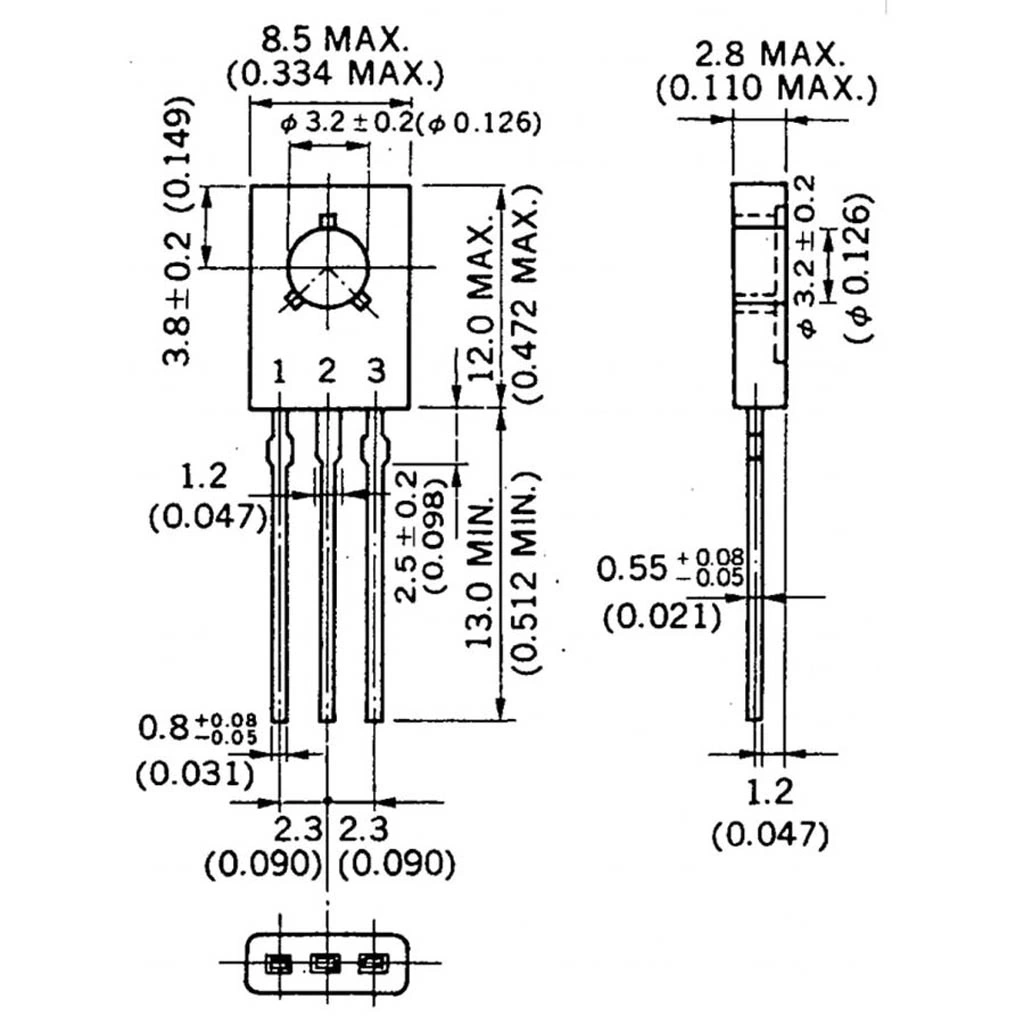

- Paket Tipi: TO-126 (SOT-32)
- Üretici: Nexperia / NXP / ROHM
- Kollektör-Emitör Gerilimi (VCEO): 30V
- Kollektör-Baz Gerilimi (VCBO): 60V
- Emitör-Baz Gerilimi (VEBO): 5V
- Kollektör Akımı (IC): 3A (sürekli)
- Pals Kollektör Akımı (ICM): 5A
- Kollektör Gücü (PC): 20W
- DC Akım Kazancı (hFE): 60-200 (IC=1A, VCE=2V)
- Kollektör-Emitör Doyum Gerilimi (VCE(sat)): 0.5V (Tipik, IC=2A)
- Baz-Emitör Gerilimi (VBE): 0.9V (Tipik, IC=1A)
- Geçiş Frekansı (fT): 80 MHz (Tipik)
- Çalışma Sıcaklığı: -55°C ~ +150°C
- Montaj Tipi: Delikli (THT)

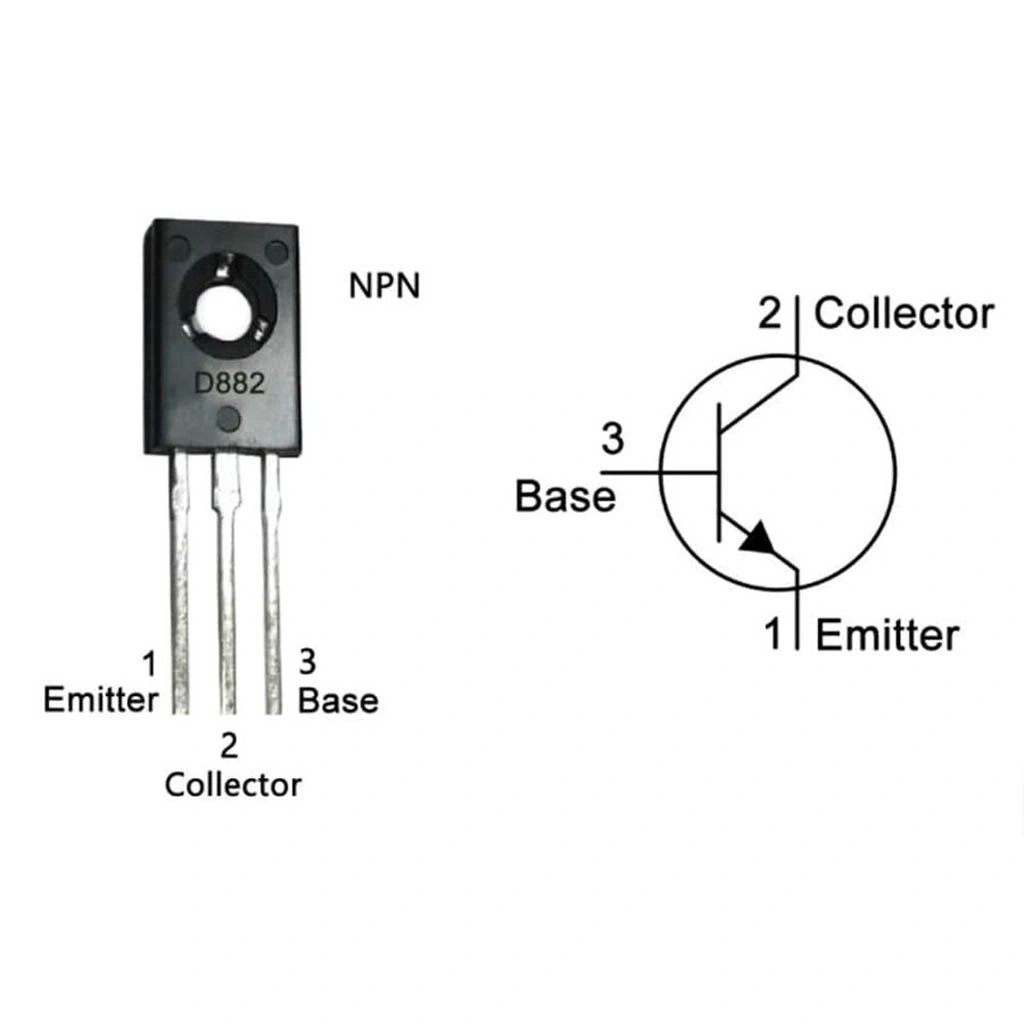

- Pin Konfigürasyonu: 1-Baz, 2-Kollektör, 3-Emitör.
Kullanım Alanları
2SD882P-AZ NPN THT Transistör TO-126'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.
Audio Amplifikatör Uygulamaları
- Class AB amplifikatör çıkış katları
- Pre-amplifikatör sürücü katları
- Audio güç amplifikatörleri
- Kulaklık amplifikatörleri
Güç Kontrol Uygulamaları
- DC motor sürücüleri
- Solenoid sürücüler
- Röle sürücü devreleri
- LED aydınlatma kontrolü
Anahtarlama Uygulamaları
- Yük anahtarlama devreleri
- Darlington konfigürasyonları
- Push-pull çıkış katları
- Güç kaynağı kontrol devreleri
Diğer Uygulamalar
- Lineer regülatör devreleri
- Akım sınırlama devreleri
- Güç amplifikatör sürücüleri
- Genel amaçlı güç kontrol
Avantajlar ve Özellikler
2SD882P-AZ NPN THT Transistör TO-126'nın sağladığı avantajlar ve çözümler.
- Orta Güç Kapasitesi: 20W güç dağıtımı ile etkili ısı yönetimi
- Yüksek Akım Kapasitesi: 3A sürekli akım desteği
- İyi Akım Kazancı: 60-200 hFE değeri ile verimli sürüş
- Düşük Doyum Gerilimi: Düşük güç kaybı için 0.5V VCE(sat)
- TO-126 Paketi: Kompakt boyut ve kolay montaj imkanı
- Soğutucu Montaj Deliği: Etkili ısı dağıtımı için soğutucu bağlantısı
- Güvenilir Performans: Endüstriyel standartlarda dayanıklılık
- Geniş Çalışma Sıcaklığı: -55°C ~ +150°C sıcaklık aralığı
Montaj ve Kullanım
2SD882P-AZ NPN THT Transistör TO-126'nın montaj ve kullanım süreci hakkında bilgiler.
İpucu: 0.5A üzerindeki akımlarda ısı transferi için küçük bir soğutucu kullanın.
Devre tasarımı için yapmanız gerekenler:
- TO-126 paketi için uygun delikli baskı devre veya PCB kullanın
- Pin dizilimini doğru belirleyin: 1-Baz (B), 2-Kollektör (C), 3-Emitör (E)
- Baz akımını sınırlandırmak için uygun direnç kullanın (tipik olarak 470Ω - 2.2kΩ)
- Kollektör-metal kasa bağlantısını göz önünde bulundurun (izolasyon gerekebilir)
- Yüksek akım uygulamalarında uygun soğutucu ve termal macun kullanın
- İndüktif yükler için kollektöre flyback diyot ekleyin
NPN güç transistörü kullanım bilgileri:
- NPN transistörlerde akım yönü kollektörden emitöre doğrudur
- Baz akımı = Kollektör akımı / hFE formülü ile hesaplanır (güvenlik faktörü ekleyin)
- Audio uygulamalarda çalışma noktasını sıcaklık değişimlerine karşı stabilize edin
- Yüksek kollektör akımlarında baz akımını yeterli seviyede tutun
- 1A üzerindeki uygulamalarda soğutucu kullanımı zorunludur
- Termal kaçak (thermal runaway) riskine karşı emitör direnci kullanın
Sorun Giderme ve İpuçları
2SD882P-AZ NPN THT Transistör TO-126 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın veya kollektör akımını azaltın
- Yetersiz Sürüş: Baz akımını artırın veya daha düşük değerli baz direnci kullanın
- Termal Kaçak: Emitör direnci ekleyin veya değerini artırın
- İndüktif Yük Sorunları: Kollektör-emitör arasına uygun flyback diyot ekleyin
Verimli Kullanım İpuçları
- Amplifikatör performansını iyileştirmek için uygun bias devreleri kullanın
- Çapraz geçiş distorsiyonunu azaltmak için küçük dinlenme akımı ayarlayın
- Darlington bağlantısı ile daha yüksek akım kazancı elde edin
- Audio devrelerde geri besleme ile distorsiyonu azaltın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli transistörler ile güç kontrolü ve sinyal işleme sağlayın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve transistör çeşitleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2SD882P-AZ transistörünün PNP eşdeğeri nedir?
2SB772P-AZ, 2SD882P-AZ'nin PNP eşdeğeridir. Tamamlayıcı çift olarak kullanıldığında push-pull amplifikatör devreleri tasarlanabilir.
2SD882P-AZ transistörü için soğutucu ne zaman gereklidir?
0.5A üzerindeki kollektör akımlarında soğutucu önerilir. 1A üzerinde ise soğutucu kullanımı zorunludur.
2SD882P-AZ maksimum kaç watt audio amplifikatör için kullanılabilir?
Uygun soğutma ile push-pull çift olarak 10-15W sınıfı amplifikatörlerde güvenle kullanılabilir.
2SD882P-AZ transistörünün pin dizilimi nasıldır?
Önden bakıldığında: soldan sağa Baz (1), Kollektör (2), Emitör (3) şeklindedir. Kollektör aynı zamanda metal kasa ile bağlantılıdır.
2SD882P-AZ ile TIP31 arasındaki fark nedir?
TIP31 daha yüksek voltaj (60V vs 30V) sunar, 2SD882P-AZ ise daha kompakt boyuttadır ve genellikle audio uygulamalar için optimize edilmiştir.
Bu transistör için ne tür bir soğutucu önerilir?
TO-126 paketi için küçük boyutlu alüminyum soğutucular veya 4-8°C/W termal dirençli soğutucular orta güç uygulamaları için uygundur.
2SD882P-AZ için baz direnci nasıl hesaplanır?
Rb = (VBB - VBE) / (IC / hFE * 1.5) formülüyle hesaplanır. 1.5 katsayısı emniyet faktörü olarak kullanılır.
2SD882P-AZ transistörünün ana kullanım alanları nelerdir?
Orta güç audio amplifikatör çıkış katları, motor sürücüler, güç kontrol devreleri ve anahtarlama uygulamaları için idealdir.
