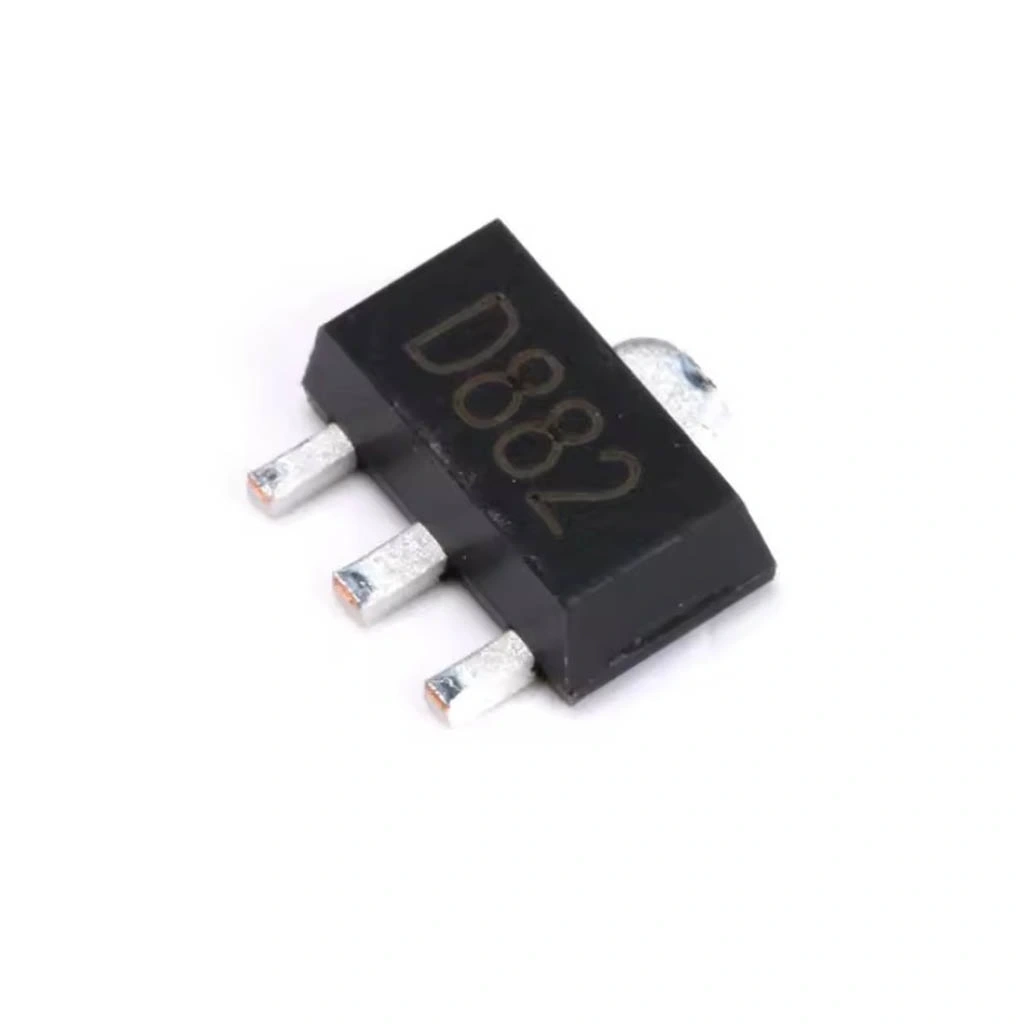

2SD882 SOT-89 3A 40V NPN Transistör
2SD882, yüksek akım kapasiteli NPN silikon epitaksiyel planar transistördür. SOT-89 SMD paketinde sunulan bu transistör, 3A sürekli kolektör akımı ve 40V maksimum kolektör-emitör voltajı ile güç uygulamaları için tasarlanmıştır.
30W maksimum güç dağılımı ve 150MHz geçiş frekansı değeriyle orta güçlü anahtarlama ve amplifikasyon uygulamalarında tercih edilen bu elektronik komponent, güç kontrolü ve motor sürücü devrelerinde ideal performans sağlar.
Kompakt SOT-89 paketi, yüksek termal verimlilik ve PCB alanından tasarruf sağlarken, 3A'ya kadar akım taşıma kapasitesi ile 2SD882, çeşitli güç yönetimi uygulamaları için güvenilir bir transistör çözümü sunar.
Teknik Özellikler
2SD882 SOT-89 3A 40V NPN Transistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Transistör Tipi: BJT (Bipolar Junction Transistor)
- Polarite: NPN
- Paket / Kılıf: SOT-89 (SMD)
- Serisi: 2SD882
- Kollektör-Emitör Voltajı (VCEO): 40V
- Kollektör-Baz Voltajı (VCBO): 60V
- Emitör-Baz Voltajı (VEBO): 6V
- Kollektör Akımı - Sürekli (IC): 3A
- Kollektör Akımı - Pik (ICM): 5A
- Toplam Güç Dağılımı (Ptot): 30W (25°C'de)
- DC Akım Kazancı (hFE): 60-300 (IC=1A, VCE=2V)
- Kollektör-Emitör Doyum Voltajı (VCE(sat)): 0.5V (IC=3A, IB=0.3A)
- Baz-Emitör Voltajı (VBE): 1.2V (IC=3A, VCE=2V)
- Çalışma Sıcaklığı (Tj): -55°C ile 150°C arası
- Depolama Sıcaklığı (Tstg): -55°C ile 150°C arası
- Termal Direnç, Junction-Ambient (Rth j-a): 40°C/W
- Termal Direnç, Junction-Case (Rth j-c): 4.2°C/W
- Geçiş Frekansı (fT): 150MHz (tipik)
- Çıkış Kapasitansı (Cob): 35pF (tipik)
- Yükselme Zamanı (tr): 0.3μs (tipik)
- Depolama Zamanı (ts): 0.8μs (tipik)
- Düşme Zamanı (tf): 0.3μs (tipik)
- Pin Konfigürasyonu: 1-Emitör, 2-Kollektör, 3-Baz
- Paket Boyutları (Yaklaşık): 4.5mm x 4.5mm x 1.5mm
- Montaj Tipi: Yüzey Montaj (SMD)
- RoHS Uyumluluğu: Evet
- Eşdeğer Tipler: 2SD882P, 2SD882Y (Paket farklılıkları olabilir)
- Ağırlık (Yaklaşık): 0.05g
Kullanım Alanları
2SD882 SOT-89 3A 40V NPN Transistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Kontrol Uygulamaları
- DC motor sürücü devreleri
- Solenoid ve röle sürücüleri
- LED sürücü devreleri (yüksek güç)
- Güç anahtarlama devreleri
- PWM kontrol uygulamaları
Amplifikasyon Uygulamaları
- Ses amplifikatör çıkış katları
- Sürücü katları
- Darlington konfigürasyonları
- Gerilim regülatör kontrol devreleri
- Buffer devreleri
Endüstriyel ve Otomotiv Uygulamaları
- DC-DC dönüştürücüler
- Fan kontrol devreleri
- Aydınlatma kontrol sistemleri
- Endüstriyel otomasyon ekipmanları
- Robotik projelerde motor kontrolü
Avantajlar ve Özellikler
2SD882 SOT-89 3A 40V NPN Transistör'ün sağladığı avantajlar ve çözümler.
- Yüksek Akım Kapasitesi: 3A sürekli kollektör akımı ile güçlü yükleri sürebilme
- Kompakt SMD Paketi: SOT-89 ile PCB alanından tasarruf, kolay montaj
- Yüksek Güç Dağılımı: 30W maksimum güç kapasitesi ile zorlu uygulamalarda dayanıklılık
- Düşük Doyum Voltajı: 0.5V VCE(sat) ile verimli anahtarlama
- Geniş Çalışma Sıcaklık Aralığı: -55°C ile 150°C arası güvenilir çalışma
- İyi Isı Transferi: 4.2°C/W termal direnç ile verimli ısı dağılımı
- Hızlı Anahtarlama: 150MHz geçiş frekansı ile yüksek hızlı uygulamalara uygunluk
- Yüksek DC Kazanç: 60-300 hFE değeri ile verimli akım amplifikasyonu
- Endüstriyel Standartlara Uygunluk: RoHS uyumluluğu ile çevre dostu
- Dayanıklı Yapı: Silikon epitaksiyel planar teknolojisi ile güvenilirlik
Uygulama ve Devre Tasarımı
2SD882 SOT-89 3A 40V NPN Transistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: SOT-89 paketini lehimlerken yeterli soğutma alanı bırakın.
DC Motor Sürücü Devresi:
- Baz Akımı Hesabı: IB = IC / 60 (minimum hFE değerine göre hesaplanır)
- Baz Direnci: RB = (VIN - VBE) / IB
- Koruma Diyodu: Motor terminalleri arasına ters polaritede freewheeling diyodu
- Sıcaklık Yönetimi: 3A için PCB'de yeterli bakır alan ve ısı dağıtımı
- Giriş Sinyali: PWM girişi ile hız kontrolü imkanı
Yüksek Güçlü LED Sürücü:
- Sabit Akım Tasarımı: Emitör direnci ile akım geri beslemesi
- Akım Limitleme: RE = 0.7V / ILED formülü ile hesaplanır
- Paralel Bağlantı: Çok sayıda LED için akım paylaşımı gerçekleştirme
- PWM Kontrolü: 100Hz-1kHz arası PWM sinyali ile parlaklık ayarı
- Termal Koruma: Aşırı ısınmaya karşı termistör ile koruma devresi
Darlington Konfigürasyonu:
- Bileşik hFE: hFE(toplam) = hFE1 × hFE2
- Düşük Akımlı Kontrol: Mikrodenetleyici çıkışları ile doğrudan sürüş
- Baz Direnci: Daha yüksek olarak hesaplanır (artan kazanç nedeniyle)
- Dezavantaj: Artan VBE(sat) (yaklaşık 1.4V) ve yavaşlayan açma/kapama
- Avantaj: Çok düşük kontrol akımı ile yüksek yük akımı kontrolü
Sorun Giderme ve İpuçları
2SD882 SOT-89 3A 40V NPN Transistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: PCB'de yeterli soğutma alanı sağlayın, termal via'lar ekleyin.
- Akım Kazancı Değişimi: Sıcaklıkla değişebilir, güvenli marjlarla tasarım yapın.
- Anahtarlama Gürültüsü: Bypass kapasitörleri ekleyin, bağlantıları kısa tutun.
- Yetersiz Sürme: Baz akımını yeterli seviyede tutun, hFE'nin minimumunu kullanın.
- Lehimleme Zorlukları: SMD lehimlemede pasta kullanın, ısıyı uygun ayarlayın.
Tasarım ve Uygulama İpuçları
- SOT-89 montajında kollektör pini PCB'de geniş bakır alanla birleştirin
- Yüksek akım uygulamalarında bakır yolları en az 1.5-2mm genişliğinde tutun
- İndüktif yükler (motor, solenoid vb.) için her zaman koruma diyodu ekleyin
- Güç anahtarlamada hızlı açma-kapama için hızlı baz akımı değişimi sağlayın
- SOT-89 paketinin altındaki metal kısım termal olarak kollektöre bağlıdır
- Yüksek hızlı anahtarlamada giriş-çıkış hatlarını mümkün olduğunca kısa tutun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli güç düzeylerinde transistörler ile güç kontrolü ve anahtarlama uygulamaları için çözümler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
2SD882 transistörün PNP eşdeğeri var mıdır?
2SB772 veya 2SB892 modelleri, 2SD882'nin PNP eşdeğeri olarak kullanılabilir. Benzer akım, voltaj ve paket özelliklerine sahiptirler.
SOT-89 paketinin avantajları nelerdir?
Küçük boyut, yüksek güç dağılımı, iyi termal iletkenlik, SMD montaj uyumluluğu ve PCB alanından tasarruf sağlar.
2SD882 ile 2N2222 arasındaki fark nedir?
2SD882 daha yüksek akım (3A vs 0.8A), daha yüksek güç (30W vs 0.5W) ve farklı paket (SOT-89 vs TO-92) özelliklerine sahiptir.
Bu transistör Arduino ile nasıl kontrol edilir?
Arduino'nun dijital pininden bir direnç (yaklaşık 1kΩ) üzerinden transistörün bazına bağlanır. HIGH sinyali transistörü iletime geçirir.
3A üzerinde nasıl kullanılabilir?
Darlington konfigürasyonu veya paralel bağlantı kullanılabilir. Paralel bağlantıda her transistör bazına küçük dengeleme dirençleri eklenmelidir.
SOT-89 paketi PCB'ye nasıl monte edilir?
Reflow lehimleme veya hassas havya kullanılabilir. Kollektör pini altındaki termal ped için PCB'de bakır alan bırakılmalıdır.
Maksimum anahtarlama frekansı nedir?
150MHz geçiş frekansı ile teorik olarak 15-20MHz, ancak pratik uygulamalarda kapasitif etkiler ve devre tasarımına bağlı olarak 1-5MHz civarıdır.
Güvenli çalışma alanı (SOA) nedir?
Voltaj, akım, güç ve sıcaklık limitleri içinde kalan çalışma bölgesidir. 3A×40V=120W ideal koşulda, ancak güvenli çalışma için 30W sınırı aşılmamalıdır.
