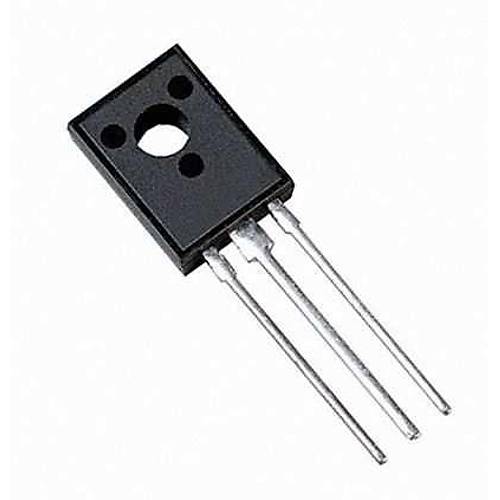

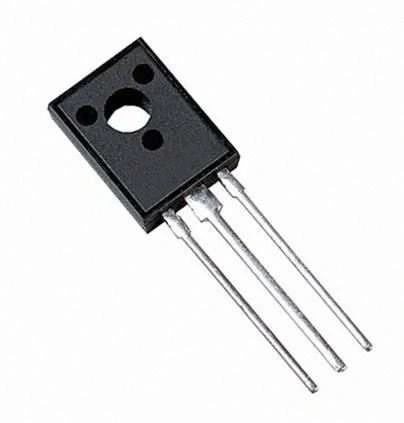

2SB772L 3A 40V Pnp Tht Transistör To126

2SB772L 3A 40V PNP THT Transistör TO-126

2SB772L, yüksek akım kapasiteli, orta güçlü PNP silikon transistördür. TO-126 (TO-213AA) plastik paketinde sunulan bu transistör, 3A sürekli kolektör akımı ve 40V maksimum kolektör-emitör voltajı ile güç kontrol uygulamaları için tasarlanmıştır.

30W güç dağılım kapasitesi ile audio amplifikatörler, güç kaynakları ve motor sürücü devreleri için uygun olan bu elektronik komponent, düşük doyum voltajı ve yüksek akım taşıma özellikleriyle verimli anahtarlama performansı sunar.

Düşük termal direnci ve kolay montaj için düz tasarlanan TO-126 paketi sayesinde 2SB772L, endüstriyel kontrolden hobi projelerine kadar çeşitli güç uygulamalarında etkin bir transistör çözümü sağlar.

Teknik Özellikler

2SB772L 3A 40V PNP THT Transistör TO-126'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: TO-126 (TO-213AA)
• Serisi: 2SB772L
• Kollektör-Emitör Voltajı (V_CEO): 40V
• Kollektör-Baz Voltajı (V_CBO): 60V
• Emitör-Baz Voltajı (V_EBO): 6V
• Kollektör Akımı - Sürekli (I_C): 3A
• Kollektör Akımı - Pik (I_CM): 5A
• Toplam Güç Dağılımı (P_tot): 30W (25°C'de)
• DC Akım Kazancı (h_FE): 60-200 (I_C=1A, V_CE=2V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.5V (I_C=3A, I_B=0.3A)
• Baz-Emitör Voltajı (V_BE): -1.0V (I_C=1A, V_CE=2V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -55°C ile 150°C arası
• Termal Direnç, Junction-Case (R_{th j-c}): 4.17°C/W
• Termal Direnç, Junction-Ambient (R_{th j-a}): 50°C/W
• Geçiş Frekansı (f_T): 120MHz (tipik)
• Çıkış Kapasitansı (C_ob): 30pF (tipik)
• Yükselme Zamanı (t_r): 0.3μs (tipik)
• Depolama Zamanı (t_s): 0.9μs (tipik)
• Düşme Zamanı (t_f): 0.3μs (tipik)
• Pin Konfigürasyonu: 1-Baz, 2-Kollektör, 3-Emitör
• Paket Boyutları (Yaklaşık): 8.6mm x 4.6mm x 9.5mm
• Montaj Tipi: Through Hole (THT)
• RoHS Uyumluluğu: Evet
• Montaj Deliği: Ø3.2mm
• Ağırlık (Yaklaşık): 0.5g

Kullanım Alanları

2SB772L 3A 40V PNP THT Transistör TO-126'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektronik Uygulamaları

• Audio amplifikatör çıkış katları
• Lineer güç regülatörleri
• DC motor sürücü devreleri
• Solenoid ve röle sürücüleri
• Güç kaynağı kontrol devreleri

Endüstriyel Kontrol Sistemleri

• PWM motor kontrol devreleri
• Yüksek akım anahtarlama
• Darlington konfigürasyonları
• Akım sınırlama devreleri
• Batarya şarj kontrol sistemleri

Genel Elektronik Projeler

• Yüksek güçlü LED sürücüleri
• Isıtıcı kontrol devreleri
• Fan hız kontrolörleri
• Güç amplifikatörleri
• Push-pull güç katları

Avantajlar ve Özellikler

2SB772L 3A 40V PNP THT Transistör TO-126'nın sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 3A sürekli kolektör akımı ile güçlü yükleri sürebilme
• Yüksek Güç Dağılımı: 30W güç kapasitesi ile zorlu uygulamalarda dayanıklılık
• Orta Voltaj Dayanımı: 40V VCEO ile çeşitli güç uygulamalarına uygunluk
• Düşük Doyum Voltajı: -0.5V VCE(sat) ile verimli anahtarlama
• Kolay Montaj: TO-126 paketi ile basit soğutucu montajı
• İyi Isı Transferi: 4.17°C/W termal direnç ile verimli ısı dağılımı
• Geniş Çalışma Sıcaklığı: -55°C ile 150°C arası güvenilir çalışma
• Tamamlayıcı Tip Uyumluluğu: 2SD882 NPN transistör ile eşleşme
• Uygun Anahtarlama Hızı: 120MHz geçiş frekansı ile verimli çalışma
• Endüstriyel Standartlara Uyumluluk: RoHS uyumluluğu ile çevre dostu

Uygulama ve Devre Tasarımı

2SB772L 3A 40V PNP THT Transistör TO-126 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

PNP Motor Sürücü Devresi:

• Yüksek Taraf Sürme: PNP ile güç kaynağı ve yük arasında kontrol
• Baz Akımı: I_B = I_C / 60 (minimum hFE değerine göre hesaplanır)
• Baz Direnci: R_B = (V_CC - V_IN - V_BE) / I_B
• Koruma Diyodu: Motor terminalleri arasına ters polaritede freewheeling diyodu
• Soğutma: TO-126 paketini soğutucuya monte edin ve termal macun kullanın

Lineer Voltaj Regülatörü:

• Seri Geçiş Regülatörü: PNP transistör ile yüksek akım kapasitesi
• Hata Amplifikatörü: Opamp veya NPN transistör ile kontrol
• Gerilim Referansı: Zener diyot veya bandgap referans entegresi
• Akım Sınırlama: Emitör direnci üzerinden kısa devre koruması
• Termal Koruma: NTC termistör ile aşırı ısınma koruması

Push-Pull Amplifikatör Çıkış Katı:

• Tamamlayıcı Çift: 2SB772L (PNP) ve 2SD882 (NPN) transistörler
• Class AB Bias: Diyot veya VBE çarpanı ile çapraz iletkenlik distorsiyonunu önleme
• Emitör Dirençleri: 0.22-0.47Ω dirençler ile termal dengeleme
• Kısa Devre Koruması: Akım sınırlama devresi ile hoparlör koruması
• Soğutucu Tasarımı: Her transistör için yeterli soğutma alanı (30W için minimum 500cm²)

Sorun Giderme ve İpuçları

2SB772L 3A 40V PNP THT Transistör TO-126 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, termal macun uygulayın, akımı sınırlayın.
• Düşük Kazanç: Baz akımını artırın, hFE değerinin minimum değerini (60) dikkate alın.
• Anahtarlama Gürültüsü: Snubber devresi ekleyin, bağlantıları kısa tutun.
• Transistör Hasarı: Baz girişine akım sınırlama direnci ekleyin, gerilimleri kontrol edin.
• Termal Kaçma: Emitör direnci ile negatif geri besleme ve termal dengeleme sağlayın.

Tasarım ve Uygulama İpuçları

• PNP transistörde akım yönü emitörden kollektöre doğrudur (NPN'in tersi)
• TO-126 paketinin montaj deliği (metal kısmı) kollektöre bağlıdır, izolasyon kullanın
• 30W güç için mutlaka metal soğutucu ve termal arayüz malzemesi kullanın
• Soğutucu boyutlandırma: R_th(s-a) = (T_j(max) - T_a) / P_d - R_th(j-c)
• İndüktif yükler (motor, solenoid, röle bobini) için her zaman flyback diyodu ekleyin
• PCB tasarımında kollektör pini için geniş bakır alan kullanarak ısı dağılımını iyileştirin

Paket İçeriği

• 2SB772L 3A 40V PNP THT Transistör TO-126
