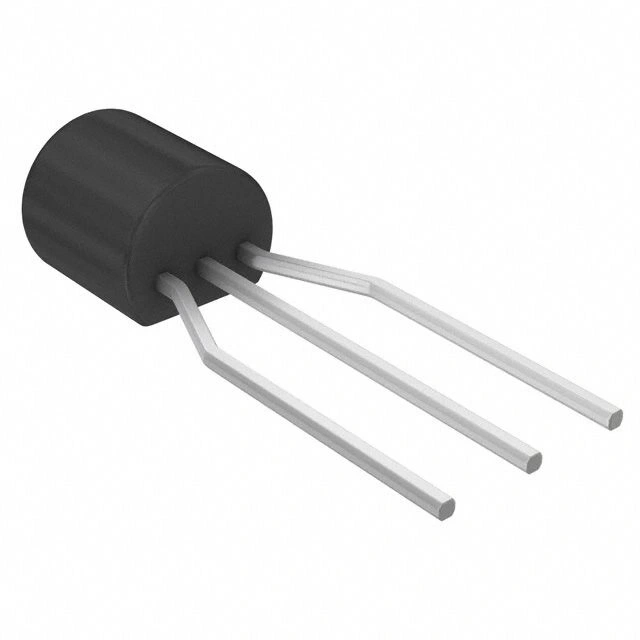

2N3906 Transistör BJT PNP TO-92

2N3906 Transistör BJT PNP TO-92

2N3906, küçük sinyal amaçlı tasarlanmış genel kullanımlı PNP bipolar bileşke transistördür. TO-92 plastik paketinde sunulan bu transistör, 40V maksimum kolektör-emitör voltajı ve 200mA sürekli kolektör akımı ile düşük güçlü elektronik devreler için çok yönlü bir çözüm sağlar.

625mW güç dağılım kapasitesi ve 250MHz geçiş frekansı değeriyle sinyal amplifikasyonu, anahtarlama ve genel amaçlı uygulamalarda sıkça tercih edilen bu elektronik komponent, özellikle 2N3904 NPN transistörü ile tamamlayıcı çift oluşturmak için ideal bir seçimdir.

Uygun maliyeti, breadboard uyumlu yapısı ve geniş kullanım alanlarıyla 2N3906, elektronik tasarımcılar, öğrenciler ve hobi tutkunları için endüstri standardı haline gelmiş güvenilir bir transistör çözümüdür.

Teknik Özellikler

2N3906 Transistör BJT PNP TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: TO-92
• Kollektör-Emitör Voltajı (V_CEO): 40V
• Kollektör-Baz Voltajı (V_CBO): 40V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 200mA
• Kollektör Akımı - Pik (I_CM): 300mA
• Toplam Güç Dağılımı (P_tot): 625mW (25°C'de)
• DC Akım Kazancı (h_FE): 100-300 (I_C=-10mA, V_CE=-1V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.25V (I_C=-50mA, I_B=-5mA)
• Baz-Emitör Voltajı (V_BE): -0.65V (tipik, I_C=-10mA, V_CE=-1V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 200°C/W
• Geçiş Frekansı (f_T): 250MHz (tipik)
• Çıkış Kapasitansı (C_ob): 4.5pF (tipik)
• Giriş Kapasitansı (C_ib): 8pF (tipik)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Yükselme Zamanı (t_r): 35ns (tipik)
• Depolama Zamanı (t_s): 200ns (tipik)
• Düşme Zamanı (t_f): 35ns (tipik)
• Pin Konfigürasyonu: 1-Emitör, 2-Baz, 3-Kollektör
• Paket Boyutları (Yaklaşık): 5.2mm x 4.2mm x 3.5mm
• Montaj Tipi: Through Hole (THT)
• RoHS Uyumluluğu: Evet
• Tamamlayıcı NPN Tipi: 2N3904
• Ağırlık (Yaklaşık): 0.18g

Kullanım Alanları

2N3906 Transistör BJT PNP TO-92'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Genel Amaçlı Elektronik Devreler

• Sinyal amplifikasyonu
• Anahtarlama devreleri
• Gerilim regülatör devreleri
• Akım kaynağı devreleri
• LED sürücü devreleri

Analog Ses ve Sinyal İşleme

• Ön yükselteç devreleri
• Tampon katları
• Diferansiyel amplifikatörler
• Akım aynalama devreleri
• Sensör arayüzleri

Eğitim ve Hobi Projeleri

• Arduino ve mikrodenetleyici arayüzleri
• Breadboard deney devreleri
• Elektronik eğitim kitleri
• Basit ölçüm devreleri
• Küçük robotik projeler

Avantajlar ve Özellikler

2N3906 Transistör BJT PNP TO-92'nin sağladığı avantajlar ve çözümler.

• Endüstri Standardı: Yaygın kullanım ve geniş kaynak desteği
• Tamamlayıcı Çift: 2N3904 NPN transistörü ile push-pull devrelerde kullanım
• Yüksek Akım Kazancı: 100-300 hFE değeri ile verimli amplifikasyon
• İyi Frekans Tepkisi: 250MHz geçiş frekansı ile orta hızlı uygulamalar
• Düşük Doyum Voltajı: -0.25V VCE(sat) ile verimli anahtarlama
• Geniş Çalışma Sıcaklığı: -55°C ile 150°C arası güvenilir çalışma
• Kolay Bulunabilirlik: Dünya çapında yaygın tedarik imkanı
• Breadboard Uyumlu: TO-92 paketi ile prototiplemelerde kolay kullanım
• Uygun Maliyet: Ekonomik fiyatı ile hobi ve eğitim projelerine uygunluk
• RoHS Uyumluluğu: Çevre dostu üretim standartlarına uygunluk

Uygulama ve Devre Tasarımı

2N3906 Transistör BJT PNP TO-92 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Sabit Akım Kaynağı Devresi:

• Topoloji: PNP transistör ile basit sabit akım kaynağı
• Çalışma Prensibi: VBE voltajını bir direnç üzerinde sabitleme
• Akım Hesabı: I_out ≈ V_BE / R_E (yaklaşık 0.65V / R_E)
• Tipik Değerler: 0.65V / 65Ω = 10mA sabit akım
• Uygulama: LED'ler, analog devrelerde referans akımı

PNP Anahtarlama Devresi:

• Bağlantı: Emitör pozitif beslemeye, kolektör yüke bağlanır
• Kontrol Mantığı: Düşük seviye (GND) ile transistör açılır
• Baz Direnci: R_B = (V_CC - V_in - V_BE) / I_B
• I_B Hesabı: I_B = I_C / h_FE(min) (güvenli değer için 100 alınabilir)
• Koruma: Emitöre yakın baz direnci, kolektöre diyot eklenebilir

Tamamlayıcı Çift Push-Pull Çıkış Katı:

• Yapı: 2N3906 (PNP) ve 2N3904 (NPN) tamamlayıcı çift
• Sınıf AB Bias: Çapraz iletkenlik distorsiyonunu önleme
• VBE Çarpanı: İki diyot veya transistör ile bias sağlama
• Emitör Dirençleri: 0.1-1Ω termal dengeleme için
• Uygulama: Ses amplifikatörleri, analog buffer katları

Sorun Giderme ve İpuçları

2N3906 Transistör BJT PNP TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yanlış Polarite Bağlantı: PNP transistörün emitör ve kolektör yönüne dikkat edin.
• Yetersiz Bias: DC çalışma noktasını doğru ayarlayın, termik denge için emitör direnci kullanın.
• Aşırı Isınma: Akım değerlerini kontrol edin, 150mA altında kalın, gerekirse soğutucu ekleyin.
• Kararsız Çalışma: Baz-emitör arasına 10kΩ direnç ekleyerek gürültü bağışıklığını artırın.
• Yanlış Pin Konfigürasyonu: TO-92 paketinin doğru pin atamasını kontrol edin.

Tasarım ve Uygulama İpuçları

• TO-92 paketi için pin dizilimi (önden bakıldığında): 1-Emitör, 2-Baz, 3-Kollektör
• PNP transistörlerde akım yönü emitörden kollektöre doğrudur, devre tasarımında bunu dikkate alın
• Mikrodenetleyici kontrollü uygulamalarda HIGH seviyesi transistörü kapatır, LOW seviyesi açar
• Yüksek frekanslı devrelerde baz bağlantısını kısa tutun ve bypass kapasitörleri kullanın
• Genellikle 2N3904 (NPN) ile birlikte kullanılır; tamamlayıcı çift olarak stokta bulundurmak faydalıdır
• DC akım kazancı (hFE) sıcaklıkla değişebilir, güvenli değeri (100) kullanmak daha iyidir

Paket İçeriği

• 2N3906 Transistör BJT PNP TO-92
