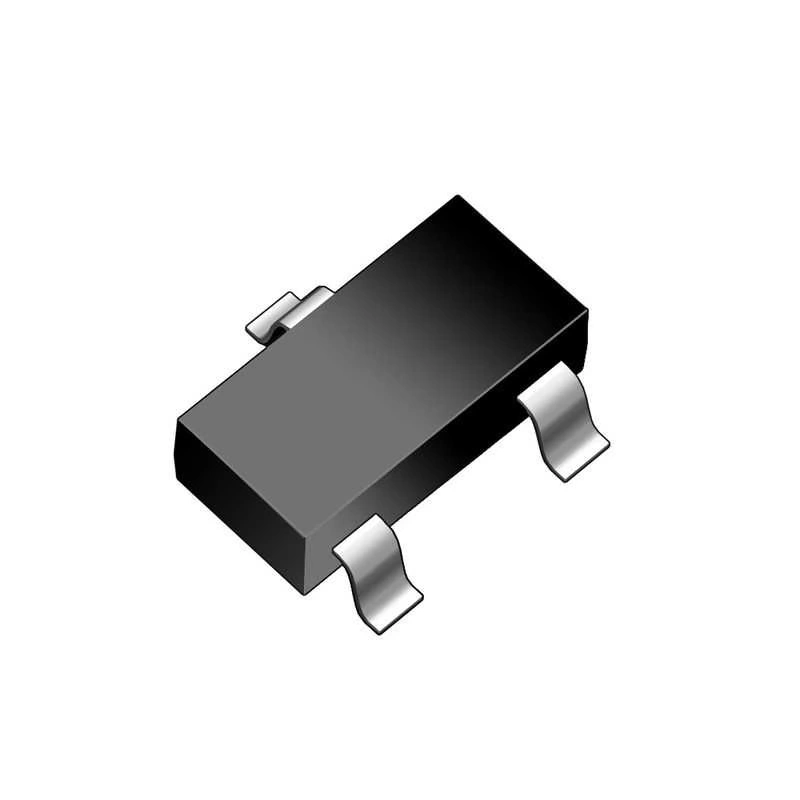

2N3906 (MMBT3906) Transistör PNP SMD SOT-23

2N3906/MMBT3906 Transistör PNP SMD SOT-23

MMBT3906 (2N3906 SMD versiyonu), genel amaçlı küçük sinyal PNP bipolar bileşke transistördür. Kompakt SOT-23 yüzey montaj paketinde sunulan bu transistör, 40V maksimum kolektör-emitör voltajı ve 200mA sürekli kolektör akımı ile düşük güçlü elektronik devreler için ideal bir çözüm sağlar.

350mW güç dağılım kapasitesi ve 250MHz geçiş frekansı değeriyle sinyal amplifikasyonu, anahtarlama ve genel amaçlı uygulamalarda sıkça tercih edilen bu elektronik komponent, özellikle MMBT3904 NPN transistörü ile tamamlayıcı çift oluşturmak için mükemmel bir seçimdir.

Minimum PCB alanı kullanımı, yüzey montaj teknolojisi ile yüksek yoğunluklu devre tasarımları için uygunluğu ve geleneksel 2N3906'nın elektriksel özelliklerini koruması ile MMBT3906, modern elektronik devrelerde yaygın olarak kullanılan güvenilir bir transistör çözümüdür.

Teknik Özellikler

2N3906/MMBT3906 Transistör PNP SMD SOT-23'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: BJT (Bipolar Junction Transistor)
• Polarite: PNP
• Paket / Kılıf: SOT-23 (SMD)
• Alternatif İsimlendirme: MMBT3906, 2N3906 SMD versiyonu
• Kollektör-Emitör Voltajı (V_CEO): 40V
• Kollektör-Baz Voltajı (V_CBO): 40V
• Emitör-Baz Voltajı (V_EBO): 5V
• Kollektör Akımı - Sürekli (I_C): 200mA
• Kollektör Akımı - Pik (I_CM): 300mA
• Toplam Güç Dağılımı (P_tot): 350mW (25°C'de)
• DC Akım Kazancı (h_FE): 100-300 (I_C=-10mA, V_CE=-1V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -0.25V (I_C=-50mA, I_B=-5mA)
• Baz-Emitör Voltajı (V_BE): -0.65V (tipik, I_C=-10mA, V_CE=-1V)
• Çalışma Sıcaklığı (T_j): -55°C ile 150°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile 150°C arası
• Termal Direnç, Junction-Ambient (R_{th j-a}): 357°C/W
• Geçiş Frekansı (f_T): 250MHz (tipik)
• Çıkış Kapasitansı (C_ob): 4.5pF (tipik)
• Giriş Kapasitansı (C_ib): 8pF (tipik)
• Gürültü Figürü (NF): 4dB (tipik, f=1kHz)
• Yükselme Zamanı (t_r): 35ns (tipik)
• Depolama Zamanı (t_s): 200ns (tipik)
• Düşme Zamanı (t_f): 35ns (tipik)
• Pin Konfigürasyonu: 1-Baz, 2-Emitör, 3-Kollektör
• Paket Boyutları (Yaklaşık): 2.9mm x 1.3mm x 1.0mm
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Tamamlayıcı NPN Tipi: MMBT3904
• Ağırlık (Yaklaşık): 0.008g

Kullanım Alanları

2N3906/MMBT3906 Transistör PNP SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yüzey Montaj Devreler

• Kompakt PCB tasarımları
• Mobil cihaz elektronik devreleri
• SMD bazlı elektronik ürünler
• Yüksek yoğunluklu devre kartları
• Otomotiv elektronik sistemleri

Genel Amaçlı Elektronik Uygulamalar

• Sinyal amplifikasyonu
• Anahtarlama devreleri
• Akım aynalama
• Seviye dönüştürme
• Gerilim regülasyonu

Endüstriyel ve Profesyonel Elektronik

• Sensör arayüzleri
• Hassas ölçüm cihazları
• Endüstriyel kontrol sistemleri
• İletişim ekipmanları
• Medikal elektronik cihazlar

Avantajlar ve Özellikler

2N3906/MMBT3906 Transistör PNP SMD SOT-23'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOT-23 paketi ile minimum PCB alanı kullanımı
• SMD Montaj Uygunluğu: Otomatik yerleştirme ve reflow lehimleme imkanı
• Endüstri Standardı: Yaygın kullanım ve geniş kaynak desteği
• Tamamlayıcı Çift: MMBT3904 ile push-pull devrelerde kullanım imkanı
• Yüksek Akım Kazancı: 100-300 hFE değeri ile verimli amplifikasyon
• İyi Frekans Tepkisi: 250MHz geçiş frekansı ile orta hızlı uygulamalar
• Düşük Doyum Voltajı: -0.25V VCE(sat) ile verimli anahtarlama
• Geniş Çalışma Sıcaklığı: -55°C ile 150°C arası güvenilir çalışma
• Yüksek Voltaj Kapasitesi: 40V VCEO ile esnek uygulama imkanı
• THT Muadil Uyumluluğu: TO-92 paketteki 2N3906 ile aynı elektriksel özellikler

Uygulama ve Devre Tasarımı

2N3906/MMBT3906 Transistör PNP SMD SOT-23 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

SMD PNP Anahtarlama Devresi:

• Bağlantı: Emitör pozitif beslemeye, kollektör yüke bağlanır
• Kontrol Mantığı: Düşük seviye (GND) ile transistör açılır
• Baz Direnci: R_B = (V_CC - V_in - V_BE) / I_B
• I_B Hesabı: I_B = I_C / h_FE(min) (güvenli değer için 100 alınabilir)
• PCB Tasarımı: Kısa bağlantılar, geniş kollektör padi ile ısı dağılımı

SMD Sabit Akım Kaynağı:

• Topoloji: PNP transistör ile sabit akım kaynağı
• Çalışma Prensibi: VBE voltajını emitör direnci üzerinde sabitleme
• Akım Hesabı: I_out ≈ 0.65V / R_E
• PCB Yerleşimi: Referans voltaj oluşturan komponentler arası parazitik etkileri minimize etme
• Uygulama: SMD LED'ler için akım sınırlama, analog referans devreleri

SMD Diferansiyel Amplifikatör:

• Yapı: İki MMBT3906 ile uzun kuyruklu çift (long-tailed pair)
• Akım Aynası: Sabit akım kaynağı olarak PNP çifti
• Yüksek CMRR: Simetrik PCB düzeni ile gürültü bağışıklığı
• Kazanç: Kollektör yükü ile ayarlanabilir voltaj kazancı
• Uygulama: Op-amp giriş katları, hassas sensör arayüzleri

Sorun Giderme ve İpuçları

2N3906/MMBT3906 Transistör PNP SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorluğu: İnce uçlu havya, pasta (flux) ve gerekirse büyüteç kullanın.
• Yanlış Pin Bağlantısı: SOT-23 paketindeki pin dizilimini doğru kontrol edin.
• Termal Sorunlar: PCB tasarımında termal via'lar ve geniş bakır alanlar ekleyin.
• ESD Hasarı: SMD komponentler ESD'ye duyarlıdır, koruyucu önlemler alın.
• Yetersiz Performans: Devre empedanslarını kontrol edin, baz ve kollektör yollarını kısa tutun.

Tasarım ve Uygulama İpuçları

• SOT-23 paketi için pin dizilimi: 1-Baz, 2-Emitör, 3-Kollektör
• SMD versiyonun TO-92'ye göre termal özellikleri farklıdır, yüksek akımlarda ısı dağılımına dikkat edin
• PCB tasarımında, yüzeyin temiz ve düz olduğundan emin olun
• Lehimleme sıcaklığı genellikle 260-280°C arasında olmalıdır
• PNP transistörlerde akım yönü emitörden kollektöre doğrudur, devre tasarımında bunu dikkate alın
• Mikrodenetleyici kontrollü uygulamalarda HIGH seviyesi transistörü kapatır, LOW seviyesi açar

Paket İçeriği

• 2N3906/MMBT3906 Transistör PNP SMD SOT-23
