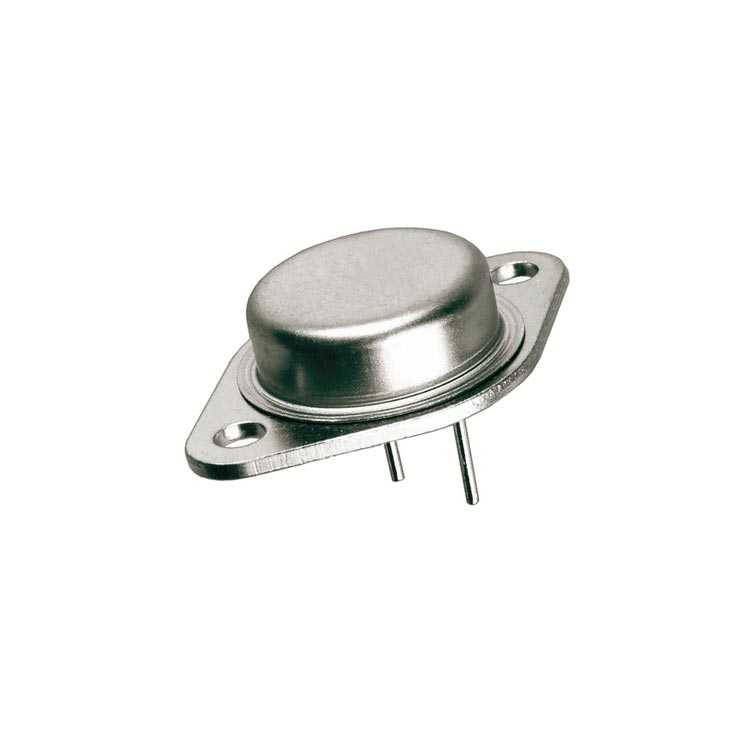

2N3055 Transistör BJT NPN TO-204

2N3055 Transistör BJT NPN TO-204

2N3055, yüksek güç uygulamaları için tasarlanmış efsanevi bir NPN güç transistörüdür. TO-204 (TO-3) metal paketinde sunulan bu komponent, 15A sürekli kollektör akımı ve 60V kollektör-emiter voltajı ile güç amplifikatörleri, güç kaynakları ve motor kontrol uygulamaları için idealdir.

Yüksek ısı dağıtım kapasitesi sayesinde zorlu koşullarda bile güvenilir performans sunar. Elektronik komponentler arasında güç elektroniğinin vazgeçilmez bir parçası olan 2N3055, güçlü yapısı ve dayanıklılığı ile öne çıkar.

Metal TO-3 kasası sayesinde soğutucuya doğrudan montaj ile etkili soğutma sağlanır. Transistör dünyasının bu klasik güç transistörü, endüstriyel uygulamalardan amatör projelere kadar geniş bir kullanım alanı bulur.

Teknik Özellikler

2N3055 Transistör BJT NPN TO-204 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Yapı: BJT (Bipolar Junction Transistor)
• Paket / Kılıf: TO-204 (TO-3) Metal
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 60V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 100V
• Maksimum Emiter-Baz Voltajı (V_EBO): 7V
• Sürekli Kollektör Akımı (I_C): 15.A
• Puls Kollektör Akımı (I_CM): 25,A
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 1.1V (max) @ I_C = 4A, I_B = 0.4A
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.8V (max) @ I_C = 4A, I_B = 0.4A
• DC Akım Kazancı (h_FE): 20-70 @ I_C = 4A, V_CE = 4V
• Geçiş Frekansı (f_T): 2.5MHz (typ)
• Maksimum Güç Dağılımı (P_tot): 115W @ 25°C (uygun soğutma ile)
• Termal Direnç (R_θJC): 1.52°C/W (Jonksiyon-Kılıf)
• Çalışma Sıcaklığı (T_j): -65°C ile +200°C arası
• Depolama Sıcaklığı (T_stg): -65°C ile +200°C arası
• Maksimum Jonksiyon Sıcaklığı: 200°C
• RoHS Uyumluluğu: Evet (bazı versiyonlarda)
• Üretici: ST Microelectronics / ON Semiconductor / CDIL

Kullanım Alanları

2N3055 Transistör BJT NPN TO-204'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Güç Elektroniği

• Lineer güç kaynakları
• Güç amplifikatörleri
• Yüksek akım anahtarlama
• Seri regülatörler
• Akım sınırlama devreleri

Motor Kontrolü

• DC motor sürücüleri
• H-köprü devreleri
• PWM motor kontrol sistemleri
• Servo kontrol devreleri
• Endüstriyel sürücüler

Isıtma ve Soğutma Kontrol

• Isıtıcı kontrol devreleri
• Fan sürücüleri
• Termostat sistemleri
• Isı kontrol üniteleri
• Endüstriyel süreç kontrol

Avantajlar ve Özellikler

2N3055 Transistör BJT NPN TO-204'ün sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Güç Kapasitesi: 115W güç dağıtımı
• Yüksek Akım Taşıma: 15A sürekli kollektör akımı
• Metal Kılıf: Mükemmel ısı dağıtımı
• TO-3 Paketi: Kolay soğutucu montajı
• Dayanıklı Yapı: Zorlu koşullarda güvenilir çalışma
• Orta Voltaj Dayanımı: 60V kollektör-emiter voltajı
• İyi Güç İdaresi: Lineer uygulamalarda verimli çalışma
• Endüstri Standardı: Yaygın kullanım ve kolay temin
• Uygun Fiyat: Ekonomik yüksek güç çözümü
• Güvenilirlik: Onlarca yıldır kanıtlanmış performans

Devre Tasarımı ve Kullanım

2N3055 Transistör BJT NPN TO-204'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör: Metal kasa (TO-3 gövdesi)
• Baz: Yalıtkan içinden geçen pin
• Emiter: Yalıtkan içinden geçen pin

Montaj İpuçları:

• Metal gövde kollektördür, soğutucuya direkt montaj edilir
• Topraklanmış soğutucu kullanılırken izolasyon pulu (mika/silikon) gerekir
• Termal macun kullanarak ısı transferini optimize edin
• Soğutucu boyutunu güç tüketimine göre hesaplayın
• Montaj vidalarını eşit şekilde sıkın (aşırı sıkmaktan kaçının)

Lineer Güç Kaynağı Regülatörü:

• Kollektör çıkış voltajına bağlanır
• Emiter regüle edilmiş çıkışa bağlanır
• Baz kontrolü genellikle bir feedback amplifikatörü ile sağlanır
• Akım sınırlama için emiter direnci eklenir
• Aşırı gerilimden koruma için zener diyot eklenebilir

DC Motor Sürücüsü:

• Kollektör motor pozitif ucuna bağlanır
• Emiter güç kaynağı negatifine bağlanır
• Baz uygun sürme direnci ile kontrol sinyaline bağlanır
• Motor üzerinden geçen akımın transistör akım sınırını aşmadığından emin olun
• Ters EMK koruması için flyback diyot ekleyin

Sorun Giderme ve İpuçları

2N3055 Transistör BJT NPN TO-204 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, güç sınırlarını aşmayın
• İkincil Kırılma: Güvenli çalışma alanı (SOA) dışında çalıştırmayın
• Soğutucuya Kısa Devre: İzolasyon pullarını kontrol edin
• Yetersiz Sürme: Baz akımını artırın, düşük empedanslı sürücü kullanın
• Kararsız Çalışma: Termal feedback etkilerini giderin

Isı Yönetimi İpuçları

• Termal direnç formülü: θ_JA = θ_JC + θ_CH + θ_HA
• Soğutucu boyutunu güç tüketiminin en az 2 katı için hesaplayın
• Yüksek güçlerde hava akışı (fan) ekleyin
• Silikon termal ped veya yüksek kaliteli termal macun kullanın
• Soğutucunun yüzey kalitesini kontrol edin (pürüzsüz olmalı)

Paralel Bağlama İpuçları

• Daha yüksek akımlar için transistörleri paralel bağlayabilirsiniz
• Her transistör bazına 0.3-0.7 ohm emiter dengeleme direnci ekleyin
• Aynı h_FE grubundan transistörleri eşleştirin
• Fiziksel olarak aynı soğutucuya monte edin (termal eşleştirme)
• Baz sürme devresinin yeterli akım sağladığından emin olun

Paket İçeriği

• 2N3055 Transistör BJT NPN TO-204
