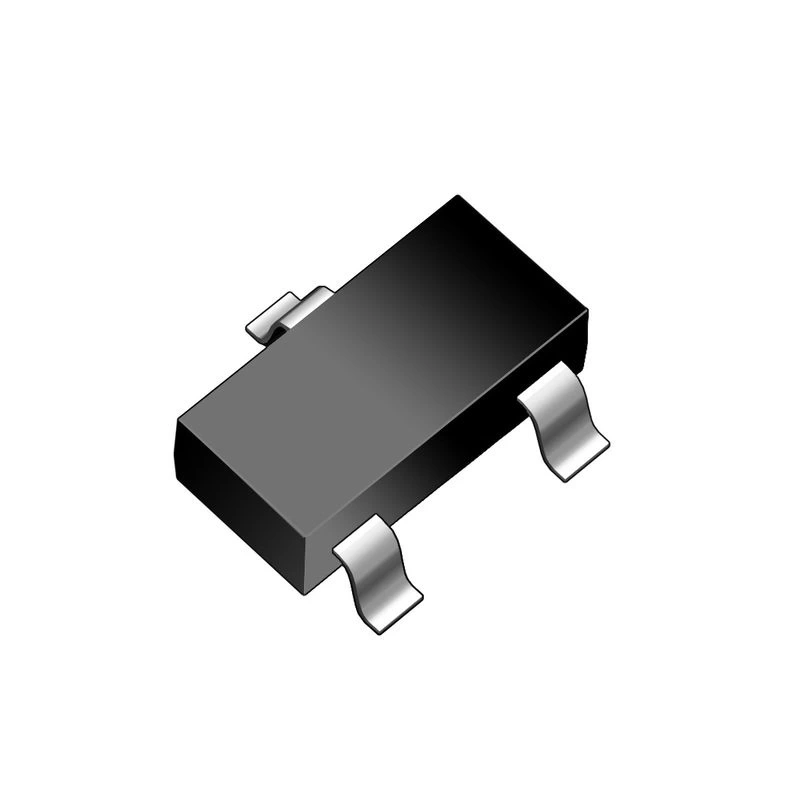

2N2907 Transistör Pnp Smd Sot-223

2N2907 Transistör PNP SMD SOT-223

2N2907, orta güç uygulamaları için tasarlanmış popüler bir PNP bipolar junction transistörün SOT-223 SMD versiyonudur. 60V kollektör-emiter voltajı ve 600mA sürekli kollektör akımı ile anahtarlama ve amplifikasyon uygulamaları için ideal bir seçimdir.

Yüksek güç dağıtımı kapasitesi ve SMD tasarımı ile modern PCB tasarımlarına kolayca entegre olur. Elektronik komponentler arasında yer alan bu SOT-223 paketli PNP transistör, klasik TO-92 2N2907 transistörün yüzey montaj alternatifidir.

SOT-223 paketi sayesinde yüzey montaj devrelerinde alan tasarrufu sağlarken, geniş soğutma pedi ile daha iyi termal performans sunar. Transistör ailesinin bu modern üyesi, yüksek taraf anahtarlama gerektiren SMD tasarımlarda önemli bir bileşendir.

Teknik Özellikler

2N2907 Transistör PNP SMD SOT-223 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: PNP
• Paket / Kılıf: SOT-223 (SMD/SMT)
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 60V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 60V
• Maksimum Emiter-Baz Voltajı (V_EBO): 5V
• Sürekli Kollektör Akımı (I_C): 600.mA
• Puls Kollektör Akımı (I_CM): 800,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.4V (max) @ I_C = 150mA, I_B = 15mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.3V (max) @ I_C = 150mA, I_B = 15mA
• DC Akım Kazancı (h_FE): 100-300 @ I_C = 150mA, V_CE = 10V
• Geçiş Frekansı (f_T): 200MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 8pF (typ)
• Yükselme Zamanı (t_r): 40ns (typ)
• Düşme Zamanı (t_f): 300ns (typ)
• Maksimum Güç Dağılımı (P_tot): 1W @ 25°C
• Termal Direnç (R_θJA): 125°C/W
• Termal Direnç (R_θJC): 25°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: Diodes Inc. / ON Semiconductor / STMicroelectronics

Kullanım Alanları

2N2907 Transistör PNP SMD SOT-223'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Yüzey Montaj Uygulamaları

• Yüksek taraf (high-side) anahtarlama
• SMD tasarımlı güç kontrol devreleri
• Minyatür elektronik aygıtlar
• LED sürücü devreleri
• Taşınabilir elektronik cihazlar

Güç Yönetimi

• Akım sınırlama devreleri
• Güç kaynağı kontrol devreleri
• Batarya yönetim sistemleri
• Aşırı akım/voltaj koruma devreleri
• Termal koruma devreleri

Sinyal İşleme

• Amplifikatör devreleri
• Push-pull çıkış katları
• Frekans dönüştürücüler
• Seviye çevirici devreler
• Analog sinyal şartlandırma

Avantajlar ve Özellikler

2N2907 Transistör PNP SMD SOT-223'ün sağladığı avantajlar ve öne çıkan özellikleri.

• SMD Paketi: Modern PCB tasarımlarına uygunluk
• Yüksek Güç Kapasitesi: 1W güç dağıtımı
• Daha İyi Termal Performans: Geniş soğutma pedi
• PNP Yapısı: Yüksek taraf anahtarlama imkanı
• Yüksek Voltaj Dayanımı: 60V kollektör-emiter voltajı
• Makul Akım Kapasitesi: 600mA sürekli kollektör akımı
• İyi Akım Kazancı: 100-300 arası h_FE değeri
• Yüksek Hız: 200MHz geçiş frekansı
• Otomatik Montaj Uyumluluğu: Reflow ve pick-and-place süreçlerine uygunluk
• Düşük Profil: Kompakt tasarımlar için ideal

Devre Tasarımı ve Kullanım

2N2907 Transistör PNP SMD SOT-223'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 2, 4): Yük bağlantısı (Pin 4 montaj pedi ile birleşiktir)
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 3): Pozitif besleme bağlantısı

SOT-223 Pin Yapılandırması:

• 4 pinli SOT-223 paketinde, üst kısım yazılı taraftan bakıldığında:
• Sol pin (Pin 1): Baz
• Orta pin (Pin 2): Kollektör
• Sağ pin (Pin 3): Emiter
• Arka geniş ped (Pin 4): Kollektör (Pin 2 ile bağlantılı)
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

PCB Tasarım İpuçları:

• Kollektör pedi (pin 4) için geniş bakır alan bırakın
• Yüksek akım yollarını yeterli genişlikte tasarlayın
• Baz bağlantısını gürültüden koruyun
• Termal vias kullanarak ısı dağılımını iyileştirin
• Via stitching ile geniş bakır alanlar oluşturun

Yüksek Taraf Anahtarlama Devresi:

• Emiter pozitif beslemeye bağlanır
• Kollektör yüke bağlanır
• Yükün diğer ucu toprak hattına bağlanır
• Baz, pull-up direnci (10kΩ) üzerinden pozitif beslemeye bağlanır
• Negatif kontrol sinyali için seviye çevirici NPN transistör kullanın

Sorun Giderme ve İpuçları

2N2907 Transistör PNP SMD SOT-223 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehimleme Zorlukları: Reflow lehimleme veya sıcak hava istasyonu kullanın
• Aşırı Isınma: PCB'de yeterli bakır alan ve termal vialar ekleyin
• Ters Polarite Bağlantısı: PNP transistörlerde bağlantı NPN'e göre terstir
• Yetersiz Sürme: Mikrodenetleyici ile doğrudan süremezsiniz, NPN transistör ile arayüz kullanın
• Paket Tanımlama Hatası: SOT-223 ve SOT-23 karışabilir, pin dizilimlerini kontrol edin

SMD Lehimleme İpuçları

• Lehim pastası kullanarak reflow lehimleme yapın
• Sıcak hava istasyonu ile lehimlerken koruyucu mask kullanın
• Pads üzerine az miktarda lehim sürün, sonra komponenti yerleştirin
• Çok fazla ısı uygulamaktan kaçının (max 260°C)
• Flux kullanarak lehimleme kalitesini artırın

Mikrodenetleyici Arayüz İpuçları

• Mikrodenetleyiciden doğrudan PNP sürme yapılamaz
• NPN transistör ile level shifter oluşturun
• Optokuplör veya MOSFET sürücü entegreleri kullanın
• Baz sürme akımını yaklaşık olarak iC/10 olarak hesaplayın
• Pull-up direnci ile transistör akma akımını önleyin

Paket İçeriği

• 2N2907 Transistör PNP SMD SOT-223
