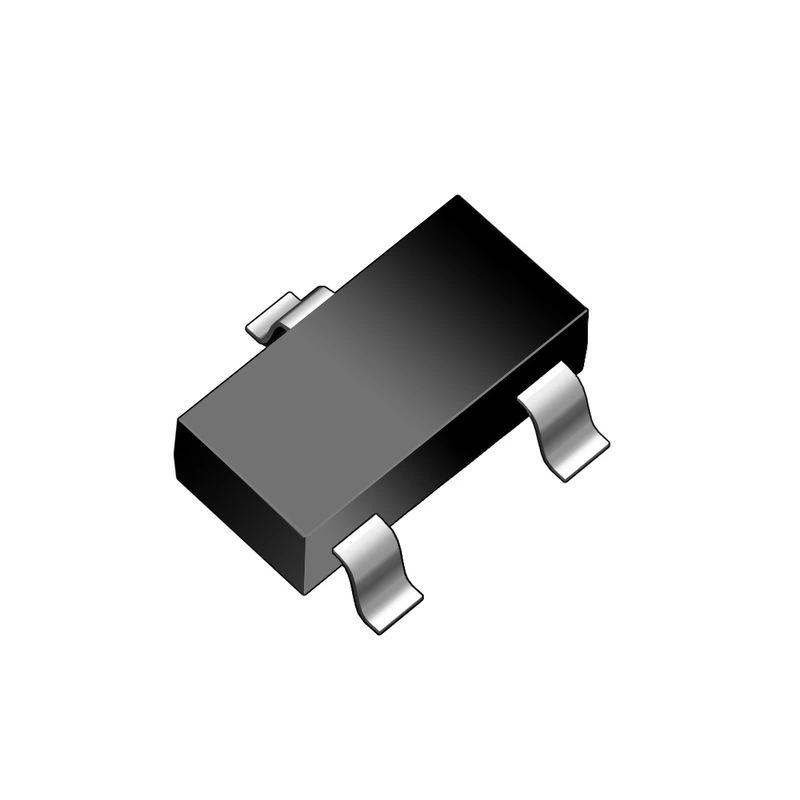

2N2222 Transistör Npn Smd Sot-23

2N2222 Transistör NPN SMD SOT-23

2N2222, düşük-orta güç uygulamaları için tasarlanmış popüler bir NPN bipolar junction transistörün SOT-23 SMD versiyonudur. 40V kollektör-emiter voltajı ve 800mA sürekli kollektör akımı ile anahtarlama ve amplifikasyon uygulamaları için ideal bir seçimdir.

Yüksek hızlı anahtarlama kabiliyeti ve iyi akım kazancı özellikleri sayesinde endüstriyel ve modern elektronik projelerde yaygın olarak kullanılır. Elektronik komponentler arasında yer alan bu SMD transistör, klasik TO-92 2N2222 transistörün yüzey montaj alternatifidir.

SOT-23 paketi sayesinde yüzey montaj devrelerinde minimum alan kullanımı sağlar. Transistör ailesinin bu kompakt üyesi, düşük taraf anahtarlama gerektiren modern PCB tasarımları için vazgeçilmez bir bileşendir.

Teknik Özellikler

2N2222 Transistör NPN SMD SOT-23 ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: NPN
• Paket / Kılıf: SOT-23 (SMD/SMT)
• Maksimum Kollektör-Emiter Voltajı (V_CEO): 40V
• Maksimum Kollektör-Baz Voltajı (V_CBO): 75V
• Maksimum Emiter-Baz Voltajı (V_EBO): 6.0V
• Sürekli Kollektör Akımı (I_C): 800,mA
• Kollektör-Emiter Doyma Voltajı (V_CE(sat)): 0.3V (typ) @ I_C = 150mA, I_B = 15mA
• Baz-Emiter Doyma Voltajı (V_BE(sat)): 1.2V (max) @ I_C = 150mA, I_B = 15mA
• DC Akım Kazancı (h_FE): 100-300 @ I_C = 150mA, V_CE = 10V
• Geçiş Frekansı (f_T): 250MHz (typ)
• Kollektör-Baz Kapasitansı (C_cb): 8pF (typ)
• Yükselme Zamanı (t_r): 35ns (typ)
• Düşme Zamanı (t_f): 300ns (typ)
• Maksimum Güç Dağılımı (P_tot): 350mW @ 25°C
• Termal Direnç (R_θJA): 357°C/W
• Çalışma Sıcaklığı (T_j): -55°C ile +150°C arası
• RoHS Uyumluluğu: Evet
• Üretici: ON Semiconductor / NXP / Nexperia

Kullanım Alanları

2N2222 Transistör NPN SMD SOT-23'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Modern Elektronik Devreler

• Yüzey montaj PCB tasarımları
• Taşınabilir elektronik cihazlar
• Düşük taraf (low-side) anahtarlama
• Darlington devreler
• Level shifter devreleri

Amplifikasyon ve Sinyal İşleme

• Düşük güçlü amplifikatörler
• Push-pull devreleri
• Osilatör devreleri
• Buffer katları
• Yüksek hızlı anahtar devreleri

Endüstriyel ve Otomotiv Uygulamaları

• Sensör arabirimleri
• LED sürücü devreleri
• Röle sürme devreleri
• IoT cihazları
• Güç yönetim devreleri

Avantajlar ve Özellikler

2N2222 Transistör NPN SMD SOT-23'ün sağladığı avantajlar ve öne çıkan özellikleri.

• SMD Paketi: Kompakt boyut ve modern PCB tasarımlarına uygunluk
• NPN Yapısı: Düşük taraf anahtarlama imkanı
• Yüksek Akım Kapasitesi: 800mA sürekli kollektör akımı
• İyi Voltaj Dayanımı: 40V kollektör-emiter voltajı
• İyi Akım Kazancı: 100-300 arası h_FE değeri
• Yüksek Hız: 250MHz geçiş frekansı
• Düşük Doyma Voltajı: Minimum güç kaybı
• Tamamlayıcı Eşleniği: 2N2907 SMD ile push-pull tasarımlara uygunluk
• Otomatik Montaj Uyumluluğu: Reflow ve pick-and-place süreçlerine uygunluk
• Endüstri Standardı: Yaygın kullanım ve kolay temin

Devre Tasarımı ve Kullanım

2N2222 Transistör NPN SMD SOT-23'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Yapılandırması:

• Kollektör (Pin 3): Yük bağlantısı
• Baz (Pin 1): Kontrol sinyali girişi
• Emiter (Pin 2): Toprak bağlantısı

SOT-23 Pin Yapılandırması:

• 3 pinli SOT-23 paketinde, üst kısım yazılı taraftan bakıldığında:
• Sol pin (Pin 1): Baz
• Orta pin (Pin 2): Emiter
• Sağ pin (Pin 3): Kollektör
• Pin yerleşimi için datasheet kontrolü önerilir (üreticiye göre değişebilir)

PCB Tasarım İpuçları:

• SOT-23 footprint boyutları: yaklaşık 2.9mm x 1.3mm
• Termal yönetim için kollektöre bağlı bakır alanları genişletin
• Yüksek frekanslı uygulamalarda kısa bağlantı yolları kullanın
• Baz bağlantısını gürültüden koruyun
• Via stitching ile toprak düzlemlerini güçlendirin

Mikrodenetleyici Arayüzü:

• GPIO pini ile baz arasına 1-10kΩ seri direnç bağlayın
• Emiter doğrudan toprağa bağlanır
• Kollektöre yük bağlanır (LED, röle, vb.)
• Baz akımı = Kollektör akımı / h_FE formülüyle hesaplanır
• Parazit tetiklemeleri önlemek için 10-100kΩ pull-down direnci kullanılabilir

Sorun Giderme ve İpuçları

2N2222 Transistör NPN SMD SOT-23 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehimleme Zorlukları: İnce uçlu havya, flux ve cımbız kullanın
• Pin Tanımlama Hatası: Datasheetle pin dizilimini kontrol edin
• ESD Hasarı: Antistatik önlemler alın, topraklı havya kullanın
• Yetersiz Sürme: Baz akımını artırın, baz direncini azaltın
• Aşırı Isınma: PCB'de yeterli bakır alan bırakın, akım limitine dikkat edin

SMD Lehimleme İpuçları

• İnce uçlu havya (0.5mm) ve ince lehim teli kullanın
• Flux uygulayarak lehimlenebilirliği artırın
• Önce bir padi lehimleyin, komponenti yerleştirin, sonra diğer padleri lehimleyin
• Sıcak hava istasyonu veya reflow lehimleme tercih edilebilir
• Lehimleme sıcaklığını 260°C'yi geçirmemeye özen gösterin

Yüksek Frekanslı Uygulamalar İçin İpuçlar

• 250MHz geçiş frekansı ile VHF bandında kullanılabilir
• RF uygulamalarda giriş/çıkış empedansı eşleştirmesine dikkat edin
• PCB yol uzunluklarını minimum tutun
• Bypass kapasitörleri ile gürültüyü azaltın
• Frekans yükseldikçe h_FE değerinin düşeceğini hesaba katın

Paket İçeriği

• 2N2222 Transistör NPN SMD SOT-23
