28 Pin Entegre Soketi Geniş

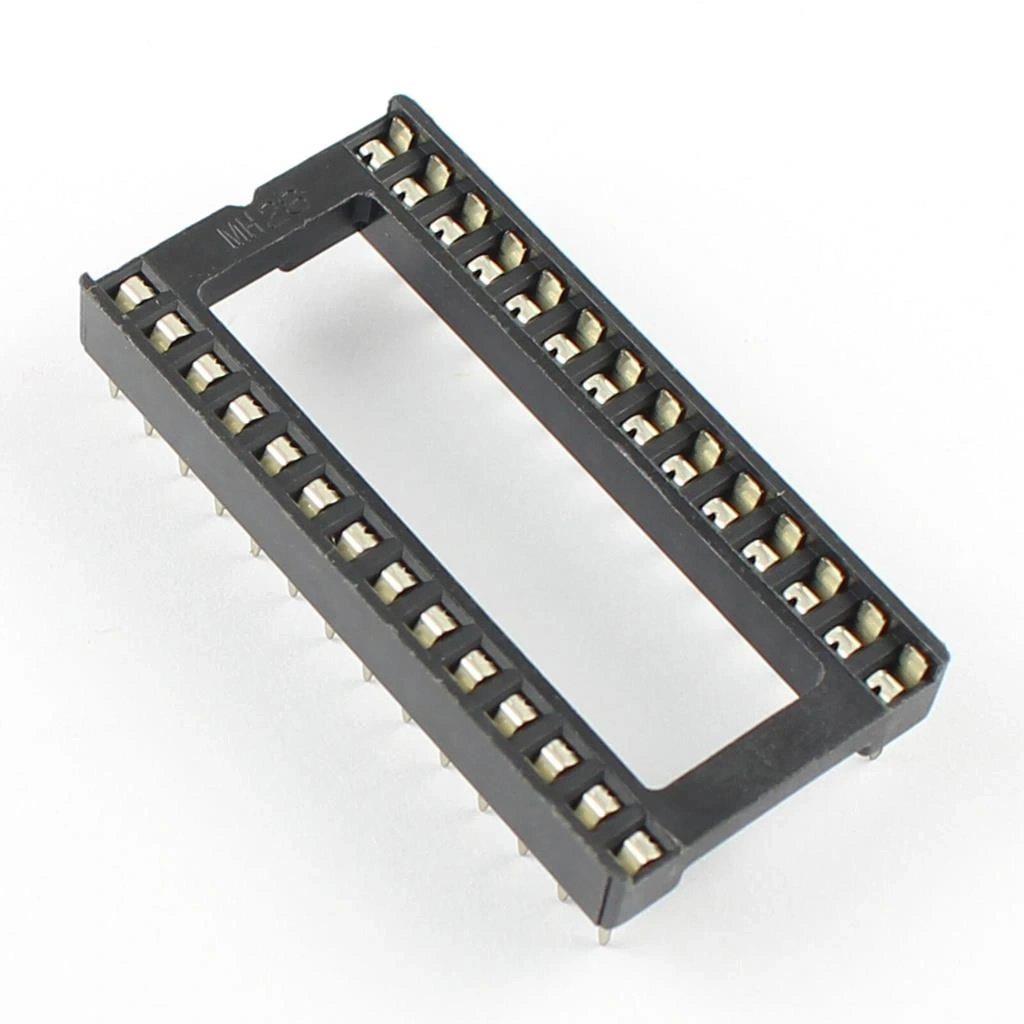

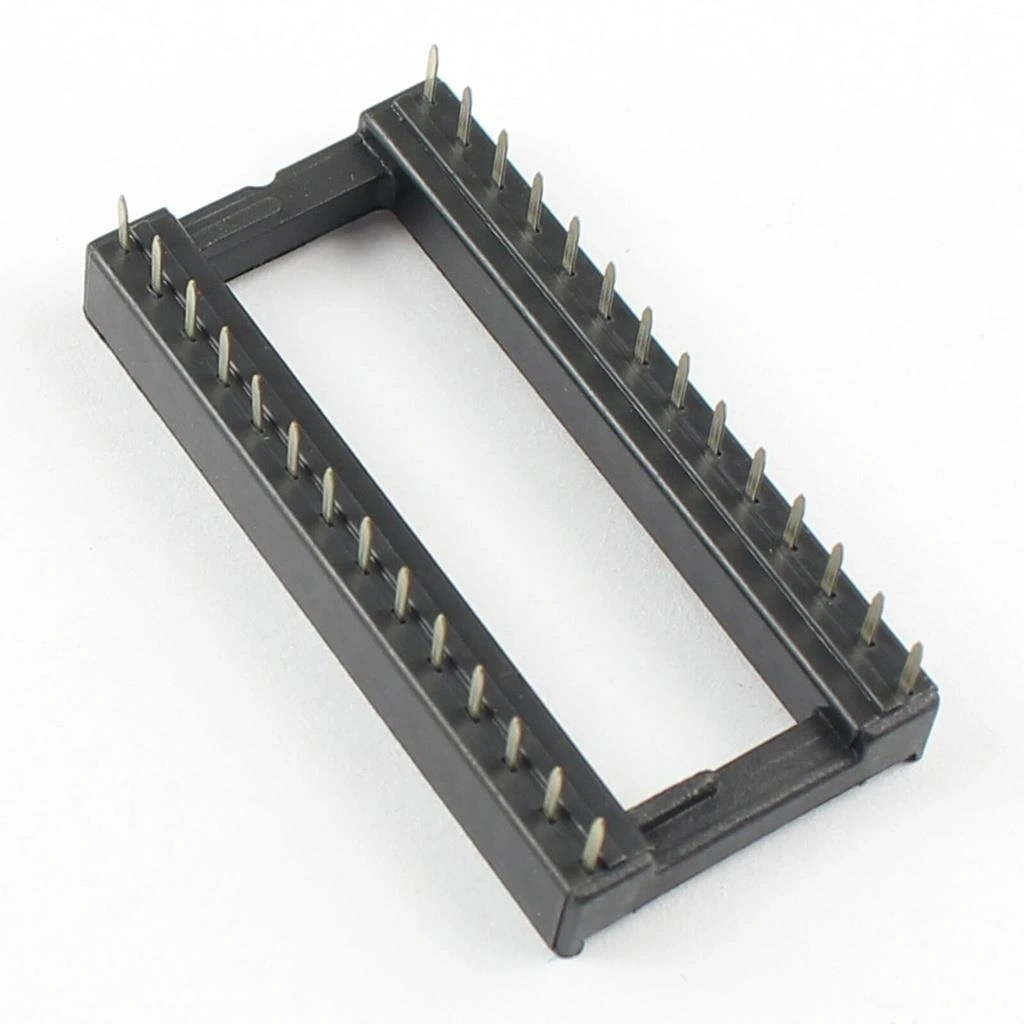

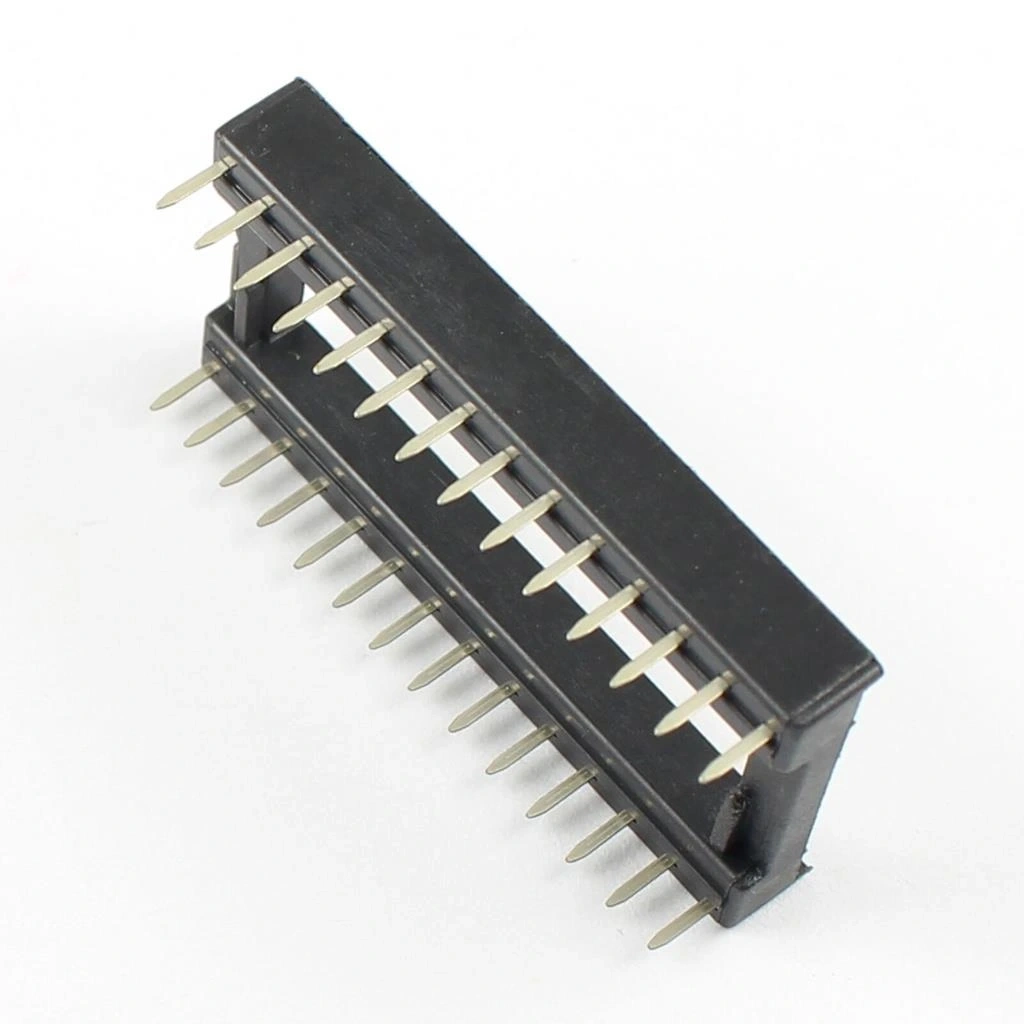

28 Pin Entegre Soketi (Geniş)

28 Pin Entegre Soketi (Geniş), 28 pinli DIP (Dual In-line Package) entegrelerin kolay montajını ve değiştirilmesini sağlayan bir bağlantı elemanıdır. Geniş yapısı ile 0.6 inç (15.24mm) satır aralığına sahip entegreler için tasarlanmış olan bu soket, dayanıklı termoplastik gövdesi ve yüksek kaliteli kontak yapısı ile güvenilir bağlantı sağlar.

Elektronik devrelerde entegrelerin PCB'ye doğrudan lehimlenmeden kullanılmasını sağlayan bu entegre soketi, entegrelerin lehim ısısından korunmasını ve gerektiğinde kolayca değiştirilmesini mümkün kılar. Prototip devrelerden seri üretim kartlarına kadar geniş bir kullanım alanına sahiptir.

Özellikle 28 pinli mikrodenetleyiciler, EEPROM ve EPROM entegreler için ideal olan bu soket, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak elektronik projelerinize esneklik ve modülerlik kazandırır. PIC, AVR ve diğer 28 pinli geniş mikrodenetleyiciler için mükemmel bir çözümdür.

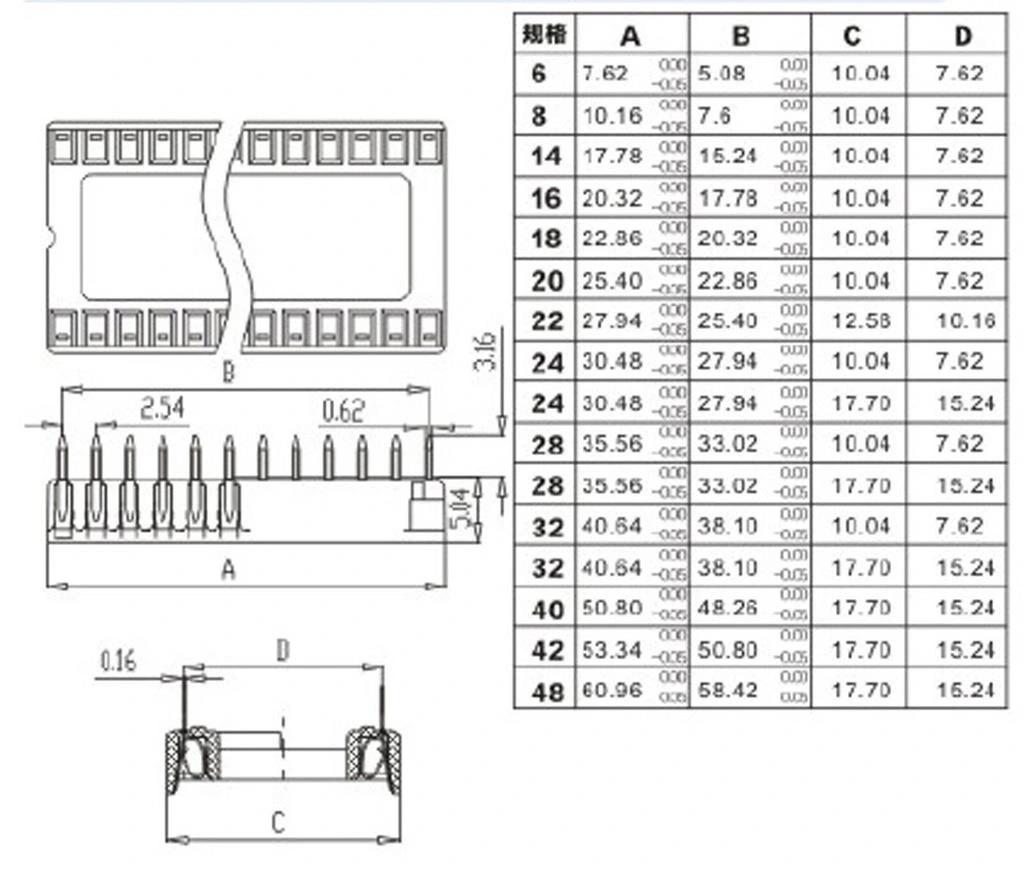

Teknik Özellikler

28 Pin Entegre Soketi (Geniş)'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 28
• Paket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 0.1 inç (2.54mm)
• Satır Aralığı: 0.6 inç (15.24mm) (Geniş)
• Satır Sayısı: 2
• Satır Başına Pin: 14
• Malzeme: Siyah termoplastik (UL94V-0 yanmazlık sınıfı)
• Kontak Malzemesi: Pirinç, nikel ve altın kaplama
• Kontak Direnci: <20mΩ
• İzolasyon Direnci: >1000MΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Nominal Akım: 1A (maksimum)
• Nominal Voltaj: 250V AC
• Dielektrik Dayanım: 500V AC, 1 dakika
• Lehimleme Profili: 260°C için maksimum 10 saniye
• Takma/Çıkarma Ömrü: Minimum 100 döngü
• Montaj Tipi: Through Hole
• Toplam Yükseklik: 4.5mm (tipik)
• Genişlik: 15.24mm (tipik)
• Uzunluk: 35mm (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

28 Pin Entegre Soketi (Geniş)'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Projeleri

• PIC18F serisi mikrodenetleyiciler
• AVR ATmega serisi mikrodenetleyiciler
• Arduino projeleri ve genişlemeleri
• Gömülü sistem tasarımları
• IoT cihaz geliştirme

Bellek ve Programlama

• EPROM entegreler
• EEPROM bellek çipleri
• Flash bellek entegreleri
• Programlanabilir devreler
• CPLD ve basit FPGA'lar

Endüstriyel ve Profesyonel Uygulamalar

• Kontrol sistem kartları
• Test ve ölçüm ekipmanları
• Veri toplama ve işleme devreleri
• Haberleşme modülleri
• Endüstriyel otomasyon sistemleri

Avantajlar ve Özellikler

28 Pin Entegre Soketi (Geniş)'nin sağladığı avantajlar ve çözümler.

• Kolay Değişim: Entegreleri lehimsiz değiştirebilme imkanı
• Termal Koruma: Entegreleri lehim ısısından koruma
• Geniş Yapı: 0.6 inç standart geniş DIP uyumluluğu
• Test Kolaylığı: Farklı entegrelerle devre test imkanı
• Kolay Bakım: Arızalı entegrelerin hızlı değişimi
• Güvenilir Kontak: Altın kaplamalı kontak noktaları
• PCB Koruma: Tekrarlı lehimleme hasarını önleme
• Dayanıklılık: Yüksek kaliteli malzeme ve işçilik
• Standart Uyumluluk: 28 pinli geniş DIP entegrelerle tam uyum
• Profesyonel Görünüm: Devre tasarımlarında düzenli dizilim

Kullanım ve Montaj

28 Pin Entegre Soketi (Geniş)'nin kullanımı ve montajı hakkında bilgiler.

PCB Montaj Adımları:

1. PCB üzerindeki 28 pin geniş DIP soket alanını belirleyin
2. Soketi PCB'ye yerleştirin (çentik kısmı entegrenin 1. pin yönünde)
3. Soketin PCB deliklerine tam oturduğundan emin olun
4. İlk olarak köşelerdeki pinleri lehimleyin
5. Soketin yüzeye paralel olduğunu kontrol edin
6. Diğer tüm pinleri sırayla lehimleyin
7. Lehim kalitesini ve soket konumunu son kez kontrol edin

Entegre Takma ve Çıkarma:

• Entegrenin 1. pin işaretini (çentik veya nokta) soketin işaretiyle hizalayın
• Entegre pinlerinin düz ve paralel olduğunu kontrol edin
• Entegre pinlerini soket deliklerine dikkatlice yerleştirin
• Tüm pinlerin aynı anda ve düzgün yerleştiğinden emin olun
• Entegre çıkarmak için düz tornavida veya entegre çıkarıcı kullanın

Kullanım İpuçları:

• Yüksek kaliteli soketler için altın kaplama kontaklı olanları tercih edin
• Gerekiyorsa pin delikleri için uygun çaplı PCB delikleri açın (tipik 0.8-1.0mm)
• Titreşimli ortamlarda kullanım için sıkı tutunmalı soketler tercih edin
• Kontak direncini azaltmak için temiz ve oksidasyonsuz pinler kullanın
• Entegreler arasında ısı dağılımı için yeterli boşluk bırakın

Sorun Giderme ve İpuçları

28 Pin Entegre Soketi (Geniş) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Kontak: Entegre pinlerini hafifçe dışa doğru eğin, kontak yüzeylerini temizleyin
• Eğri Montaj: PCB delik hizalamasını kontrol edin, gerekirse yeniden lehimleyin
• Bükülmüş Pinler: İnce pense ile dikkatlice düzeltin, aşırı baskı uygulamaktan kaçının
• Soket Genişliği Uyumsuzluğu: Doğru soketi (0.6 inç geniş) kullandığınızdan emin olun
• Kontak Oksidasyonu: Kontak temizleyici sprey veya alkol ile temizleyin

Bakım ve Uzun Ömürlü Kullanım

• Soket kontaklarını periyodik olarak kontrol edin ve temiz tutun
• Nemli ve korozif ortamlarda kullanım sonrası mutlaka kontrol edin
• Entegre çıkarma işlemlerinde özel alet kullanarak pin hasarını önleyin
• Kullanılmadığında soket içine koruyucu kapak veya boş bir entegre takın
• Yüksek titreşimli ortamlarda ek sabitleme önlemleri alın

Tür Seçimi ve Değerlendirme

• Sık takıp çıkarma için machined (tornalı) pin soketleri tercih edin
• Standart kullanım için ekonomik stamped (preslenmiş) soketler yeterlidir
• Kritik uygulamalar için altın kaplamalı kontaklı soketler seçin
• Yüksek sıcaklık ortamları için uygun malzemeli soketler kullanın
• Hassas projeler için düşük kontak dirençli soketler tercih edin

Paket İçeriği

• 28 Pin Entegre Soketi (Geniş)
