250K Potansiyometre WH148

250K Potansiyometre WH148

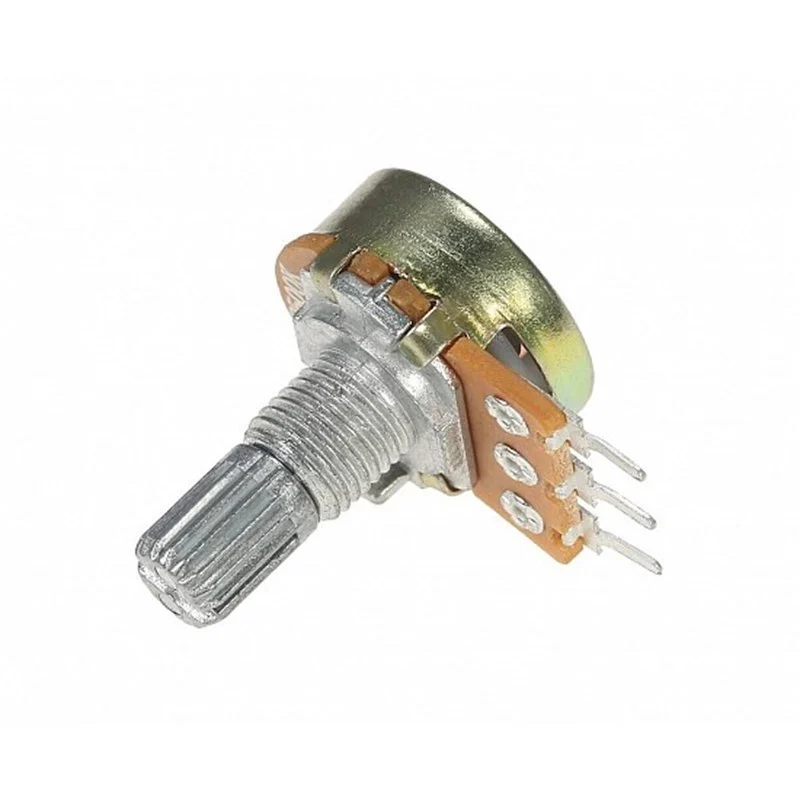

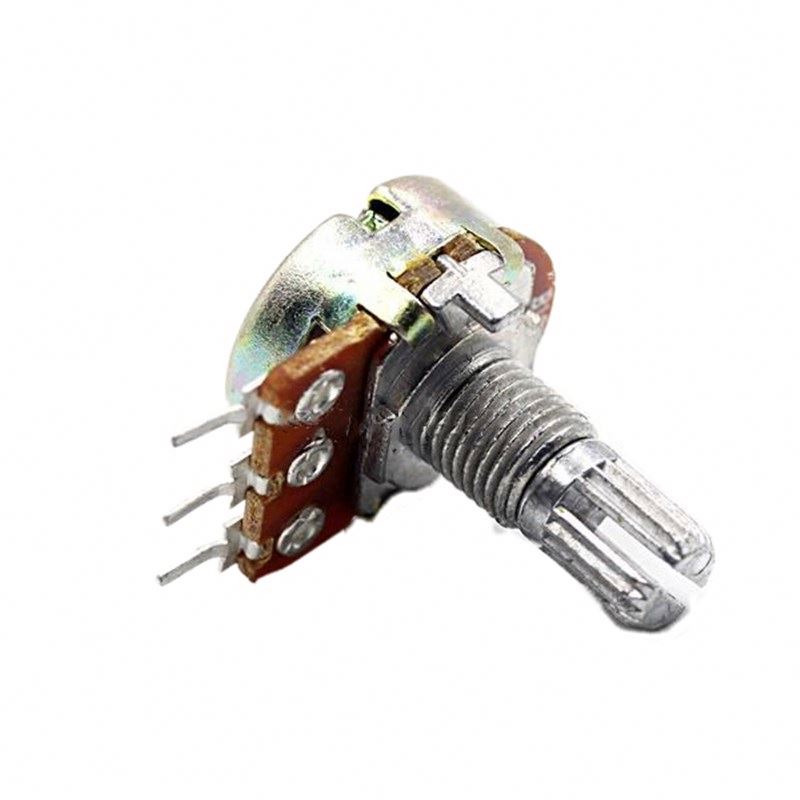

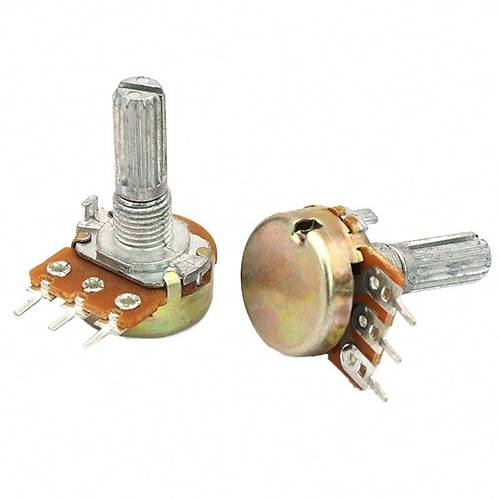

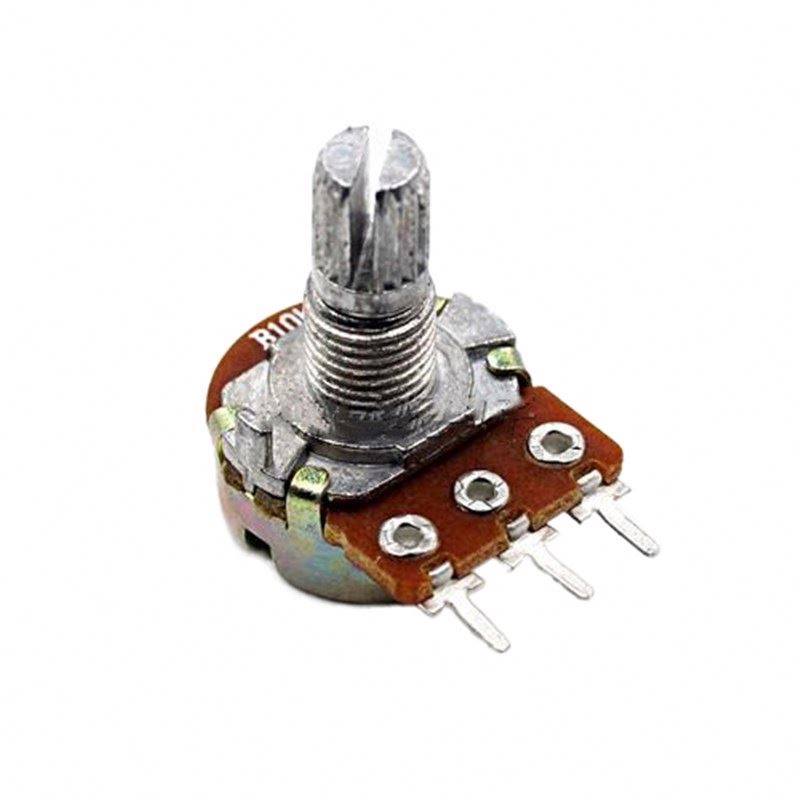

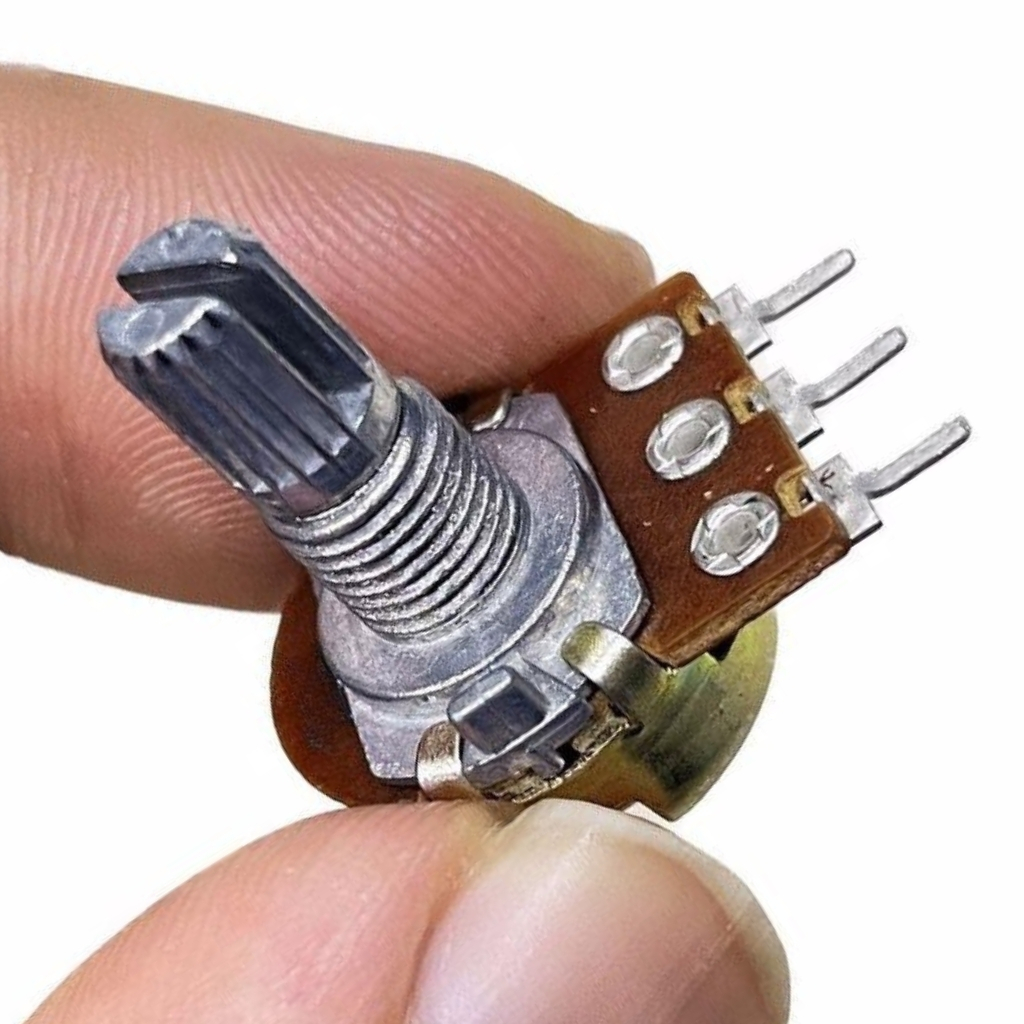

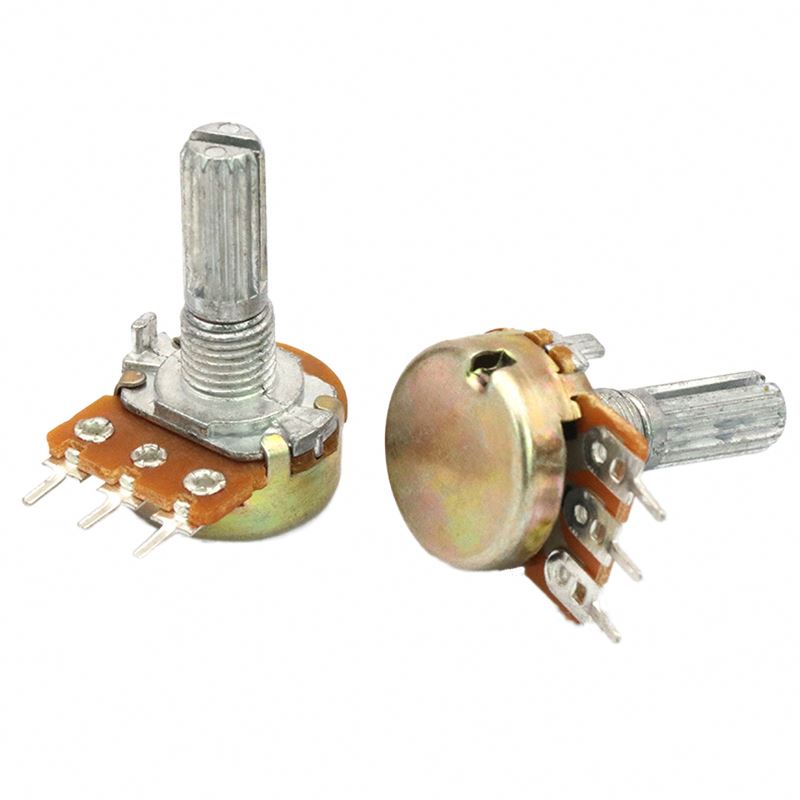

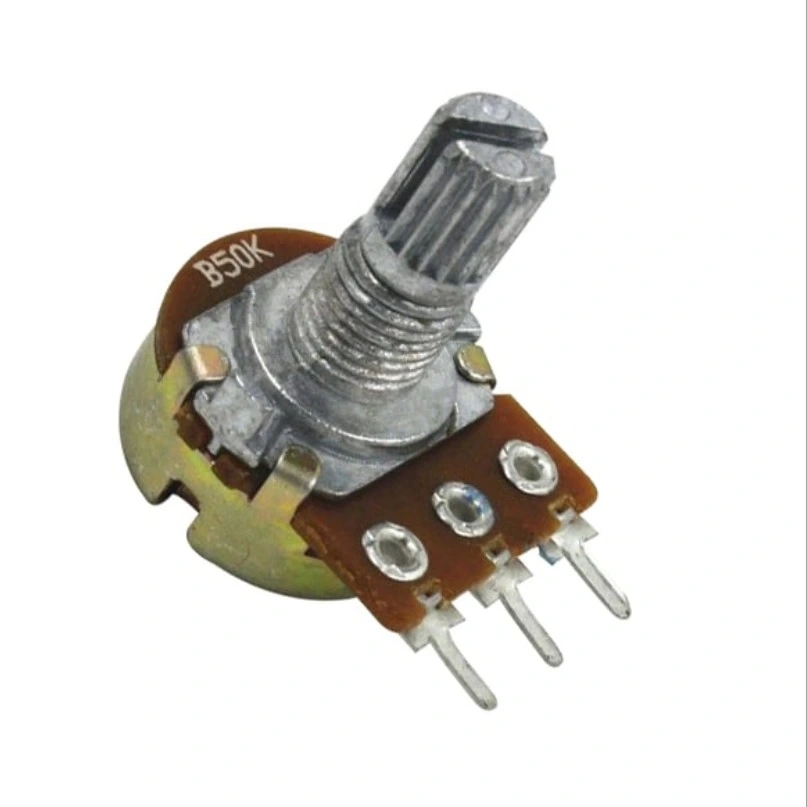

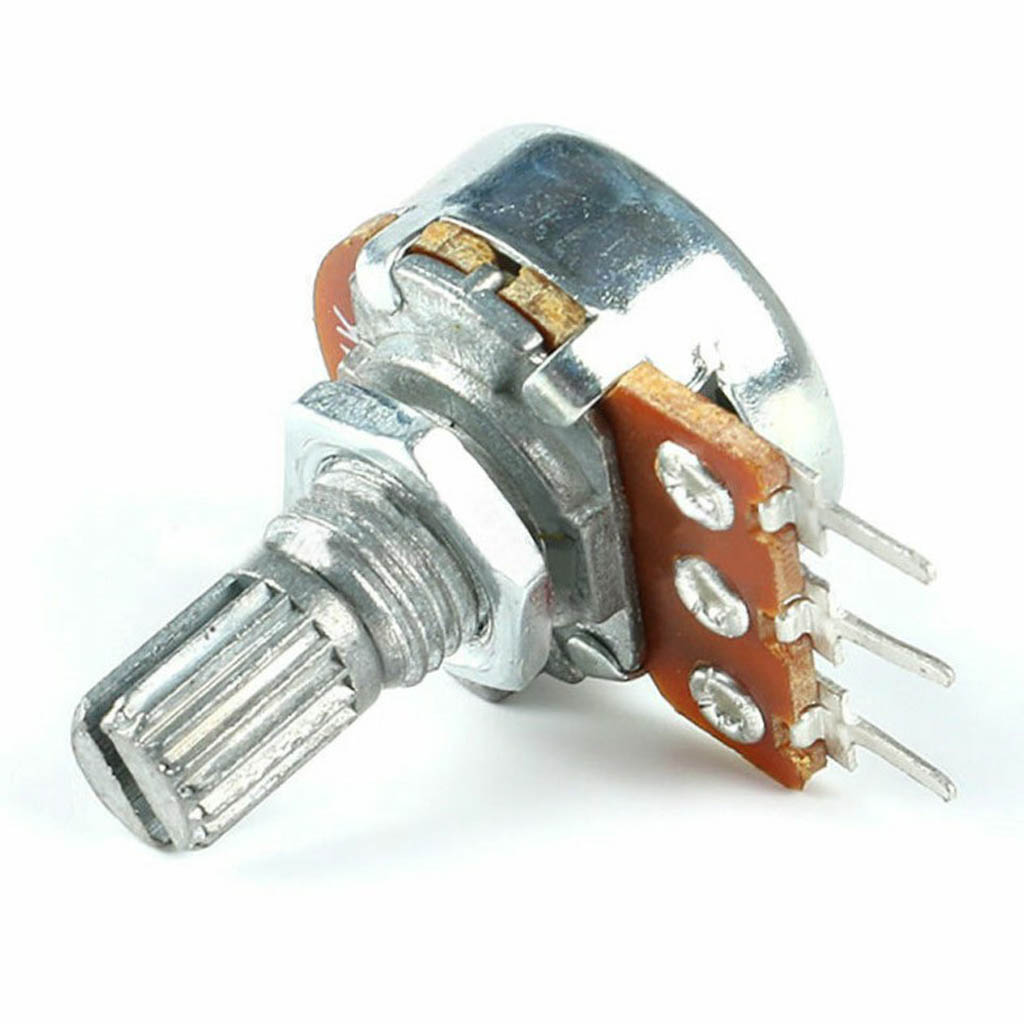

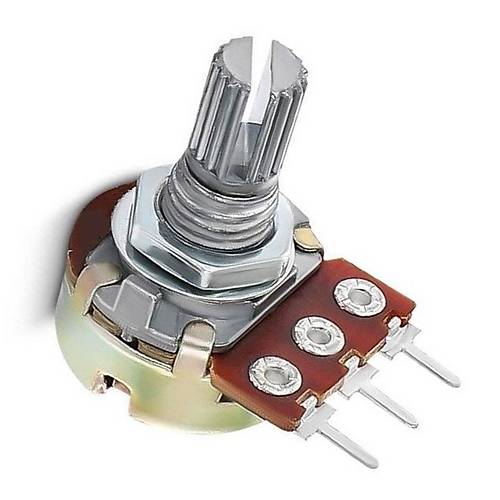

250K Potansiyometre WH148, elektronik devrelerde değişken direnç olarak kullanılan, güvenilir ve uzun ömürlü bir komponenttir. 250 kilohm maksimum direnç değeri sunan bu potansiyometre, ses seviyesi kontrolü, sinyal ayarı ve voltaj bölücü uygulamaları için idealdir.

Standart 6mm mil çapı ile panel montajına uygun olan WH148 serisi potansiyometre, elektronik komponentler arasında yaygın olarak kullanılır ve ayarlanabilir direnç gereksinimi olan projeler için tercih edilir.

Lineer (B tipi) karakteristiğe sahip olan 250K potansiyometre, mil dönüşüyle orantılı direnç değişimi sağlar. Hassas ayarlar ve hobi projeleri için uygun maliyetli ve kolay bulunabilen bir çözüm sunar.

Teknik Özellikler

250K Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Maksimum Direnç Değeri: 250 kΩ (250,000 Ohm)
• Tolerans: ±20%
• Potansiyometre Tipi: Döner (Rotary)
• Potansiyometre Karakteristiği: Lineer (B tipi)
• Dönüş Açısı: 300° ±10°
• Mil Çapı: 6mm
• Mil Uzunluğu: 15mm
• Mil Tipi: Plastik, düz kesim
• Montaj Deliği Çapı: 7mm
• Gövde Çapı: 16mm
• Gövde Yüksekliği: 6.5mm
• Maksimum Çalışma Voltajı: 50V DC
• Maksimum Güç: 0.2W (1/5 Watt)
• Terminaller: 3 pinli (Uçlar, sürgü)
• Terminal Tipi: PCB montajı için lehimlenebilir bacaklar
• Terminal Uzunluğu: 3.5mm
• Terminal Aralığı: 2.5mm standart aralık
• Çalışma Sıcaklık Aralığı: -25°C ile +70°C arası
• Çalışma Nem Aralığı: %45 ile %85 RH arası
• Mil Dönüş Torku: 1-2.5 Ncm
• İzolasyon Direnci: >100 MΩ (500V DC)
• Malzeme: Plastik gövde, metal terminaller
• Çalışma Ömrü: Minimum 10,000 dönüş
• Kullanım Alanı: Genel amaçlı elektronik devrelerde
• RoHS Uyumluluğu: Evet

Kullanım Alanları

250K Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ses ve Müzik Devreleri

• Ses seviyesi kontrolü
• Ton kontrol devreleri
• Mikser devreleri
• Efekt pedalları
• Synthesizer modülleri

Elektronik Hobi Projeleri

• LED parlaklık kontrolü
• Arduino sensör kalibrasyon devreleri
• Voltaj bölücü uygulamaları
• Sıcaklık referans ayarları
• Zamanlayıcı devre ayarları

Endüstriyel ve Test Ekipmanları

• Güç kaynağı çıkış voltaj ayarları
• Sinyal jeneratörleri
• Kalibrasyon devreleri
• Test ekipmanlarında hassas ayarlar
• Gerilim kontrol devreleri

Avantajlar ve Özellikler

250K Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Lineer Direnç Değişimi: Dönüş açısıyla orantılı direnç değişimi sağlar
• Kolay Montaj: Standart 6mm mil çapı ve 7mm montaj deliği
• PCB Uyumlu: Standart delikli kartlara kolayca monte edilebilir
• Dayanıklı Yapı: Uzun çalışma ömrü için tasarlanmış mekanik yapı
• Geniş Dönüş Açısı: 300° dönüş açısı ile hassas ayar imkanı
• Uygun Maliyet: Ekonomik fiyatla kaliteli performans
• Standart Mil: Birçok standart düğme ile uyumlu mil yapısı
• Çok Amaçlı Kullanım: Ses, ışık, gerilim kontrolü için uygun
• İyi Temas: Düşük gürültülü ve dengeli direnç değişimi
• Kompakt Boyut: Küçük alan gerektiren projeler için ideal

Uygulama ve Devre Tasarımı

250K Potansiyometre WH148 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Temel Bağlantı Şemaları:

• Voltaj Bölücü: Terminal 1'i pozitif voltaja, Terminal 3'ü toprak hattına, Terminal 2'yi çıkış olarak bağlayın
• Değişken Direnç: Yalnızca Terminal 1 ve 2 (veya 2 ve 3) arasını kullanın
• Ses Seviye Kontrolü: Terminal 3'ü toprak, Terminal 1'i sinyal girişi, Terminal 2'yi çıkış olarak bağlayın
• LED Parlaklık Kontrolü: Potansiyometreyi LED'e seri direnç olarak bağlayın
• Görev Döngüsü Ayarı: 555 zamanlayıcı devrelerinde RC zamanlaması için

Uygulama Örnekleri:

• Basit Ses Kontrolü: LM386 ses amplifikatör devrelerinde
• Ayarlanabilir Güç Kaynağı: LM317 regülatör ayar direnci olarak
• Frekans Ayarı: Osilatör devrelerinde frekans belirleyici direnç olarak
• Hassas Sensör Kalibrasyonu: Sensör çıkışının referans değerine kalibre edilmesi
• Kazanç Kontrolü: OpAmp devrelerinde geri besleme direnci olarak

Sorun Giderme ve İpuçları

250K Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düzensiz Direnç Değişimi: Toz veya kirlenme olabilir, kontakt spreyi ile temizleyin.
• Cızırtılı Ses: Sürgü yüzeyinde aşınma, kontakt temizleyici kullanın.
• Zayıf Terminal Bağlantısı: Terminallerin iyi lehimlendiğinden emin olun.
• Mil Oynaması: Montaj somununu kontrol edin ve gerekirse sıkın.
• Kesik Bağlantı: Dahili bağlantılarda sorun olabilir, süreklilik testi yapın.

Verimli Kullanım İpuçları

• Daha hassas ayar için 250K değeri yüksek olabilir, gerekirse düşük değerli model kullanın
• Aşırı gücü önlemek için devre akımını hesaplayın (P=I²R)
• Nemli ortamlarda potansiyometrelerin ömrü kısalabilir, gerekirse koruyucu kaplama kullanın
• Çok ince ayarlar için çok turlu potansiyometre tercih edin
• Standart düğmeler ile kullanarak ergonomik kontrol sağlayın

Paket İçeriği

• 250K Potansiyometre WH148
