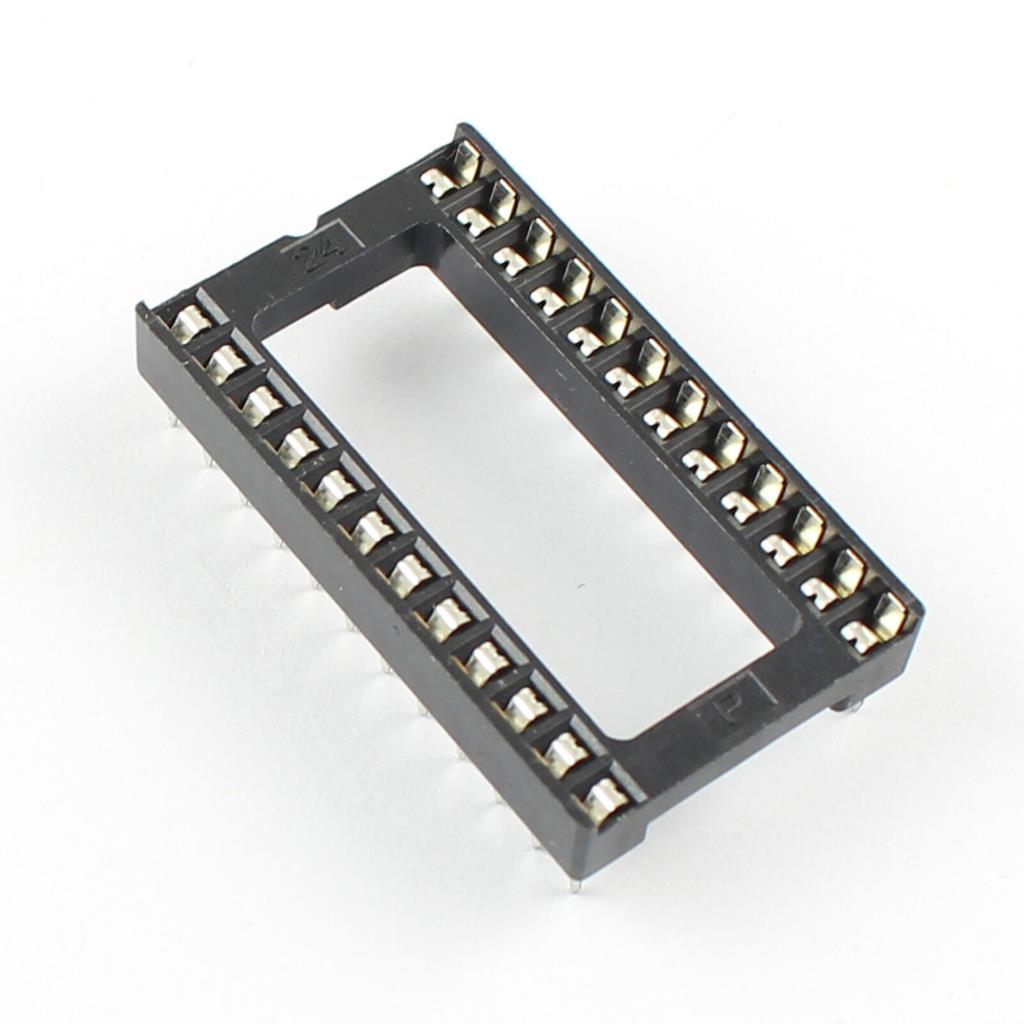

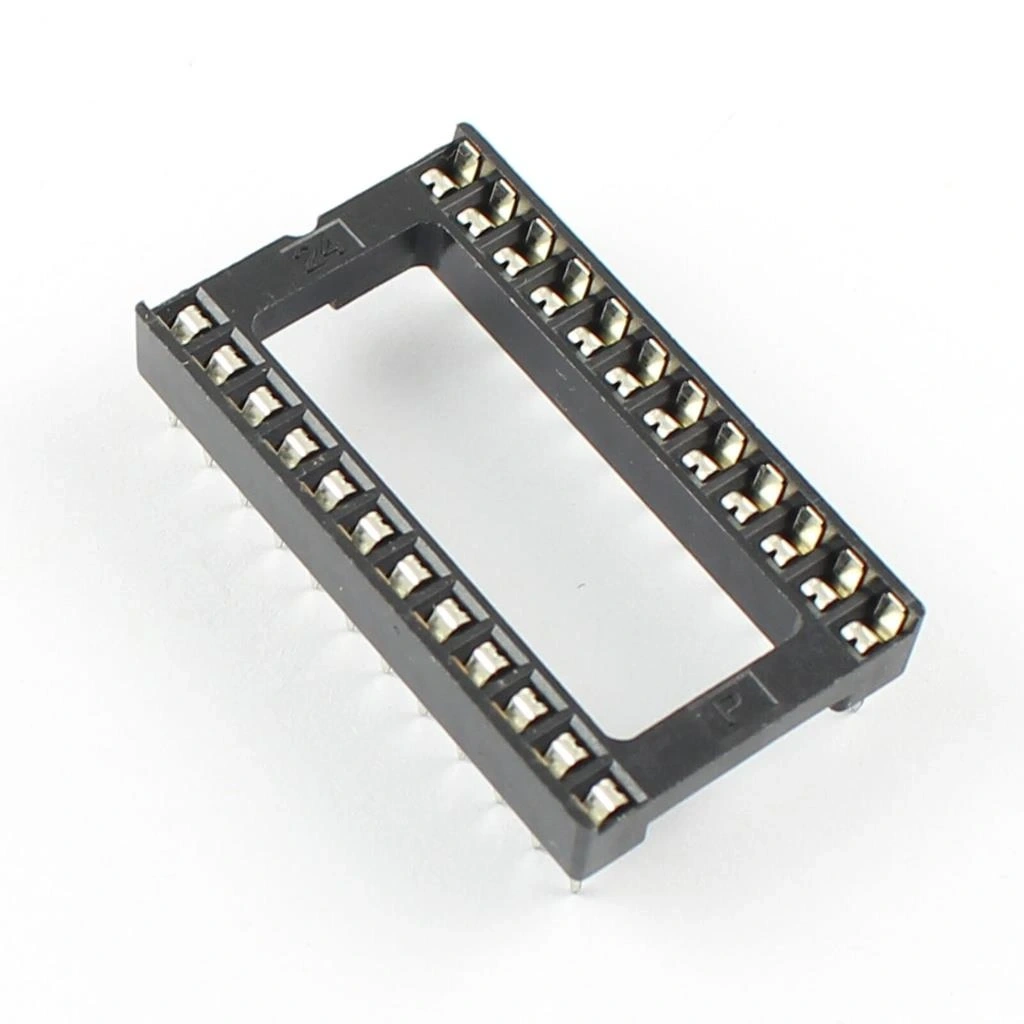

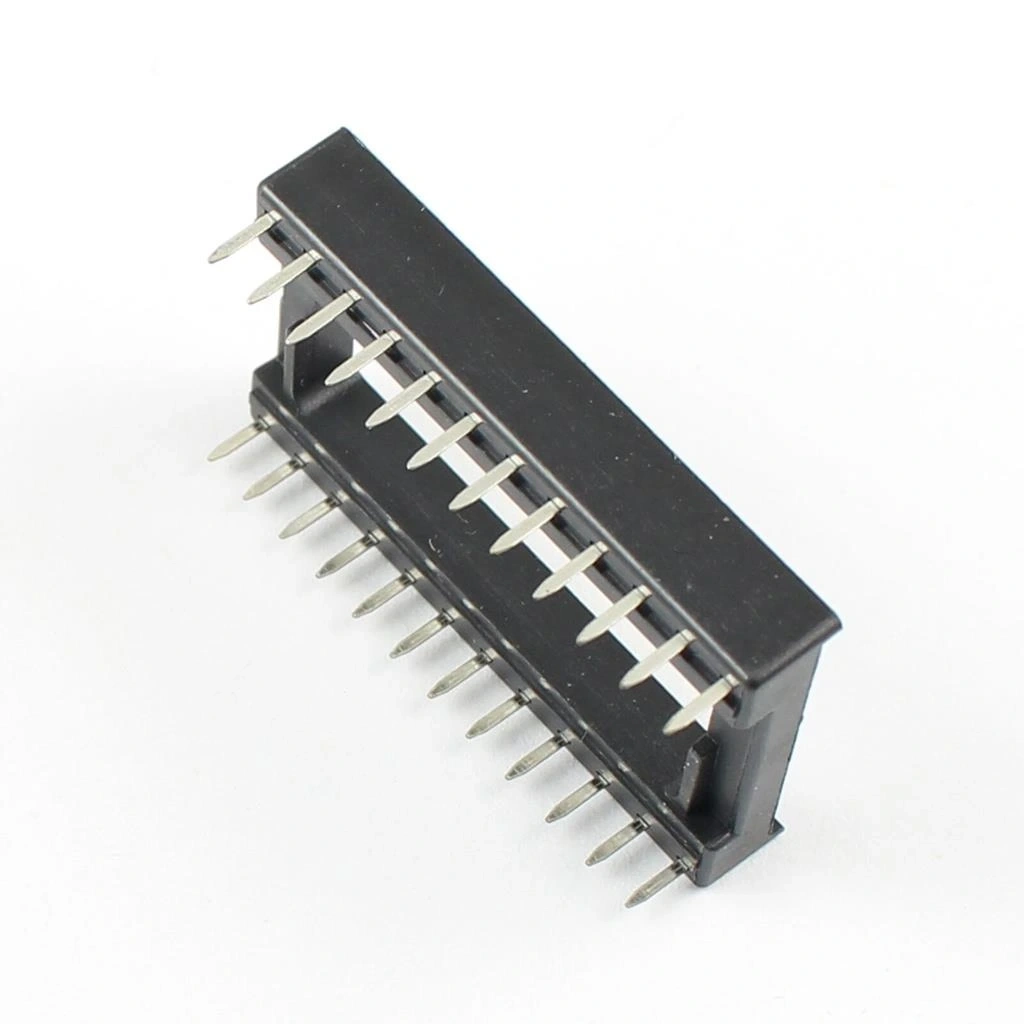

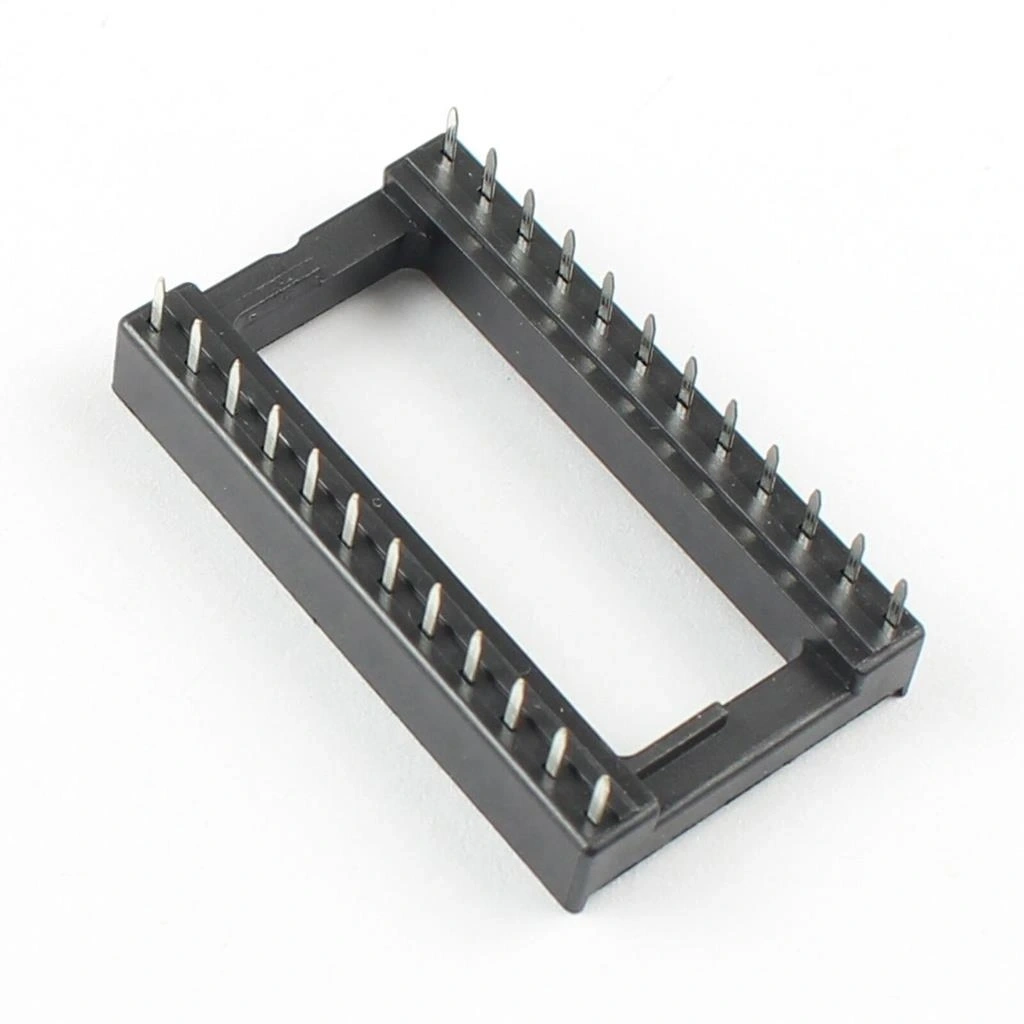

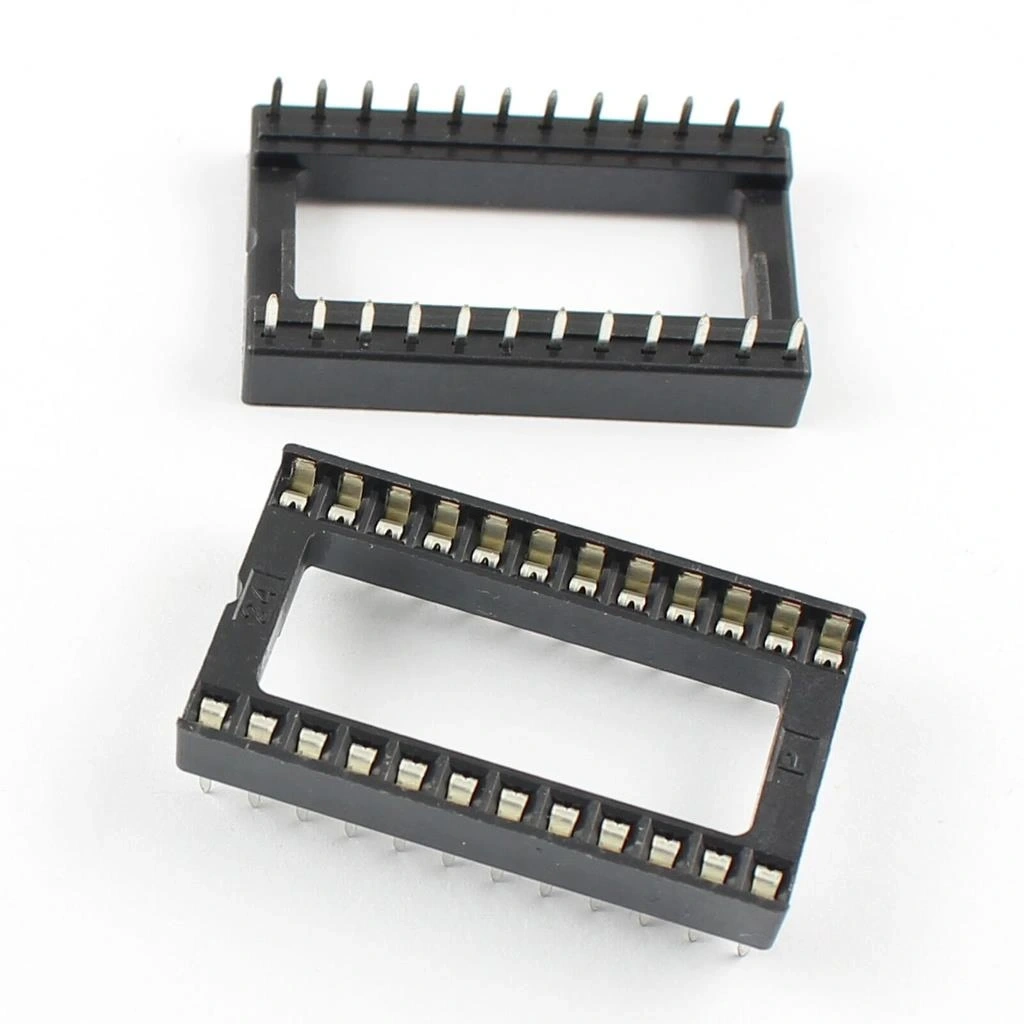

24 Pin Entegre Soketi (Geniş)

24 Pin Entegre Soketi (Geniş), 24 pinli DIP (Dual In-line Package) entegrelerin kolay montajını ve değiştirilmesini sağlayan bir bağlantı elemanıdır. Geniş yapısı ile 0.6 inç (15.24mm) satır aralığına sahip entegreler için tasarlanmış olan bu soket, yüksek kaliteli termoplastik gövdesi ve dayanıklı kontak yapısı ile uzun ömürlü kullanım sağlar.

Elektronik devrelerde entegrelerin PCB'ye doğrudan lehimlenmeden kullanılmasını sağlayan bu entegre soketi, entegreleri lehim ısısından korur ve gerektiğinde lehimleme yapmadan değiştirme imkanı sunar. Prototip geliştirmeden seri üretime kadar geniş bir kullanım alanına sahiptir.

Özellikle 24 pinli EPROM, EEPROM ve bazı mikrodenetleyiciler için ideal olan bu soket, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak elektronik projelerde esneklik ve servis kolaylığı sağlar. PIC, bazı AVR serisi ve 24 pinli geniş DIP paketindeki diğer entegreler için mükemmel bir çözümdür.

Teknik Özellikler

24 Pin Entegre Soketi (Geniş)'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 24
• Paket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 0.1 inç (2.54mm)
• Satır Aralığı: 0.6 inç (15.24mm) (Geniş)
• Satır Sayısı: 2
• Satır Başına Pin: 12
• Malzeme: Siyah termoplastik (UL94V-0 yanmazlık sınıfı)
• Kontak Malzemesi: Pirinç, nikel ve altın kaplama
• Kontak Direnci: <20mΩ
• İzolasyon Direnci: >1000MΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Nominal Akım: 1A (maksimum)
• Nominal Voltaj: 250V AC
• Dielektrik Dayanım: 500V AC, 1 dakika
• Lehimleme Profili: 260°C için maksimum 10 saniye
• Takma/Çıkarma Ömrü: Minimum 100 döngü
• Montaj Tipi: Through Hole
• Toplam Yükseklik: 4.5mm (tipik)
• Genişlik: 15.24mm (tipik)
• Uzunluk: 30mm (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

24 Pin Entegre Soketi (Geniş)'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Bellek ve Programlama

• EPROM entegreler
• EEPROM ve Flash bellekler
• Programlanabilir bellek çipleri
• EEPROM programlama devreleri
• ROM bellek modülleri

Mikrodenetleyici Uygulamaları

• 24 pinli PIC mikrodenetleyiciler
• Bazı 24 pin DIP AVR serisi entegreler
• Gömülü sistem devreleri
• IoT prototip geliştirme kartları
• Programlanabilir kontrol sistemleri

Endüstriyel ve Profesyonel Kullanım

• Test ve ölçüm cihazları
• Endüstriyel kontrol kartları
• Veri toplama sistemleri
• Haberleşme arayüz modülleri
• Elektronik eğitim kitleri

Avantajlar ve Özellikler

24 Pin Entegre Soketi (Geniş)'nin sağladığı avantajlar ve çözümler.

• Kolay Değişim: Entegreleri lehimsiz değiştirebilme imkanı
• Termal Koruma: Entegreleri lehim ısısından koruma
• Geniş Format Uyumluluğu: 0.6 inç standart geniş DIP entegrelerle uyum
• Test Kolaylığı: Farklı entegrelerle hızlı devre testi
• Bakım Avantajı: Arızalı entegrelerin kolay değişimi
• Güvenilir Kontak: Altın kaplamalı kontak yüzeyleri
• PCB Koruma: Tekrarlı lehimleme hasarından koruma
• Dayanıklı Yapı: Yüksek kaliteli malzeme ve işçilik
• Standart Uyumluluk: 24 pinli geniş DIP entegrelerle tam uyum
• Profesyonel Uygulama: Elektronik devrelerde düzenli görünüm

Kullanım ve Montaj

24 Pin Entegre Soketi (Geniş)'nin kullanımı ve montajı hakkında bilgiler.

PCB Montaj Adımları:

1. PCB üzerindeki 24 pinli geniş DIP soket için ayrılmış delikleri belirleyin
2. Soketi PCB'ye yerleştirin (çentik kısmı entegrenin 1. pin yönünde olmalı)
3. Soketin PCB deliklerine tam oturduğundan emin olun
4. İlk olarak çapraz köşelerdeki pinleri lehimleyin
5. Soketin PCB'ye tam ve düz olarak oturduğunu kontrol edin
6. Diğer pinleri sırayla lehimleyin
7. Lehimleme kalitesini kontrol edin

Entegre Takma ve Çıkarma:

• Entegrenin 1. pin işaretini (çentik veya nokta) soketin işaretiyle hizalayın
• Entegre pinlerinin düz ve paralel olduğundan emin olun
• Pinleri dikkatlice soket deliklerine hizalayın
• Entegre pinlerinin tümünün aynı anda soket deliklerine girmesini sağlayın
• Entegre çıkarmak için düz tornavida veya entegre çıkarıcı kullanın

Kullanım İpuçları:

• Yüksek kaliteli uygulamalar için altın kaplama kontaklı soket tercih edin
• Soket montajı için PCB deliklerinin doğru çapta (tipik 0.8-1.0mm) olduğundan emin olun
• Yüksek titreşimli ortamlarda sıkı tutunmalı veya kilitli soketler tercih edin
• Hassas entegreler için antistatik önlemler alın
• Entegreler arasında yeterli hava akışı için boşluk bırakın

Sorun Giderme ve İpuçları

24 Pin Entegre Soketi (Geniş) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Kontak: Entegre pinlerini hafifçe dışa doğru eğin veya yeni soket kullanın
• Eğri Montaj: PCB deliklerini ve soket konumunu kontrol edin, gerekirse yeniden lehimleyin
• Bükülmüş Entegre Pinleri: İnce pense ile dikkatle düzeltin, aşırı zorlamadan kaçının
• Soket-Entegre Uyumsuzluğu: 0.6 inç (geniş) entegre kullandığınızdan emin olun
• Zayıf Elektriksel Bağlantı: Kontak yüzeylerini temizleyin, oksitlenmeyi giderin

Bakım ve Koruma

• Soket kontaklarını düzenli olarak temiz tutun
• İzopropil alkol veya elektronik kontak temizleyici ile temizleyin
• Kullanılmayan soketleri tozdan ve nemden koruyun
• Periyodik olarak kontak direncini kontrol edin
• Yüksek nem ortamlarında kullanılan soketleri daha sık kontrol edin

Uygun Soket Seçimi

• Sık takıp çıkarma için tornalı pin (machined pin) soketleri tercih edin
• Ekonomik uygulamalar için standart preslenmiş pin soketleri kullanın
• Yüksek güvenilirlik gerektiren uygulamalarda altın kaplama kontaklı soketler seçin
• Titreşimli ortamlar için sıkı tutuşlu veya kilitlenebilir soketler kullanın
• Kritik uygulamalarda yüksek kaliteli ve düşük dirençli soketler tercih edin

Paket İçeriği

• 24 Pin Entegre Soketi (Geniş)
