22R 1/8W Direnç - 5000 Adet

22R 1/8W Direnç 5000 Adet

22R 1/8W Direnç 5000 Adet, elektronik devrelerde akım sınırlama ve voltaj düşümü işlemleri için kullanılan 22 Ohm değerinde, 1/8 Watt güç kapasiteli karbon film dirençlerin ekonomik toplu paketidir. Karbon film teknolojisiyle üretilen bu dirençler, düşük tolerans değeri ve iyi sıcaklık stabilitesi ile güvenilir çalışma sağlar.

Elektronik projelerinizde temel direnç ihtiyaçlarınızı karşılayan bu paket, eğitim kurumları, üretim tesisleri ve elektronik laboratuvarları için ideal bir çözümdür. 5000 adetlik büyük miktarıyla, tekrarlayan projeler ve toplu üretimler için maliyet avantajı sunar.

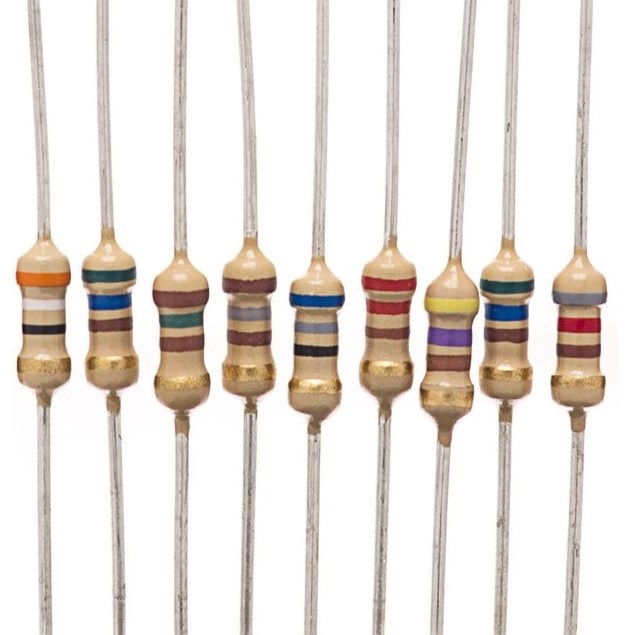

Standart aksiyal lead formunda üretilen 1/8W direnç değerleri, breadboard ve delikli PCB kartlarda kolayca kullanılabilir. Renk kodlu bantları sayesinde direnç değeri kolay okunur ve devre tasarımlarında hızlı montaj imkanı sağlar. Düşük direnç değeri gerektiren akım sınırlama ve hat sonlandırma uygulamaları için optimum çözüm sunar.

Teknik Özellikler

22R 1/8W Direnç 5000 Adet'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 22 Ohm (22R)
• Güç Değeri: 1/8 Watt (0.125W)
• Tolerans: ±%5 (J), ±%1 (F) opsiyonel
• Paket İçeriği: 5000 adet
• Tipi: Karbon Film / Metal Film
• Maksimum Çalışma Voltajı: 150V
• Sıcaklık Katsayısı: ±350ppm/°C. tipik
• Çalışma Sıcaklığı: -55°C ile +155°C arası
• Gövde Boyutu: 3.2mm x 1.6mm (çap x uzunluk)
• Lead Uzunluğu: 28mm nominal
• Lead Çapı: 0.45mm nominal
• Renk Kodu: Kırmızı-Kırmızı-Siyah-Altın
• Paketleme Tipi: Ambalaj torbası
• Malzeme: Karbon film / Metal film
• Kaplama: Epoksi kaplama
• Alev Geciktirici: Evet
• Kurşunsuz (RoHS): Evet
• Maksimum Gürültü: <0.1μV/V
• Depolama Koşulları: Kuru ortam, -10°C ile +40°C arası
• Kalite Standardı: IEC 60115-1

Kullanım Alanları

22R 1/8W Direnç 5000 Adet'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Eğitim ve Öğretim

• Elektronik laboratuvarları
• Teknik eğitim kurumları
• Elektronik atölyeler
• STEM eğitim setleri
• Öğrenci projeleri

Hat Sonlandırma ve Haberleşme

• Veri hattı sonlandırma
• Empedans eşleştirme
• RS-485 hat sonlandırma
• Ses sinyali hatları
• Yüksek frekans devreleri

Akım Sınırlama ve Kontrol

• LED sürücü devreleri (yüksek akım)
• Güç elektroniği devreleri
• Motor sürücü devreleri
• Şönt direnç uygulamaları
• Aşırı akım koruma devreleri

Avantajlar ve Özellikler

22R 1/8W Direnç 5000 Adet'in sağladığı avantajlar ve çözümler.

• Ekonomik Paket: 5000 adetlik toplu alım avantajı
• Düşük Direnç Değeri: 22 Ohm ile minimum voltaj düşümü
• Kompakt Boyut: 1/8W küçük fiziksel form faktörü
• Kolay Tanımlama: Standart renk kodlu bantlar
• Düşük Tolerans: Hassas değer aralığı
• Yüksek Güvenilirlik: Uzun ömürlü ve kararlı performans
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda kullanım
• Kolay Montaj: Standart aksiyal lead yapısı
• RoHS Uyumlu: Çevre dostu üretim
• Stok Kolaylığı: Tek değerde çok sayıda komponent

Uygulama Önerileri

22R 1/8W Direnç 5000 Adet'in etkin kullanımı için öneriler.

Devre Tasarımında Kullanım:

• Veri hatları için sonlandırma direnci
• Yüksek akımlı LED dizileri için sürücü
• Düşük voltaj düşümü gerektiren akım sınırlama
• Empedans eşleştirme devreleri
• RS-485 haberleşme hattı sonlandırma
• DC motor hız kontrol devreleri
• Küçük hoparlör sürücü devreleri
• Aktif filtre devreleri

Montaj ve Depolama Önerileri:

• Lehimleme sırasında aşırı ısıdan kaçının (max 260°C, 3-5 saniye)
• Bantların silinmemesi için solventlerle temizlemekten kaçının
• Nem önleyici paketlerde saklayın
• Doğrudan güneş ışığından koruyun
• Manyetik alanlardan uzak tutun
• Renk kodlarının doğru okunduğundan emin olun
• Direncin bacaklarını gövdeye yakın noktalardan bükmekten kaçının

Teknik Bilgiler ve İpuçları

22R 1/8W Direnç 5000 Adet kullanırken bilinmesi gerekenler ve çözüm önerileri.

Direnç Değeri Hesaplama

• Renk kodları: Kırmızı (2) - Kırmızı (2) - Siyah (0) - Altın (±5%)
• 22 Ohm = 22 × 10? = 22Ω
• Tolerans: ±%5 (1.1 Ohm)
• Değer aralığı: 20.9Ω - 23.1Ω
• E24 serisi standart değeri

Güç Hesaplamaları

• Maksimum akım: I = √(P/R) = √(0.125W/22Ω) ≈ 75.4mA
• Maksimum voltaj: V = √(P*R) = √(0.125W*22Ω) ≈ 1.66V
• Ohm Kanunu: V = I*R, 22Ω dirençten 50mA akım geçerse 1.1V düşüm olur
• Akım sınırlama: 5V kaynaktan (5V-2V)/22Ω ≈ 136mA (güç sınırını aşar!)
• Güç sınırının %60-70'i dahilinde çalıştırmak uzun ömür sağlar

Hat Sonlandırma Uygulamaları

• RS-485 için 120Ω yerine iki adet 22Ω seri bağlantı (44Ω) + 75Ω
• 100 Ohm empedanslı hatlar için iki adet 22Ω paralel
• Yüksek hızlı veri hatları için darbe soğurma
• 50 Ohm RF hatları için 22Ω ve 27Ω seri bağlantı
• Düşük dirençli hoparlör sürücü devreleri

Paket İçeriği

• 22R 1/8W Direnç 5000 Adet
