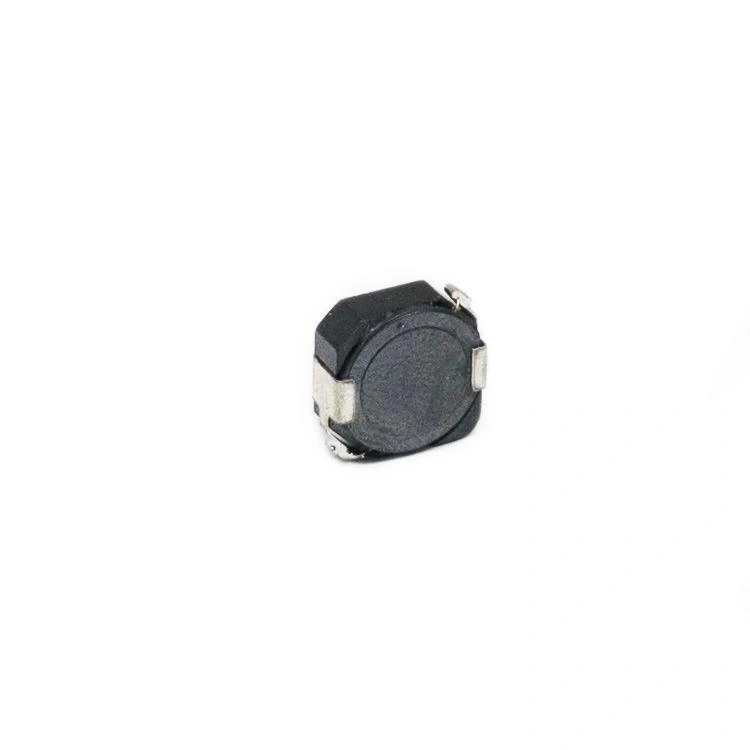

220uH 10x10mm 1.5A SMD Güç Bobini
220uH 10x10mm 1.5A SMD Güç Bobini, yüksek indüktans değerine sahip kompakt boyutlu bir güç endüktörüdür. 220 mikrohenry indüktans değeri, 1.5 amper akım kapasitesi ve 10x10mm boyutuyla, düşük güçlü DC-DC dönüştürücüler, filtre devreleri ve düşük-orta frekanslı uygulamalar için ideal bir komponenttir.
Manyetik korumalı yapıda üretilen bu SMD bobin, gürültü filtreleme ve enerji depolama özelliği ile düşük güç elektroniği uygulamalarında verimli performans sunar. SMD montaj özelliği ile PCB tasarımlarında alan tasarrufu sağlar.
Düşük-orta frekanslı DC-DC dönüştürücülerde, EMI filtrelerinde ve güç düzenleme devrelerinde kullanılabilen bu bobin, diğer elektronik komponentler ile birlikte IoT cihazları, sensör devreleri ve düşük güçlü elektronik uygulamalarında etkili bir çözüm sunmaktadır.
Teknik Özellikler
220uH 10x10mm 1.5A SMD Güç Bobini'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- İndüktans Değeri: 220.0μH ±20%
- Maksimum Akım Değeri (Imax): 1.5A
- Satürasyon Akımı (Isat): ~2.5A
- DC Direnç (DCR): ~0.55Ω
- Boyutlar: 10mm x 10mm x 4mm (±0.5mm)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Montaj Tipi: Surface Mount (SMD/SMT)
- Manyetik Koruma: Var
- Akım Değerinde Sıcaklık Artışı: <40°C @ 1.5A
- Test Frekansı: 100kHz
- Öz Rezonans Frekansı (SRF): ~1.5MHz
- Q Faktörü: >32 @ 100kHz
- Malzeme: Ferrit çekirdek, bakır sargı
- Kaplama: Metal alaşım kaplama
- Montaj Yöntemi: Reflow lehimleme
- Maksimum Sıcaklık Sınıfı: Sınıf F (155°C)
- RoHS Uyumluluğu: Evet
- Ağırlık: Yaklaşık 2g
- Enerji Depolama Kapasitesi: ~0.25mJ @ 1.5A
- Paketleme: Tray/Tape & Reel
Kullanım Alanları
220uH 10x10mm 1.5A SMD Güç Bobini'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Düşük Güçlü DC-DC Dönüştürücüler
- Buck dönüştürücüler (düşük güç)
- Boost dönüştürücüler (düşük güç)
- SEPIC dönüştürücüler
- Düşük-orta frekanslı (50-200kHz) dönüştürücüler
- Battery destekli uygulamalar
Filtreleme ve Gürültü Bastırma
- EMI/RFI filtreleme
- Güç hattı filtreleme
- Gürültü bastırma devreleri
- Sinyal izolasyon uygulamaları
- Hassas elektronik devrelerin korunması
Özel Düşük Güç Uygulamaları
- IoT sensör devreleri
- Düşük güçlü LED sürücüler
- Taşınabilir elektronik cihazlar
- Audio devreler
- Telekomünikasyon ekipmanları
Avantajlar ve Özellikler
220uH 10x10mm 1.5A SMD Güç Bobini'nin sağladığı avantajlar ve çözümler.
- Yüksek İndüktans Değeri: 220μH ile düşük-orta frekanslı uygulamalar için ideal
- Kompakt Boyut: 10x10mm ile PCB alan tasarrufu
- Manyetik Koruma: Düşük EMI yayılımı
- SMD Montaj: Otomatik montaj uyumluluğu
- Düşük Profil: 4mm yükseklik ile kompakt tasarım
- Düşük DCR: 0.55Ω ile verimli enerji kullanımı
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası
- Yüksek Enerji Depolama: 220μH ile verimli enerji depolama
- Düşük Kaçak Akı: Hassas komponentlerin yakınında kullanılabilir
- Güvenilir Performans: Endüstriyel kalite standartları
Montaj ve Kullanım
220uH 10x10mm 1.5A SMD Güç Bobini'nin PCB montajı ve kullanımı hakkında bilgiler.
İpucu: 220μH değerindeki güç bobinleri, tipik olarak 50-200kHz frekans aralığında çalışan DC-DC dönüştürücülerde optimum performans gösterir. Bu bobin değeri, 3.3V veya 5V çıkış sağlayan ve 1A altında akım gerektiren düşük güçlü uygulamalar için idealdir. PCB tasarımında, bobinin etrafında diğer manyetik komponentlerle en az 2-3mm mesafe bırakmak, karşılıklı etkileşimi minimize eder. 0.55Ω DCR değeri, 1.5A'de yaklaşık 1.24W güç kaybına yol açacağından, termal yönetim için PCB üzerinde bir miktar bakır alan bırakmak faydalıdır. EMI filtreleme uygulamalarında, bobinin giriş ve çıkışına bypass kapasitörleri (tipik olarak 0.1μF-10μF) ekleyerek filtreleme performansını artırabilirsiniz.
PCB Tasarımı ve Montaj İpuçları:
- Pad Boyutları: Tipik olarak 10.5mm x 10.5mm
- PCB İz Genişliği: 1.5A için en az 0.8mm bakır genişliği yeterlidir
- Lehimleme: Standart reflow profili (260°C max, 10s)
- Yerleşim: Manyetik komponentlerden ve hassas devrelerden uzak tutun
- EMI Kontrol: Manyetik kalkan etkili olsa da yerleşime dikkat edin
- Termal Yönetim: Genellikle özel termal tasarım gerektirmez
Devre Tasarım İpuçları:
- Dönüştürücü Tasarımı: 50-200kHz frekans aralığı optimal çalışma sağlar
- Rippel Akımı: Yüksek indüktans düşük rippel akımı sağlar
- Filtreleme: EMI/RFI filtreleme için LC devrelerinde kullanılabilir
- Akım Sınırları: 1.5A sınırını aşmamaya dikkat edin
- DCR Kayıpları: 0.55Ω ile I²R kayıplarını hesaplayın
Sorun Giderme ve İpuçları
220uH 10x10mm 1.5A SMD Güç Bobini kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- DCR Kayıpları: Verimlilik kritik uygulamalarda akımı sınırlayın
- Sinyal Bozulması: Hassas sinyal hatlarından uzak yerleştirin
- Satürasyon: 1.5A akım sınırını aşmayın
- Rezonans: Çıkış kapasitörlerini önerilen değerlerde kullanın
- Yüksek Frekansta Performans Düşüşü: 200kHz altı frekanslar için kullanın
Verimli Kullanım İpuçları
- Düşük-orta frekanslı uygulamalarda tercih edin
- EMI hassasiyeti olan devrelerde filtre olarak kullanın
- DC-DC dönüştürücülerde düşük çıkış rippel akımı için idealdir
- Akım değerinin 1.0-1.2A aralığında kullanılması optimum verimlilik sağlar
- Batarya ile çalışan devrelerde düşük frekanslı DC-DC dönüştürücüler için uygundur
