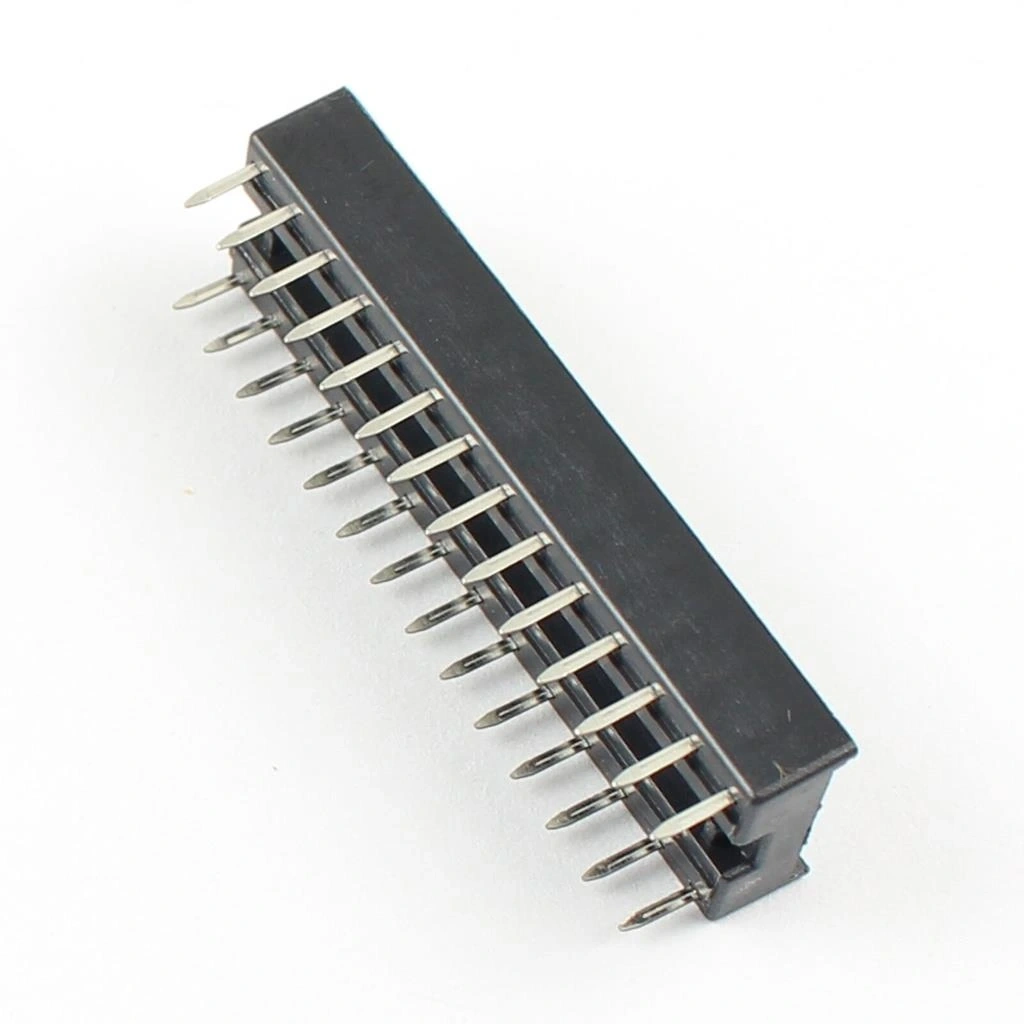

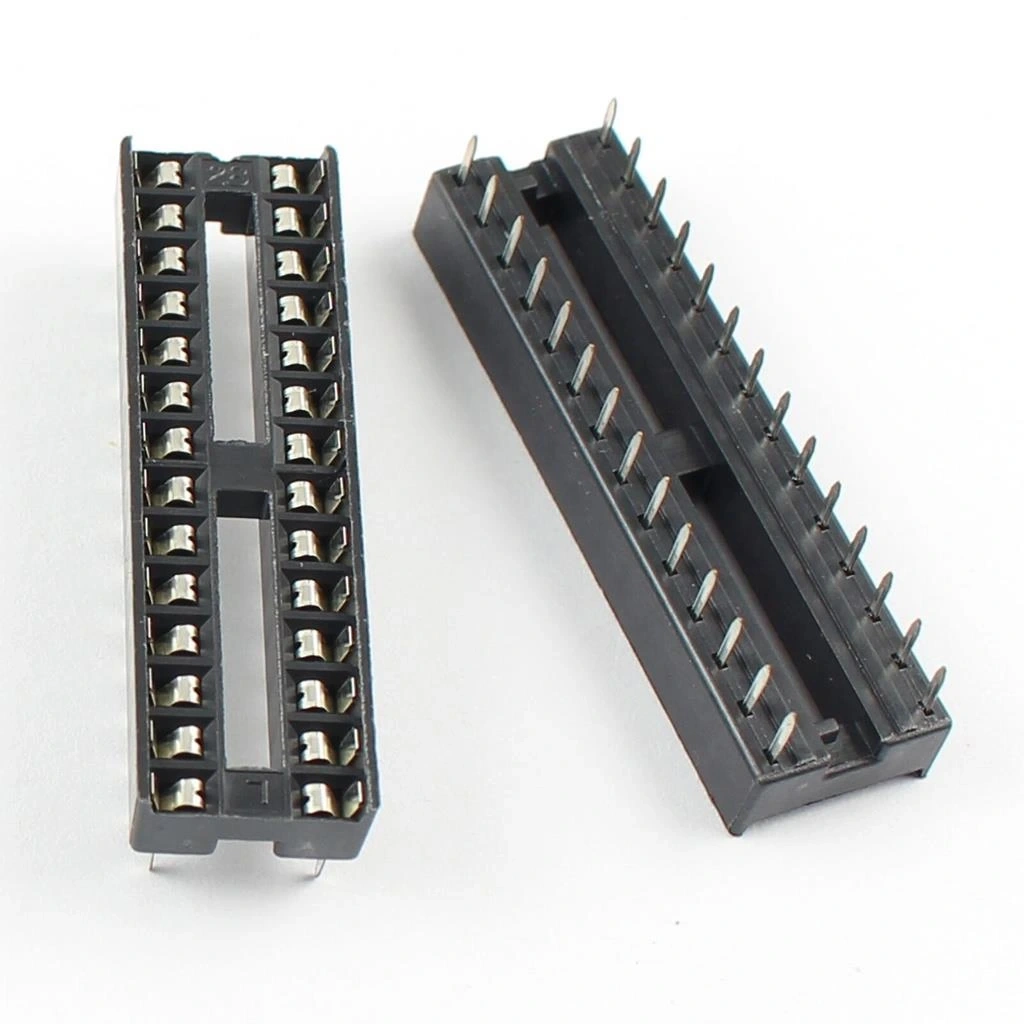

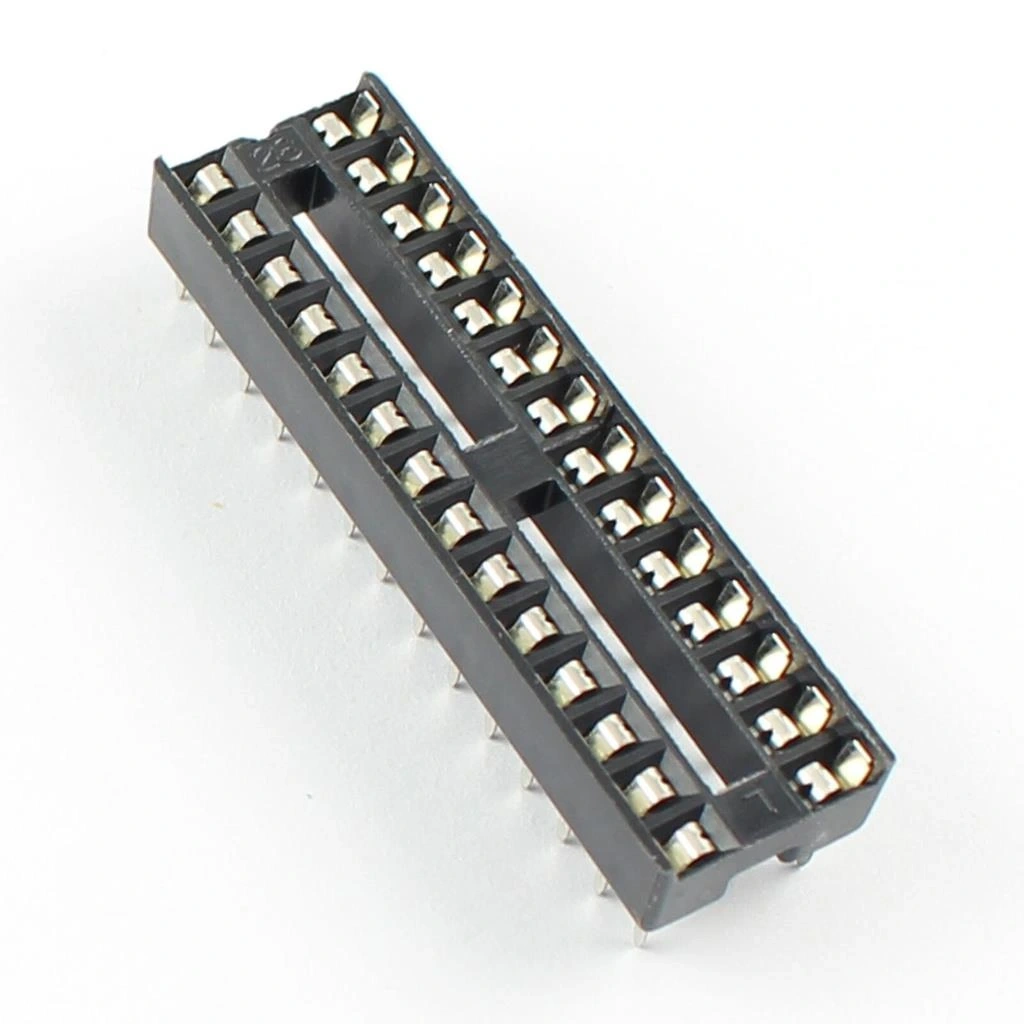

20 Pin Entegre Soketi
20 Pin Entegre Soketi, 20 pinli DIP (Dual In-line Package) entegrelerin PCB'ye kolay montajını ve gerektiğinde değiştirilmesini sağlayan bir bağlantı elemanıdır. Standart 0.3 inç (7.62mm) satır aralığına sahip bu soket, yüksek kaliteli termoplastik gövdesi ve güvenilir kontak yapısıyla uzun ömürlü kullanım sağlar.
Entegreleri lehim ısısından koruyan ve gerektiğinde lehimleme yapmadan değiştirme imkanı sunan bu entegre soketi, prototip geliştirmeden seri üretime kadar birçok elektronik uygulama için ideal bir çözümdür. Dayanıklı yapısı ile tekrarlı kullanımlarda bile güvenilir bağlantı sağlar.
20 pinli mikrodenetleyiciler, ADC/DAC entegreleri ve çeşitli interfeys çipleri için uygun olan bu soket, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak elektronik devrelere modülerlik ve servis kolaylığı kazandırır. PIC, PLD ve mantık entegre grupları için mükemmel bir çözümdür.

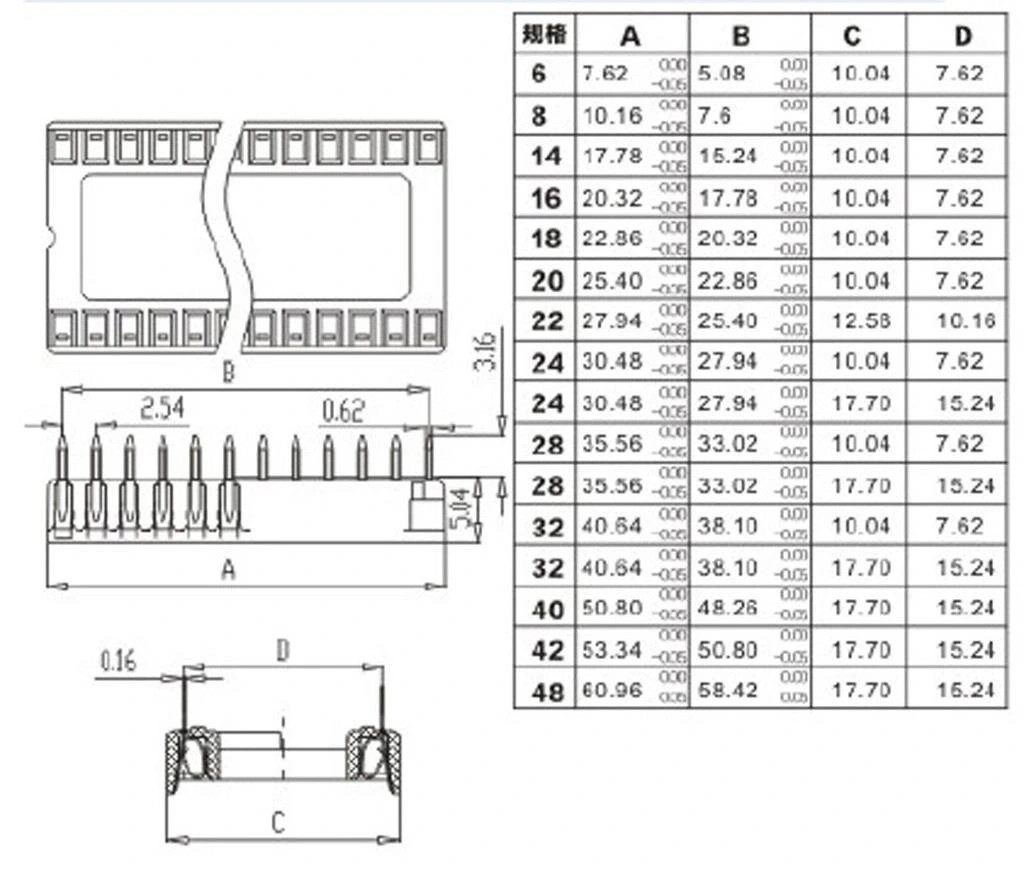

Teknik Özellikler
20 Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Pin Sayısı: 20
- Paket Tipi: DIP (Dual In-line Package)
- Pin Aralığı: 0.1 inç (2.54mm)
- Satır Aralığı: 0.3 inç (7.62mm)
- Satır Sayısı: 2
- Satır Başına Pin: 10
- Malzeme: Siyah termoplastik (UL94V-0 yanmazlık sınıfı)
- Kontak Malzemesi: Pirinç, nikel ve altın kaplama
- Kontak Direnci: <20mΩ
- İzolasyon Direnci: >1000MΩ
- Çalışma Sıcaklığı: -40°C ile +105°C arası
- Nominal Akım: 1A (maksimum)
- Nominal Voltaj: 250V AC
- Dielektrik Dayanım: 500V AC, 1 dakika
- Lehimleme Profili: 260°C için maksimum 10 saniye
- Takma/Çıkarma Ömrü: Minimum 100 döngü
- Montaj Tipi: Through Hole
- Toplam Yükseklik: 4.5mm (tipik)
- Genişlik: 7.5mm (tipik)
- Uzunluk: 25mm (tipik)
- RoHS Uyumluluğu: Evet
Kullanım Alanları
20 Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Mikrodenetleyici Uygulamaları
- PIC mikrodenetleyiciler
- Veri dönüştürücü entegreler
- Programlanabilir mantık devreleri
- Gömülü sistem projeleri
- İletişim arabirim çipleri
Elektronik Prototipleme ve Geliştirme
- Prototip devre kartları
- Elektronik eğitim kitleri
- Test ve ölçüm cihazları
- Deneysel elektronik projeler
- Arduino genişletme modülleri
Endüstriyel Uygulamalar
- Kontrol sistemleri
- Otomatik test ekipmanları
- Sensör arabirim devreleri
- Veri işleme modülleri
- İletişim sistemleri
Avantajlar ve Özellikler
20 Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.
- Kolay Değiştirme: Entegreleri lehimsiz değiştirme imkanı
- Termal Koruma: Entegreleri lehim ısısından koruma
- Esnek Tasarım: Hızlı komponent değişimi ve güncelleme
- Test Kolaylığı: Farklı entegrelerle test yapabilme
- Bakım Avantajı: Arızalı entegrelerin kolay değişimi
- Güvenilir Kontak: Altın kaplamalı kontak noktaları
- PCB Koruma: Tekrarlı lehimleme hasarından koruma
- Uzun Ömür: Dayanıklı malzeme ve kontak yapısı
- Standart Uyumluluk: 20 pinli DIP entegrelerle tam uyum
- Endüstriyel Kalite: Profesyonel üretim standartları
Kullanım ve Montaj
20 Pin Entegre Soketi'nin kullanımı ve montajı hakkında bilgiler.
İpucu: Entegre soketini PCB'ye lehimlerken ilk önce çapraz köşeleri lehimleyin, soketin düz oturduğunu kontrol edin, sonra diğer pinleri lehimleyin.
PCB Montaj Adımları:
- PCB üzerindeki soket için tasarlanmış 20 delikli alanı belirleyin
- Soketi PCB'ye yerleştirin (çentik kısmı entegrenin 1. pin yönünde olmalı)
- Soketi PCB'ye düz bir şekilde bastırın
- İlk olarak çapraz köşelerdeki pinleri lehimleyin
- Soketin PCB'ye düzgün oturduğunu kontrol edin
- Kalan pinleri sırayla lehimleyin
- Lehimleme kalitesini kontrol edin
Entegre Takma ve Çıkarma:
- Entegrenin 1. pin işaretini (çentik veya nokta) soketin işaretiyle hizalayın
- Entegre pinlerinin düz ve paralel olduğunu kontrol edin
- Tüm pinlerin soket deliklerine aynı anda girecek şekilde hizalayın
- Entegre pinlerini sokete dengeli bir şekilde bastırın
- Entegre çıkarmak için düz uçlu tornavida veya entegre çektirme aleti kullanın
Bakım ve Kullanım İpuçları:
- Soket kontaklarını temiz ve oksidasyondan uzak tutun
- Entegre pinlerinin temiz ve düz olduğundan emin olun
- Yüksek titreşimli ortamlarda ek sabitleme yöntemleri kullanın
- Aşırı kuvvetle entegre takmaktan kaçının, pinler bükülebilir
- Kullanılmayan soketleri toz ve nemden koruyun
Sorun Giderme ve İpuçları
20 Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Gevşek Kontak: Entegre pinlerini hafifçe dışa doğru bükün veya yeni soket kullanın
- Eğri Lehimleme: Lehimlemeyi tekrarlayın, soketin düz oturmasını sağlayın
- Bükülmüş Entegre Pinleri: İnce pense ile dikkatli şekilde düzeltin
- İletişim Hataları: Kontak noktalarını temizleyin, oksitlenmeyi giderin
- Entegre Yerleştirme Zorluğu: Pin hizalamasını kontrol edin, zorlama yapmayın
Kontak Temizliği ve Bakımı
- İzopropil alkol veya elektronik kontak temizleyici kullanın
- Yumuşak fırça veya pamuklu çubukla kontakları temizleyin
- Basınçlı hava ile soket içindeki tozları temizleyin
- Temizlik sonrası tamamen kurumaya bırakın
- Oksitlenmiş kontaklar için özel elektronik kontak temizleyiciler kullanın
Performans İyileştirme
- Kritik uygulamalar için altın kaplamalı kontak yüzeyleri tercih edin
- Titreşimli ortamlarda düşük profilli veya sıkı tutunmalı soketler kullanın
- Yüksek frekanslı uygulamalarda kontak direncinin etkisini göz önünde bulundurun
- Düzenli bakım ve temizlik ile soket ömrünü uzatın
- Nem ve korozif ortamlarda kullanılacak soketlere koruyucu kaplama uygulayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Çeşitli entegre soketleri ile entegrelerinizi koruyun ve kolay değiştirilebilir hale getirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
20 pin entegre soketi hangi entegrelerle kullanılır?
PIC16F serisi mikrodenetleyiciler, ATtiny mikrodenetleyiciler, CPLD entegreleri, 20 pinli ADC/DAC dönüştürücüler, SRAM bellek çipleri ve iletişim entegreleriyle kullanılabilir.
Soketi lehimlerken nelere dikkat etmeliyim?
Önce çapraz köşeleri lehimleyin, soketin PCB'ye paralel olduğunu kontrol edin, uygun ısı ve lehim kullanın, soğutma için vakit tanıyın.
Entegre takılıp çıkarılırken nelere dikkat edilmeli?
Doğru yön hizalaması, pin eğilmelerini önleme, aşırı güç kullanmama, çıkarma için özel alet kullanma ve pinlerin temiz/düz olduğundan emin olma.
Çeşitli soket kalitelerinin farkı nedir?
Yüksek kaliteli soketler altın kaplama, güçlü tutuş kuvveti, dayanıklı malzeme, düşük kontak direnci ve daha uzun kullanım ömrü sunar.
Entegre soketi kullanmanın dezavantajları var mıdır?
Ek kontak direnci, parazitik kapasitans, titreşimli ortamlarda kontak sorunları, PCB üzerinde daha fazla alan kaplamak ve maliyeti artırması.
PCB tasarımında entegre soketi için nelere dikkat edilmeli?
Delik çaplarını doğru boyutlandırma, yeterli boşluk bırakma, pim numaralarını işaretleme, ısı dağılımı için yeterli alan sağlama ve mekanik stres noktalarından kaçınma.
Soket kontakları zamanla bozulur mu?
Evet, sürekli takma-çıkarma, oksitlenme ve mekanik aşınma kontakları zayıflatabilir. Düzenli bakım ve kontrol, yüksek kaliteli soket seçimi bu etkiyi azaltır.
Yüksek titreşimli ortamlarda soket nasıl kullanılmalı?
Yaylı veya sıkı tutan soketler seçilmeli, entegre ilave olarak sabitlenmeli, PCB destekli olmalı veya doğrudan lehim tercih edilmelidir.
