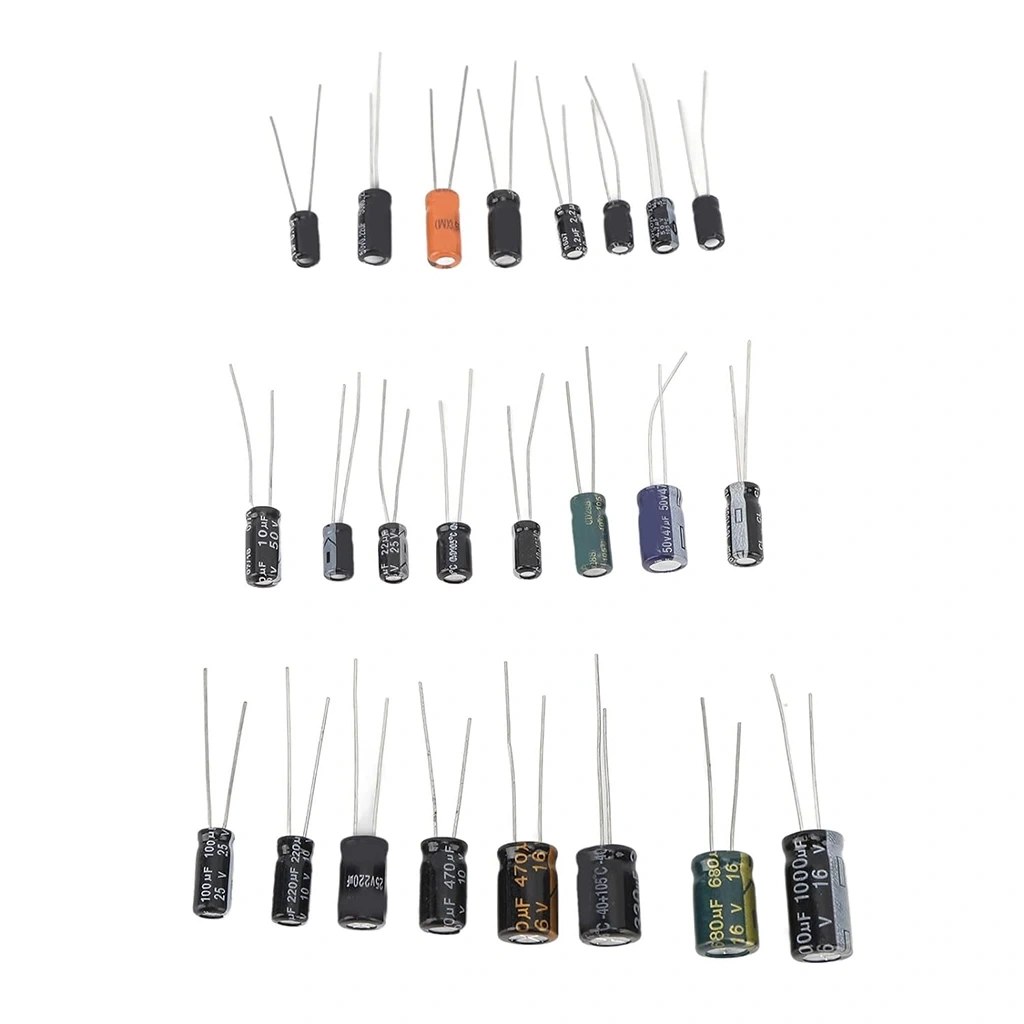

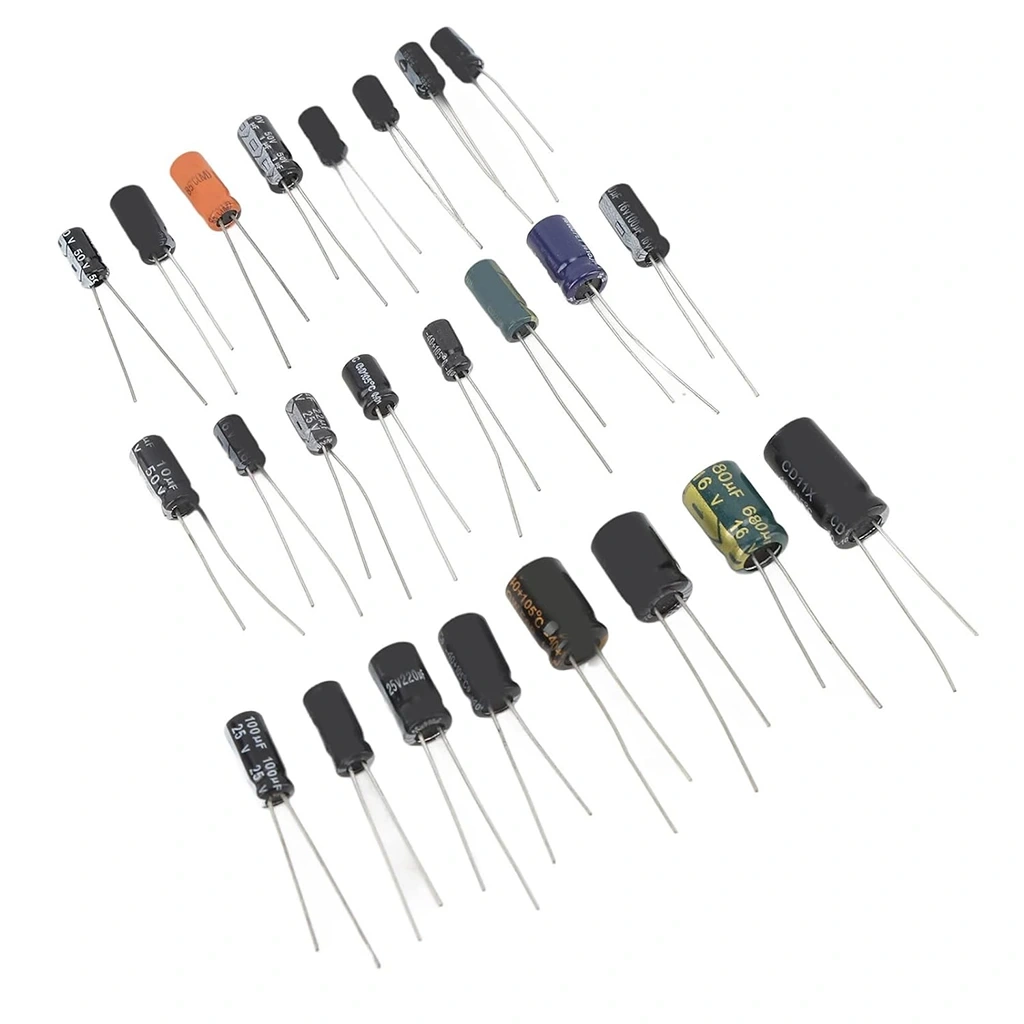

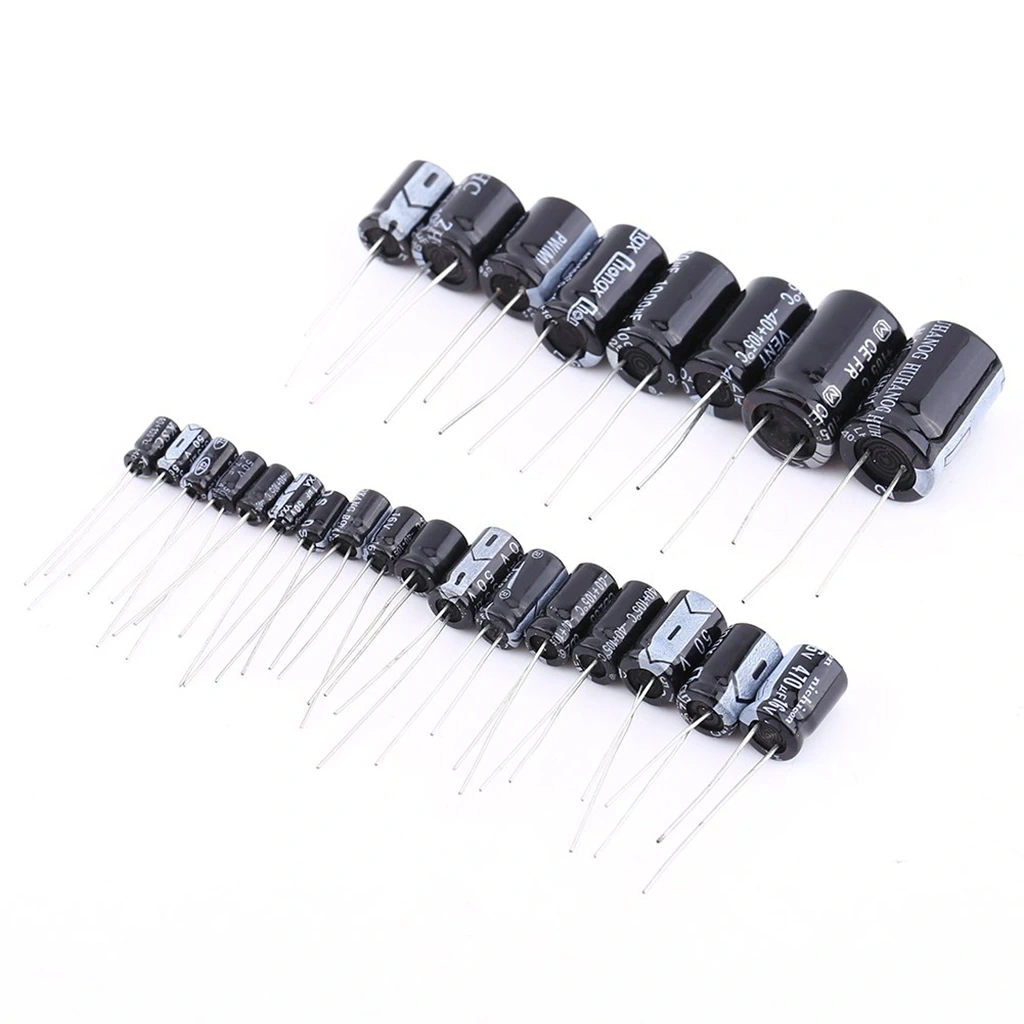

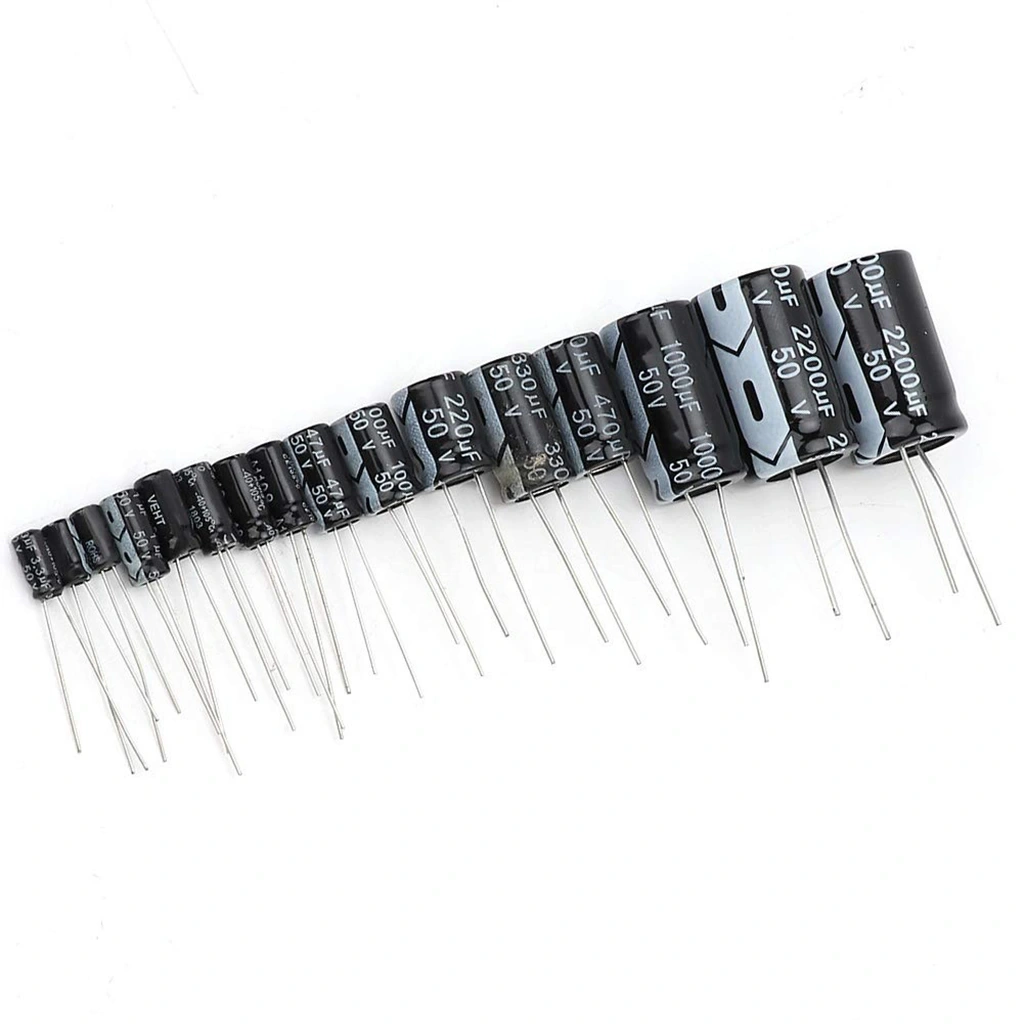

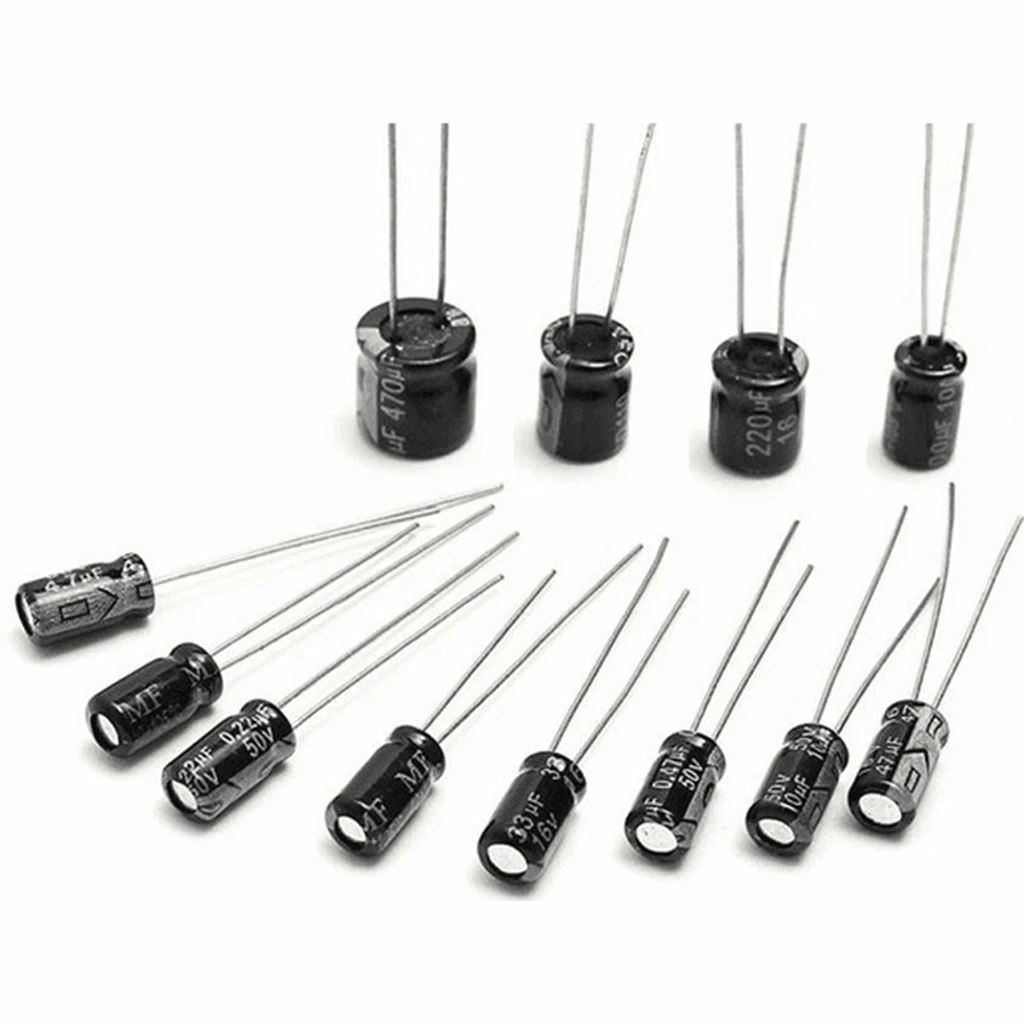

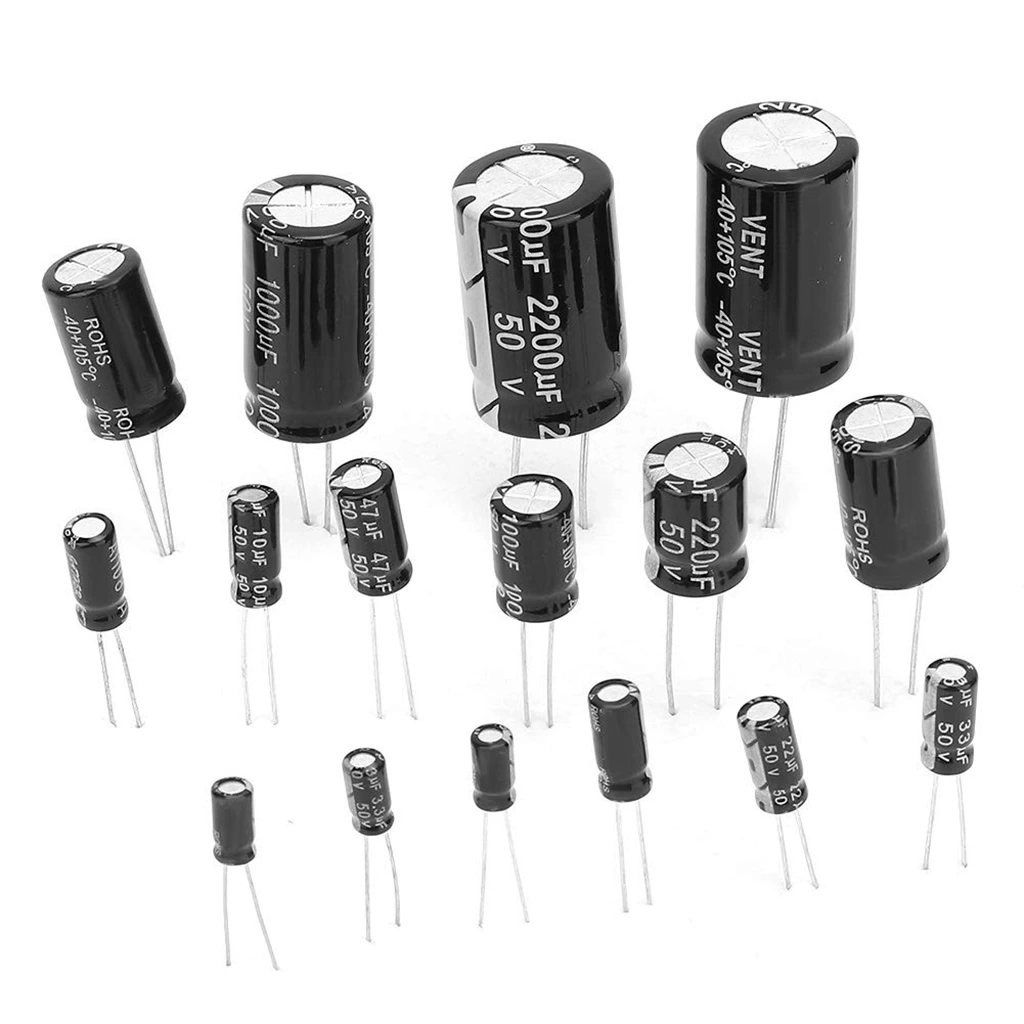

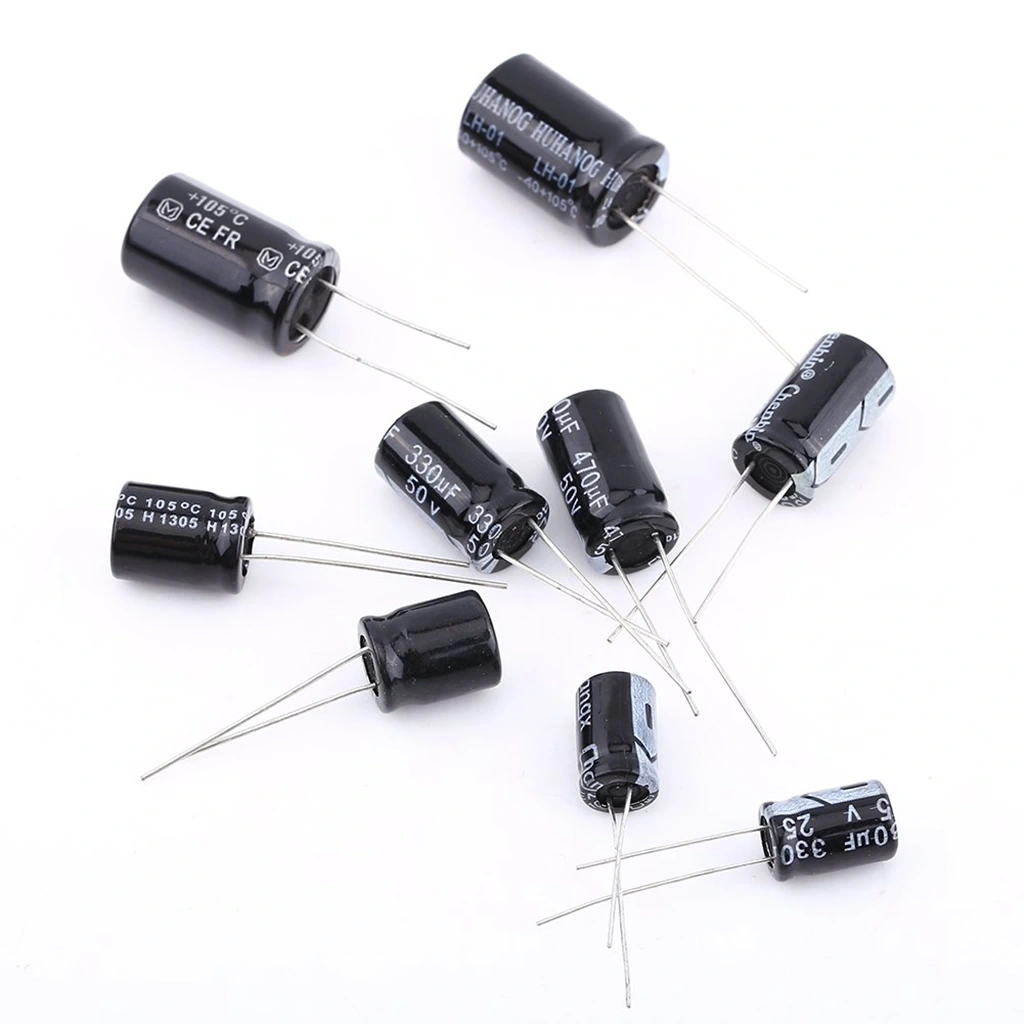

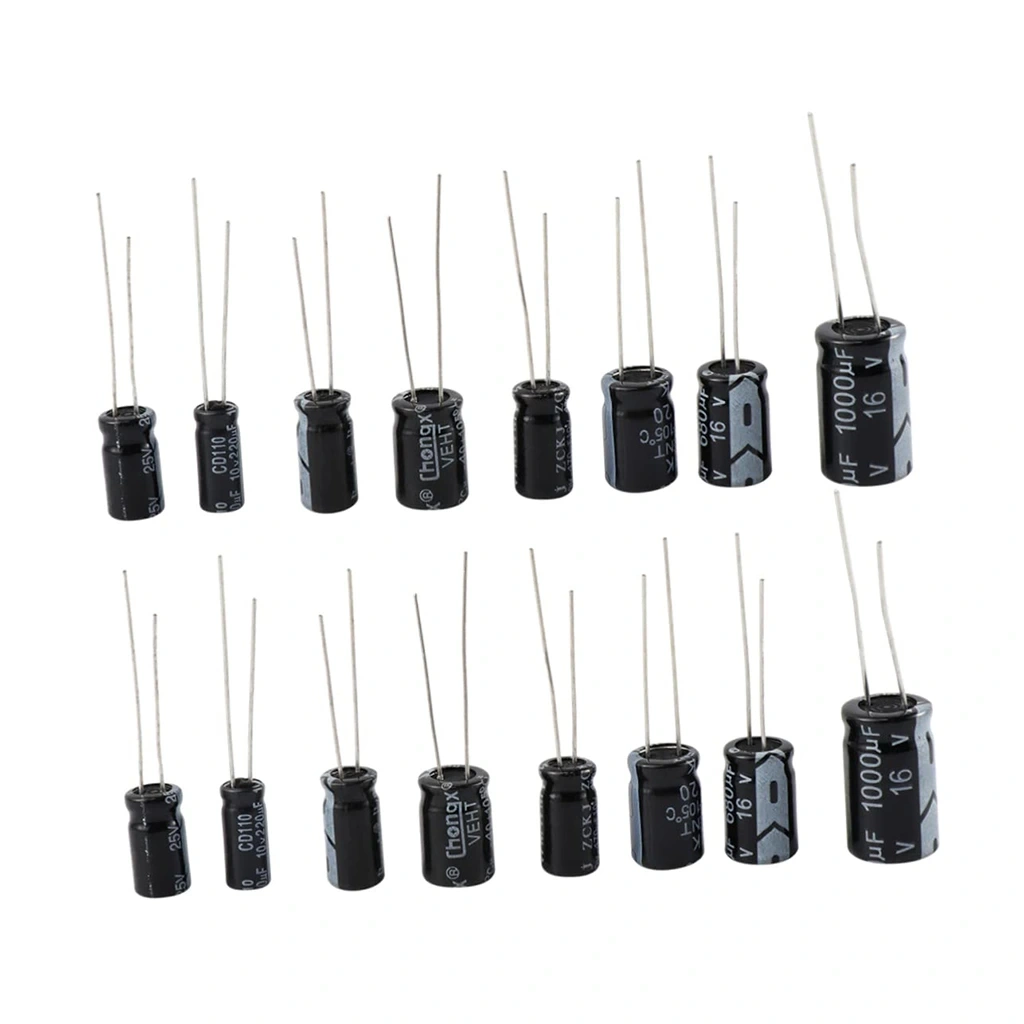

1uF 50V Kondansatör 12x5mm
1uF 50V Kondansatör, elektronik devrelerde sinyal filtreleme, zamanlama ve dekuplaj uygulamaları için tasarlanan orta-düşük kapasitanslı bir elektrolitik komponenttir. 12x5mm boyutlarındaki kompakt yapısı ve 50V dayanımı ile PCB alanından tasarruf sağlarken, çeşitli elektronik projelerde güvenilir performans sunar.
Radyal bacak yapısı ile geleneksel THT montaja uygun olan bu kondansatör, sinyal filtreleme devrelerinde, kuplaj ve dekuplaj uygulamalarında ve hassas zamanlama devrelerinde etkili çözüm sağlar.
Elektronik devrelerde sıkça kullanılan uF kondansatör, diğer elektronik komponentler ile birlikte kullanıldığında, devrelerin daha kararlı çalışmasını ve sinyal gürültülerinin etkili bir şekilde bastırılmasını sağlar.
Teknik Özellikler
1uF 50V Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Kapasitans Değeri: 1 µF (mikrofarad)
- Voltaj Değeri: 50.0V DC
- Tolerans: ±20% (tipik)
- Kondansatör Tipi: Alüminyum Elektrolitik
- Polarite: Polarize (kutuplu)
- Montaj Tipi: THT (Through-Hole Technology)
- Paket Boyutu: 12mm (uzunluk) x 5mm (çap)
- Terminal Aralığı: 2.0mm (tipik)
- Terminal Tipi: Radyal bacaklar
- ESR (Eşdeğer Seri Direnç): Orta (tipik < 2 Ohm)
- Ripple Akımı: ~40-60mA @ 100kHz (tipik, 85°C)
- Çalışma Sıcaklığı: -40°C ile +85°C arası
- Ömür Beklentisi: ~2000-5000 saat @ 85°C
- Frekans Karakteristiği: Orta frekans aralığında etkili
- Kaçak Akım: < 3µA (tipik)
- Dielektrik Tip: Alüminyum oksit
- Muhafaza Malzemesi: Alüminyum, epoksi reçine kaplamalı
- RoHS Uyumluluğu: Evet
- Kurşunsuz: Evet
- Optimum Çalışma Frekansı: 100Hz - 100kHz
Kullanım Alanları
1uF 50V Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal İşleme ve Filtreleme
- AC sinyal kuplajı
- Alçak/yüksek geçiren filtreler
- Frekans ayırma devreleri
- Ton kontrol devreleri
- Aktif filtre uygulamaları
Zamanlama ve Osilatör Devreleri
- RC zamanlama devreleri
- 555 Timer uygulamaları
- Monostable/astable multivibratörler
- PWM frekans ayarlama
- Osilatör devreleri
Mikrodenetleyici ve Dijital Uygulamalar
- I/O pin dekuplajı
- Referans gerilim filtresi
- ADC/DAC giriş filtreleme
- Sensör sinyal şartlandırma
- Röle/selenoid sürücü devreleri
Avantajlar ve Özellikler
1uF 50V Kondansatör'ün sağladığı avantajlar ve çözümler.
- Kompakt Boyut: 12x5mm boyutu ile PCB alanından tasarruf
- Yüksek Voltaj Dayanımı: 50V değeri ile geniş uygulama alanı
- Sinyal Bütünlüğü: Etkili AC sinyallerin kuplajı ve filtreleme
- Çok Yönlülük: Dijital ve analog devrelerde kullanım
- Zamanlama Hassasiyeti: RC zamanlama devrelerinde kararlı performans
- Kolay Montaj: Radyal bacak yapısı ile basit THT lehimleme
- Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası güvenilir çalışma
- Uzun Ömür: Endüstriyel standartlarda dayanıklılık
- Uygun Maliyet: Ekonomik fiyatla kaliteli filtreleme çözümü
- Düşük Kaçak Akım: Hassas devrelerde güvenilir kullanım
Montaj ve Kullanım
1uF 50V Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.
İpucu: 1uF değerindeki kondansatörler, filtreleme uygulamalarında büyük fark yaratır. AC sinyallerin kuplajında, kondansatörün reaktans değerini Xc = 1/(2πfC) formülüyle hesaplayın. 1uF için 50Hz'de yaklaşık 3.2kΩ, 1kHz'de 159Ω, 10kHz'de sadece 16Ω reaktans gösterir. Bu, düşük frekanslarda sinyali bloke ederken, yüksek frekanslarda geçireceği anlamına gelir. 555 timer entegresiyle yapılan zamanlayıcı devrelerinde, 1uF kondansatör ve 100kΩ direnç ile yaklaşık 0.1 saniye gecikme elde edilir (t=1.1RC). Elektrolitik kondansatörlerin polaritesine her zaman dikkat edin - sinyal kuplajı uygulamalarında, kondansatörün pozitif bacağı her zaman daha yüksek DC potansiyel olan tarafa bağlanmalıdır.
Montaj tavsiyeleri:
- Polarite: Negatif (-) ve pozitif (+) bacakları doğru bağlayın
- PCB Tasarımı: 2.0mm terminal aralığına uygun delik mesafesi sağlayın
- Lehimleme: Kısa süreli ısı uygulaması (300-350°C, 2-3 saniye)
- Yerleşim: Sinyal hatlarına yakın veya dekuplaj noktalarına yerleştirin
- Isı Yönetimi: Isı kaynaklarından uzakta monte edin
Kullanım önerileri:
- Sinyal Kuplajı: AC sinyallerin iletimi, DC bileşenlerin bloklanması
- Zamanlama: RC zaman sabitini t=RC formülüyle hesaplayarak doğru direnci seçin
- Dekuplaj: IC besleme pinlerinin yakınına yerleştirerek gürültü bastırma
- Voltaj Derecelendirmesi: Nominal voltajın en fazla %70-80'i kadar yükleyin
- Paralel Bağlama: Farklı değer kondansatörlerle geniş frekans aralığı filtreleme
Sorun Giderme ve İpuçları
1uF 50V Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Filtreleme: Daha büyük kapasitans veya paralel kondansatörler kullanın
- DC Kaçağı: Kuplaj uygulamalarında kondansatörün kaçak akımını kontrol edin
- Sinyal Bozulması: Kondansatörün frekans yanıtını kontrol edin
- Zamanlama Sapması: Değer toleransını dikkate alarak hesaplama yapın
- Ters Bağlantı: Polariteyi kontrol edin, ters bağlantı kondansatöre zarar verir
Tasarım İpuçları
- Kuplaj uygulamalarında AC sinyalin en düşük frekansına göre kondansatör seçin
- RC alçak geçiren filtre kesim frekansını Fc=1/(2πRC) formülüyle hesaplayın
- Hassas zamanlama için metal film kondansatörleri tercih edin
- Negatif bacağının referans/toprak ile aynı potansiyelde olması önemlidir
- Seri bağlanan kondansatörler için toplam kapasitans azalır: 1/Ct = 1/C1 + 1/C2
- Osilatör devrelerinde sıcaklık değişimine duyarlılığı dikkate alın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve türlerde kondansatörler ile elektronik devrelerinizi tamamlayın.
Ürünleri İncele →
Çeşitli değerlerde UF kondansatörler ile sinyal filtreleme ve zamanlama devreleri oluşturun.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kondansatörler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
1uF 50V kondansatör hangi uygulamalar için idealdir?
Sinyal kuplajı, zamanlama devreleri, RC filtreler, 555 timer uygulamaları, osilatörler, sensör filtreleme ve mikrodenetleyici I/O dekuplajı için idealdir.
1uF kondansatör ile nasıl bir zamanlama devresi yapılır?
1uF kondansatör ve direnç ile RC devresi kurulur. t=1.1RC formülü ile hesaplanır. 100kΩ ile yaklaşık 0.11 saniye gecikme elde edilir.
Kondansatör reaktansı ne anlama gelir ve nasıl hesaplanır?
Reaktans, kondansatörün AC akıma gösterdiği dirençtir. Xc=1/(2πfC) formülüyle hesaplanır. 1uF için 1kHz'de 159Ω değerindedir, frekans arttıkça azalır.
1uF kondansatör ile nasıl bir alçak geçiren filtre yapılır?
1uF kondansatörü çıkışa, direnci girişe yerleştirin. Kesim frekansı Fc=1/(2πRC) formülüyle hesaplanır. 1uF ve 10kΩ ile 16Hz kesim frekansı elde edilir.
Kuplaj kondansatörü nedir ve nasıl seçilir?
Kuplaj kondansatörü, DC bloklar ve AC sinyalleri iletir. İletilecek en düşük frekans için Xc değeri, yük empedansının 1/10'undan küçük olmalıdır.
1uF kondansatör ile ADC giriş filtrelemesi nasıl yapılır?
ADC girişine 1uF kondansatör ve kaynak empedansının yanına küçük bir direnç ekleyin. Örnekleme frekansının 5-10 katı kesim frekansı seçin.
Elektrolitik kondansatör yerine film kondansatörü kullanmanın avantajları nelerdir?
Film kondansatörleri daha düşük ESR, daha uzun ömür, ters voltaja dayanıklılık, düşük sızıntı akımı ve daha doğru kapasitans değeri sunar.
1uF kondansatörün paralel ve seri bağlantısı nasıl etki eder?
Paralel bağlantıda toplam kapasitans artar (iki adet 1uF için 2uF). Seri bağlantıda toplam kapasitans azalır (iki adet 1uF için 0.5uF).
