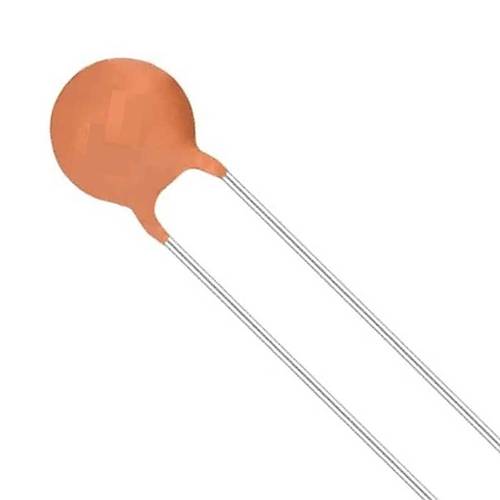

1pF 63V Seramik Mercimek Kondansatör 2.5mm

1pF 63V Seramik Mercimek Kondansatör 2.5mm

1pF 63V Seramik Mercimek Kondansatör, ultra düşük kapasitanslı, yüksek hassasiyetli bir RF komponenttir. 2.5mm pin aralığı ile kompakt PCB tasarımları için uygun olan bu kondansatör, mikrodalga devreleri, hassas zamanlama ve ince ayar uygulamaları için ideal bir çözümdür.

C0G/NP0 dielektrik özelliği ile sıcaklık değişimlerinden etkilenmeyen bu kondansatör, yüksek Q faktörü ve sıfıra yakın sıcaklık katsayısı ile RF ve mikrodalga devrelerinde üstün performans sağlar.

Mercimek formunda tasarlanan bu mercimek kondansatör, düşük parazitik indüktans değerleri sunarken, diğer elektronik komponentler ile birlikte kullanıldığında GHz frekanslarına kadar uzanan mikrodalga ve RF devre uygulamalarında mükemmel sonuçlar verir.

Teknik Özellikler

1pF 63V Seramik Mercimek Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 1 pF (pikofarad)
• Voltaj Değeri: 63.0V DC
• Tolerans: ±0.25pF veya ±0.1pF (tipik C0G/NP0)
• Dielektrik Tipi: C0G/NP0 (Seramik Tip 1)
• Sıcaklık Katsayısı: 0 ±30 ppm/°C
• Montaj Tipi: THT (Through-Hole Technology)
• Paket Stili: Radyal, Mercimek (Disk) şekilli
• Fiziksel Boyut: Yaklaşık Ø3mm x 1.5mm (çap x kalınlık)
• Terminal Aralığı: 2.5mm
• Terminal Tipi: Radyal bacaklar
• ESR (Eşdeğer Seri Direnç): Çok düşük, tipik < 0.01 Ohm
• Q Faktörü: > 1000 @ 1 GHz (tipik)
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Frekans Karakteristiği: GHz seviyelerine kadar kararlı
• Yalıtım Direnci: > 10 GOhm
• Dielektrik Absorpsiyon: < 0.1%
• Kayıp Faktörü (DF): < 0.1% @ 1 MHz
• RoHS Uyumluluğu: Evet
• Kurşunsuz: Evet
• Çalışma Frekansı: DC - 40 GHz

Kullanım Alanları

1pF 63V Seramik Mercimek Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodalga ve RF Uygulamaları

• Mikrodalga osilatör devreleri
• VCO (Voltaj Kontrollü Osilatör) ince ayarı
• Anten eşleştirme ağları
• GHz bandı filtre devreleri
• RF kuplaj ve DC bloklama

Hassas Elektronik Devreler

• Hassas kapasitif sensörler
• Test ve ölçüm ekipmanları
• Frekans ayarlama devreleri
• Kapasitif trim uygulamaları
• Spektrum analizörleri

Telekomünikasyon Sistemleri

• Hücresel baz istasyonları
• Uydu haberleşme cihazları
• Radar sistemleri
• Yüksek frekanslı veri hatları
• Kablosuz alıcı-verici modülleri

Avantajlar ve Özellikler

1pF 63V Seramik Mercimek Kondansatör'ün sağladığı avantajlar ve çözümler.

• Ultra Düşük Kapasitans: 1pF değeri ile hassas ve minimal etki gerektiren uygulamalar için ideal
• Mükemmel Sıcaklık Stabilitesi: C0G/NP0 dielektrik ile geniş sıcaklık aralığında sabit değer
• Yüksek Frekans Performansı: GHz seviyelerine kadar kararlı performans
• Yüksek Q Faktörü: Minimum enerji kaybı ile RF devrelerde optimum verim
• Hassas Tolerans: ±0.25pF veya ±0.1pF ile ince ayar imkanı
• Düşük Parazitik İndüktans: Mikrodalga frekanslarda üstün performans
• Kompakt Boyut: 2.5mm pin aralığı ile yerden tasarruf sağlayan tasarım
• Voltaj Bağımsızlığı: Uygulanan DC voltajla değişmeyen kapasitans
• Düşük Dielektrik Absorpsiyon: Yüksek frekansta minimum kayıp
• Geniş Çalışma Sıcaklığı: -55°C ile +125°C arası güvenilir çalışma

Montaj ve Kullanım

1pF 63V Seramik Mercimek Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Tasarımı: 2.5mm pin aralığı için uygun delik mesafesi sağlayın
• Lehimleme: Kısa süreli ısı uygulaması (300-350°C, 1-2 saniye)
• Terminal Uzunluğu: Parazitik indüktansı azaltmak için bacakları minimum uzunlukta kesin
• Topraklama: RF komponentlerin çevresinde kapsamlı toprak düzlemi oluşturun
• Yerleşim: Yüksek frekans komponentlerinden ve sinyal hatlarından izole edin

Kullanım önerileri:

• Kapasitif Trim: Hassas frekans ayarı gerektiren devrelerde ince ayar için kullanın
• RF Kuplaj: DC bloklamalı yüksek frekanslı sinyal hatlarında kullanın
• Parazitik Kompanzasyonu: İndüktif hatlarda parazitik kapasitansı dengelemek için ekleyin
• RF Matching: Anten ve devre arasında empedans uyumu sağlamak için kullanın
• Hassas Ölçüm: Kapasitif sensör devrelerinde referans kapasitans olarak kullanın

Sorun Giderme ve İpuçları

1pF 63V Seramik Mercimek Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ölçüm Belirsizliği: Özel RF kapasitans metresi kullanın, prob etkilerini kompanze edin
• Parazitik Etkiler: PCB düzenini optimize edin, yalıtım mesafesini artırın
• Frekans Kayması: Termal stabilitesi yüksek PCB malzemesi kullanın (Rogers gibi)
• RF Kaçakları: Koruyucu toprak hatları ekleyin, komponentler arası iyi izolasyon sağlayın
• Empedans Uyumsuzluğu: Mikroşerit hat tasarım kurallarına uyun, RF simülasyon yapın

RF ve Mikrodalga Tasarım İpuçları

• Çift taraflı PCB ile sürekli toprak düzlemi oluşturun
• RF hatları 50 Ohm karakteristik empedansa göre tasarlayın
• Via deliklerini RF hatlara yakın konumlandırarak indüktif etkileri azaltın
• Yüksek frekansta 90° köşelerden kaçının, yumuşak kavisler veya 45° köşeler kullanın
• Mikrodalga frekanslarda komponentler arası etkileşimi azaltmak için koruyucu bariyerler oluşturun
• Parazitik etkileri kontrol etmek için elektromanyetik simülasyon yazılımları kullanın

Paket İçeriği

• 1pF 63V Seramik Mercimek Kondansatör 2.5mm
