1N5351BRL 14V 5% 5W Zener Diyot

1N5351BRL 14V 5.5W Zener Diyot

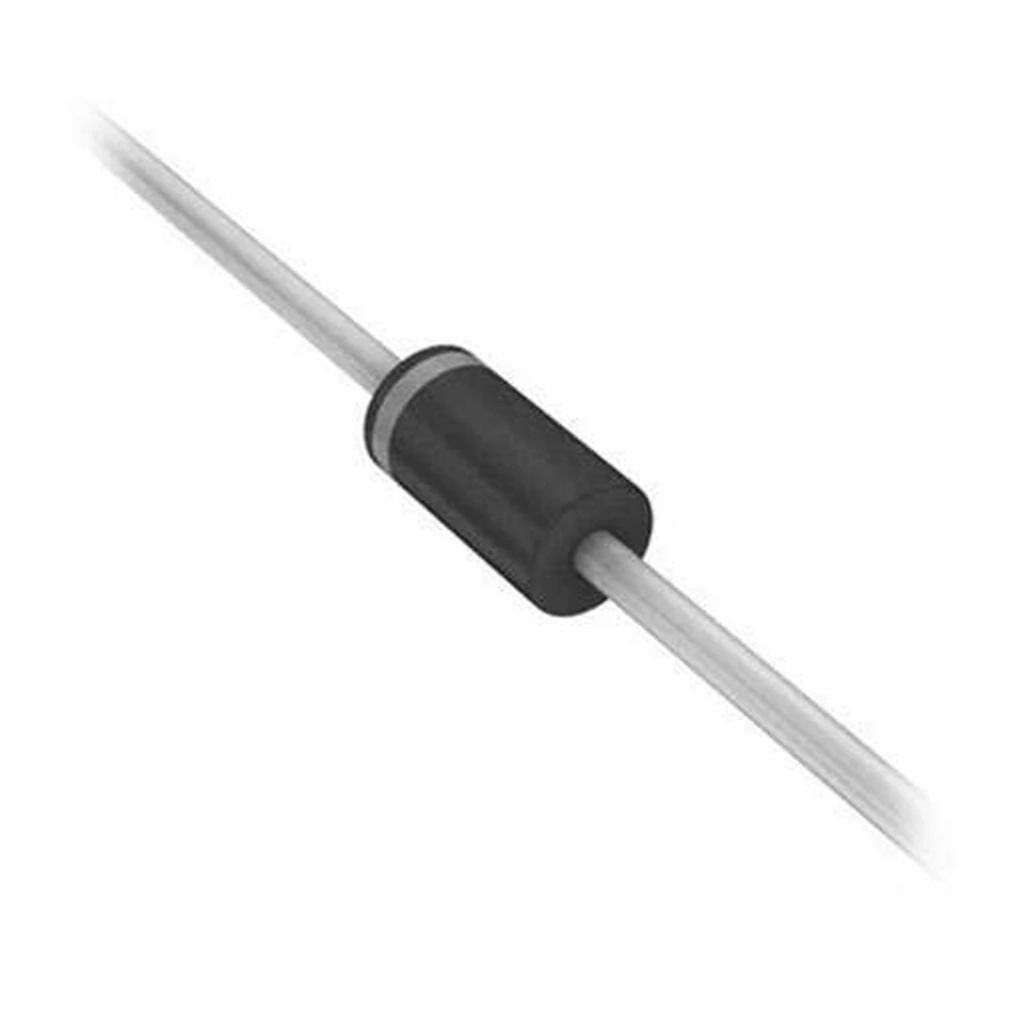

1N5351BRL 14V 5.5W Zener Diyot, yüksek güç uygulamaları için tasarlanmış güçlü bir zener diyottur. 14V kırılma voltajı ve 5.5W güç kapasitesi ile 12V sistemlerin koruması, endüstriyel güç kaynakları ve yüksek akımlı regülasyon devreleri için ideal olarak kullanılabilen dayanıklı bir komponenttir.

DO-15 (Axial) kılıfı ile yüksek güç dağıtımı sağlayan bu zener diyot, güçlü voltaj regülasyonu, koruma ve endüstriyel uygulamalarda sıklıkla tercih edilen bir elemandır.

14V voltaj değeri ile 12V sistemlere ideal koruma marjı sağlayan bu diyot, diğer elektronik komponentler ile birlikte güç kaynakları, otomotiv elektroniği ve endüstriyel kontrol sistemlerinde güvenilir bir çözüm sunmaktadır.

Teknik Özellikler

1N5351BRL 14V 5.5W Zener Diyot'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Zener Voltajı (Vz): 14.0V ±5%
• Maksimum Güç Kaybı (Pd): 5.5W
• Kılıf Tipi: DO-15 (Axial Lead)
• Maksimum Zener Akımı (Iz): ~392mA
• Çalışma Sıcaklığı: -65°C ile +175°C arası
• Test Akımı (Izt): 50mA
• Maksimum Ters Akım (Ir): <0.5μA @ Vr=10.6V
• Dinamik Direnç (Zzt): <5 ohm
• Sıcaklık Katsayısı: +0.073%/°C
• Montaj Tipi: Through-hole (delikli montaj)
• Fiziksel Boyut: ~7.6mm (uzunluk) x 3.6mm (çap)
• Model Serisi: 1N5333B - 1N5388B serisi
• Voltaj Regülasyon Toleransı: ±5%
• Voltaj-Sıcaklık Katsayısı: ~10.2mV/°C
• Darbeli Güç Kapasitesi: 16W (10ms, tekrarsız)
• Kurulma Süresi: <1μs
• RoHS Uyumluluğu: Evet
• Paketleme: Kutulu Rulo (RL suffix)
• ESD Hassasiyeti: Düşük
• Nem Hassasiyeti Seviyesi (MSL): MSL 1

Kullanım Alanları

1N5351BRL 14V 5.5W Zener Diyot'un kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

12V Sistem Uygulamaları

• 12V güç kaynağı koruması
• Otomotiv elektronik koruma
• Akü şarj kontrol devreleri
• Ağır hizmet güç kaynakları
• Yüksek akımlı 12V regülasyonu

Endüstriyel ve Güç Uygulamaları

• Motor sürücü koruması
• Röle ve solenoid koruma
• İndüktif yük bastırma
• Endüstriyel kontrol sistemleri
• Gerilim darbesi sönümleme

Yüksek Güç Elektronik Devreleri

• SMPS koruma devreleri
• Güç dağıtım sistemleri
• Test ve ölçüm cihazları
• Yüksek akımlı referans voltajları
• Elektronik yük devreleri

Avantajlar ve Özellikler

1N5351BRL 14V 5.5W Zener Diyot'un sağladığı avantajlar ve çözümler.

• Yüksek Güç Kapasitesi: 5.5W ile güçlü koruma
• İdeal 12V Koruma Voltajı: 14V ile optimum marj
• Dayanıklı DO-15 Kılıf: Yüksek güç dağıtım kapasitesi
• Düşük Dinamik Direnç: <5 ohm ile mükemmel regülasyon
• Geniş Çalışma Sıcaklığı: -65°C ile +175°C arası dayanım
• Kolay Montaj: Standart axial lead tasarım
• Çok Yüksek Akım Kapasitesi: 392mA sürekli akım
• Yüksek Darbeli Dayanım: 16W anlık güç kapasitesi
• Hızlı Tepki Süresi: <1μs ile etkin koruma
• RL Suffiksi: Rulo ambalaj ile kolay stok ve montaj

Montaj ve Kullanım

1N5351BRL 14V 5.5W Zener Diyot'un PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 1.0-1.2mm delik çapı önerilir
• PCB Yerleşimi: Geniş ısı dağılımı için bakır alanı bırakın
• Polarite: Katot tarafı genellikle diyot üzerinde bantla işaretlenmiştir
• Lehimleme: Yüksek ısı kapasiteli havya kullanın
• Montaj Pozisyonu: Dikey montaj ile daha iyi soğutma sağlanır
• Isı Yönetimi: 2W üzeri uygulamalarda soğutucu düşünün

Devre Tasarım İpuçları:

• Seri Direnç Hesabı: R = (Vs-14V)/Iz formülü ile hesaplayın
• Minimum Akım: Kararlı voltaj için en az 10-20mA sağlayın
• Maksimum Akım: Pd=Vz*Iz formülüne göre 392mA'i aşmayın
• 12V Koruma: 12V sistemler için ideal 2V koruma marjı sağlar
• Soğutma: Yüksek akımlarda ek soğutma önlemleri düşünün

Sorun Giderme ve İpuçları

1N5351BRL 14V 5.5W Zener Diyot kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Seri direnci artırın, ek soğutma sağlayın
• Yetersiz Regülasyon: Çalışma akımını minimum değerin üzerinde tutun
• Sıcaklık Kaynaklı Voltaj Değişimi: Sıcaklık katsayısını hesaba katın
• PCB Hasar Riski: Yüksek güç uygulamalarında ısı dağılımını iyileştirin
• Düşük Akımda Kararsızlık: Minimum akımı 15-20mA'e çıkarın

Verimli Kullanım İpuçları

• 12V otomotiv ve endüstriyel sistemlerde ideal koruma sağlar
• Yüksek güç kapasitesi, büyük indüktif yüklerin korunmasında avantajlıdır
• Rulo ambalaj (RL suffiksi) otomatik montaj sistemleri için uygundur
• Değişen akımlarda bile sabit voltaj sağlamak için düşük dinamik direnç avantajlıdır
• TVS diyotlarla paralel bağlanarak daha etkin darbe koruması sağlanabilir

Paket İçeriği

• 1N5351BRL 14V 5.5W Zener Diyot
