1M Potansiyometre WH148

1M Potansiyometre WH148

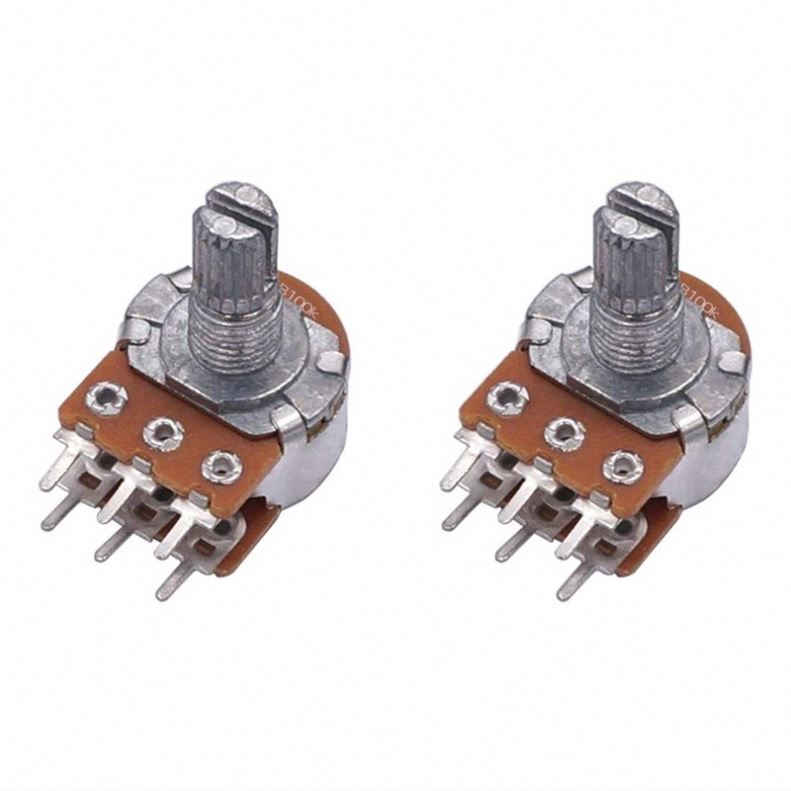

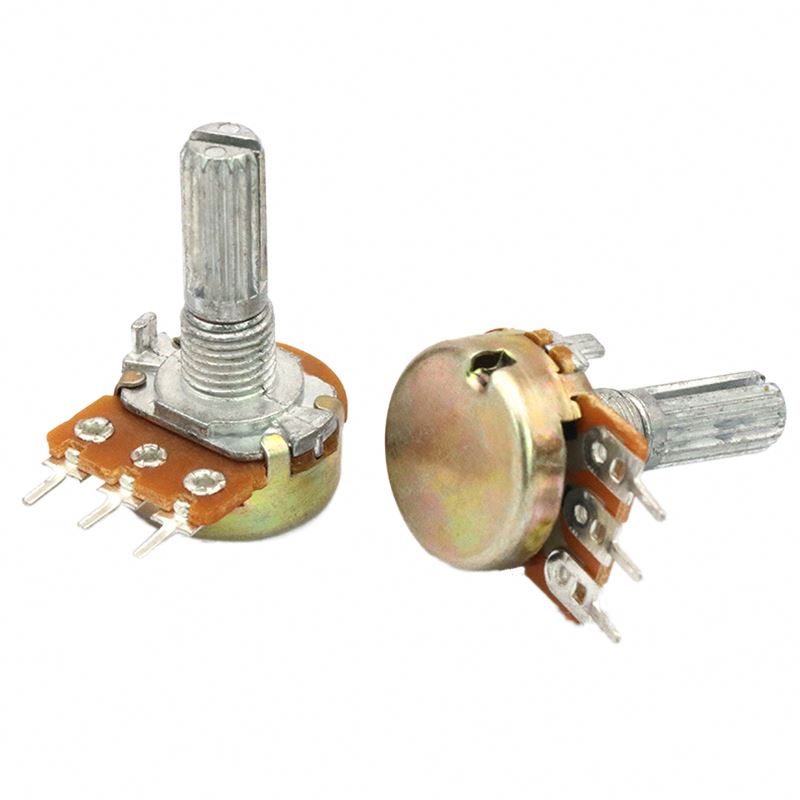

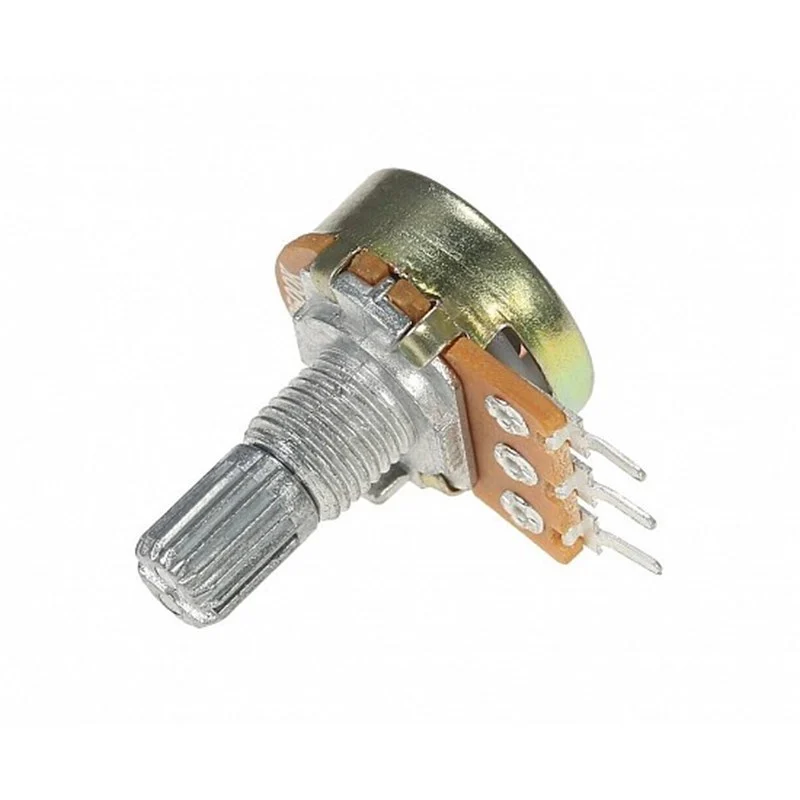

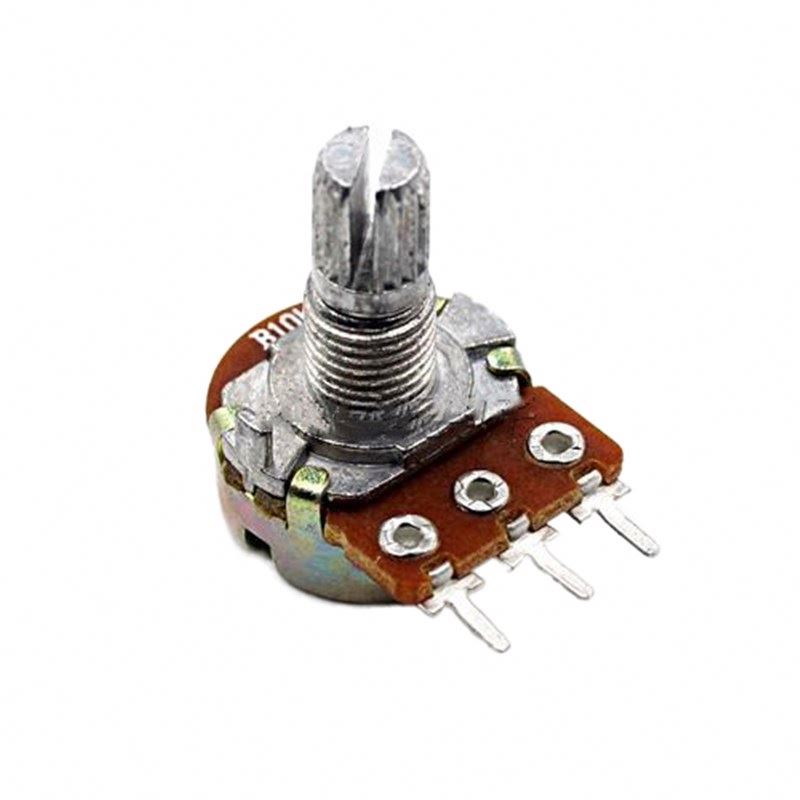

1M Potansiyometre WH148, 1 megaohm direnç değerine sahip, doğrusal (lineer) karakteristikli bir ayarlanabilir direnç elemanıdır. Standart 6mm mil çapı ve dayanıklı yapısı ile elektronik devrelerde hassas gerilim veya akım kontrolü sağlamak için ideal bir komponenttir.

B tipi doğrusal karakteristiğe sahip olan bu Potansiyometre, 1 megaohm (1.000.000 ohm) direnç değeri sayesinde özellikle yüksek empedanslı devrelerde, ses kontrolü uygulamalarında ve hassas gerilim bölücü devrelerinde tercih edilmektedir.

WH148 serisi Elektronik Komponentler arasında yer alan bu potansiyometre, PCB montajına uygun pin yapısı ve ayarlamayı kolaylaştıran düz başlı mili ile hem hobi projelerinde hem de profesyonel uygulamalarda güvenle kullanılabilir.

Teknik Özellikler

1M Potansiyometre WH148'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: WH148
• Direnç Değeri: 1 MΩ (1 Megaohm)
• Tolerans: ±10%
• Potansiyometre Tipi: Döner (Rotary)
• Karakteristik: B Tipi (Lineer)
• Güç Kapasitesi: 0.25W
• Mil Çapı: 6mm
• Mil Uzunluğu: Yaklaşık 15mm
• Mil Tipi: Düz başlı, kesikli
• Montaj Tipi: PCB
• Pin Sayısı: 3
• Pin Aralığı: 2.54mm (0.1")
• Pin Yerleşimi: Tek sıra
• Gövde Çapı: 16mm
• Gövde Malzemesi: Plastik
• Dönüş Açısı: 300° ±5°
• Çalışma Sıcaklığı: -10°C ile +70°C arası
• Dayanıklılık: >100.000 dönüş çevrimi
• Çalışma Gerilimi: 250V DC maksimum
• Renk: Siyah

Kullanım Alanları

1M Potansiyometre WH148'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Ses ve Müzik Elektroniği

• Ses seviyesi kontrolü
• Ton kontrol devreleri
• Mikser panelleri
• Müzik ekipmanları
• Efekt pedalları

Hobi ve Eğitim Projeleri

• Arduino projeleri
• Sensör hassasiyet ayarı
• LED parlaklık kontrolü
• Robot kontrol sistemleri
• Elektronik deney setleri

Endüstriyel ve Profesyonel Uygulamalar

• Hassas gerilim bölücü devreleri
• Test ve ölçüm ekipmanları
• Sinyal seviye ayarlamaları
• Güç kaynağı kontrol devreleri
• Kalibrasyon sistemleri
• Kontrol panelleri

Avantajlar ve Özellikler

1M Potansiyometre WH148'in sağladığı avantajlar ve çözümler.

• Yüksek Direnç Değeri: 1 MΩ ile yüksek empedanslı devrelere uygun
• Doğrusal Karakteristik: B tipi ile orantılı kontrol imkanı
• Standart Boyut: 16mm çap ile yaygın kullanılan boyut
• Kolay Montaj: PCB üzerine doğrudan lehimlenebilir pin yapısı
• Uyumlu Mil: 6mm standart mil ile birçok düğme tipine uygunluk
• Dayanıklı Yapı: 100.000 döngü üzeri kullanım ömrü
• Düşük Gürültü: Hassas direnç elementi ile düşük gürültülü çalışma
• Kesikli Mil: Düğme takılmasını kolaylaştıran kesikli mil yapısı
• Geniş Dönüş Açısı: 300° dönüş açısı ile hassas ayarlama imkanı
• Ekonomik Çözüm: Uygun fiyatlı, yaygın kullanılan model

Bağlantı ve Montaj

1M Potansiyometre WH148'in devre bağlantısı ve montajı hakkında bilgiler.

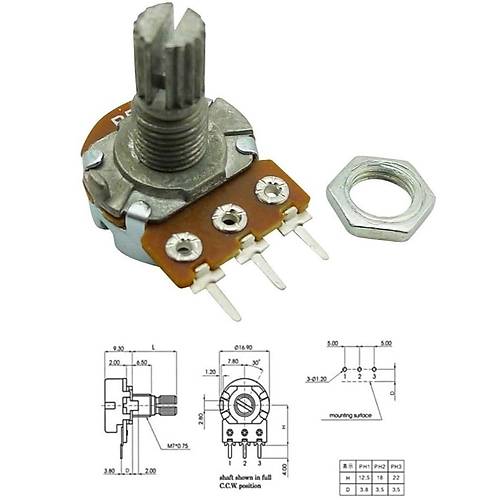

Pin Bağlantıları ve Fonksiyonları:

• 1. Pin (Sol): Potansiyometrenin bir ucu (Minimum direnç yönü)
• 2. Pin (Orta): Sürgü bağlantısı (Wiper), ayarlanabilir çıkış
• 3. Pin (Sağ): Potansiyometrenin diğer ucu (Maksimum direnç yönü)

Gerilim Bölücü Olarak Kullanım:

• 1. Pin: GND (Toprak) bağlantısı
• 3. Pin: +V (Pozitif besleme) bağlantısı
• 2. Pin: Çıkış sinyali (Ayarlanabilir gerilim)
• Saat yönünde çevirince gerilim artar, saat yönünün tersinde azalır

PCB Montaj İpuçları:

• PCB üzerinde standart 2.54mm (0.1") aralıklı delikler açın
• Potansiyometrenin pinlerini PCB deliklerine yerleştirin
• Pinleri PCB'nin alt tarafından lehimleyin
• Mekanik sabitleme için potansiyometrenin gövdesini de lehimleyebilirsiniz
• Lehimlemeden önce potansiyometrenin doğru yönde takıldığından emin olun
• Aşırı ısı uygulamaktan kaçının, potansiyometrenin plastik kısmı zarar görebilir

Sorun Giderme ve İpuçları

1M Potansiyometre WH148 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cızırtılı Ses: Potansiyometreye kontak spreyi sıkın, birkaç kez çevirerek yayılmasını sağlayın.
• Takılma/Zor Dönme: Mekanik engelleri kontrol edin, gövde üzerinde baskı olmadığından emin olun.
• Dengesiz Değişim: Potansiyometrenin ömrünü tamamlamış olabilir, yenisiyle değiştirmeyi düşünün.
• Ölü Noktalar: Direnç elementinde hasar oluşmuş olabilir, yeni bir potansiyometre kullanın.
• Düğme Kayması: Mil üzerindeki kesikli kısım ile düğme içindeki uyumu kontrol edin.

Verimli Kullanım İpuçları

• Yüksek hassasiyet gerektiren uygulamalarda dişli mekanizmalı (multi-turn) potansiyometreler tercih edin
• Sık kullanılan sistemlerde daha yüksek kaliteli potansiyometreler kullanın
• Nemli ortamlarda kapalı tip potansiyometreler tercih edin
• Düğme takılmadan önce milin temiz olduğundan emin olun
• Potansiyometreyi nominal gücünün altında çalıştırarak ömrünü uzatın
• Ayarı korumak için kilit özellikli düğmeler veya yapıştırıcı kullanabilirsiniz
• Titreşimli ortamlarda potansiyometrenin güvenli montajını sağlayın

Paket İçeriği

• 1M Potansiyometre WH148
