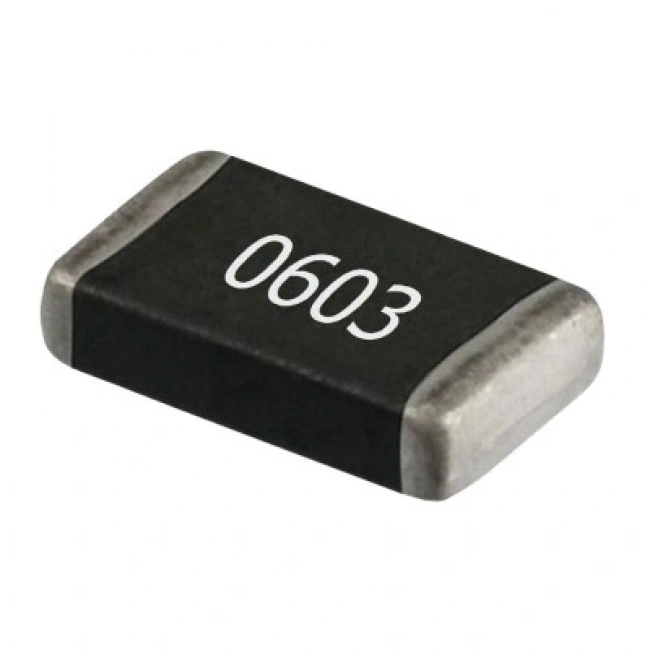

1K 603 1/10 SMD Direnç 5000 Adet (1 Makara)

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara)

1K değerinde 603 kılıflı SMD dirençler, modern elektronik tasarımlarınızda yer tasarrufu sağlayarak verimlilik sunar. Makara formunda sunulan bu paket, otomatik dizgi makineleri ile sorunsuz entegrasyon sağlar.

1/10W güç değeri ile elektronik projelerinizde akım sınırlama, gerilim bölme ve LED sürücü devrelerinde kullanabileceğiniz bu direnç paketi 5000 adet içerir.

Endüstriyel standartlara uygun üretilen SMD direnç makarası, profesyonel elektronik üretim hatlarında ve prototip geliştirme süreçlerinde yüksek performans sağlar.

Teknik Özellikler

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara) ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Direnç Değeri: 1K Ohm (1.000 Ohm)
• Kılıf Tipi: 603 (1608 Metrik)
• Güç Değeri: 1/10W (0.1W)
• Tolerans: ±%5
• Maksimum Çalışma Gerilimi: 50V
• Sıcaklık Katsayısı: ±100 ppm/°C
• Çalışma Sıcaklığı: -55°C ile +125°C arası
• Boyutlar: 1.6mm x 0.8mm x 0.45mm
• Adet: 5000 adet
• Paketleme: Makara (Reel)
• Makara Çapı: 7 inç (178mm)
• RoHS Uyumluluğu: Evet
• Malzeme: Kaliteli metal film
• Yüzey Kaplama: Nikel/Kalay
• Depolama Ömrü: 5+ yıl (uygun koşullarda)

Kullanım Alanları

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara) ürününün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Üretim

• Otomatik dizgi ile seri üretim
• Tüketici elektroniği cihazları
• İletişim ekipmanları
• Bilgisayar donanımları
• Güç kaynağı devreleri

Prototip Geliştirme

• PCB tasarım projeleri
• Elektronik devre prototipleri
• Ar-Ge çalışmaları
• Ölçüm ve test devreleri
• Eğitim amaçlı elektronik laboratuvarları

Devre Fonksiyonları

• LED akım sınırlama
• Pull-up ve pull-down dirençleri
• Gerilim bölücü devreler
• Sinyal zayıflatma
• Giriş/çıkış koruma devreleri

Avantajlar ve Özellikler

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara) ürününün sağladığı avantajlar ve çözümler.

• Endüstriyel Paketleme: Makara formatı ile otomatik dizgi makinelerinde kolay kullanım
• Yüksek Verimlilik: 5000 adetlik paket ile sürekli üretim avantajı
• Kompakt Boyut: 603 kılıf ile minimum PCB alanı kullanımı
• Stabil Performans: Geniş sıcaklık aralığında tutarlı direnç değeri
• Hassas Tolerans: ±%5 ile güvenilir devre performansı
• Çevre Dostu: RoHS uyumlu malzeme içeriği
• Uzun Ömür: Yüksek kaliteli malzeme ile uzun süreli kullanım
• Maliyet Etkinliği: Toplu alım ile birim maliyetinde tasarruf

Montaj ve Kullanım

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara) ürününün montaj ve kullanım bilgileri.

Montaj yöntemleri ve ekipmanlar:

• SMT dizgi makineleri ile otomatik montaj
• Reflow lehimleme fırını
• Sıcak hava lehimleme istasyonu
• İnce uçlu havya (0.5mm veya daha ince)
• SMD cımbız seti
• Lehim pastası veya flux
• Optik büyüteç veya mikroskop

Manuel lehimleme ipuçları:

• Önce pad'lere az miktarda lehim uygulayın
• Flux kullanarak yüzeylerin ıslanmasını kolaylaştırın
• Direnci cımbız ile yerleştirin
• Hızlı ve kontrollü ısıtma yapın
• Antistatik önlemler alın
• İşlem sonrası flux kalıntılarını temizleyin

Sorun Giderme ve İpuçları

1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara) kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Lehim Köprüsü: Pads arası istenmeyen bağlantı, wick veya sıcak hava ile temizleyin.
• Soğuk Lehim: Yetersiz ısı nedeniyle oluşur, yeterli ısı ve uygun lehim malzemesi kullanın.
• Direnç Kayması: Küçük boyutlu bileşenin kayması, flux kullanarak yerinde tutun.
• Zayıf Bağlantı: Pad'lerin oksitlenmesi nedeniyle, lehimlemeden önce temizleyin.
• Aşırı Isınma: Yüksek sıcaklık direnç değerini etkileyebilir, uygun sıcaklık profili kullanın.

Verimli Kullanım İpuçları

• Açılmamış makaraları kuru ve serin ortamda saklayın
• Kullanılmayan kısımları orijinal ambalajında muhafaza edin
• Antistatik önlemler ile ESD hasarından koruyun
• 603 kılıf dirençler için standart PCB pad tasarım kurallarına uyun
• Makarayı dizgi makinesine doğru şekilde yerleştirin
• Stokları FIFO (ilk giren ilk çıkar) mantığıyla kullanın

Paket İçeriği

• 1K 603 1/10 SMD Direnç (5000 Adet - 1 Makara)
