18 Pin Entegre Soketi

18-Pin Entegre Soketi

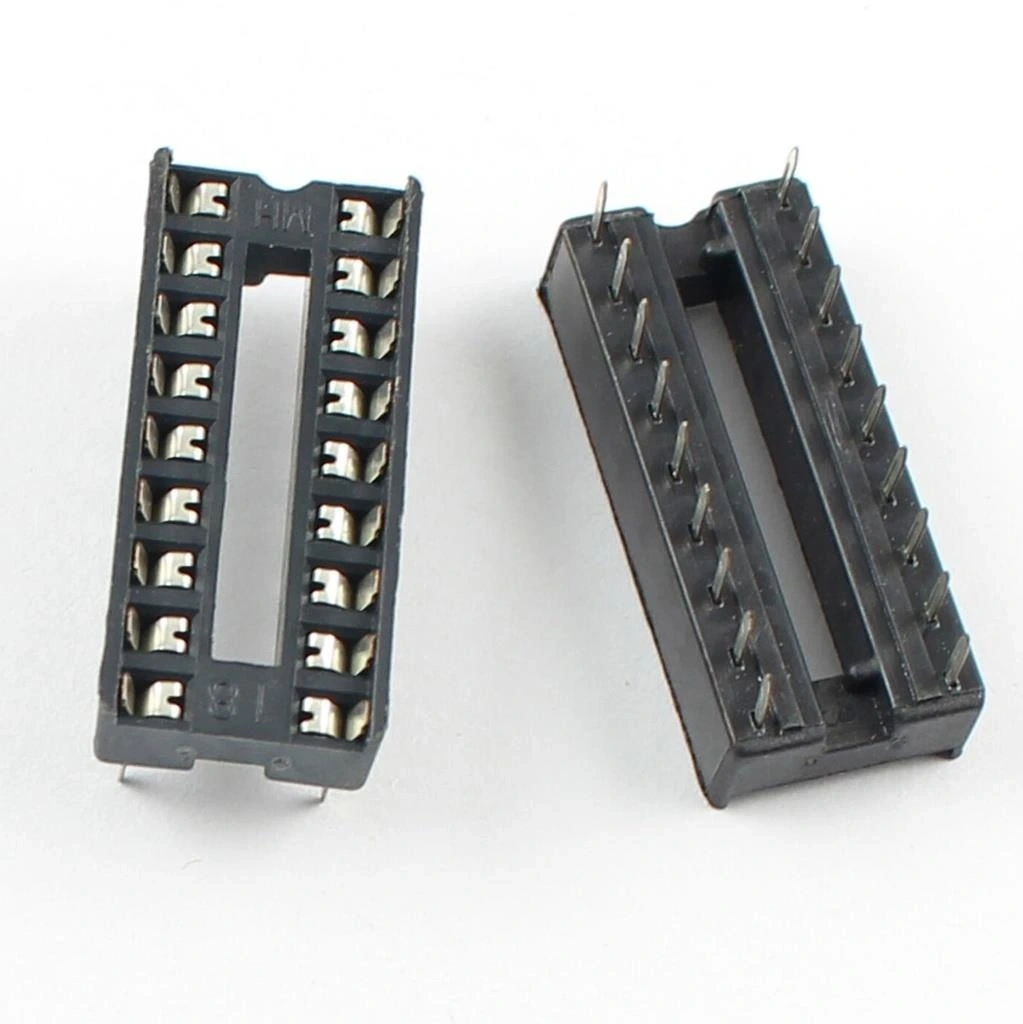

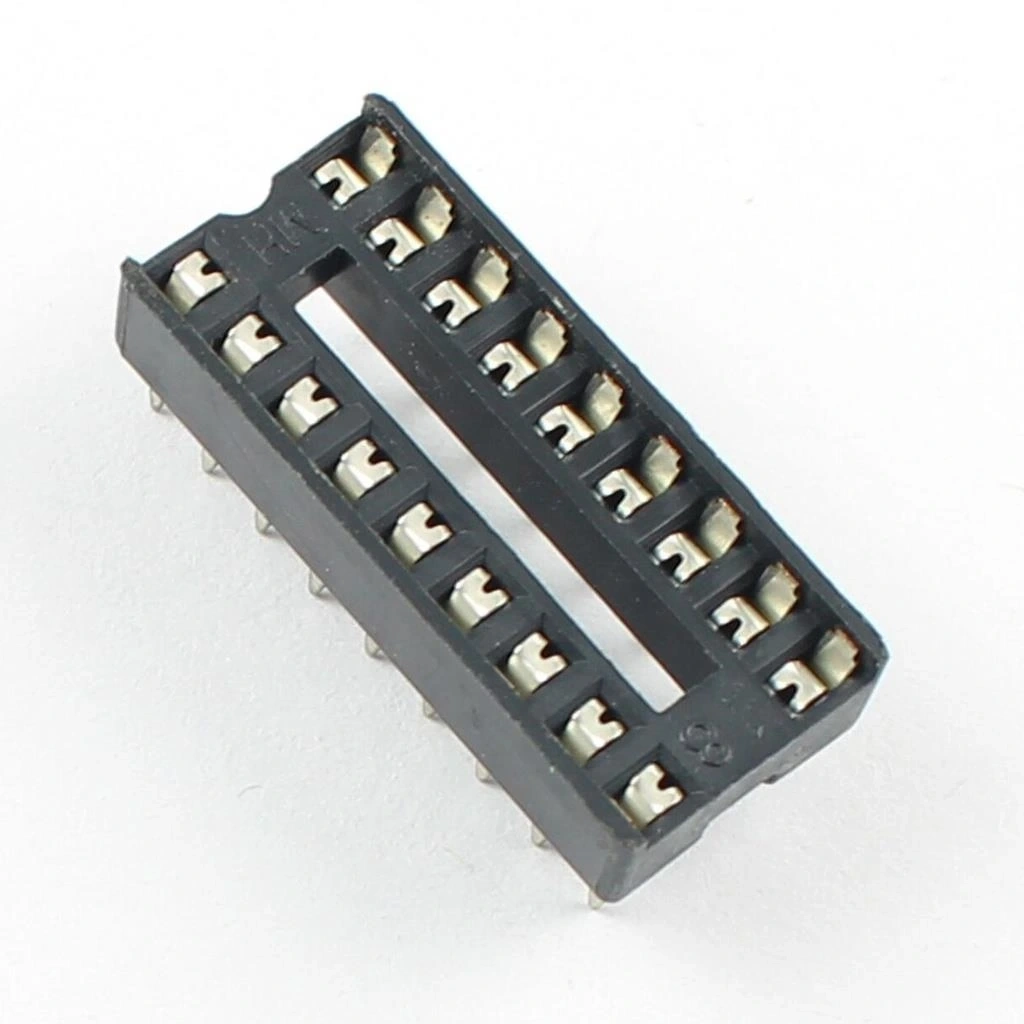

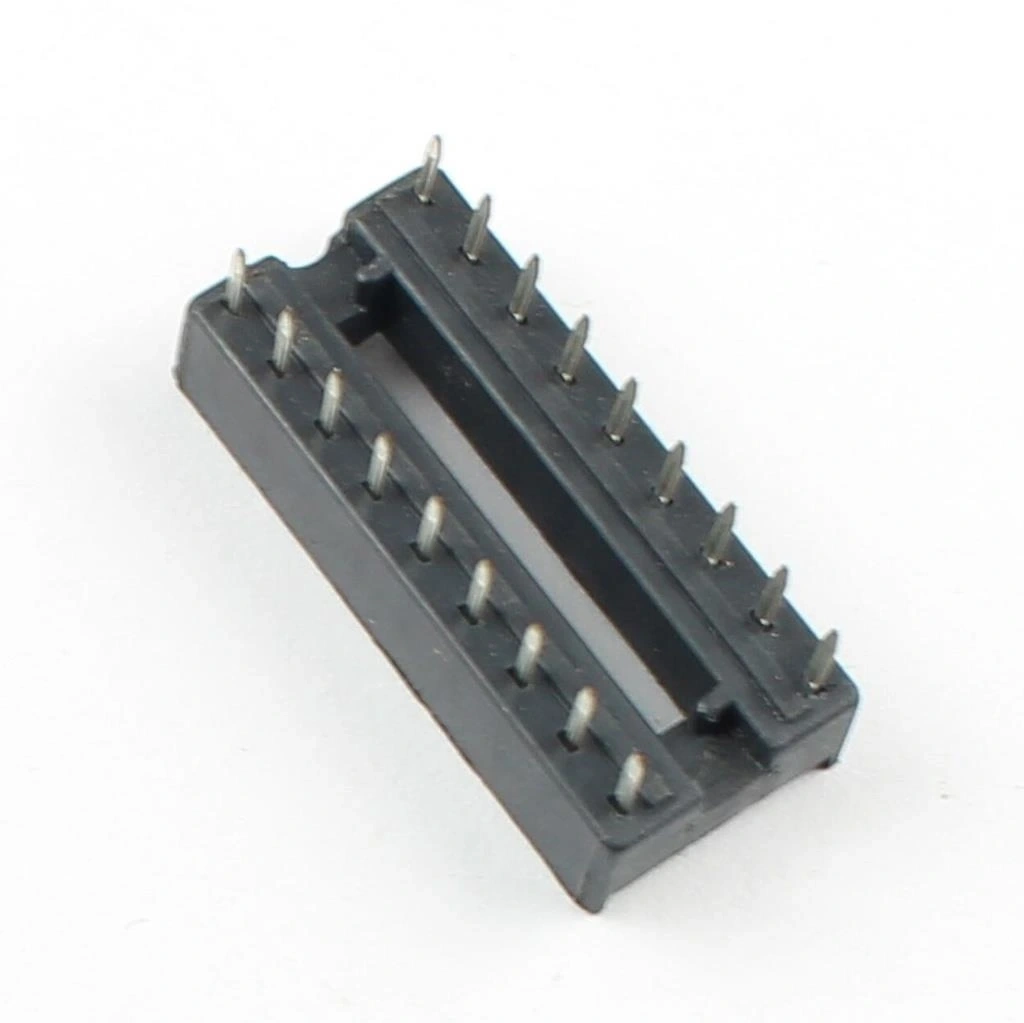

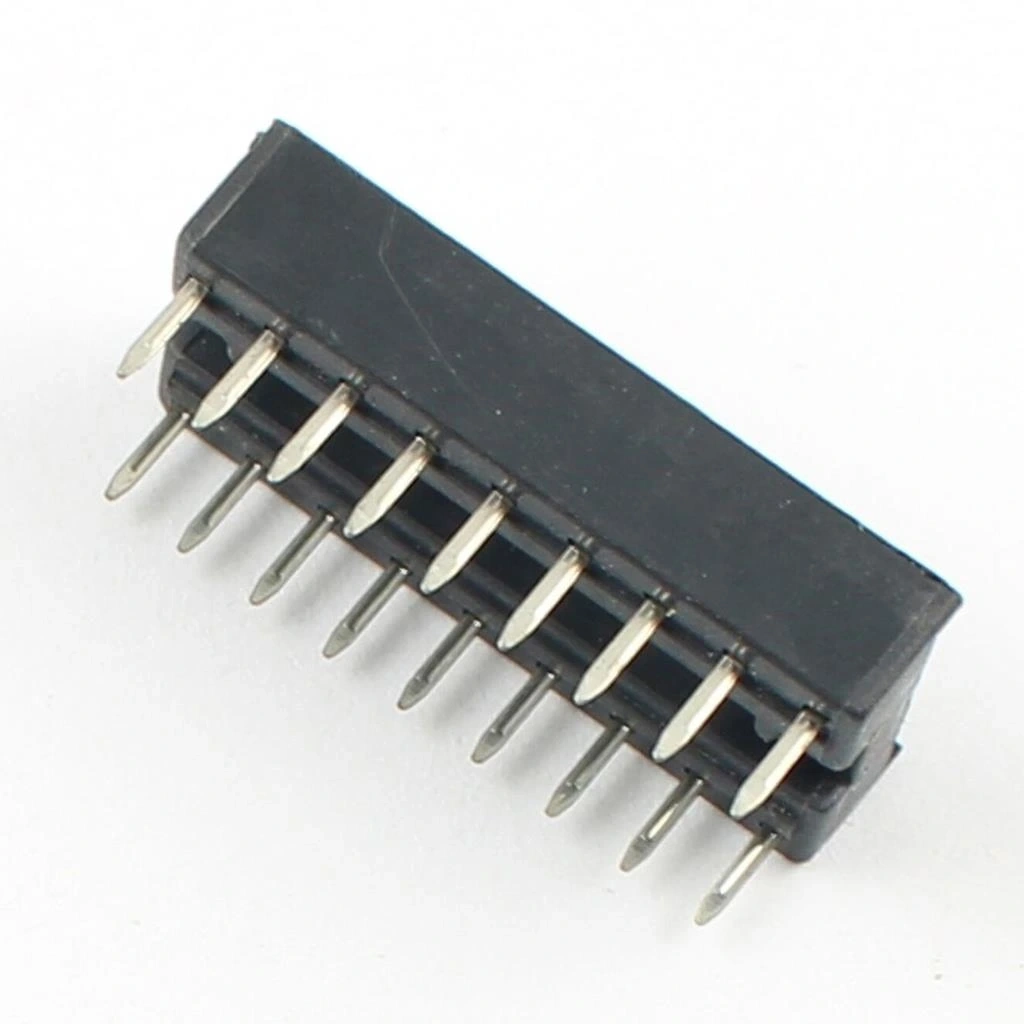

18-Pin Entegre Soketi, standart 18 pinli DIP (Dual In-line Package) entegrelerin PCB'ye (Printed Circuit Board) lehimlenmeden takılıp çıkarılmasını sağlayan kullanışlı bir elektronik komponenttir.

Bu soketler, PIC mikrodenetleyiciler, seri EEPROM'lar, ADC/DAC entegreleri, motor sürücüleri ve diğer 18-pin DIP paketli entegrelerin kolayca değiştirilebilmesini, test edilebilmesini ve devre üzerinde zarar görmeden korunmasını sağlar. 2.54mm (0.1 inç) standart pin aralığına sahip olan bu soketler, breadboard ve standart delikli PCB'ler ile tam uyumludur.

Elektronik prototipleme, geliştirme, eğitim ve tamir işlemlerinde yaygın olarak kullanılan entegre soketi, özellikle PIC16F serisi mikrodenetleyiciler ve orta ölçekli entegre devreler için ideal bir çözümdür. Lehimleme işleminden kaynaklanan ısı hasarını önleyerek, entegrelerin kullanım ömrünü uzatır ve programlanabilir entegrelerin kolay erişilebilirliğini sağlar. Ayrıca, farklı entegrelerin aynı devre üzerinde test edilebilmesine olanak tanır.

Yüksek kaliteli malzemeden üretilen ve sağlam yapıya sahip olan bu entegreler için uygun soketler, elektronik komponentler dünyasında önemli bir tamamlayıcı parçadır. Tekrarlanan takma-çıkarma işlemlerine dayanıklı yapısı, güvenilir elektriksel bağlantı özellikleri ve çeşitli entegrelerle uyumluluğu sayesinde elektronik tasarım ve geliştirme çalışmalarının vazgeçilmez bir elemanıdır.

---

Teknik Özellikler

18-Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 18 (9+9)
• Soket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 2.54mm (0.1 inç)
• Satırlar Arası Mesafe: 7.62mm (0.3 inç) standart DIP mesafesi
• Malzeme: Yüksek kaliteli plastik gövde (genellikle siyah)
• Kontak Malzemesi: Fosfor bronz, kalay veya altın kaplama
• Kontak Direnci: <20 mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Dayanıklılık: >100 takma/çıkarma döngüsü
• Akım Kapasitesi: 1A (maksimum)
• Voltaj Dayanımı: 500V AC
• PCB Montaj Tipi: Through-hole (delikli montaj)
• Uygulama Türü: Genel amaçlı
• Boyutlar: Yaklaşık 22.5mm x 7.6mm x 4.5mm
• Uyumlu Entegreler: 18-pinli DIP paketli tüm entegreler
• Kontak Tipi: Düşük profil, yaylı
• İzolasyon Direnci: >1000 MΩ
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

18-Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Uygulamaları

• PIC16F serisi mikrodenetleyiciler (PIC16F84A, PIC16F88, vb.)
• Küçük-orta ölçekli Arduino uyumlu çipler
• Programlanabilir lojik kontrolörler
• Sensör arayüz ve işleme devreleri
• IOT (Nesnelerin İnterneti) prototipleri

Haberleşme ve Veri Dönüştürücüler

• ADC (Analog-Dijital Dönüştürücü) entegreleri
• DAC (Dijital-Analog Dönüştürücü) entegreleri
• RS232/RS485 seri haberleşme arayüzleri
• I2C ve SPI arayüz entegreleri
• Sinyal koşullandırma devreleri

Bellek ve Kontrol Devreleri

• EEPROM hafıza entegreleri
• Motor sürücü ve kontrol entegreleri
• Gürültü filtreleme ve ayırma devreleri
• Zamanlayıcı ve sayaç devreleri
• Güç yönetimi entegreleri

---

Avantajlar ve Özellikler

18-Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Değiştirme: Entegreleri lehimlemeden hızlıca takıp çıkarabilme
• Isı Hasarı Önleme: Entegreleri lehimleme ısısından koruma
• Test Kolaylığı: Farklı entegreleri aynı devre üzerinde test edebilme
• Programlama Esnekliği: Programlanabilir entegrelerin kolay erişimi
• Ömür Uzatma: Hassas entegrelerin kullanım süresini artırma
• Uyumluluk: Standart 2.54mm pin aralıklı tüm sistemlerle çalışabilme
• Dayanıklılık: Tekrarlanan takma/çıkarma işlemlerine karşı sağlamlık
• Güvenilir Kontak: Düşük kontak direnci ile stabil elektriksel bağlantı
• Bakım Kolaylığı: Arızalı entegrelerin hızlı değişimi
• Ekonomik Çözüm: Entegre değişimi için uygun maliyetli alternatif

---

Montaj ve Kullanım

18-Pin Entegre Soketi'nin montajı ve kullanımı hakkında detaylı bilgiler.

PCB Montajı

18-Pin Entegre Soketi'nin PCB'ye montaj adımları.

1. Hazırlık:
   • PCB'deki montaj deliklerinin 0.7-0.8mm çapında olduğundan emin olun
   • Delik merkezleri arasındaki mesafenin 2.54mm olduğunu doğrulayın
   • Satırlar arasındaki mesafenin 7.62mm olduğunu kontrol edin
   • Lehimleme için ince uçlu havya, lehim teli ve temizleme malzemeleri hazırlayın
2. Konumlandırma:
   • Soketi PCB üzerindeki uygun deliklere yerleştirin
   • Soketin yönünü doğru ayarlayın (genellikle çentik veya işaret PCB üzerinde gösterilir)
   • Soketin PCB'ye tam oturduğundan emin olun
3. Sabitleme ve Lehimleme:
   • Önce soketin karşılıklı köşelerindeki iki pini lehimleyin (konumunu sabitlemek için)
   • Soketin PCB'ye düzgün oturduğunu tekrar kontrol edin
   • Kalan pinleri sırayla lehimleyin
   • Her lehim bağlantısının temiz ve parlak olduğundan emin olun
4. Kontrol:
   • Tüm pinlerin düzgün lehimlendiğini görsel olarak kontrol edin
   • Kısa devre veya lehim köprüsü oluşmadığından emin olun
   • Soketin PCB'ye sağlam bir şekilde monte edildiğini doğrulayın
   • Gerekirse lehim kalıntılarını temizleyin

Entegre Takma ve Çıkarma

Entegreleri sokete doğru şekilde takma ve çıkarma yöntemleri.

1. Entegre Takmadan Önce:
   • Entegrenin pin düzenini ve soket yönünü kontrol edin
   • Entegre üzerindeki çentik veya nokta işaretini belirleyin
   • Soketteki çentik veya işaretle aynı yöne getirin
   • Entegre pinlerinin düz ve paralel olduğundan emin olun
   • Gerekirse, hafifçe içe doğru eğerek sokete uygun hale getirin
2. Entegre Takma:
   • Entegrenin pinlerini soket deliklerine dikkatlice hizalayın
   • Tüm pinlerin deliklerle aynı hizada olduğundan emin olun
   • Entegre üzerine eşit basınç uygulayarak sokete yerleştirin
   • Pinlerin bükülmediğinden ve tam olarak oturduğundan emin olun
3. Entegre Çıkarma:
   • Düz uçlu küçük bir tornavida veya entegre çıkarıcı alet kullanın
   • Tornavidayı entegrenin alt kenarına, soket ile entegre arasına yerleştirin
   • Hafifçe kaldırarak entegre ile soket arasında küçük bir boşluk oluşturun
   • Diğer tarafa geçip aynı işlemi tekrarlayın
   • Her iki taraftan eşit şekilde kaldırarak entegreleri çıkarın
   • Pinlerin hasar görmemesine dikkat edin

Bakım ve Sorun Giderme

Soketlerin bakımı ve olası sorunların çözümü için öneriler.

• Kontakların Temizliği:
  • Soket kontaklarını izopropil alkol ve yumuşak bir fırça ile temizleyin
  • Oksitlenmiş kontakları hafif zımpara veya kontak temizleyici sprey ile yenileyin
  • Temizlik sonrası alkol kalıntılarının tamamen kurumasını bekleyin
• Gevşek Kontak Sorunu:
  • Kontakların yeterince sıkı olmadığını fark ederseniz, pinleri hafifçe sıkıştırın
  • İnce bir tornavida ile kontak yuvalarını hafifçe içe doğru bükün
  • Çok aşınmış soketleri değiştirin
• Mekanik Hasar:
  • Çatlak veya kırık plastik gövde parçalarını kontrol edin
  • Hasar gören soketleri değiştirin, tamir etmeye çalışmayın
  • Aşırı kuvvet uygulamaktan kaçının

---

Örnek Uygulamalar

18-Pin Entegre Soketi kullanılarak yapılabilecek örnek projeler ve uygulamalar.

PIC Mikrodenetleyici Devresi

PIC16F serisi mikrodenetleyici kullanarak basit bir programlanabilir kontrol devresi örneği.

Gerekli Malzemeler:

• 1x 18-Pin Entegre Soketi
• 1x PIC16F88 veya PIC16F84A mikrodenetleyici
• 1x 4MHz kristal
• 2x 22pF seramik kapasitör (kristal için)
• 1x 10kΩ direnç (reset için)
• 1x 0.1μF seramik kapasitör (güç filtresi)
• 1x 10μF elektrolitik kapasitör (güç filtresi)
• 4x LED
• 4x 330Ω direnç (LED'ler için)
• 2x Buton
• 2x 10kΩ pull-up direnç (butonlar için)
• 1x 5V regülatör (7805 veya benzeri)
• 1x 2x5 pin header (ICSP programlama için)
• 1x Breadboard veya delikli PCB
• Jumper kabloları
• PIC programlayıcı (PICkit veya benzeri)

Uygulama Adımları:

1. 18-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. Güç devresi bileşenlerini ekleyin:
   • 5V regülatörünü ve filtreleme kapasitörlerini bağlayın
   • Soketin VDD ve VSS pinlerini bağlayın
3. Kristal osilatör devresini kurun:
   • Kristali mikrodenetleyicinin osilatör pinlerine bağlayın
   • 22pF kapasitörleri kristal bacaklarından toprağa bağlayın
4. Reset devresini ekleyin:
   • 10kΩ pull-up direncini MCLR pini ile VDD arasına bağlayın
   • Reset butonunu MCLR pini ile toprak arasına bağlayın
5. I/O bağlantılarını yapın:
   • LED'leri uygun dirençlerle PORTB pinlerine bağlayın
   • Butonları pull-up dirençleriyle PORTA pinlerine bağlayın
6. ICSP programlama konektörünü bağlayın:
   • MCLR, VDD, VSS, PGD, PGC pinlerini uygun headerlarla bağlayın
7. PIC mikrodenetleyiciyi sokete yerleştirin:
   • Çentiğe dikkat ederek mikrodenetleyiciyi sokete takın
   • Tüm pinlerin düzgün yerleştiğinden emin olun
8. Programlayıcı ile mikrodenetleyiciyi programlayın:
   • LED'leri yakıp söndürecek veya buton durumlarını okuyacak basit bir program yazın
   • Programlayıcıyı ICSP konektörüne bağlayın
   • Programı mikrodenetleyiciye yükleyin
9. Devreyi test edin:
   • Programın mikrodenetleyici üzerinde çalıştığını kontrol edin
   • LED'lerin yanıp söndüğünü veya butonlara tepki verdiğini doğrulayın

Seri EEPROM Programlama Adaptörü

I2C veya SPI tabanlı EEPROM hafıza entegrelerini programlamak için basit bir adaptör devresi örneği.

Gerekli Malzemeler:

• 1x 18-Pin Entegre Soketi
• 1x 24LC256 veya benzer seri EEPROM entegresi
• 1x Arduino Nano veya UNO
• 2x 4.7kΩ pull-up direnç (I2C için)
• 1x 0.1μF seramik kapasitör (güç filtresi)
• 1x LED ve 330Ω direnç (işlem göstergesi)
• 1x Breadboard veya delikli PCB
• Jumper kabloları

Uygulama Adımları:

1. 18-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. Güç bağlantılarını yapın:
   • Soketin VCC pinini Arduino'nun 5V/3.3V pinine bağlayın
   • Soketin GND pinini Arduino'nun GND pinine bağlayın
   • 0.1μF bypass kapasitörünü VCC ve GND arasına bağlayın
3. I2C veya SPI bağlantılarını yapın:
   • I2C için, SCL ve SDA pinlerini Arduino'nun uygun pinlerine bağlayın
   • SDA ve SCL hatlarına 4.7kΩ pull-up dirençlerini ekleyin
   • SPI için, MOSI, MISO, SCK ve CS pinlerini bağlayın
4. Durum LED'ini bağlayın:
   • LED'i 330Ω direnci üzerinden Arduino'nun bir dijital pinine bağlayın
   • LED'in diğer ucunu GND'ye bağlayın
5. EEPROM entegresini sokete yerleştirin:
   • Entegrenin çentiğine dikkat ederek doğru yönde takın
   • Tüm pinlerin soket deliklerine tam oturduğundan emin olun
6. Arduino kodunu yazın:
   • EEPROM'a veri yazma ve okuma fonksiyonlarını içeren bir program yazın
   • Serial Monitor üzerinden kullanıcı arayüzü oluşturun
   • LED ile işlem durumunu gösterin
7. Sistemi test edin:
   • EEPROM'a test verileri yazın ve geri okuyarak doğrulayın
   • Farklı EEPROM modellerini test etmek için gerekirse kodu düzenleyin

---

Sorun Giderme ve İpuçları

18-Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Sokete Tam Oturmuyor: Pin hizalamasını kontrol edin, gerekirse pinleri düzeltin
• Gevşek Kontak Sorunu: Soket kontaklarını hafifçe sıkıştırın veya soketi değiştirin
• Elektriksel Bağlantı Kesintileri: Kontak noktalarını temizleyin, oksitlenme kontrolü yapın
• PCB'ye Montaj Zorluğu: Delik çaplarını kontrol edin, gerekirse genişletin
• Entegre Çıkarırken Hasar: Uygun alet kullanın, eşit kuvvet uygulayın

Uygulama İpuçları

• Entegre üzerindeki çentik işareti ile soket üzerindeki işaretin aynı yönde olmasına dikkat edin
• Pinleri bükmemek için entegreleri sokete takıp çıkarırken dikkatli olun
• ICSP programlama yaparken mikrodenetleyicinin soketten çıkmamasına dikkat edin
• PCB tasarımında soket yerleşimini entegre boyutundan biraz daha geniş planlayın
• Hassas entegrelerle çalışırken statik elektrik önlemleri alın
• Uzun süre kullanılmayan soketlerin kontak noktalarını periyodik olarak temizleyin
• Sık entegre değiştirilen uygulamalarda, yaylı kontak özellikli yüksek kaliteli soketleri tercih edin
• PCB tasarımında soket altında test noktası (test point) bırakmayı unutmayın

---

Paket İçeriği

• 18-Pin Entegre Soketi

---
