16 Pin Entegre Soketi

16 Pin Entegre Soketi

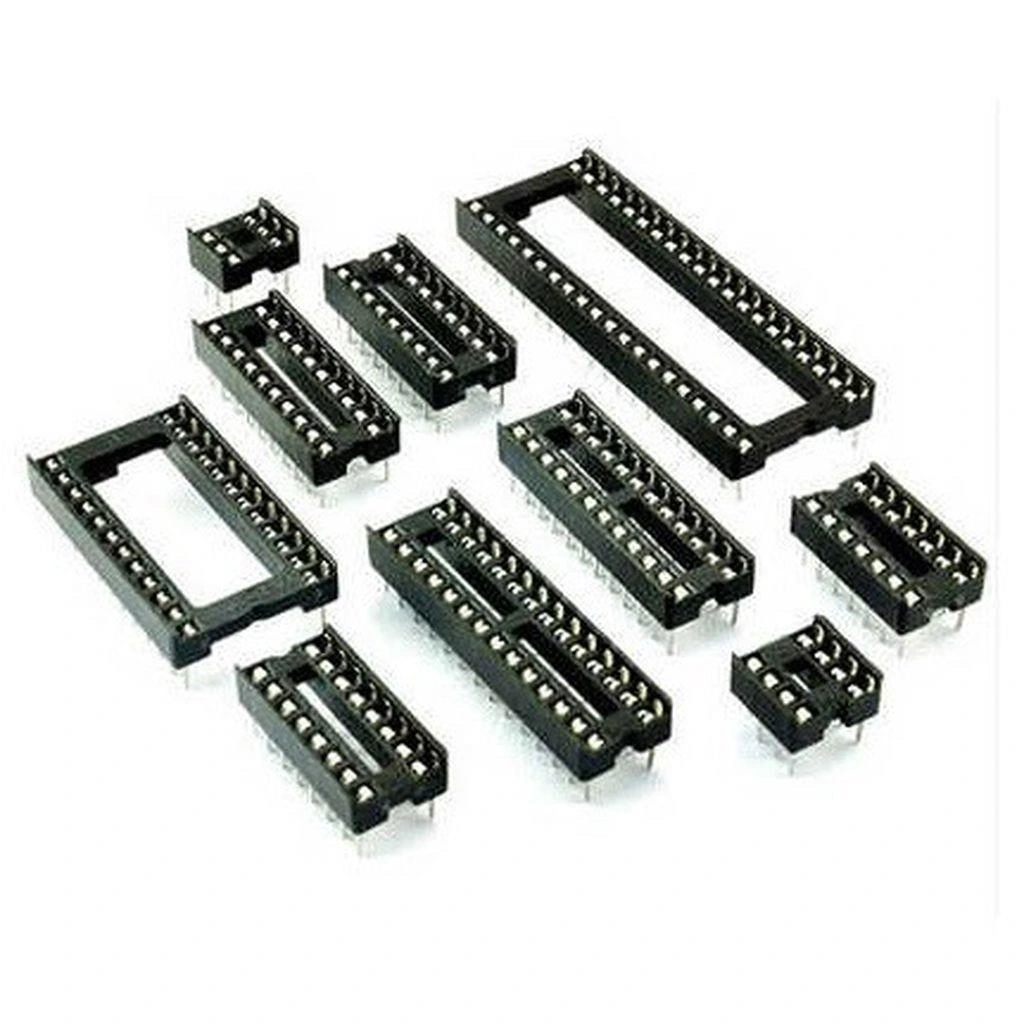

16 Pin Entegre Soketi, 16 pinli DIP (Dual In-line Package) entegrelerin kolay montajını ve değiştirilmesini sağlayan bir bağlantı elemanıdır. Standart 0.3 inç (7.62mm) pin aralığına sahip bu soket, elektronik devrelerde entegrelerin PCB'ye lehimlenmeden kullanılmasını sağlar.

Yüksek kaliteli termoplastik gövde ve dayanıklı metal kontaklara sahip olan bu entegre soketi, entegrelerin aşırı ısıdan korunmasını ve gerektiğinde kolayca değiştirilmesini sağlar. Prototip çalışmalarından seri üretim devrelerine kadar birçok alanda kullanılabilir.

Hassas üretim standartlarında imal edilen ve uzun kullanım ömrü sunan bu soket, entegreler ve diğer elektronik komponentler ile birlikte kullanılarak, elektronik projelerde esneklik ve pratiklik sağlar. Motor sürücüler, ADC/DAC dönüştürücüler ve mantık entegreleri için idealdir.

Teknik Özellikler

16 Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 16
• Paket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 0.3 inç (7.62mm)
• Satır Sayısı: 2
• Satır Başına Pin: 8
• Malzeme: Siyah termoplastik (UL94V-0 yanmazlık sınıfı)
• Kontak Malzemesi: Pirinç, nikel ve altın kaplama
• Kontak Direnci: <20mΩ
• İzolasyon Direnci: >1000MΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Nominal Akım: 1A (maksimum)
• Nominal Voltaj: 250V AC
• Dielektrik Dayanım: 500V AC, 1 dakika
• Lehimleme Profili: 260°C için maksimum 10 saniye
• Takma/Çıkarma Ömrü: Minimum 100 döngü
• Montaj Tipi: Through Hole
• Toplam Yükseklik: 4.5mm (tipik)
• Genişlik: 7.5mm (tipik)
• Uzunluk: 20mm (tipik)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

16 Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Prototipleme

• Deney ve test devreleri
• Arduino projeleri
• Breadboard-PCB geçiş tasarımları
• Elektronik eğitim setleri
• Hızlı prototip geliştirme

Entegre Devreleri

• Operasyonel amplifikatörler
• Motor sürücüleri
• ADC/DAC dönüştürücüler
• EEPROM ve flash bellekler
• Mantık entegreleri

Endüstriyel Uygulamalar

• Test ekipmanları
• Ölçüm cihazları
• Bakım ve onarım işlemleri
• Kalite kontrol üniteleri
• Endüstriyel kontrol sistemleri

Avantajlar ve Özellikler

16 Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Montaj: Entegrelerin hızlı ve güvenli takılması
• Değiştirilebilirlik: Entegrelerin lehimsiz değişimi
• Isı Koruması: Entegreleri lehim sıcaklığından koruma
• Test Kolaylığı: Farklı entegrelerle hızlı test imkanı
• Komponent Koruması: Entegrelerin uzun ömürlü kullanımı
• PCB Koruması: Tekrarlı lehimleme hasarından koruma
• Bakım Avantajı: Arızalı entegrelerin kolay değişimi
• Dayanıklılık: Uzun ömürlü tasarım ve malzeme
• Standart Uyumluluk: DIP-16 entegrelerle tam uyum
• Profesyonel Görünüm: Devre tasarımında düzenli görüntü

Kullanım ve Montaj

16 Pin Entegre Soketi'nin kullanımı ve montajı hakkında bilgiler.

PCB Montaj Adımları:

1. PCB üzerindeki 16 pin soket montaj deliklerini belirleyin
2. Soketi PCB'ye yerleştirin (çentik veya işaret entegrenin 1. pin yönüyle aynı)
3. Soketin PCB'ye düzgün oturduğundan emin olun
4. İlk olarak köşelerdeki pinleri lehimleyin
5. Soketin PCB'ye paralel olduğunu kontrol edin
6. Kalan pinleri sırayla lehimleyin
7. Soğuma sonrası lehim kalitesini kontrol edin

Entegre Takma ve Çıkarma:

• Entegrenin yönünü belirleyin (1. pin işareti, çentik veya nokta)
• Entegre pinlerinin düz ve paralelliğini kontrol edin
• Entegrenin pinlerini soket deliklerine dikkatlice hizalayın
• Tüm pinlerin doğru soket deliklerine girdiğinden emin olun
• Entegreler çıkarırken düz tornavida veya çektirme aleti kullanın

Kullanım İpuçları:

• Hassas uygulamalar için yüksek kaliteli soketleri tercih edin
• Uygulama gereksinimine göre altın veya kalay kaplama kontakları seçin
• Yüksek sıcaklık uygulamaları için uygun malzemeli soketleri kullanın
• Titreşimli ortamlarda kullanılacak devrelerde soketleri sabitleyin
• Kullanılmayan soketleri tozdan ve nemden koruyun

Sorun Giderme ve İpuçları

16 Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Entegre Bağlantısı: Entegre pinlerini hafifçe dışa doğru eğin veya yeni soket kullanın
• Eğri Soket Montajı: PCB deliklerine uygun soket seçin, montaj sırasında düzgünlüğü kontrol edin
• Bükülmüş Entegre Pinleri: İnce pense ile dikkatlice düzeltme yapın
• Zayıf Elektriksel Temas: Kontak yüzeylerini alkol ile temizleyin
• Lehim Problemleri: Uygun ısı ve lehim kullanımı, soketin tam oturması

Bakım ve Dayanıklılık

• Soket kontaklarını periyodik olarak temiz tutun
• Korozif ortamlarda kullanılan soketleri daha sık kontrol edin
• Entegreleri sık çıkarıp taktığınız soketleri kontrol edin
• Uzun süre kullanılmayan soketlere koruyucu kapak takın
• Soketleri temizlemek için elektronik devre temizleyici kullanın

Performans Optimizasyonu

• Yüksek frekanslı devrelerde kullanımı sınırlayın veya özel soketler tercih edin
• Kritik uygulamalarda altın kaplama kontaklı soketler kullanın
• Düşük dirençli bağlantılar için kontak yüzeylerinin temizliğini sağlayın
• Titreşimli ortamlarda ek sabitleme yöntemleri kullanın
• Yüksek akım gerektiren uygulamalarda soket sınırlamalarını göz önünde bulundurun

Paket İçeriği

• 16 Pin Entegre Soketi
