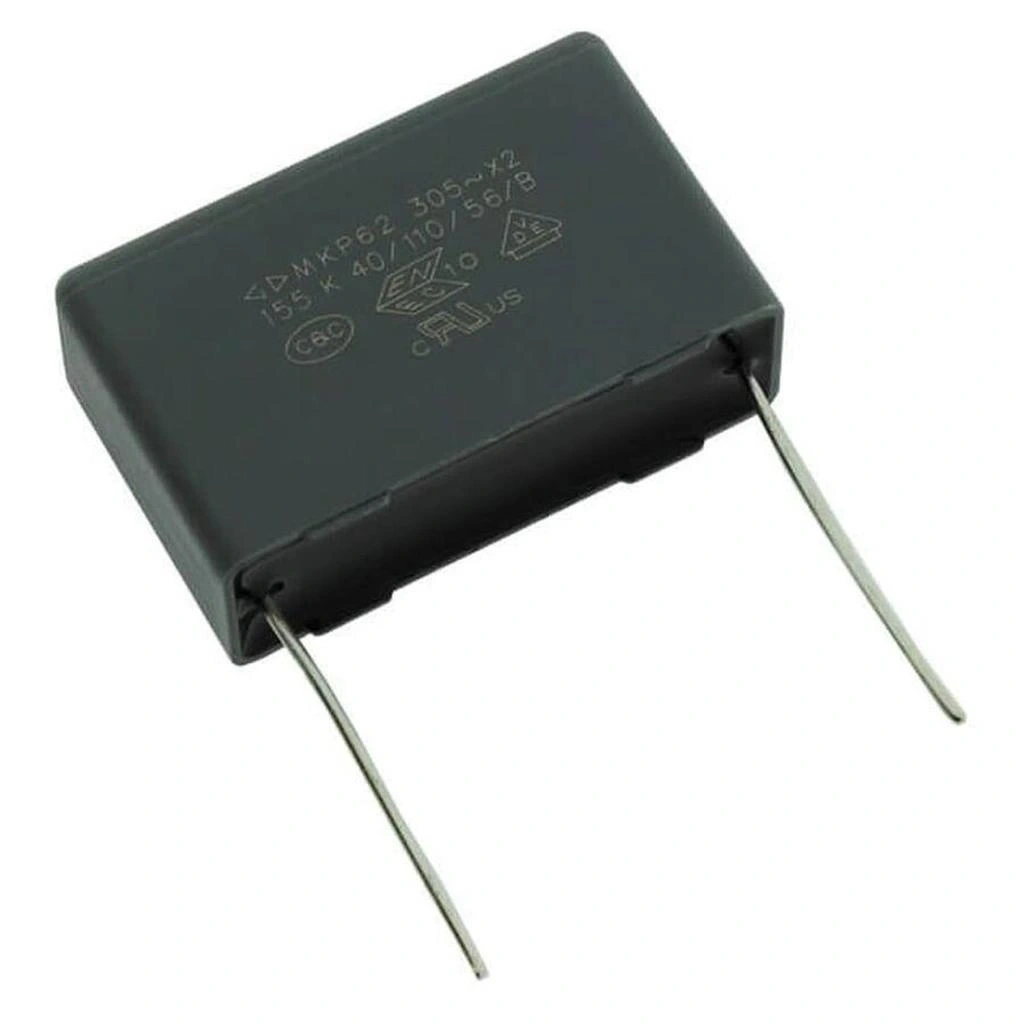

1.5uF 305Vac 10% Polyester Kondansatör X2 27.5mm

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm

1.5uF 305VAC Polyester Kondansatör, şebeke güç filtreleme ve EMI bastırma uygulamaları için tasarlanmış X2 sınıfı güvenlik sertifikalı bir kondansatördür. 305V AC çalışma voltajı, 1.5uF kapasitans değeri ve 27.5mm pin aralığı ile, güç kaynakları, motor kontrol devreleri ve şebeke bağlantılı cihazlarda güvenli ve güvenilir filtreleme sağlar.

X2 güvenlik sınıfı ile şebeke hattı arızalarına karşı dayanıklı olan bu kondansatör, metallized polyester yapısı sayesinde kendiliğinden iyileşme özelliğine sahiptir ve voltaj sıçramalarında dahi güvenle kullanılabilir.

Güç elektroniği ve EMI filtreleme uygulamalarında tercih edilen uF kondansatör, diğer elektronik komponentler ile birlikte kullanıldığında, cihazlarınızın elektromanyetik parazitlere karşı korunmasını ve CE uyumluluk standartlarını karşılamasını sağlar.

Teknik Özellikler

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 1.5 µF (mikrofarad)
• Voltaj Değeri: 305.0V AC
• Tolerans: ±10%
• Kondansatör Sınıfı: X2 (Hat-Hat arası kullanım)
• Kondansatör Tipi: Metallized Polyester Film
• Polarite: Non-polarize (kutupsuzdur)
• Montaj Tipi: THT (Through-Hole Technology)
• Terminal Aralığı: 27.5mm
• Terminal Tipi: Radyal bacaklar
• Paket Boyutu: Yaklaşık 32mm x 12mm x 22mm (tipik)
• Dielektrik Malzeme: Metallized Polyester
• Çalışma Sıcaklığı: -40°C ile +110°C arası
• Klimatik Kategori: 40/110/56 (tipik)
• Kendiliğinden İyileşme: Evet (Self-healing)
• DF (Kayıp Faktörü): < 0.1% @ 1kHz
• İzolasyon Direnci: > 30,000 MΩ @ 100V DC
• Güvenlik Sertifikasyonu: UL, VDE, ENEC, CQC
• RoHS Uyumluluğu: Evet
• IEC Standartları: IEC 60384-14
• Beklenen Ömür: > 100,000 saat @ 85°C

Kullanım Alanları

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Filtreleme ve EMI Bastırma

• SMPS (Anahtarlamalı Güç Kaynakları)
• AC/DC dönüştürücüler
• Motor kontrol sürücüleri
• Şebeke girişli cihazlar
• EMI/RFI filtreleme devreleri

Motor ve Kontrol Uygulamaları

• Elektrikli motor çalıştırma kondansatörleri
• Endüstriyel otomasyon ekipmanları
• İnverter ve frekans dönüştürücüler
• UPS ve jeneratör sistemleri
• Klima ve soğutma sistemleri

Ev ve Endüstriyel Cihazlar

• Beyaz eşyalar (çamaşır makinesi, bulaşık makinesi)
• Güç kaynağı üniteleri
• Aydınlatma kontrol sistemleri
• Güç faktörü düzeltme devreleri
• CE sertifikası gerektiren cihazlar

Avantajlar ve Özellikler

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm'nin sağladığı avantajlar ve çözümler.

• Güvenlik Onaylı: X2 sınıfı sertifikasyon ile şebeke hattı arızalarında güvenli kullanım
• Yüksek Voltaj Dayanımı: 305VAC değeri ile tüm dünya şebeke voltajlarına uyumluluk
• Kendiliğinden İyileşme: Geçici aşırı voltaj durumlarında kondansatör yapısının korunması
• EMI Filtreleme: Şebeke gürültüsünün elektronik cihazlara geçişini engelleme
• Uzun Ömür: Yüksek sıcaklık ve voltaj altında bile uzun süre dayanıklılık
• CE Uyumluluğu: Elektromanyetik uyumluluk standartlarını karşılama
• Non-Polarize Yapı: AC uygulamalarda yön gözetmeksizin kullanım
• Düşük Kayıp Faktörü: Yüksek verimlilik ve minimum ısınma
• Geniş Çalışma Sıcaklığı: -40°C ile +110°C arası güvenilir performans
• Uluslararası Standartlara Uyum: IEC, UL, VDE gibi küresel güvenlik standartlarına uygunluk

Montaj ve Kullanım

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm'nin montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Tasarımı: 27.5mm terminal aralığına uygun delik mesafesi sağlayın
• Güvenlik Mesafeleri: Yüksek voltaj izolasyonu için yeterli mesafe bırakın
• Lehimleme: 350-370°C sıcaklıkta, 3-4 saniye süreyle lehimleme yapın
• Yerleşim: Şebeke girişine veya EMI filtre devresinin uygun noktasına monte edin
• Isı Yönetimi: Yüksek sıcaklık kaynaklarından uzak tutun

Kullanım önerileri:

• EMI Filtreleme: Hat-hat arası bağlantıda gürültü bastırma için kullanın
• Şebeke Voltajları: 220-240VAC ve 100-120VAC şebeke sistemlerinde güvenle kullanılabilir
• Deşarj Direnci: Güvenlik için 1MΩ değerinde bir deşarj direnci paralel bağlayın
• Sigorta Koruması: Şebeke hattına uygun değerde sigorta ekleyin
• Standartlara Uyum: EMC standartlarını karşılamak için üretici tavsiyelerine uyun

Sorun Giderme ve İpuçları

1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Yetersiz EMI Filtreleme: Değer veya yerleşim uygun olmayabilir, filtre tasarımını optimize edin
• Aşırı Isınma: Şebeke voltajı çok yüksek veya kondansatör akımı aşırı olabilir
• Sigorta Atması: Şebeke üzerinde ani darbe akımı çekimi, yumuşak başlatma devresi ekleyin
• Hasar Görmüş Kondansatör: Voltaj darbelerine maruz kalmış olabilir, yenisi ile değiştirin
• Sızıntı Akımı: Yaşlanma sonucu yalıtım direnci düşmüş olabilir, değiştirin

Tasarım İpuçları

• Temel bir EMI filtre devresi için X2 kondansatör ve ortak mod şok bobini kullanın
• Daha etkili filtreleme için iki X2 kondansatörü (giriş ve çıkışta) ve şok bobini ile Π (pi) filtresi tasarlayın
• PCB tasarımında yüksek gerilim için güvenli izolasyon mesafelerini koruyun
• CE sertifikası gerektiren cihazlarda EMC test laboratuvarı yönergelerine uyun
• Kondansatör seçiminde cihazın çalışma koşullarını ve ortam sıcaklığını dikkate alın
• Güvenlik açısından kondansatörün şebeke bağlantısı kesildiğinde deşarj edilmesini sağlayın

Paket İçeriği

• 1.5uF 305VAC %10 Polyester Kondansatör X2 27.5mm
