14 Pin Entegre Soketi

14-Pin Entegre Soketi

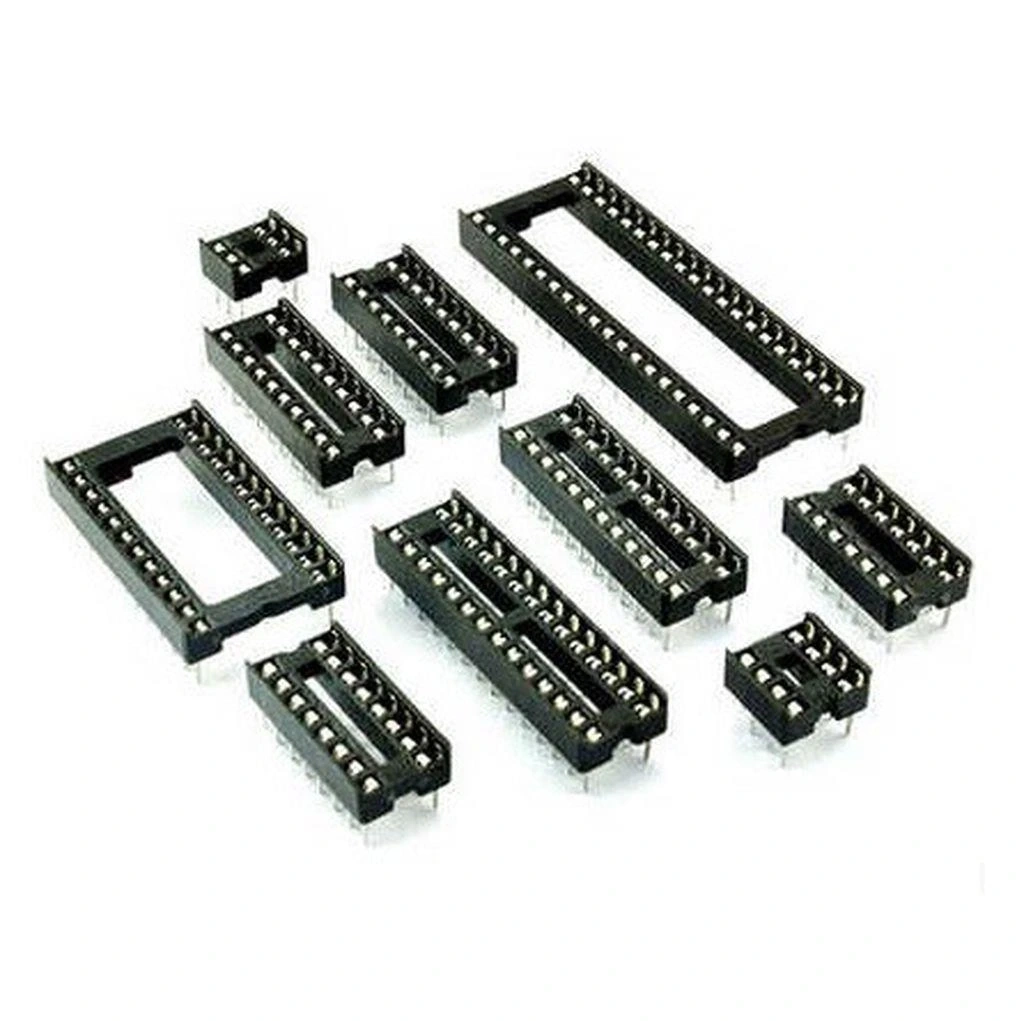

14-Pin Entegre Soketi, standart 14 pinli DIP (Dual In-line Package) entegrelerin PCB'ye (Printed Circuit Board) lehimlenmeden takılıp çıkarılmasını sağlayan kullanışlı bir elektronik komponenttir.

Bu soketler, lojik kapı entegreleri, operasyonel amplifikatörler ve küçük-orta ölçekli entegre devrelerin kolayca değiştirilebilmesini, test edilebilmesini ve devre üzerinde zarar görmeden korunmasını sağlar. 2.54mm (0.1 inç) standart pin aralığına sahip olan bu soketler, breadboard ve standart delikli PCB'ler ile tam uyumludur.

Elektronik prototipleme, geliştirme, eğitim ve tamir işlemlerinde yaygın olarak kullanılan entegre soketi, özellikle 74xx serisi lojik entegreler, 40xx serisi CMOS entegreler, çift operasyonel amplifikatörler ve diğer 14-pinli DIP paketli entegreler için ideal bir çözümdür. Lehimleme işleminden kaynaklanan ısı hasarını önleyerek, entegrelerin kullanım ömrünü uzatır ve farklı entegrelerin aynı devre üzerinde kolayca test edilebilmesine olanak tanır.

Yüksek kaliteli malzemeden üretilen ve sağlam yapıya sahip olan bu entegreler için uygun soketler, elektronik komponentler dünyasında küçük ama önemli bir parçadır. Tekrarlanan takma-çıkarma işlemlerine dayanıklı yapısı ve güvenilir elektriksel bağlantı özellikleri ile elektronik projelerin ve onarım işlemlerinin vazgeçilmez bir elemanıdır.

---

Teknik Özellikler

14-Pin Entegre Soketi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 14 (7+7)
• Soket Tipi: DIP (Dual In-line Package)
• Pin Aralığı: 2.54mm (0.1 inç)
• Satırlar Arası Mesafe: 7.62mm (0.3 inç) standart DIP mesafesi
• Malzeme: Yüksek kaliteli plastik gövde (genellikle siyah)
• Kontak Malzemesi: Fosfor bronz, kalay veya altın kaplama
• Kontak Direnci: <20 mΩ
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Dayanıklılık: >100 takma/çıkarma döngüsü
• Akım Kapasitesi: 1A (maksimum)
• Voltaj Dayanımı: 500V AC
• PCB Montaj Tipi: Through-hole (delikli montaj)
• Uygulama Türü: Genel amaçlı
• Boyutlar: Yaklaşık 17.5mm x 7.6mm x 4.5mm
• Uyumlu Entegreler: 14-pinli DIP paketli tüm entegreler
• Kontak Tipi: Düşük profil, yaylı
• İzolasyon Direnci: >1000 MΩ
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

14-Pin Entegre Soketi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Dijital Lojik Devreleri

• 74xx serisi TTL lojik entegreler (7400, 7402, 7404, vb.)
• 40xx serisi CMOS lojik entegreler (4001, 4011, 4049, vb.)
• Schmitt trigger ve buffer devreleri
• Sayaç ve sayısal zamanlayıcı devreleri
• Dekoder ve multiplekser uygulamaları

Analog Devreler

• Operasyonel amplifikatör uygulamaları (LM358, TL082, vb.)
• Komparatör devreleri
• Filtre ve sinyal işleme devreleri
• Sensör arayüz devreleri
• Ses ve sinyal işleme uygulamaları

Eğitim ve Hobi Projeleri

• Elektronik devre eğitim kitleri
• Breadboard prototiplemeleri
• Arduino ve Raspberry Pi genişletme devreleri
• DIY elektronik projeler
• Elektronik servis ve tamir işlemleri

---

Avantajlar ve Özellikler

14-Pin Entegre Soketi'nin sağladığı avantajlar ve çözümler.

• Kolay Değiştirme: Entegreleri lehimlemeden hızlıca takıp çıkarabilme
• Isı Hasarı Önleme: Entegreleri lehimleme ısısından koruma
• Test Kolaylığı: Farklı entegreleri aynı devre üzerinde test edebilme
• Ömür Uzatma: Hassas entegrelerin kullanım süresini artırma
• Uyumluluk: Standart 2.54mm pin aralıklı tüm sistemlerle çalışabilme
• Dayanıklılık: Tekrarlanan takma/çıkarma işlemlerine karşı sağlamlık
• Güvenilir Kontak: Düşük kontak direnci ile stabil elektriksel bağlantı
• Bakım Kolaylığı: Arızalı entegrelerin hızlı değişimi
• Ekonomik Çözüm: Entegre değişimi için uygun maliyetli alternatif
• Çok Yönlülük: Hem breadboard hem de PCB uygulamalarında kullanım

---

Montaj ve Kullanım

14-Pin Entegre Soketi'nin montajı ve kullanımı hakkında detaylı bilgiler.

PCB Montajı

14-Pin Entegre Soketi'nin PCB'ye montaj adımları.

1. Hazırlık:
   • PCB'deki montaj deliklerinin 0.7-0.8mm çapında olduğundan emin olun
   • Delik merkezleri arasındaki mesafenin 2.54mm olduğunu doğrulayın
   • Satırlar arasındaki mesafenin 7.62mm olduğunu kontrol edin
   • Lehimleme için ince uçlu havya, lehim teli ve temizleme malzemeleri hazırlayın
2. Konumlandırma:
   • Soketi PCB üzerindeki uygun deliklere yerleştirin
   • Soketin yönünü doğru ayarlayın (genellikle çentik veya işaret PCB üzerinde gösterilir)
   • Soketin PCB'ye tam oturduğundan emin olun
3. Sabitleme ve Lehimleme:
   • Önce soketin karşılıklı köşelerindeki iki pini lehimleyin (konumunu sabitlemek için)
   • Soketin PCB'ye düzgün oturduğunu tekrar kontrol edin
   • Kalan pinleri sırayla lehimleyin
   • Her lehim bağlantısının temiz ve parlak olduğundan emin olun
4. Kontrol:
   • Tüm pinlerin düzgün lehimlendiğini görsel olarak kontrol edin
   • Kısa devre veya lehim köprüsü oluşmadığından emin olun
   • Soketin PCB'ye sağlam bir şekilde monte edildiğini doğrulayın
   • Gerekirse lehim kalıntılarını temizleyin

Entegre Takma ve Çıkarma

Entegreleri sokete doğru şekilde takma ve çıkarma yöntemleri.

1. Entegre Takmadan Önce:
   • Entegrenin pin düzenini ve soket yönünü kontrol edin
   • Entegre üzerindeki çentik veya nokta işaretini belirleyin
   • Soketteki çentik veya işaretle aynı yöne getirin
   • Entegre pinlerinin düz ve paralel olduğundan emin olun
   • Gerekirse, hafifçe içe doğru eğerek sokete uygun hale getirin
2. Entegre Takma:
   • Entegrenin pinlerini soket deliklerine dikkatlice hizalayın
   • Tüm pinlerin deliklerle aynı hizada olduğundan emin olun
   • Entegre üzerine eşit basınç uygulayarak sokete yerleştirin
   • Pinlerin bükülmediğinden ve tam olarak oturduğundan emin olun
3. Entegre Çıkarma:
   • Düz uçlu küçük bir tornavida veya entegre çıkarıcı alet kullanın
   • Tornavidayı entegrenin alt kenarına, soket ile entegre arasına yerleştirin
   • Hafifçe kaldırarak entegre ile soket arasında küçük bir boşluk oluşturun
   • Diğer tarafa geçip aynı işlemi tekrarlayın
   • Her iki taraftan eşit şekilde kaldırarak entegreleri çıkarın
   • Pinlerin hasar görmemesine dikkat edin

Bakım ve Sorun Giderme

Soketlerin bakımı ve olası sorunların çözümü için öneriler.

• Kontakların Temizliği:
  • Soket kontaklarını izopropil alkol ve yumuşak bir fırça ile temizleyin
  • Oksitlenmiş kontakları hafif zımpara veya kontak temizleyici sprey ile yenileyin
  • Temizlik sonrası alkol kalıntılarının tamamen kurumasını bekleyin
• Gevşek Kontak Sorunu:
  • Kontakların yeterince sıkı olmadığını fark ederseniz, pinleri hafifçe sıkıştırın
  • İnce bir tornavida ile kontak yuvalarını hafifçe içe doğru bükün
  • Çok aşınmış soketleri değiştirin
• Mekanik Hasar:
  • Çatlak veya kırık plastik gövde parçalarını kontrol edin
  • Hasar gören soketleri değiştirin, tamir etmeye çalışmayın
  • Aşırı kuvvet uygulamaktan kaçının

---

Örnek Uygulamalar

14-Pin Entegre Soketi kullanılarak yapılabilecek örnek projeler ve uygulamalar.

Lojik Kapı Test Devresi

Farklı lojik kapıların fonksiyonlarını test eden basit bir devre örneği.

Gerekli Malzemeler:

• 1x 14-Pin Entegre Soketi
• Çeşitli 14-pin lojik entegreler (7400, 7402, 7404, 7408, 7432, vb.)
• 4x LED (farklı renklerde)
• 4x 330Ω direnç (LED'ler için)
• 4x Toggle anahtar veya buton
• 4x 10kΩ Pull-up/Pull-down direnç
• 1x 5V güç kaynağı
• 1x 0.1μF seramik kapasitör (bypass)
• 1x Breadboard veya delikli PCB
• Jumper kabloları

Uygulama Adımları:

1. 14-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. Güç bağlantılarını yapın:
   • Soketin 14. pini VCC (5V)'ye bağlanır
   • Soketin 7. pini GND'ye bağlanır
   • 0.1μF bypass kapasitörünü VCC ve GND arasına bağlayın
3. Giriş devrelerini oluşturun:
   • Toggle anahtarları veya butonları breadboard'a yerleştirin
   • Her anahtarı 10kΩ pull-up/pull-down direnci ile bağlayın
   • Anahtarları entegrenin giriş pinlerine (pin konumları entegre tipine göre değişir) bağlayın
4. Çıkış devrelerini oluşturun:
   • Her LED'i 330Ω direnç üzerinden entegrenin çıkış pinlerine bağlayın
   • LED'lerin katotlarını GND'ye bağlayın
5. Testi gerçekleştirin:
   • 7400 (NAND) entegresini sokete takın
   • Anahtarlar ile farklı giriş kombinasyonlarını deneyerek çıkış LED'lerini gözlemleyin
   • Farklı lojik entegreleri (AND, OR, NOT, XOR, vb.) takarak aynı testi tekrarlayın
   • Farklı entegrelerin doğruluk tablolarını doğrulayın

Dual Op-Amp Filtre Devresi

İki operasyonel amplifikatör içeren LM358 veya TL082 gibi entegreler için test devresi örneği.

Gerekli Malzemeler:

• 1x 14-Pin Entegre Soketi
• 1x LM358 veya TL082 dual op-amp
• 2x 10kΩ potansiyometre
• 4x 10kΩ direnç
• 2x 100kΩ direnç
• 2x 1nF kapasitör
• 2x 10nF kapasitör
• 1x 9V pil veya ±12V güç kaynağı
• 1x 0.1μF seramik kapasitör (bypass)
• 1x 10μF elektrolitik kapasitör (güç filtresi)
• 1x Breadboard veya delikli PCB
• Jumper kabloları
• 1x Ses giriş kaynağı (opsiyonel)
• 1x Hoparlör veya kulaklık (opsiyonel)

Uygulama Adımları:

1. 14-pin entegre soketini breadboard veya PCB'ye yerleştirin
2. Güç bağlantılarını yapın:
   • Soketin 8. pini VCC'ye bağlanır
   • Soketin 4. pini GND'ye bağlanır
   • 0.1μF bypass kapasitörünü VCC ve GND arasına bağlayın
   • Çift besleme kullanıyorsanız uygun voltaj düzenleyicileri ekleyin
3. İlk op-amp için alçak geçiren filtre oluşturun:
   • Op-amp'ın inverting girişini (pin 2) 10kΩ direnç üzerinden çıkışa (pin 1) bağlayın
   • Non-inverting girişe (pin 3) bir potansiyometre ile sinyal giriş noktası oluşturun
   • Geri besleme yoluna 10nF kapasitör ekleyin
4. İkinci op-amp için yüksek geçiren filtre oluşturun:
   • Op-amp'ın inverting girişini (pin 6) 100kΩ direnç üzerinden çıkışa (pin 7) bağlayın
   • Non-inverting girişe (pin 5) kapasitör ve direnç kombinasyonu ile sinyal giriş noktası oluşturun
   • Geri besleme yolunu ayarlayın
5. Test sinyallerini uygulayın:
   • Ses kaynağı veya sinyal jeneratörü bağlayarak devreyi test edin
   • Potansiyometrelerle filtre kesim frekanslarını ayarlayın
   • Çıkış sinyallerini dinleyin veya osiloskopta gözlemleyin
6. Farklı op-amp entegrelerini değiştirerek performanslarını karşılaştırın:
   • LM358, TL082, NE5532 gibi farklı op-amp'ları test edin
   • Gürültü, bant genişliği ve sinyal kalitesi açısından karşılaştırın

---

Sorun Giderme ve İpuçları

14-Pin Entegre Soketi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Sokete Tam Oturmuyor: Pin hizalamasını kontrol edin, gerekirse düzeltin
• Gevşek Kontak Sorunu: Soket kontaklarını hafifçe sıkıştırın veya soketi değiştirin
• Elektriksel Bağlantı Kesintileri: Kontak noktalarını temizleyin, oksitlenme kontrolü yapın
• PCB'ye Montaj Zorluğu: Delik çaplarını kontrol edin, gerekirse genişletin
• Entegre Çıkarırken Hasar: Uygun alet kullanın, eşit kuvvet uygulayın

Uygulama İpuçları

• Entegre üzerindeki çentik işareti ile soket üzerindeki işaretin aynı yönde olmasına dikkat edin
• Pinleri bükmemek için entegreleri sokete takıp çıkarırken dikkatli olun
• Elektronik devre tasarımlarında, test edilecek entegreler için soket kullanmayı alışkanlık haline getirin
• PCB tasarımında soket yerleşimini entegre boyutundan biraz daha geniş planlayın
• CMOS entegrelerle çalışırken statik elektrik önlemleri alın
• Uzun süre kullanılmayan soketlerin kontak noktalarını periyodik olarak temizleyin
• Sık entegre değiştirilen uygulamalarda, yaylı kontak özellikli yüksek kaliteli soketleri tercih edin
• PCB tasarımında soket altında test noktası (test point) bırakmayı unutmayın

---

Paket İçeriği

• 14-Pin Entegre Soketi

---
