12V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)

12V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)

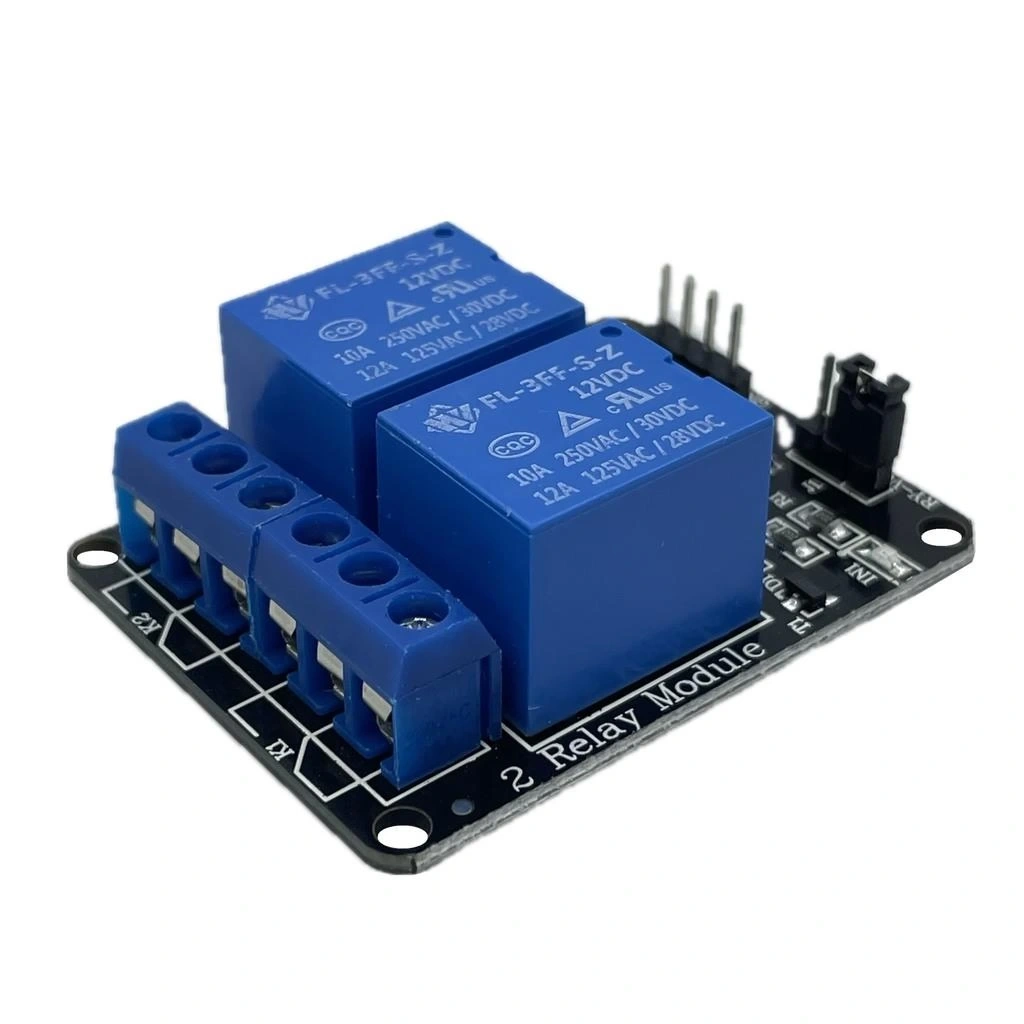

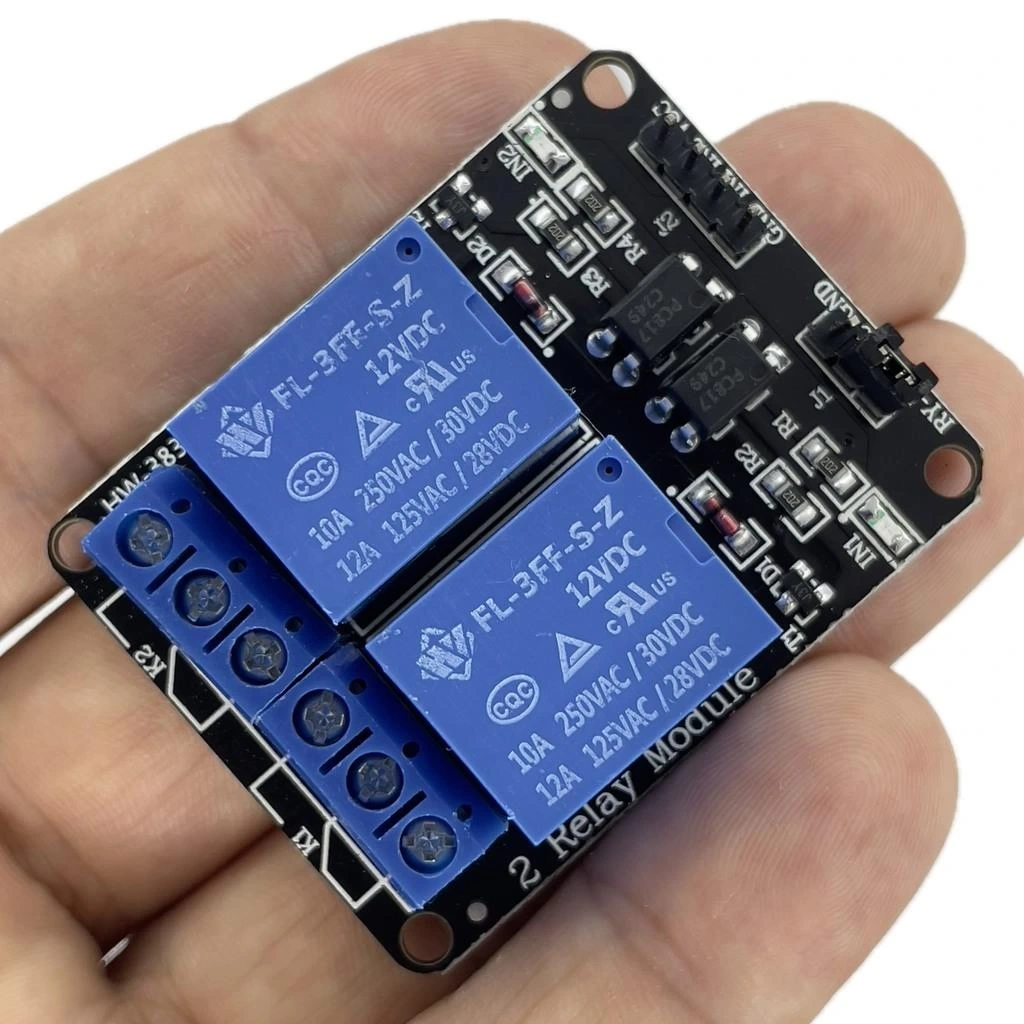

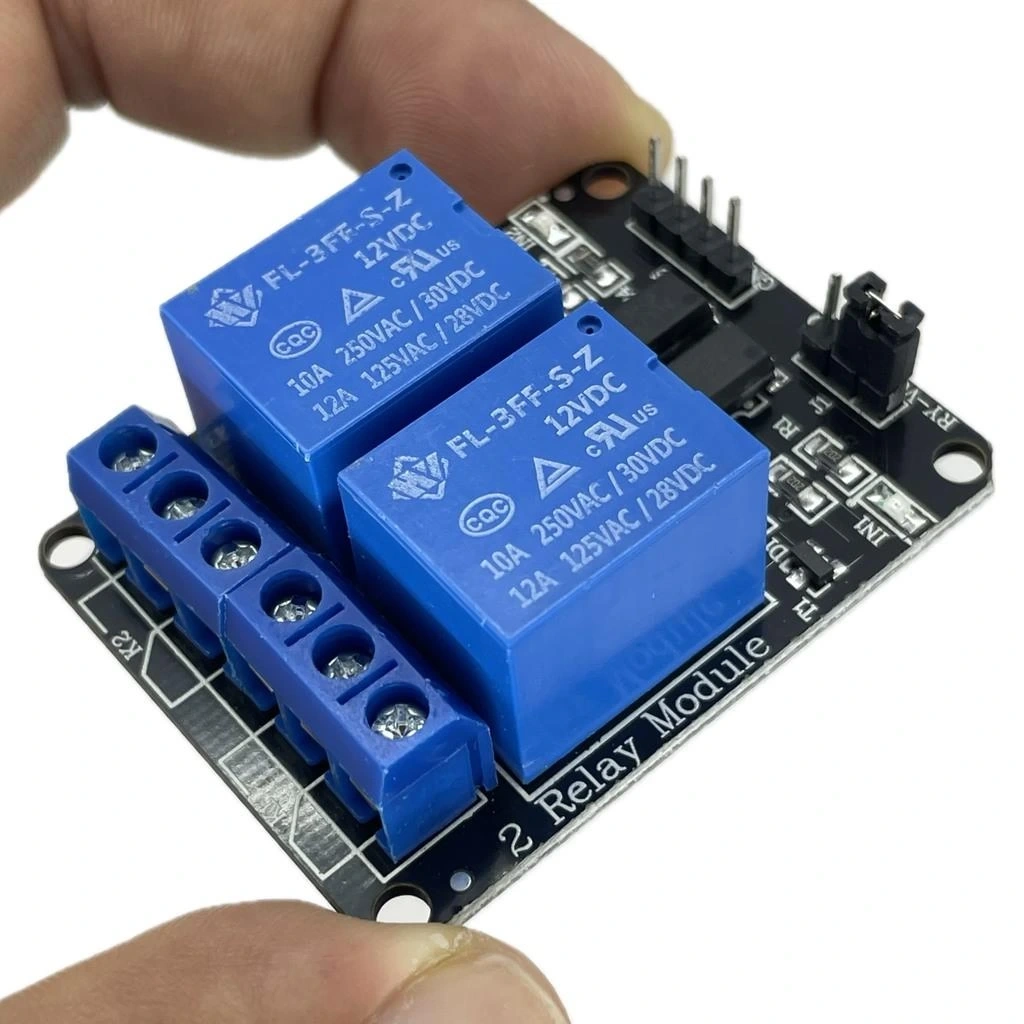

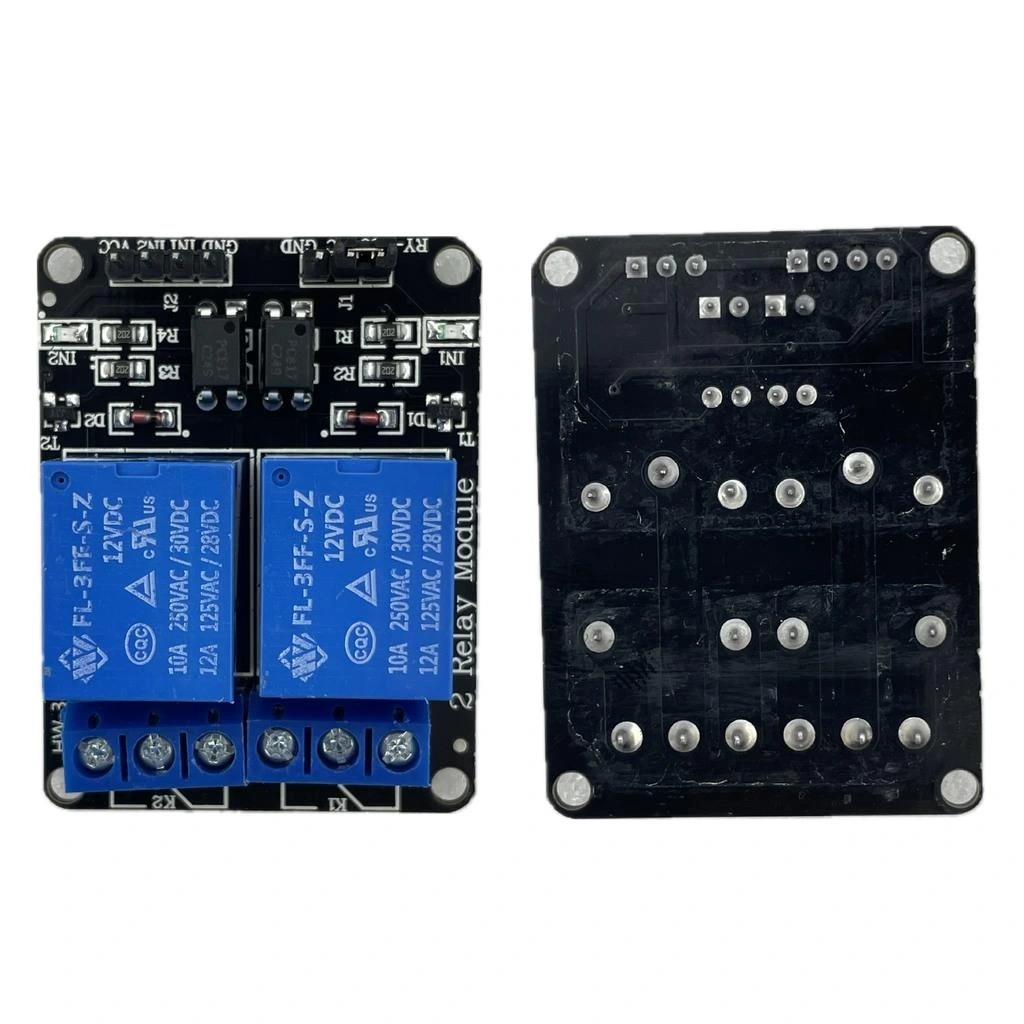

12V 2 Kanal Röle Kartı, mikrodenetleyiciler ile yüksek güçlü cihazları kontrol etmenizi sağlayan pratik bir elektronik modüldür. Her biri 10A yük taşıyabilen 2 adet röle içeren bu kart, 12V besleme voltajı ile güvenli bir şekilde çalışır.

Bu röle kartı, Arduino, Raspberry Pi, PIC ve diğer geliştirme kartlarıyla uyumlu olarak tasarlanmıştır. Düşük voltajlı kontrol sinyalleriyle ev aletleri, motorlar, aydınlatma sistemleri gibi yüksek güçlü AC/DC cihazları güvenle kontrol edebilirsiniz.

Röle Kartları kategorisindeki bu ürün, optokuplör yalıtımı, LED durum göstergeleri ve vidalı terminal bağlantıları ile otomasyon projeleri, akıllı ev sistemleri ve endüstriyel kontrol uygulamaları için ideal bir çözüm sunar.

Teknik Özellikler

12V 2 Kanal Röle Kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Kanal Sayısı: 2 Kanal.
• Besleme Voltajı: 12V DC
• Kontrol Voltajı: 3.3V-5V DC (optokuplör ile),
• Röle Tipi: SPDT (Single Pole Double Throw)
• Kontaktör Kapasitesi: 10A/250VAC, 10A/30VDC
• Maximum Anahtarlama Gücü: 2500VA, 300W
• Kontrol Arayüzü: Optokuplör yalıtımlı

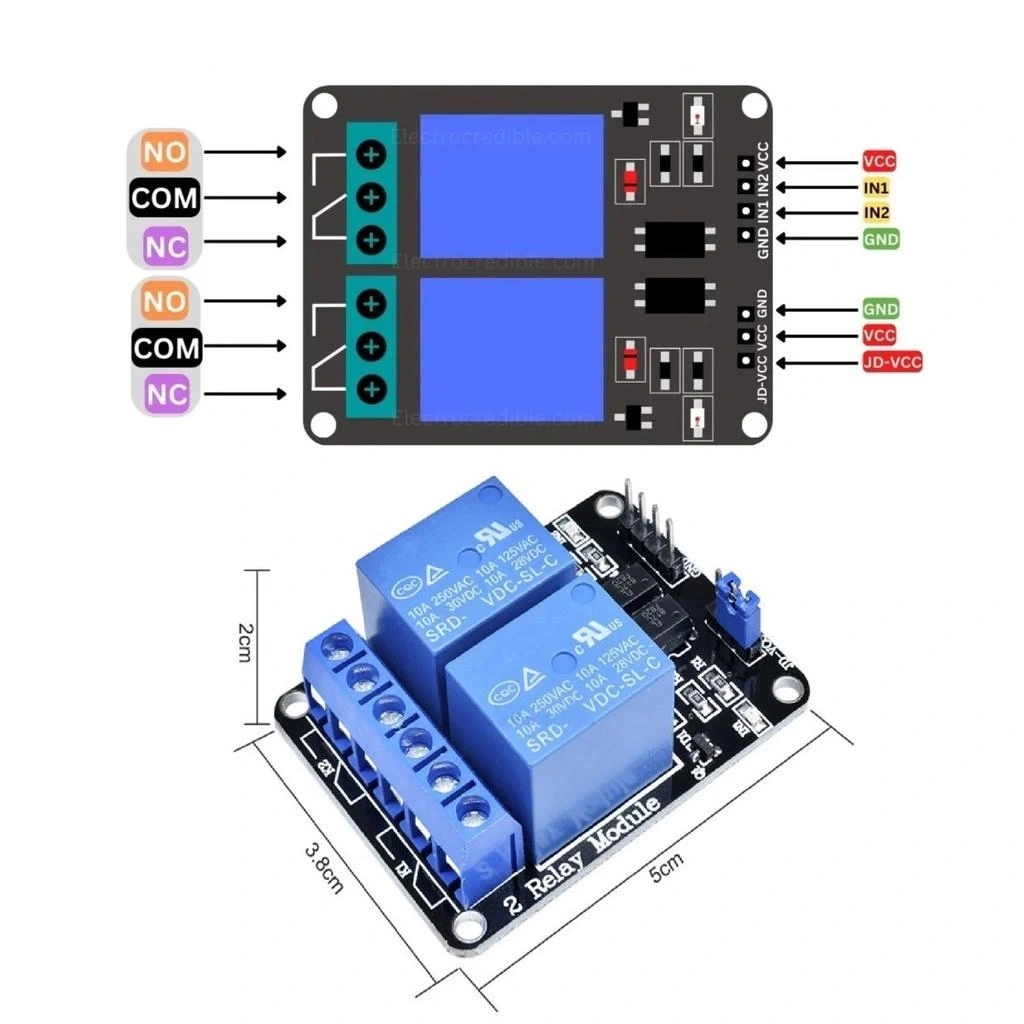

• Giriş Pinleri:
  • VCC: 12V besleme girişi
  • IN1: 1. Röle kontrol girişi
  • IN2: 2. Röle kontrol girişi
  • GND: Toprak bağlantısı
• Çıkış Terminalleri (her röle için):
  • NO (Normally Open): Normalde açık kontak
  • COM (Common): Ortak kontak
  • NC (Normally Closed): Normalde kapalı kontak
• Kontrol Lojik: Düşük seviye tetiklemeli (LOW active)
• Gösterge LED'leri: Her röle için durum göstergesi
• Terminal Bağlantıları: Vidalı terminal blokları
• Montaj Delikleri: 4 adet, 3mm çapında
• Boyutlar: 70mm x 55mm x 20mm
• Çalışma Sıcaklığı: -25°C ~ +70°C
• Röle Mekanik Ömrü: Min. 100,000 çalışma döngüsü

Bağlantı ve Kullanım

12V 2 Kanal Röle Kartının Arduino ve diğer geliştirme kartlarıyla bağlantısı ve kullanım talimatları.

Bağlantı talimatları:

• Besleme Bağlantısı:
  • VCC → 12V güç kaynağı
  • GND → Güç kaynağı GND
• Kontrol Bağlantısı (Arduino örneği):
  • IN1 → Arduino dijital pin (örn. D2)
  • IN2 → Arduino dijital pin (örn. D3)
  • GND → Arduino GND
• Yük Bağlantısı (her röle için):
  • COM → Ana güç kaynağından gelen hat (güç kaynağı (+) veya AC ana besleme)
  • NO → Normalde açık bağlantı (röle aktif olduğunda güç geçer)
  • NC → Normalde kapalı bağlantı (röle aktif olmadığında güç geçer)

Kullanım adımları:

• Röle kartına 12V DC güç kaynağı bağlayın
• Kontrol pinlerini mikrodenetleyici çıkışlarına bağlayın
• Kontrol edilecek cihazları uygun röle kontaklarına bağlayın
• Dijital pinleri LOW (0) yaparak röleleri aktifleştirin
• Dijital pinleri HIGH (1) yaparak röleleri pasif hale getirin

Güvenlik uyarıları:

• AC şebeke voltajı ile çalışırken daima güvenlik önlemlerini alın
• Yüksek akım gerektiren cihazlar için kablo kalınlığının yeterli olduğundan emin olun
• Röle kontaklarının kapasitesini aşmamaya dikkat edin
• Nemli ortamlarda kullanım için ek izolasyon sağlayın
• Bağlantı yaparken güç kaynaklarını kapalı tutun

Uygulama Alanları

12V 2 Kanal Röle Kartının kullanılabileceği çeşitli projeler ve uygulama alanları.

Ev Otomasyonu

• Aydınlatma kontrolü
• Elektrikli perde/panjur sistemleri
• Isıtma ve soğutma sistemleri kontrolü
• Sulama sistemleri otomasyonu
• Akıllı prizler ve uzaktan kontrol sistemleri

Endüstriyel Uygulamalar

• Motor kontrol sistemleri
• Konveyör bant otomasyonu
• Fabrika ekipman kontrolü
• PLC sistemlerine entegrasyon
• Makine güvenlik devreleri

Hobi ve Eğitim Projeleri

• Robotik uygulamalar
• Zamanlayıcı kontrollü sistemler
• IoT tabanlı uzaktan kontrol projeleri
• Model demiryolu ve otomasyonu
• Öğrenci eğitim setleri

Proje Örnekleri

12V 2 Kanal Röle Kartı kullanılarak yapılabilecek detaylı proje örnekleri.

Akıllı Sulama Sistemi

Arduino Uno, toprak nem sensörleri, 12V 2 kanal röle kartı ve 12V su pompası kullanarak otomatik bir bahçe sulama sistemi oluşturabilirsiniz. Toprak nem sensörleri Arduino'ya nem verilerini gönderir, belirli bir eşik değerin altına düştüğünde Arduino röleleri aktifleştirir. İlk röle ana su vanasını, ikinci röle ise su pompasını kontrol eder. Sistem, günün belirli saatlerinde çalışacak şekilde programlanabilir ve web arayüzü veya mobil uygulama ile uzaktan izlenebilir. Güneş paneli ile güç sağlanarak tam bağımsız bir sulama sistemi oluşturulabilir. Bu proje, su tasarrufu sağlarken bitkilerinizin her zaman optimum nem seviyesinde kalmasını sağlar.

Sıcaklık Kontrollü Otomasyon Sistemi

Arduino Nano, DHT22 sıcaklık sensörü, LCD ekran ve 12V 2 kanal röle kartı kullanarak akıllı bir sıcaklık kontrol sistemi oluşturabilirsiniz. Sistem, ortam sıcaklığını sürekli izler ve önceden belirlenen değerlere göre ısıtma ve soğutma sistemlerini kontrol eder. İlk röle ısıtıcıyı, ikinci röle ise fanı veya klimayı kontrol eder. LCD ekran mevcut sıcaklığı, nem oranını ve sistemin durumunu gösterir. Manuel ve otomatik mod arasında geçiş yapılabilen bir arayüz eklenebilir. Bu sistem, seralarda, sunucu odalarında, kuluçka makinelerinde veya hassas sıcaklık kontrolü gerektiren diğer ortamlarda kullanılabilir. Bluetooth modülü eklenerek akıllı telefon ile uzaktan kontrol imkanı da sağlanabilir.

Zamanlayıcı Kontrollü Akvaryum Sistemi

Arduino Mega, RTC (Real Time Clock) modülü, 12V 2 kanal röle kartı ve LED ekran kullanarak tam otomatik bir akvaryum kontrol sistemi geliştirebilirsiniz. Sistem, günün belirli saatlerinde akvaryum aydınlatmasını ve filtreleme pompasını programlı olarak kontrol eder. İlk röle aydınlatma sistemini, ikinci röle ise filtreleme pompasını çalıştırır. Zamanlar, balıkların doğal yaşam döngülerine göre ayarlanabilir. Sistem, güç kesintisi durumunda bile RTC modülü sayesinde zamanı korur. Sıcaklık sensörü ve yem dağıtıcı mekanizması eklenerek sistem daha da geliştirilebilir. Bu proje ile akvaryum sahipleri, evde olmadıklarında bile balıklarının optimum koşullarda yaşamasını sağlayabilirler.

Sorun Giderme ve İpuçları

12V 2 Kanal Röle Kartı kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Röle Tetiklenmiyor: Besleme voltajını kontrol edin. 12V güç kaynağının çalıştığından ve bağlantıların doğru olduğundan emin olun.
• LED Yanıyor Ama Röle Tetiklenmiyor: Röle kontaklarını kontrol edin. Uzun kullanım sonrası kontaklar aşınmış olabilir.
• Röle Titreme Yapıyor: Güç kaynağı yetersiz olabilir. Daha yüksek akım kapasiteli güç kaynağı kullanın.
• Arduino Resetleniyor: Ayrı güç kaynakları kullanın. Röle için 12V kaynağını Arduino'dan izole edin.
• Yük Çalışmıyor: Bağlantıları ve yükün çalışır durumda olduğunu kontrol edin. Doğru kontakların (NO/NC) kullanıldığından emin olun.

Performans İpuçları

• Sık anahtarlama gerektiren uygulamalarda solid state röle (SSR) tercih edin
• Endüktif yükler (motor gibi) için söndürme diyotları veya RC filtreleri kullanın
• Hassas elektronik ekipmanları röle gürültüsünden korumak için EMI filtreleri ekleyin
• Uzun kablo kullanımında sinyal bozulmasını önlemek için pull-up/pull-down dirençleri kullanın
• Röle kontaklarının ömrünü uzatmak için yüksek güçlü uygulamalarda kontaktörleri tercih edin

Paket İçeriği

• 12V 2 Kanal Röle Kartı (Geliştirme Kartı Uyumlu)
