10nF 63V Seramik Mercimek Kondansatör

10nF 63V Seramik Mercimek Kondansatör, orta kapasitans değerine sahip, genel amaçlı elektronik devrelerde kullanılabilen kaliteli bir kondansatördür. Disk tipi tasarımı ile PCB kartlara kolay montaj sağlayan bu mercimek kondansatör, güvenilir performans ve uygun maliyet avantajı sunar.

Seramik dielektrik malzeme ile üretilen bu mercimek kondansatör, bypass, kuplaj, dekuplaj ve filtreleme uygulamalarında mükemmel performans göstererek, çeşitli elektronik devrelerde güvenilir çözümler sağlar.

10nF (0.01μF) değeri ile bu kondansatör, diğer elektronik komponentler ile uyum içinde çalışarak, sinyal işleme, filtreleme ve kondansatör gereksinimi olan genel amaçlı devrelerde ideal performans sunar.

Teknik Özellikler

10nF 63V Seramik Mercimek Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 10.nF (0.01μF)
• Voltaj Değeri: 63V DC
• Tolerans: ±20%
• Dielektrik Malzeme: Seramik (X7R/X5R)
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Sıcaklık Katsayısı: ±15% (tipik, X7R)
• Kayıp Faktörü (DF): <%2.5 (tipik)
• Yalıtım Direnci: >1GΩ

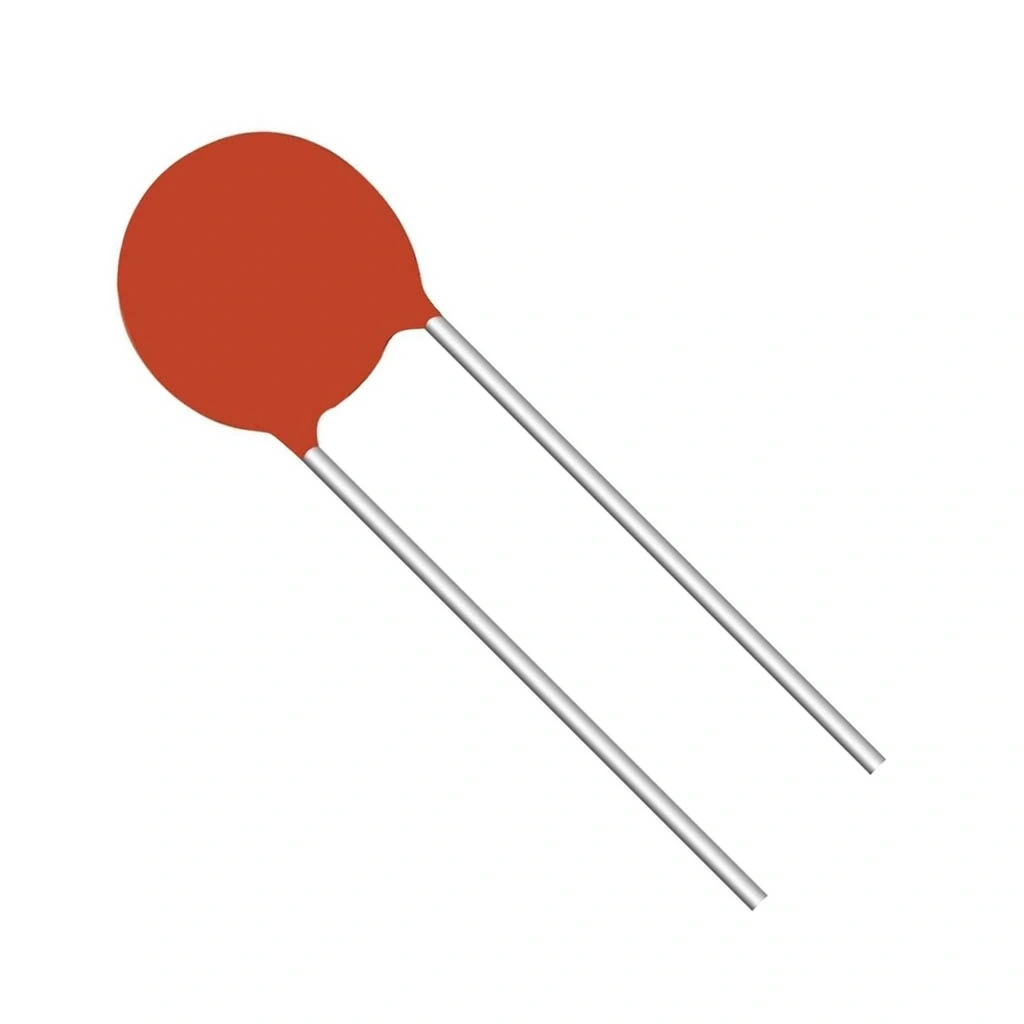

• Fiziksel Yapı: Disk (Mercimek) şekli
• Pin Aralığı: 5.0mm (tipik)
• Çap: 6mm (yaklaşık)
• Kalınlık: 3mm (yaklaşık)
• Pin Malzemesi: Kalay kaplı bakır
• Montaj Tipi: Through-hole
• Paketleme: Bulk
• Rezonans Frekansı: >100MHz
• Q Faktörü: >100 @ 100kHz
• RoHS Uyumluluğu: Evet
• Kullanım Alanı: Genel amaçlı elektronik devreler
• Karakteristik: X7R/X5R (genel amaçlı)

Kullanım Alanları

10nF 63V Seramik Mercimek Kondansatör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme ve Filtreleme

• DC bloklama
• Kuplaj devreleri
• RC filtre uygulamaları
• Sinyal koşullandırma
• Gürültü filtreleme

Güç ve Besleme Devreleri

• Bypass uygulamaları
• Dekuplaj devreleri
• Gürültü bastırma
• Gerilim regülatör destekleme
• EMI/RFI filtreleme

Genel Elektronik Uygulamalar

• Zamanlayıcı devreleri
• Entegre devre desteği
• Sensör devreleri
• Anahtarlama devreleri
• Darbe şekillendirme

Avantajlar ve Özellikler

10nF 63V Seramik Mercimek Kondansatör'ün sağladığı avantajlar ve çözümler.

• Çok Yönlü Kapasitans: 10nF ile geniş uygulama alanı
• Güvenli Çalışma Voltajı: 63V DC ile yüksek koruma payı
• Genel Amaçlı Kullanım: X7R/X5R ile çok çeşitli uygulamalar
• Kompakt Tasarım: Disk tipi yapı ile az yer kaplar
• Standart Pin Aralığı: 5.0mm ile yaygın PCB uyumluluğu
• Ekonomik Çözüm: Uygun maliyet ve iyi performans
• Kolay Montaj: Through-hole tasarım ile kolay lehimleme
• RF Gürültü Filtreleme: Orta-yüksek frekans gürültü bastırma
• İyi Frekans Tepkisi: Orta frekans bölgesinde düşük empedans
• Dayanıklı Yapı: Seramik malzeme ile uzun ömürlü kullanım

Montaj ve Kullanım

10nF 63V Seramik Mercimek Kondansatör'ün PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 1.0mm delik çapı önerilir
• PCB Yerleşimi: Gürültü kaynaklarına yakın, kısa bağlantı mesafeleri
• Lehimleme: Standart lehim teknikleri ile uyumlu
• Lead Uzunluğu: Yüksek frekanslı uygulamalarda kısa tutun
• Termal Yönetim: Aşırı sıcaklık kaynaklarından uzak tutun
• Topraklama: İyi bir toprak bağlantısı sağlayın

Devre Tasarım İpuçları:

• Bypass Uygulaması: IC besleme pinlerinde gürültü bastırma için
• DC Bloklama: 1.6kHz ve üzeri frekanslar için uygun
• RC Filtre: 10kΩ direnç ile yaklaşık 1.6kHz kesim frekansı
• EMI Filtreleme: Orta frekans gürültüleri için etkili
• Kuplaj: Sinyalin kesim frekansının alt limitini hesaplayın

Sorun Giderme ve İpuçları

10nF 63V Seramik Mercimek Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kapasitans Değişimi: X7R/X5R dielektrik sıcaklıkla değişim gösterebilir
• Frekans Sınırlamaları: 100MHz üzeri frekanslarda performans düşüşü
• Rezonans Sorunları: Endüktif komponentlerle etkileşim kontrol edilmeli
• Nem Hassasiyeti: Uzun süreli yüksek nemde performans değişebilir
• Mekanik Stres: PCB montajında aşırı bükmekten kaçınılmalı

Verimli Kullanım İpuçları

• Farklı kapasitans değerleriyle paralel kombinasyon yaparak geniş spektrumlu filtreleme
• Kritik uygulamalarda tolerans değerlerini dikkate alın
• Kuplaj uygulamalarında DC bloklama için yeterli değer olduğundan emin olun
• Yüksek frekanslı devrelerde lead uzunluğunu minimize edin
• X7R kondansatörlerde voltaj değişimlerinin kapasitansı etkileyebileceğini unutmayın

Paket İçeriği

• 10nF 63V Seramik Mercimek Kondansatör
