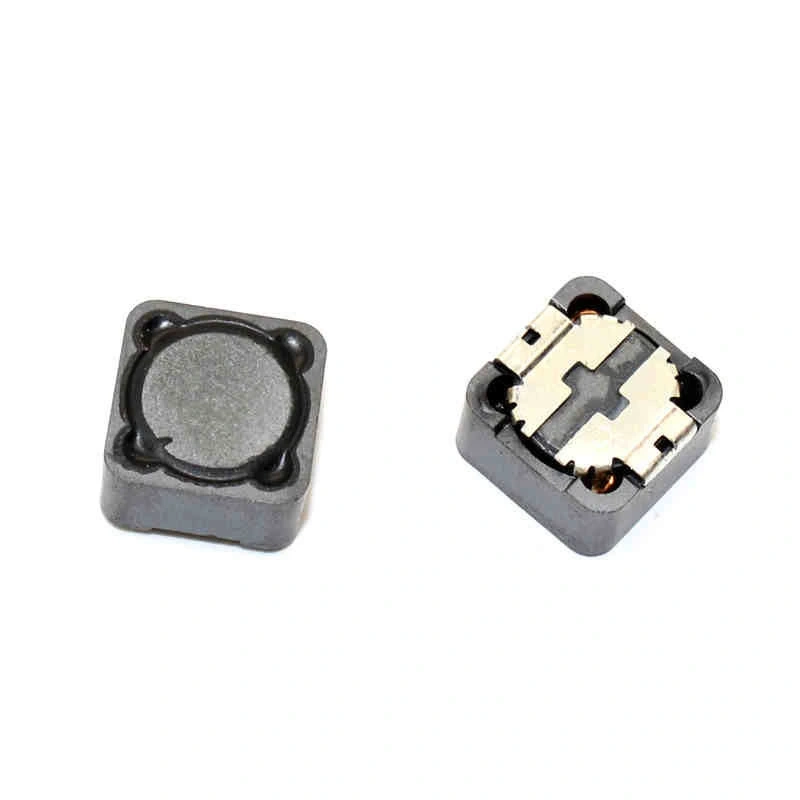

100uH 12X12mm 3.2A - SMD Güç Bobini - SRI1209

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209, yüksek akım kapasiteli yüzey montaj güç indüktörüdür. 100uH endüktans değeri, 3.2A sürekli akım taşıma kapasitesi ve 12x12mm boyutu ile orta-yüksek güçlü DC-DC dönüştürücü ve güç filtreleme uygulamaları için tasarlanmıştır. SRI1209 serisi, düşük DCR değeri ve yüksek doyma akımı ile verimli enerji depolama ve aktarma imkanı sunar.

Manyetik açıdan optimize edilmiş tasarımı ile SMD bobin kategorisinin güçlü üyelerinden biridir. Dayanıklı ferrit öz yapısı ve yoğun sargısı ile yüksek akımlarda bile stabil endüktans değeri sağlar. Manyetik kılıflı yapısı EMI yayılımını minimize eder, böylece yakındaki devre elemanlarını korur.

Güç kaynakları, yüksek akımlı filtreler ve endüstriyel uygulamalarda yaygın olarak kullanılan bu bobin, diğer elektronik komponentler ile birlikte, verimli güç yönetimi gerektiren orta-yüksek güçlü elektronik sistemlerde optimum performans sağlamak için tercih edilmektedir.

Teknik Özellikler

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209'un detaylı teknik özellikleri aşağıda listelenmiştir.

• Endüktans Değeri: 100.0µH (±20% tolerans)
• Maksimum DC Akım: 3.2A
• Fiziksel Boyut: 12mm × 12mm × 5.5mm (yaklaşık)
• Seri Kodu: SRI1209
• DC Direnç (DCR): 165.0mΩ (±10%)
• Doyma Akımı (Isat): 4.5A (tipik)
• Isı Artışı Akımı: 3.2A (40°C sıcaklık artışı)
• Çalışma Sıcaklığı Aralığı: -40°C ile +125°C arası
• Depolama Sıcaklığı Aralığı: -40°C ile +125°C arası
• Merkez Materyal: Ferrit öz
• Sargı Tipi: Bakır tel sargı
• Montaj Tipi: SMD (Yüzey Montaj)
• Kılıf Tipi: Manyetik kılıflı
• Öz-Rezonans Frekansı (SRF): 3.5MHz (tipik)
• Q Faktörü: 35 (minimum, @ 100kHz)
• Test Frekansı: 100kHz
• Dalga Lehim Dayanımı: 260°C / 10 saniye
• Reflow Lehim Dayanımı: 245°C-260°C tepe sıcaklık
• RoHS Uyumluluğu: Evet
• Halojensiz: Evet
• İzolasyon Direnci: >100MΩ
• Tipik Uygulamalar: DC-DC dönüştürücüler, PFC, güç filtreleri
• Optimum Çalışma Frekansı: 50kHz-500kHz
• Nem Hassasiyet Seviyesi (MSL): 1
• Maksimum Güç Dağılımı: 1.7W

Kullanım Alanları

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209'un kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Dönüştürücü Uygulamaları

• Orta güçlü buck dönüştürücüler
• Boost dönüştürücüler
• Buck-Boost dönüştürücüler
• Flyback dönüştürücüler
• PFC (Güç Faktörü Düzeltme) devreleri

Endüstriyel Uygulamalar

• Motor sürücü devreleri
• Endüstriyel güç kaynakları
• Güç dağıtım sistemleri
• UPS cihazları
• Endüstriyel kontrol sistemleri

Özel Elektronik Sistemler

• Yüksek güçlü LED sürücüler
• Batarya şarj sistemleri
• Solar dönüştürücüler
• Telekomünikasyon güç üniteleri
• Otomotiv elektronik sistemleri

Avantajlar ve Özellikler

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209'un sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 3.2A sürekli akım ile güçlü uygulamalar için uygun
• Düşük DC Direnci: 165mΩ ile minimum güç kaybı
• Uygun Endüktans Değeri: 100uH ile orta frekanslı uygulamalar için ideal
• Manyetik Kılıf: EMI yayılımını minimize eden tam kılıflı tasarım
• Yüksek Doyma Akımı: 4.5A doyma akımı ile yüksek tepe akımlarında kullanılabilirlik
• Kaliteli Ferrit Öz: Yüksek manyetik performans ve düşük öz kayıpları
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası güvenilir performans
• SMD Montaj: Otomatik montaj ekipmanları ile üretim kolaylığı
• Dayanıklı Yapı: Zorlu çalışma koşullarına uygun tasarım
• Çevre Dostu: RoHS uyumlu ve halojensiz yapı

Montaj ve Kullanım

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209'un montaj ve kullanım detayları hakkında bilgiler.

Montaj tavsiyeleri:

• PCB Yerleşimi: Güç dönüştürücü IC'ye yakın, ısı hassas komponentlerden uzakta konumlandırın
• Soğutma: Termal vialar ve geniş bakır alanlarla ısı dağıtımını optimize edin
• Lehimleme: Reflow profili için yeterli süre ile 245-260°C maksimum sıcaklık kullanın
• Otomatik Montaj: Komponentin ağırlığına uygun nozül ve vakum ayarları yapın
• İz Tasarımı: En az 3.2A akımı taşıyacak genişlikte izler kullanın (minimum 2.5mm genişlik)

Kullanım önerileri:

• Frekans Seçimi: 50-500kHz arası çalışma frekansı için optimize edin
• Akım Sınırları: 3.2A sürekli, 4.5A tepe akım sınırlarını aşmayın
• Termal Yönetim: Yüksek akımlarda uygun soğutma sağlandığından emin olun
• EMI Yönetimi: Manyetik kılıf sayesinde EMI etkisi düşük olsa da kritik hatları uzakta tutun
• Buck Dönüştürücü Hesaplamaları: ΔI = (Vin-Vout) × Ton / L formülünü kullanın

Sorun Giderme ve İpuçları

100uH 12x12mm 3.2A SMD Güç Bobini SRI1209 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB soğutma alanını artırın veya akım değerini düşürün
• Verimlilik Düşüklüğü: Çalışma frekansının uygun aralıkta olduğunu kontrol edin
• Akustik Gürültü: Rezonans frekanslarından kaçının veya mekanik sabitlemeyi iyileştirin
• Yetersiz Doyma Akımı: Darbe akımları için ek filtreleme veya daha büyük endüktör kullanın
• EMI Sorunları: PCB yerleşimini optimize edin veya ek kılıflama düşünün

Tasarım İpuçları

• Buck dönüştürücülerde, boyutlandırma için ΔI akım dalgalanmasını %30 civarında tutun
• EMI azaltmak için MLCC kapasitörleri bobine mümkün olduğunca yakın yerleştirin
• Çoklu bobin içeren tasarımlarda, manyetik etkileşimleri azaltmak için 90° açılı yerleşim yapın
• Yüksek frekanslı uygulamalarda, DCR ve öz kayıplarındaki artışı hesaplamalara dahil edin
• Otomotiv uygulamalarında, vibrasyon etkilerine karşı bobini PCB'ye sabitleyici epoksi kullanın
• Batarya beslemeli sistemlerde minimum güç kaybı için verimli çalışma noktasını optimize edin

Paket İçeriği

• 100uH 12x12mm 3.2A SMD Güç Bobini SRI1209
