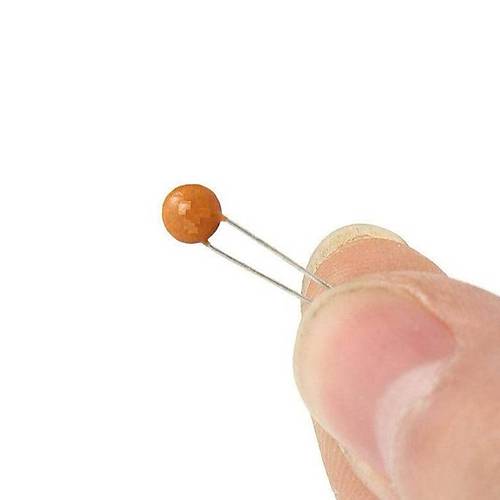

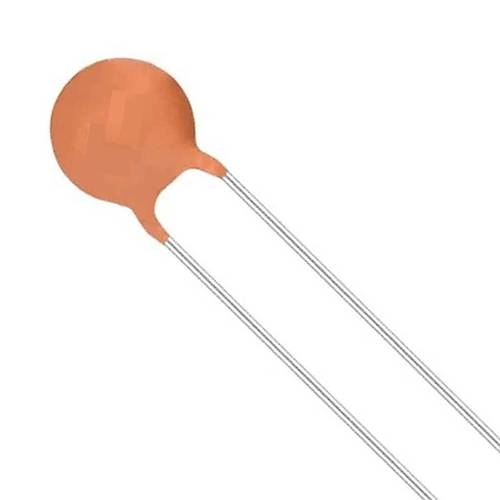

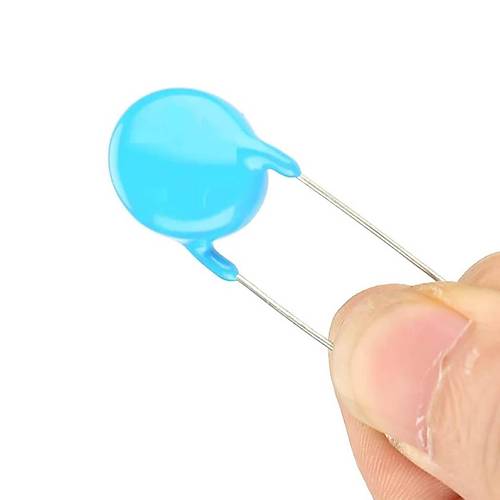

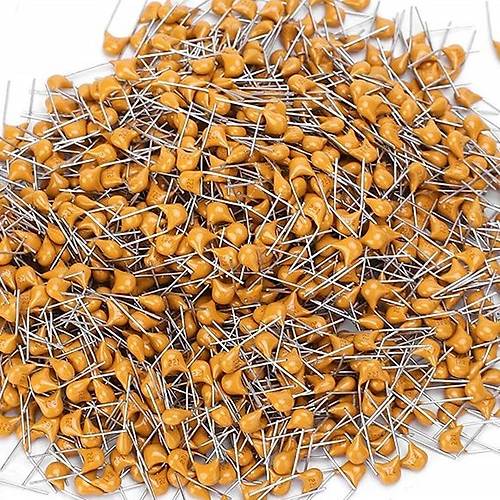

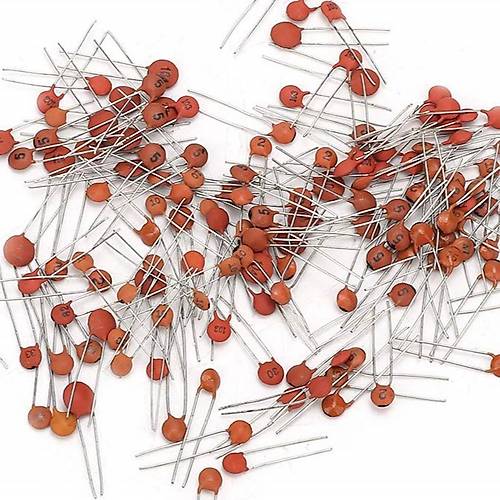

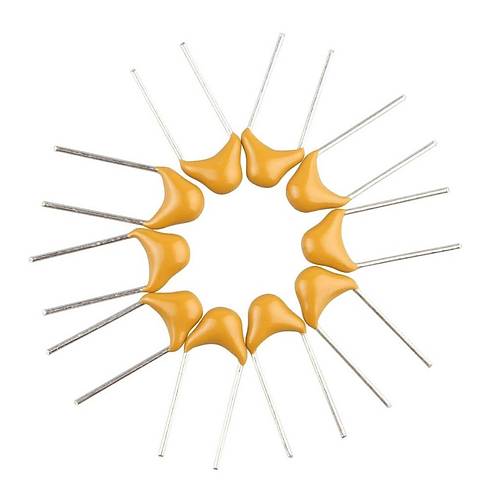

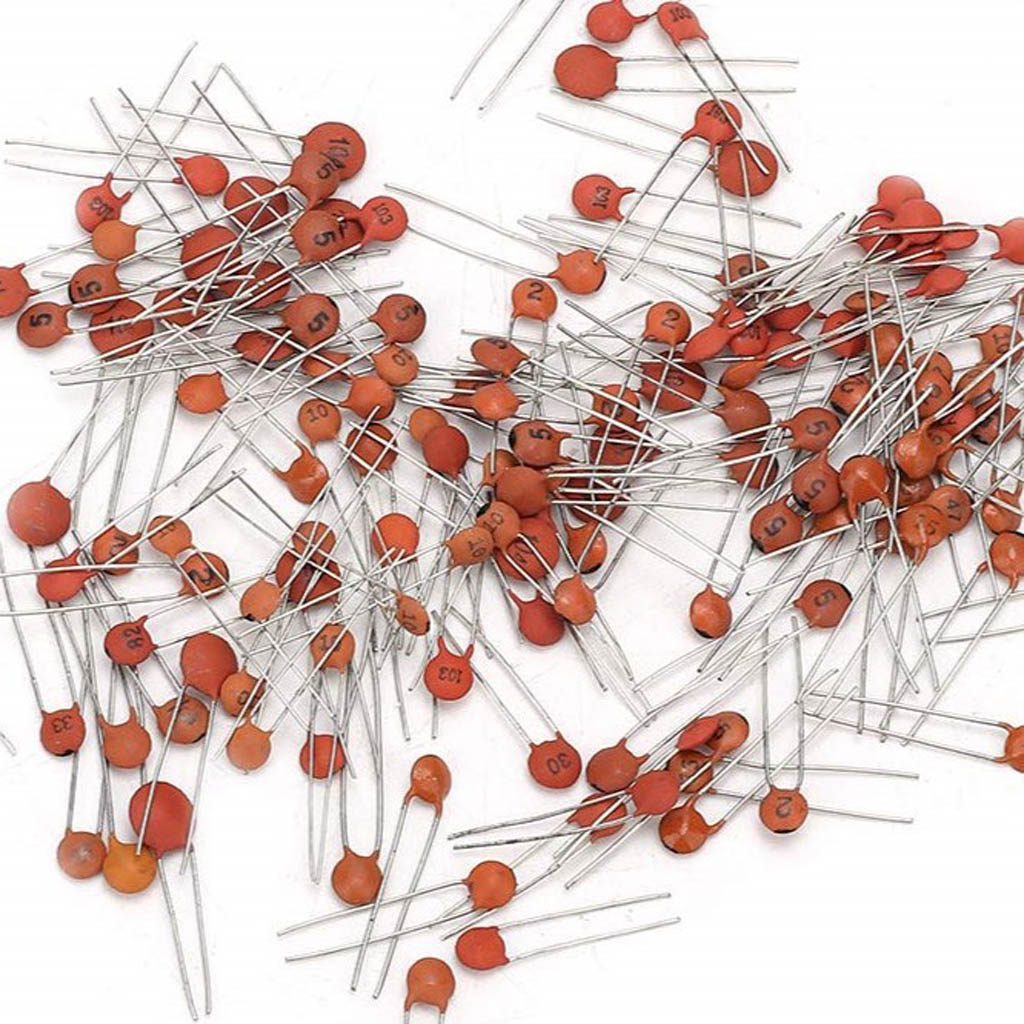

100nF 63V Seramik Mercimek Kondansatör
100nF 63V Seramik Mercimek Kondansatör, elektronik devrelerde yaygın kullanılan, bypass ve dekuplaj uygulamaları için ideal bir komponenttir. 0.1µF olarak da bilinen bu kondansatör, entegre devrelerin besleme hatlarını gürültüden arındırmak ve sinyal hatlarındaki parazitleri filtrelemek için mükemmel bir çözümdür.
X7R veya Y5V dielektrik malzemeden üretilen bu kondansatör, kompakt mercimek şekli ve 63V çalışma voltajı ile geniş bir uygulama yelpazesinde güvenle kullanılabilir.
Mercimek formundaki tasarımıyla mercimek kondansatör, klasik THT montaj kolaylığı sağlarken, diğer elektronik komponentler ile birlikte kullanıldığında devrenizin performansını artıran ve gürültüleri bastıran güvenilir bir seçimdir.
Teknik Özellikler
100nF 63V Seramik Mercimek Kondansatör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Kapasitans Değeri: 100 nF (0.1 µF)
- Voltaj Değeri: 63.0V DC
- Tolerans: ±10% veya ±20% (tipik)
- Dielektrik Tipi: X7R veya Y5V (seramik)
- Sıcaklık Katsayısı: X7R: ±15% (-55°C ile +125°C arası)
- Montaj Tipi: THT (Through-Hole Technology)
- Paket Stili: Radyal, Mercimek (Disk) şekilli
- Fiziksel Boyut: Yaklaşık Ø5-6mm x 2.5mm (çap x kalınlık)
- Terminal Aralığı: 5.0mm (tipik)
- Terminal Tipi: Radyal bacaklar
- ESR (Eşdeğer Seri Direnç): Düşük, tipik < 0.1 Ohm
- Çalışma Sıcaklığı: -55°C ile +125°C arası
- Frekans Karakteristiği: 10MHz seviyesine kadar etkili
- Yalıtım Direnci: > 1 GOhm
- Dielektrik Absorpsiyon: < 3%
- Kayıp Faktörü (DF): < 2.5% @ 1 kHz
- RoHS Uyumluluğu: Evet
- Kurşunsuz: Evet
- Anma Kapasitans Değişimi: X7R: ±15%, Y5V: -20% ile +80%
- Maksimum Çalışma Frekansı: ~10-15 MHz
Kullanım Alanları
100nF 63V Seramik Mercimek Kondansatör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Dijital Devreler
- Entegre devre besleme hatlarında bypass
- Mikrodenetleyici ve işlemci bypass uygulamaları
- Sinyal hatlarında gürültü bastırma
- Dijital lojik devrelerinde dekuplaj
- Clock sinyallerinde temizleme
Güç Kaynakları
- Regülatör çıkışında filtreleme
- Doğrultma devrelerinde ripple azaltma
- Besleme hattı gürültü filtreleme
- Anahtarlamalı güç kaynağı filtreleri
- Güç dağıtım ağlarında stabilizasyon
Sinyal İşleme ve Sensör Devreleri
- Sinyal kuplaj uygulamaları
- Opamp ve komparatör devreleri
- Sensör arayüzleri
- RC zamanlama devreleri
- Filtre devreleri
Avantajlar ve Özellikler
100nF 63V Seramik Mercimek Kondansatör'ün sağladığı avantajlar ve çözümler.
- Evrensel Değer: 100nF (0.1µF), elektronik devrelerde en yaygın kullanılan bypass değeri
- Geniş Frekans Tepkisi: 100Hz-10MHz aralığındaki gürültüleri etkili filtreler
- Kompakt Boyut: Mercimek formunda yerden tasarruf sağlayan tasarım
- Yüksek Voltaj Toleransı: 63V değeri ile güvenli çalışma aralığı
- Düşük ESR: Yüksek frekanslı gürültüleri etkili şekilde bypass eder
- Kolay Montaj: THT yapısı ile güvenilir ve basit lehimleme
- Geniş Çalışma Sıcaklığı: -55°C ile +125°C arası endüstriyel aralık
- Uygun Maliyet: Ekonomik fiyatıyla yaygın kullanım için ideal
- RoHS Uyumlu: Çevre dostu malzemelerle üretim
- Uzun Ömür: Seramik yapısı ile dayanıklı ve güvenilir
Montaj ve Kullanım
100nF 63V Seramik Mercimek Kondansatör'ün montaj ve kullanım detayları hakkında bilgiler.
İpucu: 100nF kondansatörler dijital IC bypass uygulamalarında kullanılırken, komponentleri besleme pinine (VCC/VDD) mümkün olduğunca yakın yerleştirin. Terminal bacaklarını kısa tutarak parazitik indüktansı azaltın. Daha iyi gürültü bastırma performansı için, farklı değerlerde kondansatörlerle paralel kullanım yapın - örneğin her besleme pini için bir 100nF ve besleme hattının girişinde bir 10µF. Bu kombinasyon hem yüksek frekanslı gürültüleri (100nF ile) hem de düşük frekanslı ripple'ları (10µF ile) filtreleyecektir. Özellikle gürültüye duyarlı uygulamalarda, her IC için ayrı bypass kondansatörü kullanımı önerilir.
Montaj tavsiyeleri:
- PCB Tasarımı: 5mm terminal aralığına uygun delik mesafesi sağlayın
- Lehimleme: Standart lehim tekniği (300-350°C, 2-3 saniye)
- Yerleşim: IC'lere mümkün olduğunca yakın konumlandırın
- Terminal Boyutu: Bacakları mümkün olduğunca kısa tutun
- Güç/Toprak Bağlantısı: Düşük empedanslı bağlantılar sağlayın
Kullanım önerileri:
- Bypass Uygulamaları: Her entegre devre için ayrı kondansatör kullanın
- Sinyal Kuplaj: DC bloklamalı sinyal geçişlerinde uygun değerde rezistörle kombine edin
- Filtreleme: Diğer değerdeki kondansatörlerle paralel kullanarak geniş frekans bandı filtreleme yapın
- Zamanlama Devreleri: RC sabitlerini doğru hesaplayarak uygun direnç değeri seçin
- Güç Girişleri: Daha büyük değerli kondansatörlerle (10µF, 100µF) birlikte kullanın
Sorun Giderme ve İpuçları
100nF 63V Seramik Mercimek Kondansatör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Bypass: Daha fazla kondansatör ekleyin, bacakları kısaltın, PCB yollarını optimize edin
- RF Performans Sorunları: Terminal indüktansını azaltmak için SMD alternatifleri değerlendirin
- Sıcaklık Etkileri: X7R dielektrik tipi tercih edin, Y5V tipinin geniş sıcaklık aralığında değişimi olabilir
- Rezonans Oluşumu: Farklı değerlerde kondansatörleri paralel kullanarak rezonans piklerini kırın
- DC Bias Etkisi: Yüksek voltajlarda kapasitans değişimini hesaba katın (özellikle Y5V tipinde)
Tasarım İpuçları
- Her IC beslemesi için ayrı bypass kondansatörü kullanın
- Dijital ve analog besleme hatlarını ayrı bypass edin
- Güç dağıtım ağlarında çok noktalı bypass stratejisi kullanın
- PCB tasarımında kondansatörleri çok katmanlı kartlarda via'lara yakın yerleştirin
- Gürültülü devrelerde ferrit boncukla seri bağlayarak daha etkili filtreleme yapın
- Kritik uygulamalarda yüksek frekanslı bypass için NPO/C0G tiplerini değerlendirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı değer ve türlerde kondansatörler ile elektronik devrelerinizi tamamlayın.
Ürünleri İncele →
Çeşitli değerlerde mercimek kondansatörler ile devrelerinizin gürültüsünü azaltın.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve kondansatörler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
100nF kondansatör neden en yaygın bypass değeri olarak kullanılır?
Dijital IC'lerin ürettiği yüksek frekanslı gürültüleri (1-10MHz) etkili şekilde filtreler. VCC/GND arasında düşük empedans yolu sağlayarak güç dalgalanmalarını bastırır.
X7R ve Y5V dielektrik tipleri arasındaki fark nedir?
X7R daha kararlıdır, sıcaklıkla ±15% değişir (-55°C/+125°C). Y5V daha yüksek kapasitans yoğunluğu sunar ancak sıcaklıkla -%82/+22% değişebilir (-30°C/+85°C).
Bir devrede kaç adet 100nF bypass kondansatörü kullanmalıyım?
Her entegre devre beslemesi için bir adet önerilir. Karmaşık dijital devrelerde her 4-5 IC için bir adet minimum gereklidir. Gürültüye duyarlı devrelerde daha fazla kullanın.
100nF kondansatörün reaktansı hangi frekanslarda etkilidir?
Xc=1/(2πfC) formülüne göre, 10kHz'de 159Ω, 100kHz'de 15.9Ω, 1MHz'de 1.59Ω, 10MHz'de 0.159Ω reaktans gösterir. 100kHz-10MHz aralığında oldukça etkilidir.
Bypass kondansatörleri neden IC'ye yakın yerleştirilmelidir?
PCB yollarının parazitik indüktansını azaltmak, gürültünün güç/toprak düzlemine yayılmasını önlemek ve yüksek frekanslı gürültüleri kaynağında filtrelemek için kritiktir.
Neden farklı değerde kondansatörleri birlikte kullanmalıyım?
Farklı frekans aralıklarını filtrelemek için: elektrolit (10-100μF) düşük frekanslı, seramik (100nF) orta-yüksek frekanslı gürültüleri bastırır. Ayrıca rezonans piklerini kırar.
100nF kondansatör ile oluşturulabilecek RC zaman sabiti nedir?
T=RC formülüyle, 1kΩ ile 100μs, 10kΩ ile 1ms, 100kΩ ile 10ms zaman sabiti elde edilir. Bu değerler timer, debounce, gecikme uygulamaları için kullanılabilir.
SMD kondansatörlerle THT mercimek tip arasındaki fark nedir?
SMD daha düşük parazitik indüktans, yüksek frekanslarda daha iyi performans ve otomatik montaj avantajı sunar. THT ise kolay elle montaj ve daha yüksek gerilim dayanımı sağlar.
