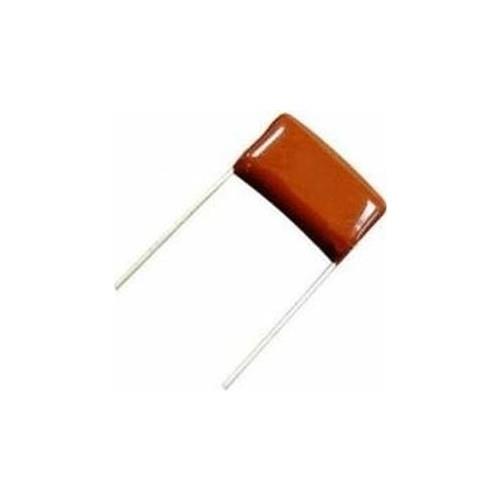

100nF 400V Damla Tipi Polyester Kondansatör 15mm

100nF 400V Damla Tipi Polyester Kondansatör 15mm

100nF 400V Damla Tipi Polyester Kondansatör 15mm, yüksek voltaj uygulamaları için tasarlanmış, damla şeklinde kompakt bir film kondansatördür. Yüksek izolasyon direnci, düşük kayıp faktörü ve 15mm lead aralığı ile güvenilir ve uzun ömürlü bir polyester kondansatördür. Şebeke filtresi, motor sürücüler ve yüksek voltajlı devrelerde üstün performans gösterir.

Polyester dielektrik malzeme kullanılarak üretilen bu uF kondansatör, yüksek voltaj dayanımı, sıcaklık kararlılığı ve düşük kaçak akım özellikleriyle endüstriyel ve profesyonel elektronik uygulamalarda tercih edilen bir film kondansatör çeşididir.

100nF (0.1uF) değeri ve 400V dayanımı ile bu kondansatör, diğer elektronik komponentler ile uyum içinde çalışarak, şebeke bağlantılı cihazlar, yüksek voltajlı güç kaynakları ve çeşitli kondansatör uygulamaları için ideal bir çözüm sunar.

Teknik Özellikler

100nF 400V Damla Tipi Polyester Kondansatör 15mm'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Kapasitans Değeri: 100nF (0.1uF)
• Voltaj Değeri: 400V DC
• Tolerans: ±10%
• Kondansatör Tipi: Polyester Film (Mylar)
• Form Faktörü: Damla Tipi (Dipped)
• Pin Aralığı: 15mm
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Dielektrik Malzeme: Polyester
• Kayıp Faktörü (DF): <0.01 @ 1kHz
• İzolasyon Direnci: >5000 MΩ
• Dielektrik Emilimi: Düşük
• Kapasite Kararlılığı: Yüksek
• Fiziksel Boyut: Yaklaşık 7mm (genişlik) x 13mm (uzunluk) x 5mm (yükseklik)
• Montaj Tipi: Through-hole
• Kaplama Malzemesi: Epoksi Reçine
• Frekans Karakteristiği: Düşük-orta frekans uygulamaları için
• Polarite: Non-polarize (kutupsuz)
• Self-healing Özelliği: Var
• RoHS Uyumluluğu: Evet
• Ömür Beklentisi: >100,000 saat @ nominal değerlerde

Kullanım Alanları

100nF 400V Damla Tipi Polyester Kondansatör 15mm'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Şebeke ve Yüksek Voltajlı Uygulamalar

• X2 tipi şebeke filtreleri
• EMI/RFI bastırma devreleri
• Yüksek voltaj snubber devreleri
• Güç faktörü düzeltme (PFC) devreleri
• AC hat filtreleme

Endüstriyel Elektronik

• Motor sürücü devreleri
• İnverter filtreleme
• Endüstriyel kontrol sistemleri
• Kesintisiz güç kaynakları (UPS)
• Anahtarlamalı güç kaynakları

Analog ve Sinyal Uygulamaları

• Zamanlama devreleri
• Yüksek voltajlı sinyal kuplaj
• Analog filtre tasarımları
• Osiloskoplar ve ölçüm cihazları
• Ses ekipmanları (amplifikatörler)

Avantajlar ve Özellikler

100nF 400V Damla Tipi Polyester Kondansatör 15mm'nin sağladığı avantajlar ve çözümler.

• Yüksek Voltaj Dayanımı: 400V ile güçlü izolasyon
• Non-polarize Yapı: AC devrelerde güvenli kullanım
• Self-healing Özelliği: Kısa süreli voltage spike dayanımı
• Düşük Kayıp Faktörü: Verimli enerji kullanımı
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışma
• Standart Pin Aralığı: 15mm ile kolay montaj
• Yüksek İzolasyon Direnci: Minimum kaçak akım
• Uzun Ömür: Dayanıklı yapı ile uzun süreli çalışma
• Kapasite Kararlılığı: Sıcaklık ve zamana karşı stabil değer
• Kompakt Damla Tasarım: PCB'de az yer kaplama

Montaj ve Kullanım

100nF 400V Damla Tipi Polyester Kondansatör 15mm'nin PCB montajı ve kullanımı hakkında bilgiler.

PCB Tasarımı ve Montaj İpuçları:

• Pin Delik Çapı: 0.8-1.0mm delik çapı önerilir
• PCB Yerleşimi: Yüksek voltaj bölgelerinde izolasyon mesafelerine dikkat edin
• Lehimleme: Standart lehimleme profili, aşırı ısıdan kaçının
• Montaj Yönü: Damla şeklinden dolayı PCB'ye paralel monte edilebilir
• Mekanik Stres: Bacakları bükerken kondansatör gövdesine yakın bükmeyin
• İzolasyon Mesafesi: Yüksek voltaj uygulamalarında güvenli boşluk bırakın

Devre Tasarım İpuçları:

• X2 Filtreleri: Hat ve nötr arasında AC şebeke gürültü bastırma için
• Snubber Devreleri: Anahtarlamalı devrelerde gerilim sıçramalarını bastırmak için
• Gürültü Bastırma: EMI/RFI azaltmak için kaynak yakınında yerleştirin
• Yüksek Voltaj Kuplajı: Devre bölümleri arasında sinyal geçişi için
• Zamanlama Devreleri: Kararlı RC zaman sabiti için ideal

Sorun Giderme ve İpuçları

100nF 400V Damla Tipi Polyester Kondansatör 15mm kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Voltaj değerini kontrol edin, daha yüksek voltaj değeri seçin
• Kapasite Değeri Sapması: Tolerans sınırlarını hesaba katın, kritik devrelerde daha düşük toleranslı model seçin
• Yüksek Frekanslarda Yetersiz Performans: Daha düşük ESL değerli kondansatör kullanın
• İzolasyon Problemi: PCB üzerinde yeterli boşluk bıraktığınızdan emin olun
• Mekanik Hasar: Montaj sırasında aşırı baskı ve ısıdan kaçının

Verimli Kullanım İpuçları

• Şebeke uygulamalarında güvenli X2 sınıfı kondansatörler ile değiştirmeyi düşünün
• Yüksek voltajlı devrelerde uygun deşarj direnci kullanın
• Motor sürücü uygulamalarında düşük ESR değerli modeller tercih edin
• Hassas filtre devreleri için düşük toleranslı versiyonlar kullanın
• Uzun ömür için nominal voltajın %70-80'i civarında kullanın

Paket İçeriği

• 100nF 400V Damla Tipi Polyester Kondansatör 15mm
