0.56 inç LED ekran 2 Kablo DC 4.5V-30V Voltmetre

0.56 inç LED Ekran 2 Kablo DC 4.5V-30V Voltmetre

0.56 inç LED Ekran Voltmetre, kompakt boyutlu ve kullanımı son derece kolay bir dijital gerilim ölçüm cihazıdır. 4.5V-30V DC aralığındaki gerilimleri 0.1V hassasiyetle ölçebilir ve parlak LED ekranıyla gösterir.

Sadece iki kablo bağlantısı gerektiren bu voltmetre, güç kaynağından doğrudan beslenir ve ölçüm yapar. Arduino projeleri, RC modeller, araç içi uygulamalar ve taşınabilir elektronik cihazlar için ideal bir gerilim göstergesidir.

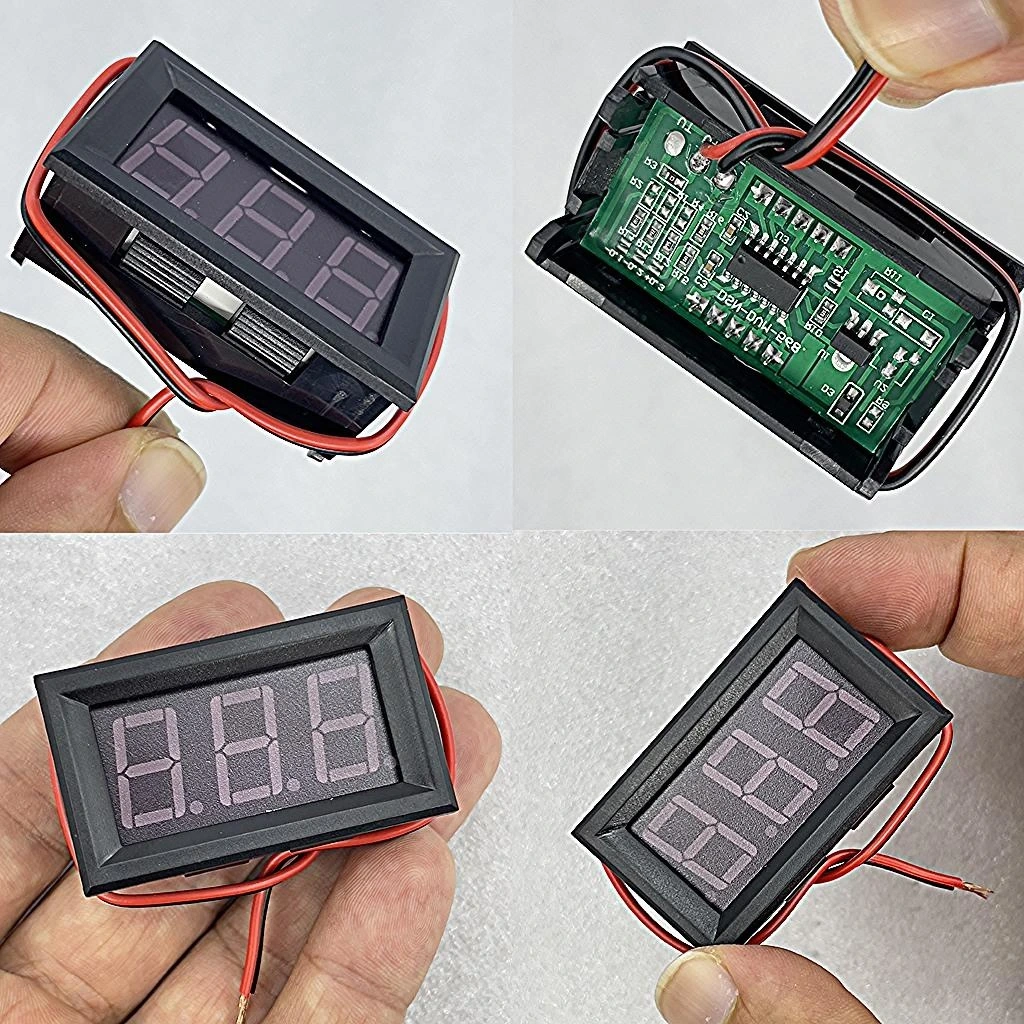

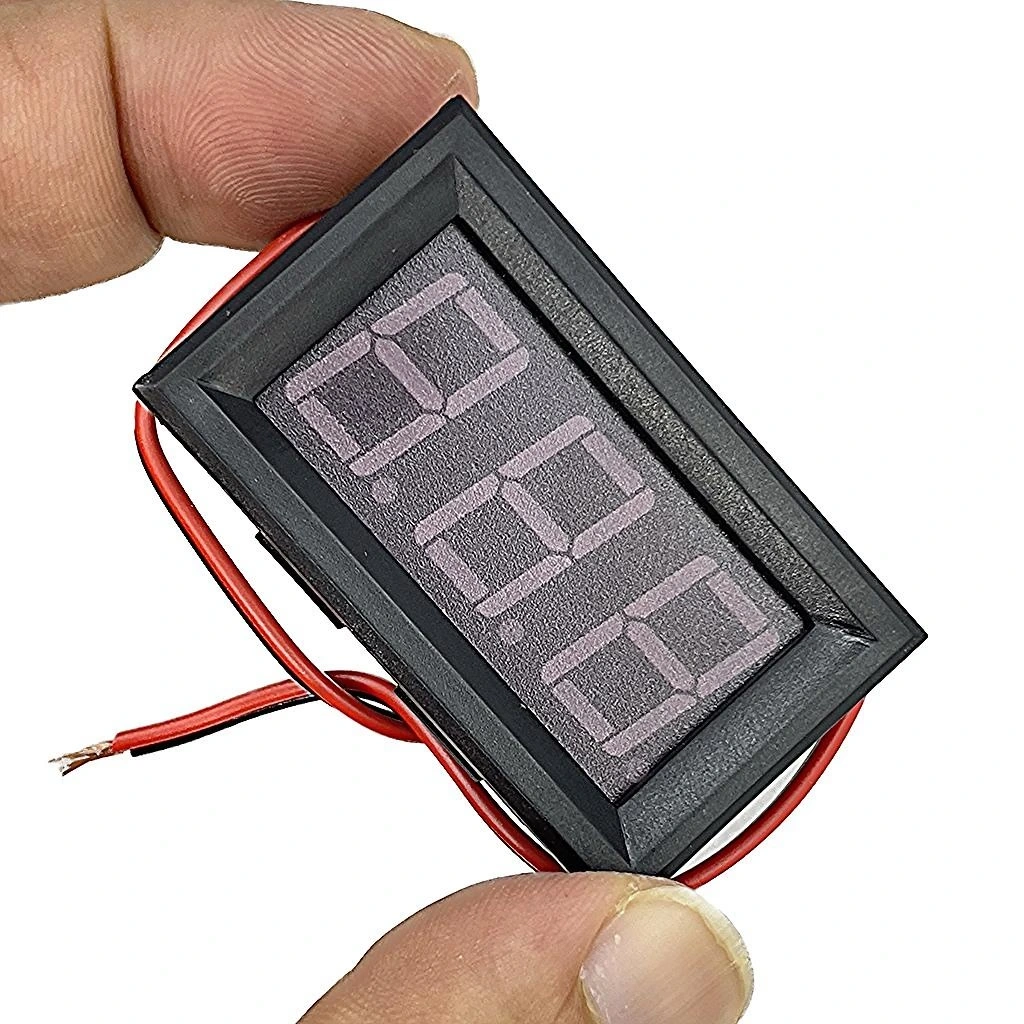

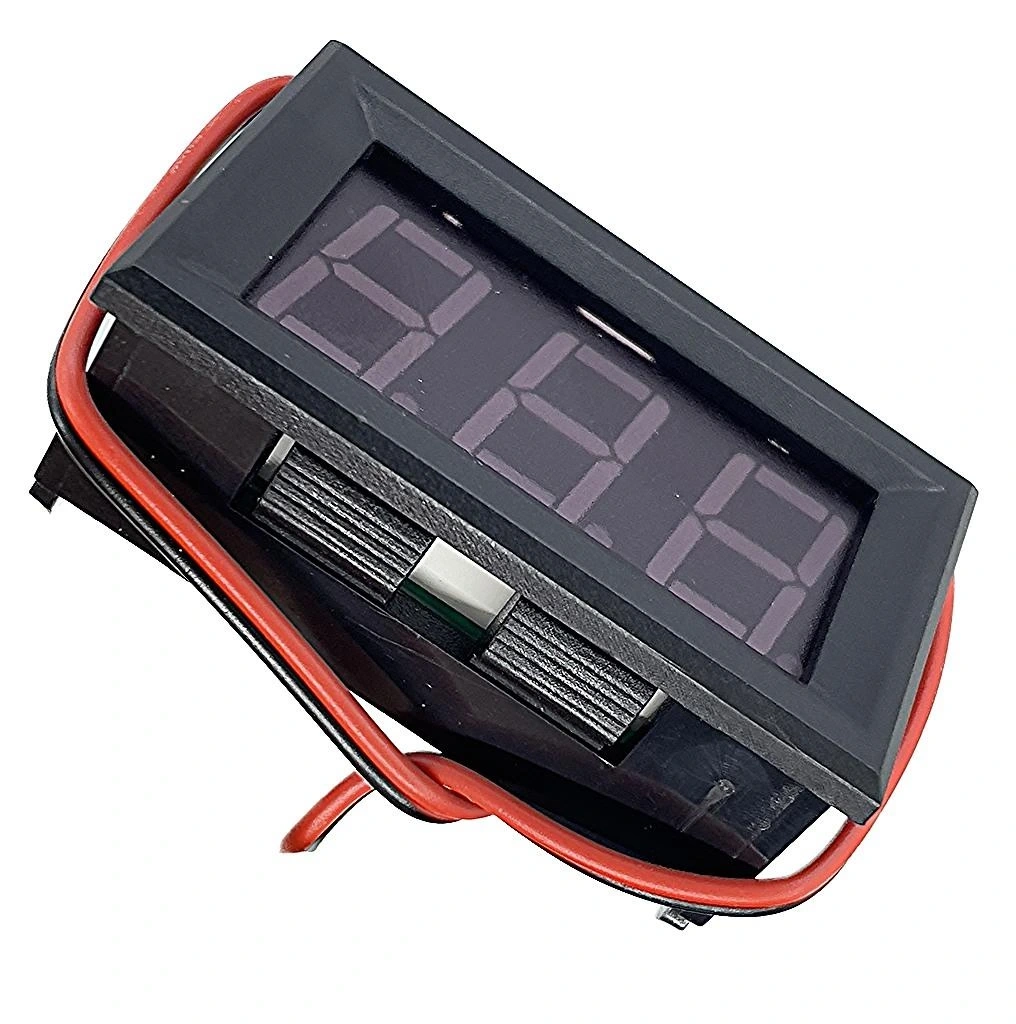

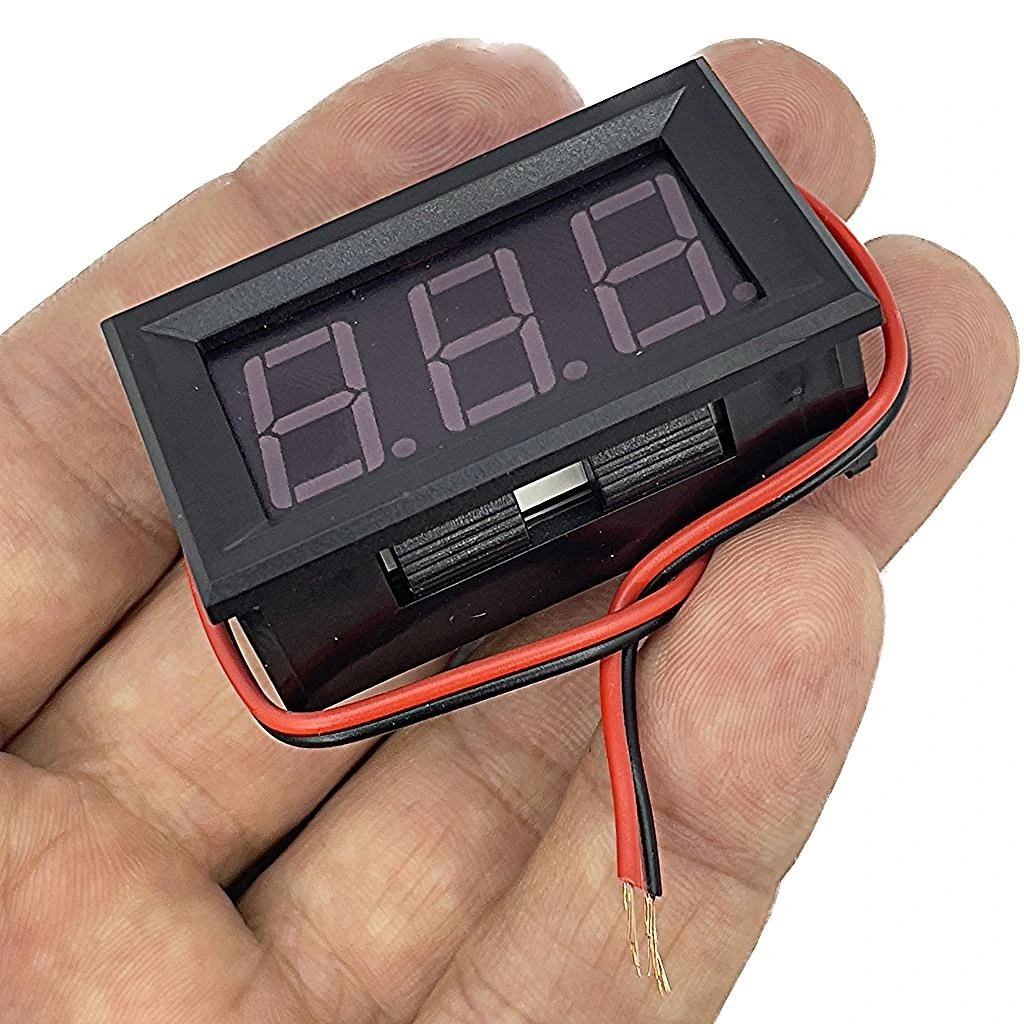

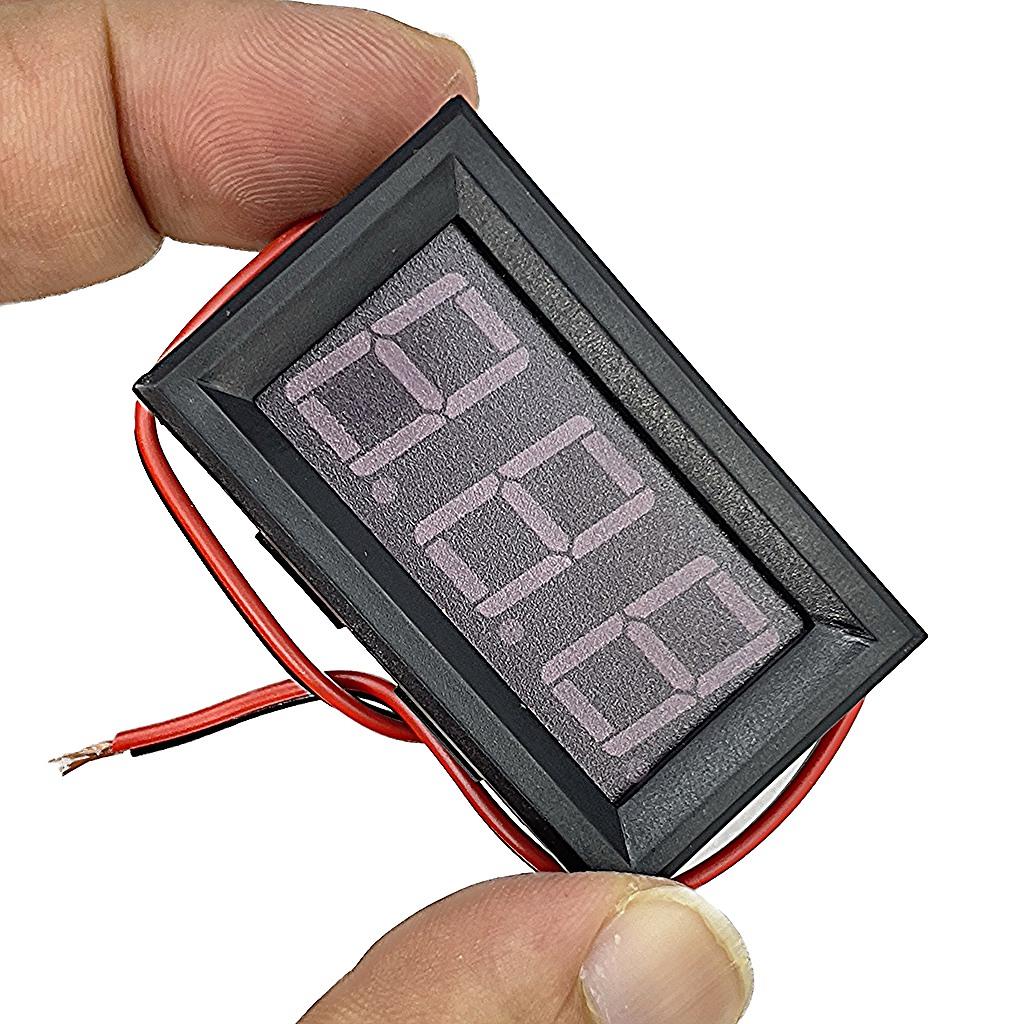

Üç haneli parlak kırmızı LED ekranı, ölçülen gerilimi net bir şekilde gösterir. Panele monte edilebilen kompakt tasarımı sayesinde, her türlü projede kolayca kullanılabilir.

Yüksek doğruluk, düşük güç tüketimi ve kolay montaj özellikleriyle öne çıkan bu voltmetre, batarya takip sistemleri, güç kaynakları ve diğer elektronik uygulamalarınız için mükemmel bir çözümdür. LCD ve LCD Ekran kategorimizde bulunan bu ürün, projelerinizde gerilim izlemeyi kolaylaştırır.

Teknik Özellikler

0.56 inç LED Ekran Voltmetrenin detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: 3 haneli 0.56 inç LED display
• Ekran Rengi: Parlak kırmızı
• Ölçüm Aralığı: DC 4.5V - 30V
• Hassasiyet: ±0.1V (Tipik)
• Çözünürlük: 0.1V
• Besleme Gerilimi: DC 4.5V - 30V (ölçülen gerilim ile aynı)
• Bağlantı: 2 tel (Kırmızı: VCC/Pozitif, Siyah: GND/Negatif)
• Güç Tüketimi: ≤20mA
• Ölçüm Hızı: Yaklaşık 500ms (2Hz)
• Çalışma Sıcaklığı: -10°C ~ +65°C
• Montaj Boyutları: 22mm x 40mm (Panel Delik Ölçüsü)

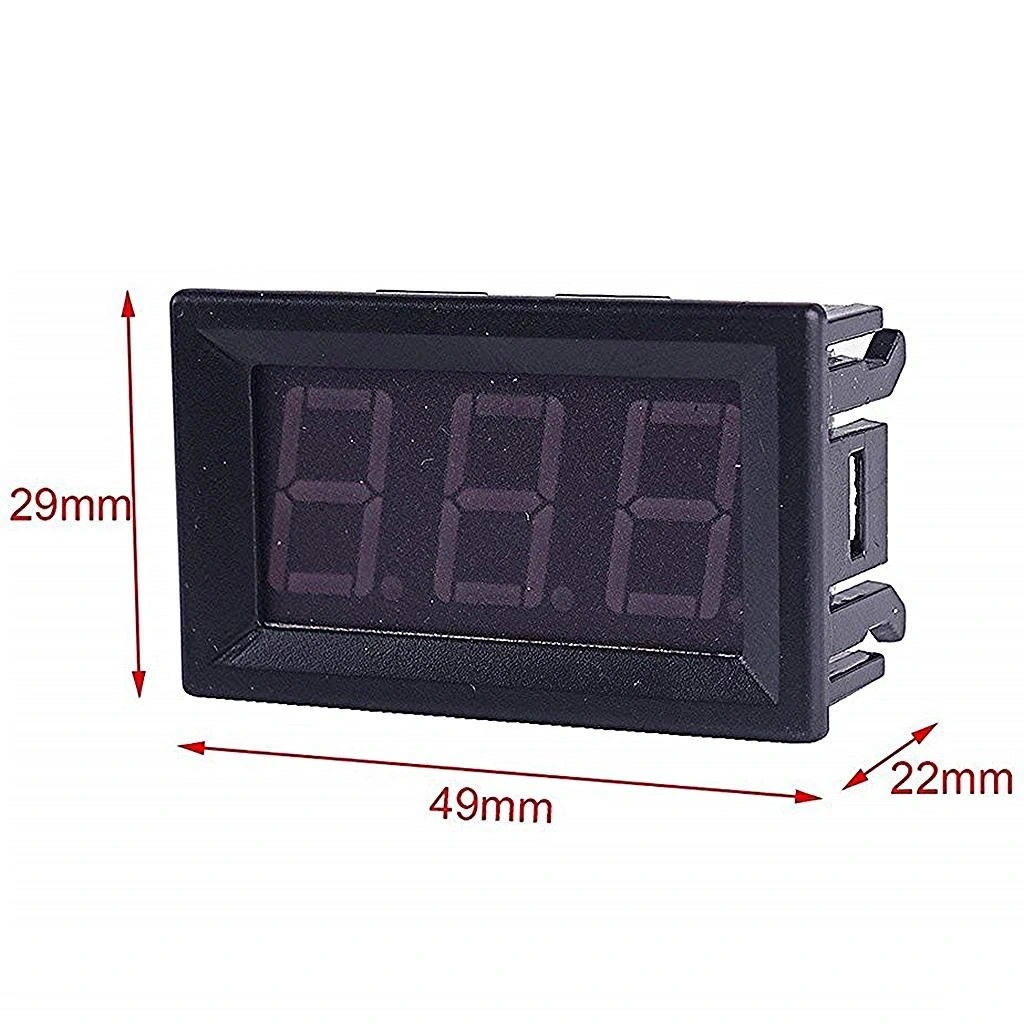

• Modül Boyutu: 48mm x 29mm x 21mm (UxGxY)
• Kablo Uzunluğu: Yaklaşık 15cm
• Ağırlık: Yaklaşık 20g

Paket İçeriği

• 1 x 0.56 inç LED Ekranlı 2 Kablolu DC Voltmetre

Bağlantı ve Kullanım

0.56 inç LED Ekran Voltmetrenin bağlantı ve kullanım talimatları aşağıda açıklanmıştır.

Temel Bağlantı:

• Voltmetrenin iki kablosu doğrudan ölçülecek gerilim kaynağına bağlanır
• Kırmızı kablo (+) pozitif terminale bağlanır
• Siyah kablo (-) negatif terminale veya toprak hattına bağlanır
• Bağlantı yapıldığında voltmetre otomatik olarak çalışmaya başlar

Montaj Talimatları:

• Panel üzerinde 22mm x 40mm boyutlarında bir montaj deliği açın
• Voltmetreyi önden deliğe yerleştirin
• Gerekirse kenarlardan sabitlemek için silikon veya uygun yapıştırıcı kullanın
• Kabloları ölçülecek gerilim kaynağına bağlayın
• Kablo bağlantılarını yalıtım bandı veya ısıyla daralan makaron ile izole edin

Kullanım Alanları:

• Pil ve Akü İzleme: Araç aküsü, Li-Po pil paketleri veya güneş enerjili sistemlerin gerilimini izlemek için
• Güç Kaynakları: Laboratuvar güç kaynakları veya DIY güç adaptörlerinde gerilim göstergesi olarak
• Elektronik Projeler: Arduino ve mikrodenetleyici projelerinde besleme gerilimini kontrol etmek için
• RC Modeller: Uzaktan kumandalı araç, tekne veya drone'larda batarya durumunu izlemek için
• Araç Uygulamaları: Otomobil, motosiklet veya tekne elektrik sistemlerinde gerilim göstergesi olarak

Uygulama Alanları

0.56 inç LED Ekran Voltmetrenin kullanılabileceği çeşitli uygulama alanları.

Otomotiv Uygulamaları

• Araç akü voltaj monitörü
• Alternatör şarj göstergesi
• Off-road araçlarda akü durum izleme
• Tekne ve karavan elektrik sistem monitörü

Elektronik Projeler

• DIY güç kaynağı projeleri
• Arduino ve mikrodenetleyici besleme monitörü
• Robotik uygulamalarda batarya izleme
• Solar sistemlerde gerilim kontrolü

Hobi ve RC Modeller

• Drone batarya durumu izleme
• RC araba, uçak ve tekne modelleri
• Lipo pil paketi gerilim göstergesi
• Taşınabilir güç istasyonları

Endüstriyel Kullanım

• Basit kontrol panelleri
• Küçük makinelerde gerilim göstergesi
• UPS ve yedek güç sistemleri
• Laboratuvar test ekipmanları

Proje Örnekleri

0.56 inç LED Ekran Voltmetre kullanılarak yapılabilecek proje örnekleri.

Akıllı Batarya İzleme Sistemi

Bu projede, 0.56 inç LED voltmetre kullanarak bir batarya izleme sistemi oluşturabilirsiniz. 12V kurşun asit akü veya lityum batarya paketi için tasarlanmıştır. Aküye paralel bağlanan voltmetre, sürekli gerilim seviyesini gösterir. Düşük gerilim uyarısı için Arduino Nano kullanılabilir: voltmetreye paralel bağlanan Arduino, gerilimi analog pin üzerinden okur ve belirlenen eşik değerin altına düştüğünde sesli/görsel alarm verir. 12V için 11.5V, LiPo için 3.6V gibi eşik değerler belirlenebilir. Opsiyonel olarak röle ekleyerek, düşük gerilimde otomatik kesme özelliği eklenebilir. Bu sistem araçlar, solar sistemler veya kesintisiz güç kaynakları için idealdir.

Çoklu Güç Kaynağı Monitörü

Bu projede birden fazla voltmetreyi kullanarak farklı güç hatlarını izleyen bir panel oluşturabilirsiniz. Örneğin, bir panel üzerine 3 adet 0.56 inç voltmetre yerleştirin. İlk voltmetre ana güç girişini (örn. 12V), ikincisi 5V regülatör çıkışını, üçüncüsü ise 3.3V regülatör çıkışını izleyebilir. Her voltmetreyi ilgili hatta paralel bağlayın ve açıklayıcı etiketler ekleyin. Voltmetrelerin yanına durum LED'leri ekleyerek normal/düşük/yüksek gerilim durumlarını gösterebilirsiniz. Kompakt bir muhafaza içine yerleştirerek laboratuvar, elektronik atölye veya sunucu odası için pratik bir izleme paneli elde edebilirsiniz. Bu sistem, güç sorunlarını hızlıca tespit etmenize yardımcı olur.

Güneş Enerjili Şarj İstasyonu

0.56 inç LED voltmetreyi bir güneş enerjili şarj istasyonuna entegre edebilirsiniz. Küçük bir güneş paneli (18V/10W), şarj kontrolcüsü ve 12V akü kullanın. Voltmetreyi doğrudan aküye bağlayarak şarj durumunu sürekli izleyin. Panel kasası üzerine monte edilen voltmetre, batarya gerilimini gerçek zamanlı gösterir. Şarj kontrolcüsünün çıkışına USB portları ekleyerek telefon, tablet gibi cihazların şarj edilmesini sağlayabilirsiniz. Opsiyonel olarak ikinci bir voltmetre ekleyerek güneş panelinden gelen gerilimi de izleyebilirsiniz. Bu karşılaştırma, şarj verimliliğini değerlendirmenize yardımcı olur. Sistem su geçirmez bir muhafaza içine yerleştirilerek kamp, bahçe veya acil durum güç kaynağı olarak kullanılabilir.

Sorun Giderme ve İpuçları

0.56 inç LED Ekran Voltmetre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ekran Çalışmıyor: Bağlantı kutuplarını kontrol edin. Kırmızı kablo pozitife, siyah kablo negatife bağlanmalıdır. Gerilimin 4.5V-30V aralığında olduğundan emin olun. Kabloların gevşek veya kopuk olmadığını kontrol edin. Bağlantı noktalarında oksitlenme varsa temizleyin. Gerilim kaynağınızın çalışır durumda olduğunu başka bir cihaz ile doğrulayın.
• Yanlış Değer Gösterimi: Ölçüm yapılan noktada gerilim düşümü olabilir. Voltmetreyi doğrudan kaynağa bağlayın. Referans olarak başka bir multimetre ile ölçüm yapın. Kabloların direncinden kaynaklı küçük farklar olabilir. İnce ve uzun kablolar yerine kalın kablolar kullanın. Voltmetre üzerindeki komponentlerde lehim sorunu olabilir, lehim bağlantılarını kontrol edin.
• Titreşen veya Kararsız Gösterge: Güç kaynağınız dengesiz veya dalgalı olabilir. Güç kaynağına paralel 100-470μF elektrolit kondansatör bağlayarak stabilize edin. Alternatif akımın süzülmediği durumlarda bu sorun görülebilir. Gerilim ölçüm noktasında yük değişimleri olabilir, daha kararlı bir noktadan ölçüm yapın. Voltmetrenin ölçüm yenileme hızı, gerilim değişimlerini gösterecek kadar hızlı olabilir.
• Karanlık veya Soluk Ekran: Besleme gerilimi minimum çalışma geriliminin (4.5V) biraz üzerinde olabilir. Daha yüksek bir gerilim ile besleyin. Voltmetre uzun süre kullanıldığında ısınabilir ve bu parlaklığı etkileyebilir. Yeterli havalandırma sağlayın. LED ekran üzerinde toz veya kir birikmiş olabilir, temiz ve kuru bir bez ile temizleyin.
• Montaj Sorunları: Panel boyutları ile voltmetre boyutları uyuşmuyorsa, paneli genişletmek veya adaptör kullanmak gerekebilir. Sıkı montaj için yan kenarlardan çift taraflı bant veya sıcak silikon ile sabitleyebilirsiniz. Titreşimli ortamlarda vidalı sabitleme veya sıkı geçme yuva kullanın. Su geçirmez montaj için conta veya silikon conta malzemesi kullanılabilir.

Performans İpuçları

• Daha iyi görünürlük için voltmetreyi göz hizasına yakın monte edin
• Direkt güneş ışığı altında okunabilirliği artırmak için bir gölgelik ekleyin
• Voltmetreyi ısı kaynaklarından uzak tutarak LED ömrünü uzatın
• Araç uygulamalarında kontağa bağlı bir hat üzerinden besleyin
• Araç titreşimlerinden etkilenmemesi için silikon veya köpük ile destekleyin
• Dış mekan uygulamalarında su geçirmez muhafaza içine yerleştirin
