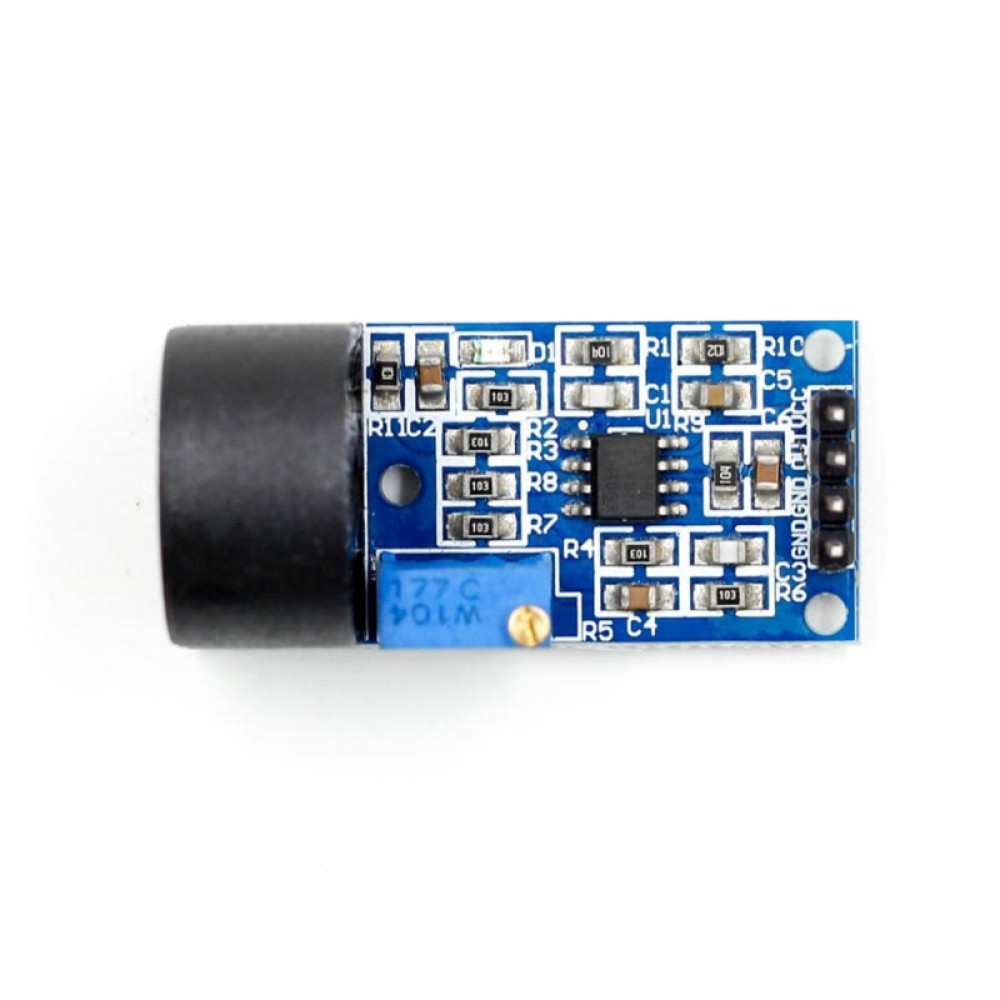

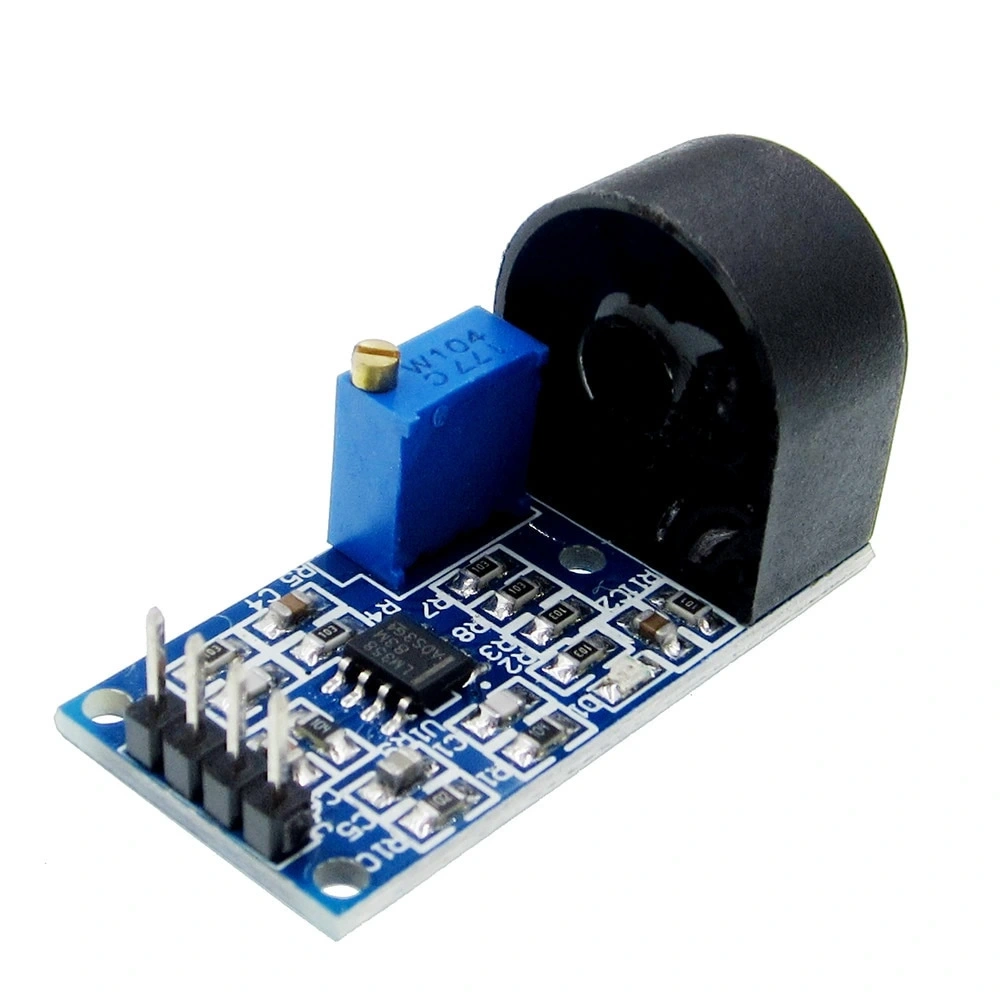

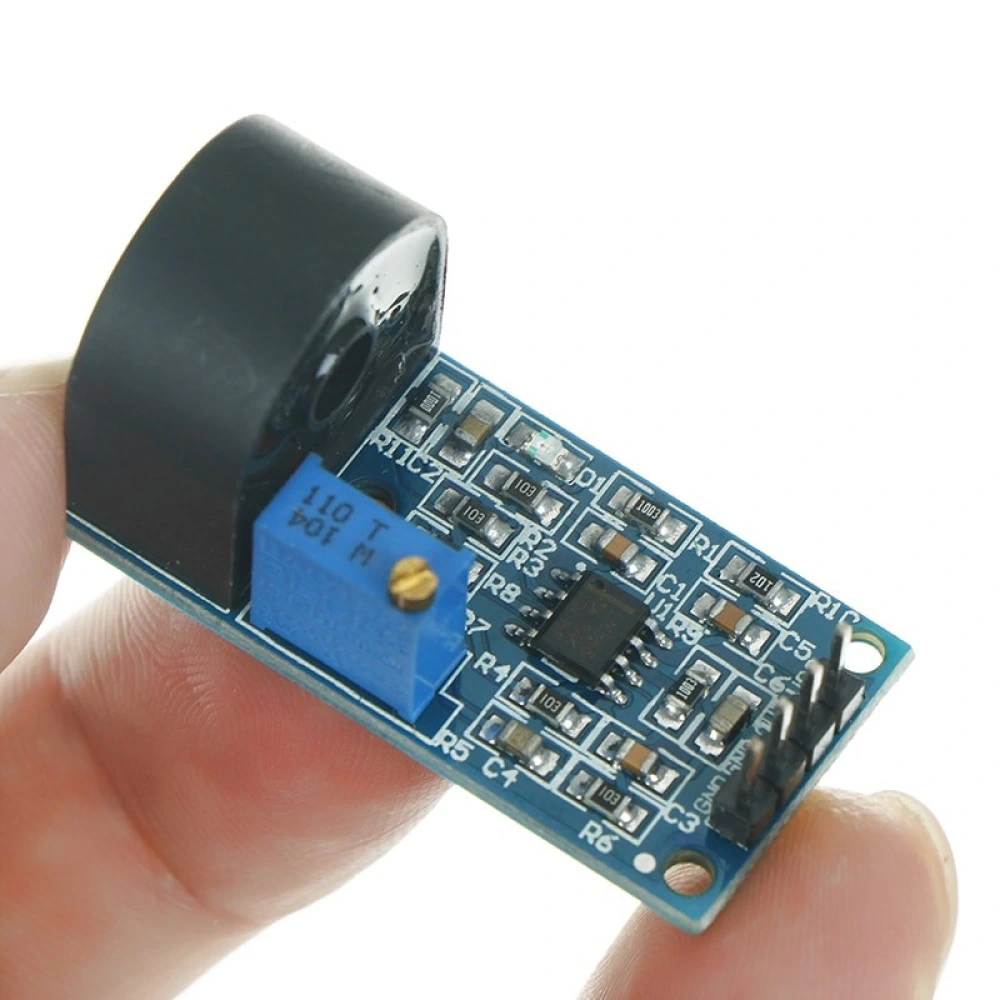

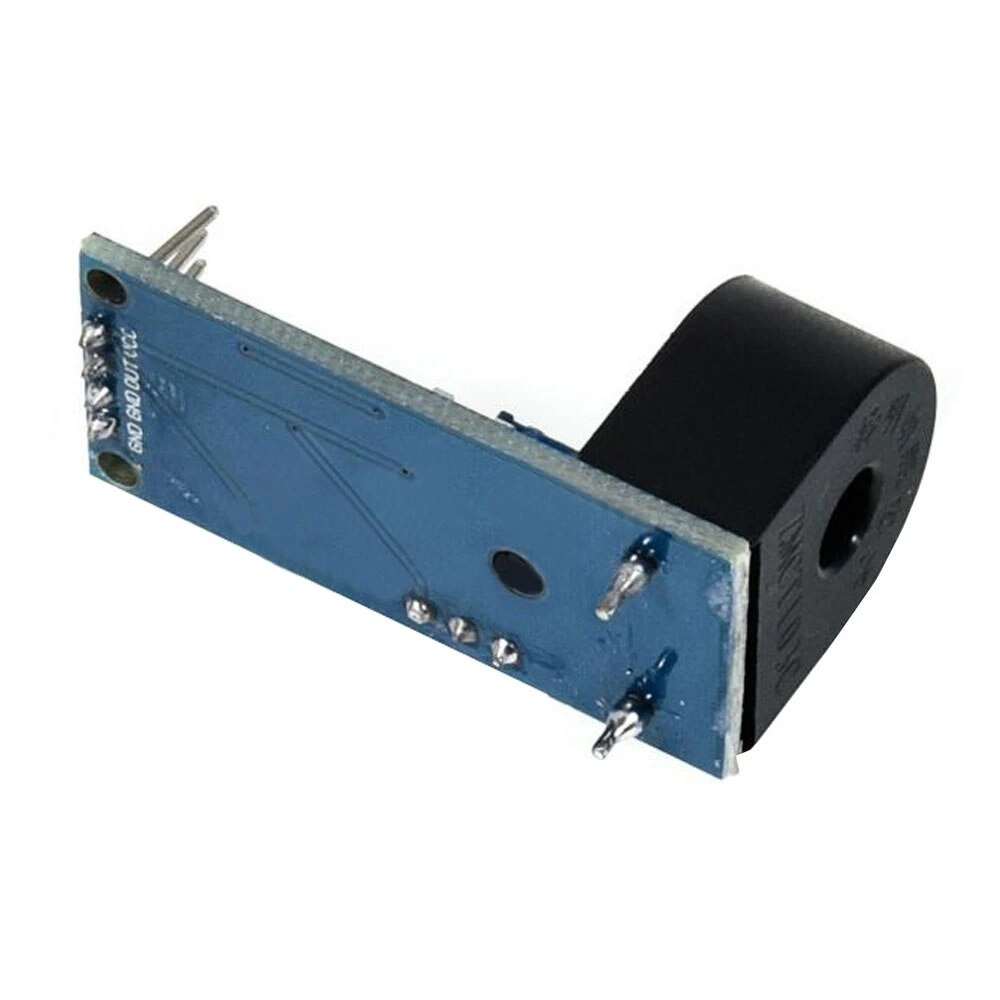

ZMCT103C 5A Tek Fazlı Akım Sensörü

ZMCT103C 5A Tek Fazlı Akım Sensörü

ZMCT103C 5A Tek Fazlı Akım Sensörü, AC elektrik devrelerindeki akımı güvenli bir şekilde ölçmenizi sağlayan kompakt bir transformatör tabanlı sensördür. Elektriksel izolasyon sağlayarak, yüksek voltajlı devrelerdeki akımı düşük voltajlı mikrodenetleyiciler için güvenli hale getirir.

Maksimum 5A'e kadar AC akım ölçümü yapabilen bu sensör, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir. Güç tüketimi izleme, endüstriyel kontrol ve akıllı ev uygulamaları için idealdir.

Doğrusal çıkış karakteristiği sayesinde AC akımı hassas şekilde ölçebilen bu sensör, değişik yükleme koşullarında stabil performans sunar. Yüksek izolasyon direnci, mikrodenetleyicinizi AC şebekeden güvenle ayırır.

Enerji izleme projeleri, akım ölçüm devreleri ve güç yönetim sistemleri için mükemmel olan bu sensör, Modüller kategorisinde güvenli ve hassas ölçüm çözümü arayan projeler için idealdir.

---

Teknik Özellikler

ZMCT103C 5A Tek Fazlı Akım Sensörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Akım Transformatörü (CT)
• Maksimum Ölçüm Akımı: 5A AC
• Dönüştürme Oranı: 1000:1
• Çıkış Akımı: 5mA (5A primer akımda)
• Doğruluk: ±0.2%
• Doğrusallık: ≤0.2%
• Faz Hatası: ≤20′
• İzolasyon Dayanımı: 4000V AC
• Çalışma Frekansı: 50-60 Hz (şebeke frekansı)
• Çalışma Sıcaklığı: -25°C ila +70°C
• Primer Delik Çapı: 6mm
• Boyutlar: 19mm x 17mm x 21mm
• Kablo Uzunluğu: 15cm
• Bağlantı Tipi: 2-pin çıkış terminali

---

Paket İçeriği

ZMCT103C 5A Tek Fazlı Akım Sensörü paketinde bulunan ürünler aşağıda listelenmiştir.

• 1 x ZMCT103C 5A Akım Transformatörü

---

Bağlantı ve Kullanım

ZMCT103C 5A Tek Fazlı Akım Sensörünün bağlantı şeması ve kullanım talimatları.

ZMCT103C sensörü ile akım ölçümü yapmak için aşağıdaki adımları izleyin:

Donanım Bağlantısı

1. Primer Bağlantı: Ölçmek istediğiniz AC akım taşıyan kabloyu sensörün ortasındaki delikten geçirin. (Sadece bir fazı ölçebilirsiniz, nötr hattı geçirmeyin).
2. Yük Direnci: Sensörün çıkışına bir yük direnci (burden resistor) bağlayın. Tipik olarak 100Ω - 220Ω arası bir direnç kullanılabilir.
3. Analog Giriş: Yük direnci üzerindeki voltajı Arduino veya diğer mikrodenetleyicilerin analog girişine bağlayın.

Örnek bağlantı şeması:

• CT Sensör Çıkışı → 220Ω Direnç → Arduino GND
• CT Sensör Çıkışı → Arduino Analog Pin (örn. A0)

Bu bağlantıda, yük direnci üzerinde oluşan voltaj, akımla orantılı olacaktır. Bu voltajı Arduino'nun analog girişi ile okuyabilirsiniz.

Kalibrasyon

ZMCT103C'yi doğru şekilde kullanmak için kalibrasyon yapmanız gerekir:

1. Bilinen bir yük (örn. 60W ampul) kullanarak referans değer elde edin.
2. Analog okumaları gerçek akım değerleriyle karşılaştırın.
3. Dönüşüm faktörünü belirleyin (bir çarpan veya formül).
4. Yazılımınızda bu kalibrasyon faktörünü kullanarak gerçek akım değerini hesaplayın.

Güvenlik Önlemleri

• AC şebeke ile çalışırken her zaman güvenlik önlemlerini alın.
• Bağlantıları yapmadan önce sistemi enerjisiz hale getirin.
• Sensörün çıkışını asla açık devre bırakmayın, her zaman bir yük direnci kullanın.
• Sensörün maksimum akım değerini (5A) aşmamaya dikkat edin.
• Sensörün nemden ve aşırı sıcaklıktan korunduğundan emin olun.

---

Uygulama Alanları

ZMCT103C 5A Tek Fazlı Akım Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Enerji İzleme Sistemleri

• Ev enerji tüketimi izleme
• Güneş enerji sistemleri akım takibi
• Akıllı ev enerji yönetimi
• Cihaz bazlı güç tüketimi analizi
• Gerçek zamanlı enerji görselleştirme
• Uzaktan enerji izleme sistemleri

Endüstriyel Uygulamalar

• Motor akım izleme
• Makine koruma sistemleri
• Aşırı yük tespiti
• Fabrika enerji analizi
• Üretim hattı güç optimizasyonu
• Ekipman arıza öngörme sistemleri

IoT ve Akıllı Sistemler

• Akıllı şebekeler için sensör ağları
• Akıllı prizler ve güç dağıtım üniteleri
• Otomatik yük yönetim sistemleri
• Enerji verimliliği optimizasyon sistemleri
• Kesinti tespit ve bildirim sistemleri
• Enerji maliyeti izleme ve tasarruf sistemleri

---

Proje Örnekleri

ZMCT103C 5A Tek Fazlı Akım Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

IoT Tabanlı Ev Enerji İzleme Sistemi

Bu projede, ZMCT103C sensörü ve ESP8266/ESP32 Wi-Fi modülü kullanarak evinizin veya belirli cihazların enerji tüketimini izleyen akıllı bir sistem geliştirebilirsiniz. Bu sistem, enerji kullanımınızı gerçek zamanlı olarak izleyerek tasarruf fırsatlarını belirlemenize yardımcı olur.

Ana bileşenler olarak ZMCT103C akım sensörü, ZMPT101B voltaj sensörü (opsiyonel), ESP8266 NodeMCU, yük dirençleri ve OLED ekran kullanabilirsiniz. Sistem, elektrik panosuna veya ölçmek istediğiniz cihazın güç kablosuna monte edilebilir.

Sistem, akım ve voltaj değerlerini ölçerek gerçek zamanlı güç tüketimini (watt), günlük enerji kullanımını (kWh) ve tahmini maliyeti hesaplar. Veriler, Blynk, ThingSpeak veya özel bir sunucuya aktarılarak mobil uygulama veya web arayüzü üzerinden izlenebilir. Sistem ayrıca anormal tüketim durumlarında bildirim gönderebilir ve zaman içindeki tüketim trendlerini analiz edebilir.

Güneş Enerji Sistemi İzleme İstasyonu

Bu projede, ZMCT103C sensörü kullanarak güneş enerji sisteminizdeki akım akışını izleyen ve sistem performansını analiz eden bir izleme istasyonu geliştirebilirsiniz. Bu sistem, güneş panellerinden gelen enerjiyi ve batarya şarj durumunu takip ederek sistemin verimliliğini artırmanıza yardımcı olur.

Gerekli bileşenler arasında ZMCT103C akım sensörleri (panel ve inverter için), voltaj bölücü devreler, Arduino Mega veya Raspberry Pi, RTC (gerçek zamanlı saat) modülü, SD kart modülü ve LCD ekran bulunur. Sistem, panel kabloları ve inverter çıkışlarına monte edilebilir.

İzleme istasyonu, güneş panellerinden üretilen akımı, bataryalara giren şarj akımını ve tüketilen yük akımını ayrı ayrı ölçebilir. Sistem, günlük/aylık enerji üretimini hesaplar, hava durumu verileriyle korelasyon yapabilir ve sistem performansını optimize etmek için öneriler sunabilir. Ayrıca, anormal durumları (aşırı akım, düşük verim) tespit edip uyarı verebilir.

Akıllı Sigorta Kutusu ve Yük Yönetim Sistemi

Bu projede, ZMCT103C sensörleri kullanarak evinizin veya iş yerinizin elektrik tüketimini devre bazında izleyen ve akıllıca yöneten bir sistem geliştirebilirsiniz. Bu sistem, enerji tüketimini optimize eder ve aşırı yük durumlarını önler.

Ana bileşenler olarak birden fazla ZMCT103C akım sensörü (her devre için), Arduino Mega veya PLC kontrolör, röle modülleri, LCD dokunmatik ekran ve Ethernet/Wi-Fi modülü kullanabilirsiniz. Sistem, mevcut sigorta kutusuna entegre edilebilir veya paralel bir kontrol ünitesi olarak tasarlanabilir.

Akıllı sigorta kutusu, her devrenin akım değerlerini sürekli olarak izler ve kritik seviyelere yaklaştığında uyarı verir. Önceden belirlenmiş öncelik sıralamasına göre, aşırı yük durumlarında düşük öncelikli devreleri otomatik olarak devre dışı bırakabilir. Sistem ayrıca enerji tüketimini zaman bazlı olarak programlayabilir, yüksek tarife saatlerinde tüketimi azaltabilir ve kullanım istatistiklerini detaylı bir şekilde raporlayabilir.

---

Sorun Giderme ve İpuçları

ZMCT103C 5A Tek Fazlı Akım Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Okumaların Sıfır Olması: Ölçülen kablonun sensörden doğru geçtiğinden emin olun. Yük direnci değerini kontrol edin. Analog pin bağlantısını doğrulayın.
• Okumaların Kararsız Olması: Ölçüm devresine alçak geçiren filtre ekleyin. Analog referansı kontrol edin. Güç kaynağındaki dalgalanmaları azaltın.
• Doğruluk Sorunları: Sensörü doğru şekilde kalibre edin. Yük direncini hassasiyeti artıracak şekilde ayarlayın. Birden fazla ölçüm yaparak ortalama alın.
• Sensörün Isınması: Ölçülen akımın 5A'i aşmadığından emin olun. Sensör etrafında yeterli hava akışı sağlayın. Sürekli ölçüm yapmak yerine periyodik ölçüm alın.
• Arduino ADC Yetersizliği: Küçük akımları ölçmek için harici ADC kullanmayı düşünün. Yük direncini artırarak sinyal seviyesini yükseltin. AnalogReference() fonksiyonunu kullanın.

Performans İpuçları

• En iyi doğruluk için sensörün içinden geçen kablonun ortalanmasına dikkat edin
• Düşük akım ölçümlerinde doğruluğu artırmak için daha yüksek değerli yük direnci kullanın
• Parazitleri azaltmak için sensörü elektromanyetik gürültü kaynaklarından uzak tutun
• Geniş aralıklı ölçümler için otomatik kademeli yük dirençleri kullanmayı düşünün
• Dijital filtreleme algoritmaları ile ölçüm gürültüsünü azaltın
• Gerçek RMS hesaplaması için yeterli örnekleme hızı ve hesaplama gücü kullanın

---
