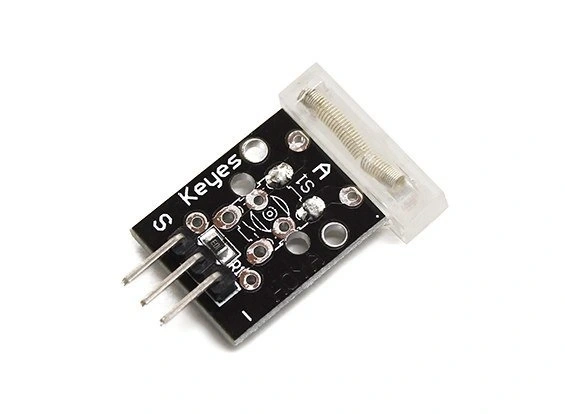

Yaylı Titreşim Sensör Modülü, fiziksel titreşim ve şok darbelerini algılayabilen basit ama etkili bir sensördür. Üzerindeki metal yay, titreşim anında titreşerek elektriksel kontak oluşturur ve dijital sinyal üretir.

Kompakt boyutu ve kolay bağlantı arayüzü sayesinde projelerinize hareket ve titreşim algılama özelliği eklemek için idealdir. Hassasiyet ayarı için potansiyometre bulunduran bu modül, farklı uygulamalar için kolayca kalibre edilebilir.

Arduino ve diğer mikrodenetleyicilerle uyumlu çalışan bu sensör, alarm sistemleri, hareket detektörleri ve oyun kontrol sistemleri gibi projelerde sıklıkla kullanılır. Kullanım kolaylığı ve düşük maliyeti ile hobi elektronik projelerinde popüler bir bileşendir.

Teknik Özellikler

Yaylı Titreşim Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çalışma Voltajı: 3,3V - 5V DC
• Çıkış Tipleri: Dijital (DO) ve Analog (AO) çıkış
• Sensör Tipi: Mekanik titreşim sensörü (yaylı kontak)
• Karşılaştırıcı Entegresi: LM393
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• Göstergeler: Güç LED'i ve Dijital çıkış durumu LED'i
• Bağlantı Pinleri:
  • VCC: 3,3V-5V güç girişi
  • GND: Toprak
  • DO: Dijital çıkış
  • AO: Analog çıkış
• PCB Boyutları: 33mm x 15mm x 7mm (yaklaşık)
• Yay Uzunluğu: 22mm (yaklaşık)
• Montaj Deliği: 1 adet, 3mm çapında
• Dijital Çıkış: Titreşim algılandığında LOW, algılanmadığında HIGH
• Analog Çıkış: Titreşim şiddetine bağlı değişen voltaj değeri
• Çalışma Akımı: <15mA
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Tekrar Kullanılabilirlik: Yüksek (mekanik kontak)
• Algılama Yönü: Çok yönlü (en iyi performans yay eksenine dik yönde).

Bağlantı ve Kullanım

Yaylı Titreşim Sensör Modülünün mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

Yaylı Titreşim Sensör Modülünü Arduino'ya bağlamak için aşağıdaki adımları izleyin:

• VCC: Arduino'nun 5V veya 3.3V pinine bağlayın
• GND: Arduino'nun GND pinine bağlayın
• DO: Arduino'nun herhangi bir dijital pinine (örn. D2) bağlayın - dijital okuma için
• AO: Arduino'nun herhangi bir analog pinine (örn. A0) bağlayın - analog okuma için

Sensörün kullanımında iki temel yöntem vardır:

1. Dijital Çıkış Kullanımı: Modül üzerindeki potansiyometre ile titreşim hassasiyetini ayarlayın. Belirlenen eşiğin üzerindeki titreşimler algılandığında dijital çıkış pini LOW seviyesine düşecek ve LED yanacaktır. Titreşim olmadığında çıkış HIGH seviyesindedir.
2. Analog Çıkış Kullanımı: Daha hassas titreşim şiddeti ölçümü için analog çıkışı kullanabilirsiniz. Bu, titreşimin şiddetine bağlı olarak değişen bir voltaj değeri üretir. Bu değeri Arduino'nun analogRead() fonksiyonu ile okuyabilirsiniz.

Sensörü monte ederken, yayın rahatça titreşebileceği bir pozisyonda olmasına dikkat edin. Sensörü bir araç üzerine veya titreşim kaynağına yakın monte ederken, sensörün hassasiyetini uygulamanın gereksinimlerine göre ayarlayın.

Çeşitli modüller ile kombine ederek daha kapsamlı projeler geliştirebilirsiniz. Örneğin, röle modülü ekleyerek titreşim algılandığında otomatik olarak bir cihazı açıp kapatabilir veya buzzer ekleyerek sesli alarm verebilirsiniz.

Uygulama Alanları

Yaylı Titreşim Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Güvenlik Sistemleri

• Kapı ve pencere alarm sistemleri
• Cam kırılma dedektörleri
• Titreşim tabanlı güvenlik çözümleri
• Kasa ve değerli eşya koruması

Oyun ve İnteraktif Projeler

• Titreşim kontrollü oyunlar
• İnteraktif müzik aletleri
• Hareket algılamalı oyuncaklar
• Fiziksel arayüz tasarımları

Endüstriyel Uygulamalar

• Makine durum izleme
• Darbe ve titreşim kaydı
• Motor dengesizliği tespiti
• Yapısal bütünlük monitörleri

Proje Örnekleri

Yaylı Titreşim Sensör Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Basit Ev Güvenlik Sistemi

Arduino Nano, yaylı titreşim sensörü, buzzer ve bir GSM modülü kullanarak etkili bir ev güvenlik sistemi geliştirebilirsiniz. Titreşim sensörlerini pencere ve kapı çerçevelerine monte ederek, herhangi bir zorlanma veya kırılma durumunda alarm tetiklemesini sağlayabilirsiniz. Arduino programında, titreşim algılandığında buzzer'ı çalıştıran ve GSM modülü üzerinden önceden belirlenmiş numaralara SMS gönderen bir kod yazın.

Sistemin güvenilirliğini artırmak için, belirli bir süre içinde birden fazla titreşim algılanması durumunda alarmın tetiklenmesini sağlayarak yanlış alarmları önleyebilirsiniz. Projede pil durum kontrolü de ekleyerek, düşük pil seviyesinde kullanıcıya bildirim gönderebilirsiniz. Sistemi aktifleştirmek ve devre dışı bırakmak için bir RFID okuyucu veya şifre paneli ekleyebilirsiniz. Bu projeyi kasa, çekmece veya değerli eşyalarınızı korumak için küçültebilir veya tüm ev için genişletebilirsiniz.

Titreşim Kontrollü Müzik Enstrümanı

Arduino Uno, yaylı titreşim sensörü, mini hoparlör ve bir OLED ekran kullanarak ilginç bir dijital müzik enstrümanı oluşturabilirsiniz. Titreşim sensörünün analog çıkışını Arduino'nun analog pinine bağlayarak, farklı yoğunluktaki vuruşları veya titreşimleri algılayabilirsiniz. Arduino programında, algılanan titreşim şiddetine göre farklı müzik notaları veya efektler üreten bir algoritma yazın.

OLED ekranda, o anki nota veya ses efektini görsel olarak gösterebilirsiniz. Potansiyometre ekleyerek ses yüksekliği ve ton ayarı yapılabilir. Farklı çalma modları (piyano, davul, elektronik) arasında geçiş yapmak için düğmeler ekleyebilirsiniz. SD kart modülüyle birlikte kullanarak, oluşturulan müziği kaydedebilir ve daha sonra oynatabilirsiniz. Bu interaktif enstrüman, müzik eğitimi, yaratıcı performanslar veya çocuklar için eğlenceli bir oyuncak olarak kullanılabilir.

Akıllı Titreşim İzleme Sistemi

Arduino Mega, yaylı titreşim sensörü, RTC modülü, SD kart modülü ve WiFi modülü kullanarak bir titreşim veri kayıt sistemi geliştirebilirsiniz. Titreşim sensörünün analog çıkışını kullanarak, farklı şiddetteki titreşimleri ölçebilir ve bu verileri zaman damgası ile birlikte SD karta kaydedebilirsiniz. Arduino programında, titreşim verilerini analiz eden ve belirli eşiklerin aşılması durumunda uyarı gönderen bir algoritma yazın.

WiFi modülü sayesinde, verileri bir web sunucusuna gönderebilir ve uzaktan izleme yapabilirsiniz. Ayrıca, e-posta veya mobil uygulama bildirimleri ile anormal titreşim durumlarında kullanıcıyı uyarabilirsiniz. Sistemi, çoklu sensör girişi alacak şekilde genişleterek, farklı konumlardaki titreşimleri aynı anda izleyebilirsiniz. Bu proje, endüstriyel makinelerin bakım zamanlarını tahmin etmek, yapısal izleme yapmak veya taşıma sırasında hassas ekipmanların maruz kaldığı darbeleri kaydetmek için kullanılabilir.

Sorun Giderme ve İpuçları

Yaylı Titreşim Sensör Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: Bağlantıları kontrol edin, potansiyometreyi maksimum hassasiyete ayarlayın.
• Sürekli Yanlış Tetikleme: Hassasiyeti azaltın, sensörü daha sabit bir yüzeye monte edin.
• LED Yanıyor Ama Çıkış Yok: Pin bağlantılarını ve kodunuzu kontrol edin.
• Analog Değerler Kararsız: Güç kaynağını stabilize edin, okumalar arasında ortalama alın.
• Yay Hasarı: Sensörü dikkatli kullanın, aşırı kuvvet uygulamayın, gerekirse yayı hafifçe düzeltin.

Performans İpuçları

• Hassasiyeti hedef kullanım senaryonuza uygun şekilde ayarlayın.
• Dijital filtre kullanarak yanlış okumaları azaltın.
• Sensörü sağlam ve titreşimi iyi ileten bir yüzeye monte edin.
• Kablo bağlantılarının titreşimden etkilenmemesi için sabitleyin.
• Çoklu okuma yaparak daha güvenilir sonuçlar elde edin.

Paket İçeriği

• 1 adet Yaylı Titreşim Sensör Modülü
