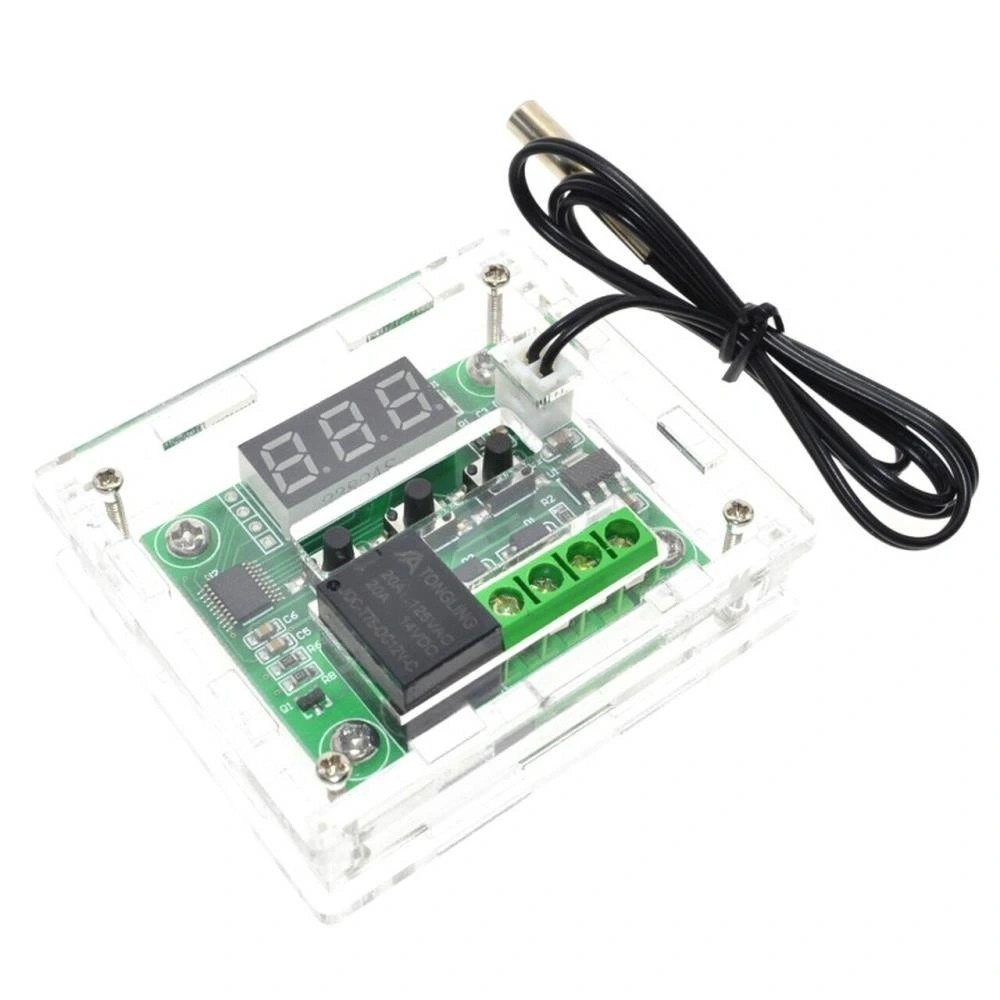

W1209 Kuluçka Termostat (Şeffaf Akrilik Kutu)
W1209 Kuluçka Termostat, dijital sıcaklık kontrolü sağlayan kompakt bir termostat modülüdür. Şeffaf akrilik kutu içerisinde sunulan bu ürün, -50°C ile 110°C arasında hassas sıcaklık kontrolü yapabilir.
Arduino projeleriyle uyumlu olan bu termostat, kuluçka makineleri, akvaryumlar, ısıtma sistemleri ve diğer sıcaklık kontrol uygulamaları için ideal bir çözümdür. Üç haneli LED ekranı sayesinde anlık sıcaklık değerlerini kolayca izleyebilirsiniz.

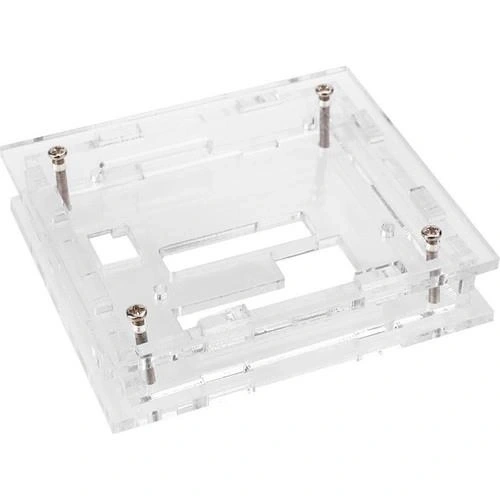

Şeffaf akrilik kutu koruma sağlarken, cihazın çalışmasını ve bağlantılarını görsel olarak inceleme imkanı sunar. 10A röle çıkışıyla ısıtıcı veya soğutucu gibi yüksek güçlü cihazları doğrudan kontrol edebilirsiniz.
Paket İçeriği
Teknik Özellikler
W1209 Kuluçka Termostat'ın detaylı teknik özellikleri aşağıda listelenmiştir.
- Çalışma Voltajı: 12V DC
- Akım Tüketimi: <100mA (röle pasif), <2A (röle aktif)
- Sıcaklık Ölçüm Aralığı: -50°C ~ +110°C
- Sıcaklık Ölçüm Doğruluğu: ±0,1°C
- Sıcaklık Kontrol Aralığı: -50°C ~ +110°C
- Çözünürlük: 0.1°C
- Röle Kapasitesi: 10A/250V AC, 10A/30V DC
- Sensör Tipi: NTC termistör (10K 0.5%)
- Sensör Kablo Uzunluğu: 1 metre
- Ekran: 3 haneli 7 segment LED (kırmızı)
- Kontrol Butonları: 3 adet (ayarlar, yukarı, aşağı)
- Çalışma Modu: Isıtma veya soğutma (seçilebilir)
- Histerezis Aralığı: 0.1°C ~ 15°C ayarlanabilir
- Alarm Fonksiyonu: Sıcaklık limitleri aşıldığında sesli uyarı
- Kalibrasyon: Ofset değeri ayarlanabilir
- Modül Boyutları: 48mm x 40mm x 14mm
- Kutu Boyutları: 62mm x 58mm x 35mm
- Montaj Delikleri: 4 adet, 3mm çapında
- Çalışma Sıcaklığı: -10°C ~ +60°Chttps://www.voltaj.net/w1209-kulucka-termostat-seffaf-akrilik-kutu-pmu896
Bağlantı ve Kullanım
W1209 Kuluçka Termostat'ın bağlantı şeması ve kullanım talimatları.
İpucu: Isıtıcı cihazlar için ısıtma modunu, soğutucu cihazlar için soğutma modunu seçin.
W1209 Termostat'ı bağlamak için aşağıdaki adımları izleyin:
- Güç Bağlantısı: Modül üzerindeki güç terminallerine 12V DC güç kaynağı bağlayın. Polariteye dikkat edin.
- Sensör Bağlantısı: NTC sensörü, modül üzerindeki sensör terminallerine bağlayın. Sensörün polaritesi yoktur.
- Cihaz Bağlantısı: Kontrol edilecek cihazı röle terminallerine bağlayın:
- COM: Ortak terminal
- NO (Normally Open): Normalde açık kontak
- NC (Normally Closed): Normalde kapalı kontak
Temel ayarlar için kullanım kılavuzu:
- Sıcaklık Ayarı: "SET" butonuna kısa basın, ardından yukarı/aşağı butonlarıyla istenen sıcaklığı ayarlayın.
- Menü Ayarları: "SET" butonuna uzun basın (3 saniye), menü parametrelerine erişin:
- P0: Isıtma (H) veya soğutma (C) modu seçimi
- P1: Histerezis değeri ayarı
- P2: Üst limit değeri
- P3: Alt limit değeri
- P4: Sıcaklık kalibrasyonu
- P5: Gecikme süresi
- P6: Yüksek sıcaklık alarmı
Bu termostat modüller kategorisindeki röle modülleri ve diğer kontrol sistemleriyle de entegre edilebilir. Farklı sensörler kullanılarak çeşitli uygulamalar için adapte edilebilir.
Uygulama Alanları
W1209 Kuluçka Termostat'ın kullanılabileceği çeşitli projeler ve uygulama alanları.
Kuluçka ve Hayvan Bakımı
- Kuluçka makineleri
- Civciv büyütme kabinleri
- Sürüngen teraryumları
- Akvaryum sıcaklık kontrolü
Ev ve Endüstriyel Uygulamalar
- Su ısıtıcı sistemleri
- Sera sıcaklık kontrolü
- Buzdolabı ve soğutucu sistemleri
- Küçük fırınlar
Hobi ve DIY Projeleri
- Fermentasyon kontrol sistemleri
- 3D yazıcı kabinleri
- Ev yapımı yoğurtluk
- Evde bira yapımı ekipmanları
Proje Örnekleri
W1209 Kuluçka Termostat kullanılarak yapılabilecek detaylı proje örnekleri.
Akıllı Mini Sera Sistemi
W1209 termostat kullanarak bitki yetiştirmek için ideal koşulları sağlayan kompakt bir sera sistemi geliştirebilirsiniz. Şeffaf plastik bir konteyner içine W1209 termostatı, küçük bir ısıtıcı mat ve fan yerleştirin. Termostatı ısıtma modunda ortalama 25°C'ye ayarlayarak, ısıtıcı matın otomatik kontrolünü sağlayın. Nem kontrolü için Arduino ve nem sensörü ile ikinci bir kontrol sistemi ekleyebilirsiniz. Arduino, nem oranını izleyerek düşük nem durumunda küçük bir su pompasını aktifleştirebilir. Ayrıca, düzenli hava sirkülasyonu için zamanlayıcı kontrollü bir fan ekleyebilirsiniz. Bu sistem, evde tropik bitkilerin yetiştirilmesi veya tohumların filizlendirilmesi için ideal bir ortam sağlar.
Fermentasyon Kontrol Kabini
W1209 termostat modülü kullanarak, evde fermente gıdalar (yoğurt, kefir, kombucha, turşu) ve içecekler (bira, şarap) için ideal sıcaklıkta bir fermentasyon kabini oluşturabilirsiniz. Eski bir buzdolabını veya yalıtımlı bir kutuyu yeniden düzenleyerek, içine bir ısıtma ampulü veya ısıtıcı mat yerleştirin. W1209 termostatı kabinin içine monte edin ve sensörünü merkezde konumlandırın. Farklı fermentasyon süreçleri için ideal sıcaklığı (20°C-40°C arasında) ayarlayın. Küçük bir histerezis değeri (0.5°C) kullanarak, sıcaklığın sabit kalmasını sağlayabilirsiniz. Sisteme bir LCD ekran ve sıcaklık kayıt özelliği eklemek için Arduino entegrasyonu düşünülebilir. Bu kabin, ev yapımı fermente gıdalar için tutarlı sonuçlar elde etmenizi sağlar.
Sürüngen Teraryum Kontrolü
W1209 termostat kullanarak sürüngenler için ideal yaşam koşulları sağlayan otomatik bir teraryum kontrol sistemi geliştirebilirsiniz. Teraryum içine W1209 termostat, ısıtıcı mat ve sıcaklık sensörü yerleştirin. Gündüz ve gece için farklı sıcaklık değerleri oluşturmak amacıyla iki ayrı termostat veya zamanlayıcı kontrollü bir sistem kullanabilirsiniz. İkinci bir W1209 termostat, UV lamba veya ısıtıcı spot lamba için güvenlik termostatı olarak kullanılabilir. Sürüngenin türüne göre ideal sıcaklık aralığını ayarlayın (örneğin, leopar gekolar için gündüz 28-30°C, gece 23-25°C). Sisteme nem sensörü ve su püskürtme mekanizması eklemek için ek bir kontrol devresi kullanılabilir. Bu proje, evcil sürüngenlerinizin sağlığı için kritik olan sıcaklık koşullarını otomatik olarak yönetir.
Sorun Giderme ve İpuçları
W1209 Kuluçka Termostat kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
- Yanlış Sıcaklık Okuma: Sensör bağlantılarını kontrol edin, gerekirse kalibre edin (P4 menüsü).
- Röle Sürekli Açılıp Kapanıyor: Histerezis değerini artırın (P1 menüsü).
- Ekranda "---" Görünüyor: Sensör bağlantısı kopuk veya sensör arızalı.
- Ekranda "LLL" veya "HHH" Görünüyor: Sıcaklık ölçüm aralığının dışında.
- Termostat Çalışıyor Ama Cihaz Devreye Girmiyor: Röle bağlantılarını kontrol edin.
Performans İpuçları
- Sensörü ısı kaynağından uzağa, ortam sıcaklığını doğru ölçecek şekilde yerleştirin.
- Yüksek akım çeken cihazlar için ek bir güç rölesi kullanın.
- Sensör kablosunu uzatırken ekranlı kablo tercih edin.
- Sık açma-kapama önlemek için uygun histerezis değeri kullanın.
- Sistem stabilitesi için termostatı hava akımından uzak tutun.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile W1209 termostatınızı daha gelişmiş kontrol sistemlerine entegre edebilirsiniz. Arduino Uno, Nano ve ESP32 gibi kartlar ile uzaktan kontrol özellikleri ekleyebilirsiniz.
Ürünleri İncele →
Modüller kategorimizde röle kartları, sensörler ve ekran modülleri ile W1209 projelerinizi genişletebilirsiniz. Nem sensörleri ve zaman röleleri ile daha kapsamlı kontrol sistemleri kurabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir ürünler
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme
Ürün Hakkında Sıkça Sorulan Sorular
W1209 termostat nasıl kalibre edilir?
SET tuşuna 3 saniye basarak menüye girin, P4 parametresine ulaşana kadar SET tuşuna basın. Yukarı/aşağı tuşlarıyla kalibrasyon değerini ayarlayın.
Isıtma ve soğutma modu arasındaki fark nedir?
Isıtma modunda sıcaklık düştüğünde röle aktif olur. Soğutma modunda sıcaklık yükseldiğinde röle aktif olur. P0 menüsünden H (ısıtma) veya C (soğutma) seçilebilir.
Histerezis değeri ne anlama gelir?
Rölenin açılması ve kapanması arasındaki sıcaklık farkını ifade eder. Yüksek değer daha az açma/kapama döngüsü sağlar ancak daha geniş sıcaklık dalgalanmaları oluşturur.
Sensör kablosu uzatılabilir mi?
Evet, 10-15 metreye kadar uzatılabilir, ancak blendajlı kablo kullanılmalıdır. Uzun mesafelerde direnç artışı nedeniyle kalibrasyon gerekebilir.
Termostat kaç amperlik cihazları kontrol edebilir?
Röle 10A kapasitelidir, 2000W'a kadar cihazları doğrudan kontrol edebilir. Daha yüksek güçlü cihazlar için harici kontaktör kullanılmalıdır.
Ekrandaki 'LLL' veya 'HHH' ne anlama gelir?
LLL: Sıcaklık -50°C'nin altında veya sensör kısa devre. HHH: Sıcaklık 110°C'nin üzerinde veya sensör bağlantısı kopuk.
12V yerine farklı bir voltajla çalıştırılabilir mi?
Hayır, termostat 12V DC ile çalışmak üzere tasarlanmıştır. Farklı voltajlarda güç regülatörü kullanılmalıdır. 9V ile çalışabilir ancak röle performansı düşebilir.
Röle çok sık açılıp kapanıyor, nasıl düzeltilir?
P1 menüsünden histerezis değerini artırın (örneğin 0.5°C yerine 1-2°C yapın). Bu, rölenin daha az sıklıkta açılıp kapanmasını sağlayacaktır.
