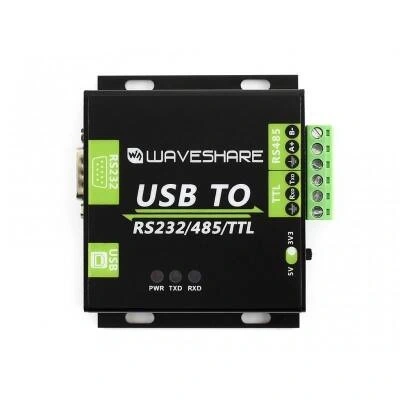

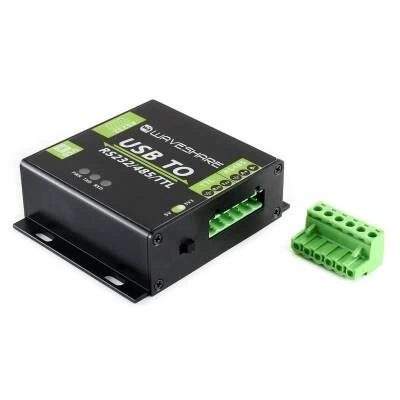

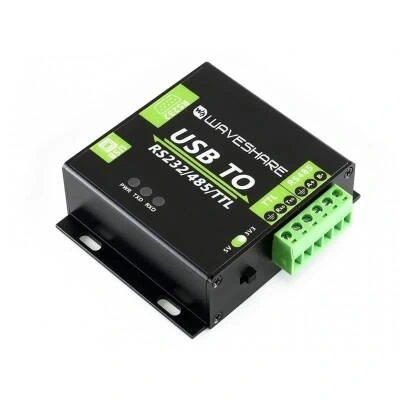

USB'den RS232 / RS485 / TTL Endüstriyel İzole Dönüştürücü
Orijinal FT232RL bulunan, USB'den RS232 / 485 / TTL izole endüstriyel bir dönüştürücüdür. Güç izolasyonu, ADI manyetik izolasyonu ve TVS diyotu gibi gömülü koruma devrelerine sahiptir. Dahası, USB TO RS232 / 485 / TTL alüminyum alaşımlı bir muhafaza ile birlikte gelir, sağlam ve çalışmaya dayanıklı hale getirir.
USB TO RS232 / 485 / TTL'nin kullanımı çok kolaydır, gecikme olmaksızın tam otomatik alıcı-verme. Hızlı iletişimi, kararlılığı, güvenilirliği ve güvenliği nedeniyle endüstriyel kontrol ekipmanları ve / veya yüksek iletişim gereksinimi olan uygulamalar için ideal bir seçimdir.
*USB'den RS232'ye, USB'den RS485'e, USB'den TTL'ye (UART)
*Orijinal FT232RL, hızlı iletişim kurun, kararlı ve güvenilir, daha iyi uyumluluk
*Yerleşik yekpare güç kaynağı izolasyonu, kararlı izole Voltaj sağlar, izole terminal için ekstra güç kaynağına ihtiyaç duymaz
*Yerleşik yekpare manyetik izolasyon, sinyal izolasyonu, yüksek güvenilirlik, güçlü parazit önleme, düşük güç tüketimi sağlar
*Yerleşik TVS (Geçici Gerilim Bastırıcı), devredeki aşırı gerilim ve geçici ani yükselme gerilimini etkili bir şekilde bastırır, yıldırım geçirmez ve anti-elektrostatik
*Yerleşik kendi kendini kurtarma sigortası ve koruma diyotları, akım / Voltaj kararlı çıkışlar sağlar, aşırı akım / aşırı Voltaj geçirmezlik sağlar, şok direncini artırır
*Gecikmesiz tam otomatik alıcı-verici devresi, USB bağlantı noktasının farklı arabirimlerle birbirine müdahale etmeden hızlı ve istikrarlı bir şekilde iletişim kurmasını sağlar
*Yerleşik TTL seri 3.3V / 5V Voltaj çeviricisi, TTL seviyesini anahtarla yapılandırın
*Kum püskürtme ve anodik oksidasyon, CNC işlem açma, sağlam ve dayanıklı alüminyum alaşımlı muhafaza
*Güç ve alıcı-verici durumunu göstermek için 3 LED
*Yüksek kaliteli USB-B ve RS232 konektörleri, sorunsuz tak / çek
Teknik Özellikler
Ürün tipi: Endüstriyel optik olarak izole edilmiş dönüştürücü
SKU: 15817
Baudrate: 300-921600bps
Ana bilgisayar bağlantı noktası: USB
Cihaz bağlantı noktası: RS485 / RS232 / TTL
USB:
Çalışma gerilimi: 5V
Bağlayıcı: USB-B
Koruma: 200mA kendini kurtaran sigorta, izole çıkış
İletim mesafesi: ~ 5m
RS485:
Bağlayıcı: vidalı terminal
Pimler: A +, B-, GND
Yön kontrolü: donanım otomatik kontrolü
Koruma: 600W yıldırım geçirmez ve aşırı gerilim önleyici, 15KV ESD koruması (ayrılmış 120R dengeleme direnci lehim pedleri)
İletim mesafesi: ~ 1200m
İletim modu: noktadan çoklu noktalara (32 düğüme kadar, 16 veya daha fazla düğüm için tekrarlayıcıların kullanılması önerilir)
RS232:
Bağlayıcı: DR9 erkek
Koruma: TVS diyot, aşırı gerilim koruması, ESD koruması
İletim mesafesi: ~ 15m
İletim modu: noktadan noktaya
TTL (UART):
Çalışma gerilimi: 3.3V / 5V
Bağlayıcı: vidalı terminal
Pinler: TXD, RXD, GND
Koruma: koruma diyotu, aşırı Voltaj / negatif Voltaj geçirmez, şok direnci
İletim modu: noktadan noktaya
LED göstergeler:
PWR: kırmızı güç göstergesi, USB bağlantısı olduğunda ve Voltaj algılandığında yanar
TXD: yeşil TX göstergesi, USB bağlantı noktası veri gönderdiğinde yanar
RXD: mavi RX göstergesi, cihaz bağlantı noktaları verileri geri gönderdiğinde yanar
Sıcaklık: -15 ? ~ 70 ?
Nem:% 5 Bağıl Nem ~% 95 Bağıl Nem
İşletim sistemi: Windows 10 / 8.1 / 8/7 / XP
