UM66T-19LK-T92-K Ses Kayıt Entegresi 1.5V-4.5V 60uA

UM66T-19LK T92-K Ses Kayıt Entegresi 1.5V-4.5V 60uA

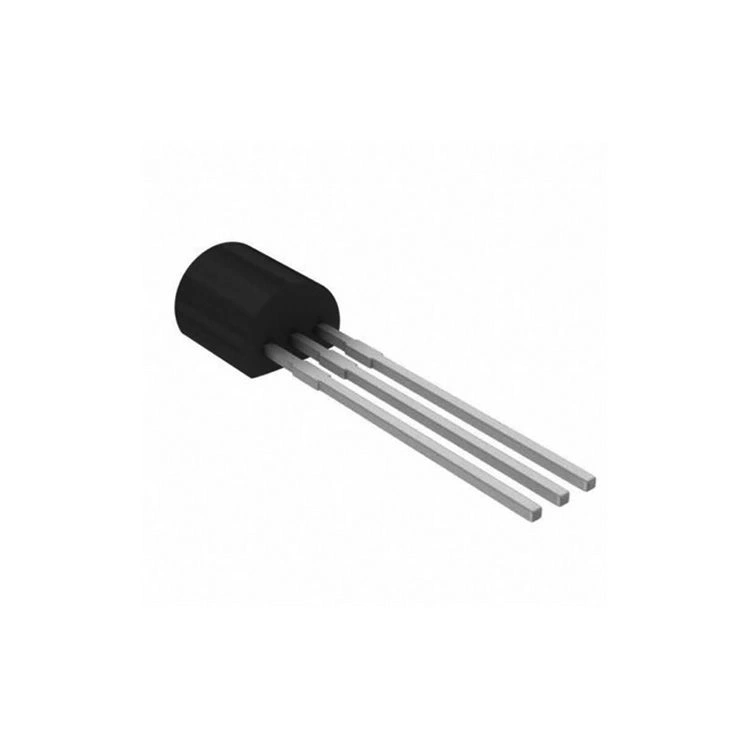

UM66T-19LK T92-K, düşük güç tüketimli, önceden programlanmış melodi üreten kompakt bir ses kayıt entegresidir. TO-92 paketinde sunulan bu entegre, 1.5V ile 4.5V arasında çalışabilme özelliği ile çeşitli pil kaynaklı projelerde kullanılabilir. Sadece 60μA gibi düşük akım çekerek, uzun pil ömrü gerektiren projelere uygundur.

Christmas melodisi (Happy Christmas) çalan bu entegre, en küçük ses projeleri için özel olarak tasarlanmıştır. Ses amplifikatörü entegresi ve basit bir hoparlör ile çalıştırılabilir, oyuncak, hediye kartı, dekoratif ürün veya alarm sistemleri için ideal bir ses kaynağıdır.

Yılbaşı temalı aksesuarlar, yapay noel ağaçları, süs eşyaları, elektronik tebrik kartları ve çocuk oyuncakları gibi alanlarda yaygın olarak kullanılan bu entegreler, elektronik komponentler arasında özel amaçlı ses çözümleri arar yerleşmiştir.

---

Teknik Özellikler

UM66T-19LK T92-K Ses Kayıt Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Ailesi: UM66 Serisi
• Model: UM66T-19LK
• Fonksiyon Tipi: Önceden programlanmış melodi üreteci
• Melodi: Happy Christmas (Neşeli Noel)
• Paket Tipi: TO-92K
• Pin Sayısı: 3 (VDD, VSS, OUT)
• Çalışma Gerilimi: 1.5V - 4.5V DC
• Tipik Güç Tüketimi: 60μA @ 3V
• Çıkış Tipi: PWM (Pulse Width Modulation)
• Çıkış Empedansı: Yaklaşık 10kΩ
• Melodi Süresi: Yaklaşık 25 saniye
• Melodi Tekrarlama: Otomatik, sürekli
• Montaj Tipi: Through-Hole (Delikli montaj)
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Dahili Osilatör: Var
• Sessiz Mod Kontrolü: Var (besleme kesilerek)
• Boyutlar: 4.5mm x 3.8mm x 3.8mm (yaklaşık)
• Ağırlık: <1g
• Uyumluluk: RoHS uyumlu

---

Kullanım Alanları

UM66T-19LK T92-K Ses Kayıt Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Yılbaşı ve Noel Uygulamaları

• Noel temalı dekoratif objeler
• Işıklı yılbaşı ağaçları ve süsleri
• Müzikli hediye kutuları
• Işıklı noel sepetleri
• Noel baba figürleri ve maketleri

Hediye ve Hediyelik Eşyalar

• Müzikli tebrik kartları
• Elektronik hediye etiketleri
• Dekoratif masa süsleri
• Müzikli çerçeveler
• Sürpriz kutular ve objeler

Oyuncak ve Eğlence Ürünleri

• Basit çocuk oyuncakları
• Müzikli eğitici materyaller
• İnteraktif eğlence objeleri
• Parti malzemeleri
• Ses efekti gerektiren DIY projeler

---

Avantajlar ve Özellikler

UM66T-19LK T92-K Ses Kayıt Entegresi'nin sağladığı avantajlar ve çözümler.

• Ultra Düşük Güç Tüketimi: 60μA'lik düşük akım çekişi ile uzun pil ömrü
• Geniş Besleme Voltajı Aralığı: 1.5V-4.5V arası çalışma imkanı
• Basit Devre Tasarımı: Minimum harici komponent ile çalışabilme
• Kompakt Boyut: TO-92 paketi ile minimum alan kullanımı
• Hazır Melodi: Programlama gerekmeden doğrudan Christmas melodisi
• Kolay Entegrasyon: Sadece 3 pin ile basit bağlantı yapısı
• Doğrudan Pil Bağlantısı: 1.5V tek pil ile çalışabilme özelliği
• Dayanıklı Yapı: TO-92 paketi ile zorlu koşullara uygunluk
• Sürekli Çalışma: Otomatik tekrarlayan melodi döngüsü

---

Bağlantı ve Kullanım

UM66T-19LK T92-K Ses Kayıt Entegresi'nin bağlantı ve kullanım detayları hakkında bilgiler.

Temel Bağlantı Şeması:

• UM66T-19LK Pin 1 (VDD): Pozitif besleme (1.5V - 4.5V)
• UM66T-19LK Pin 2 (OUT): Melodi çıkışı
• UM66T-19LK Pin 3 (VSS): Negatif besleme (GND)

Basit Devre Bağlantısı:

• VDD (Pin 1): Pil pozitif terminaline bağlayın
• VSS (Pin 3): Pil negatif terminaline (GND) bağlayın
• OUT (Pin 2): 1K - 10K direnç üzerinden hoparlöre bağlayın

Transistörlü Amplifikasyon Devresi:

• UM66T-19LK'nin OUT pini (Pin 2) → 10KΩ direnç → NPN transistör (BC547/BC337) bazı
• Transistör kolektörü → 8Ω hoparlör → Pozitif besleme (VDD)
• Transistör emitörü → GND
• Hoparlör ile paralel 100nF kapasitör bağlayarak gürültüyü azaltın

Açma/Kapama Kontrolü:

• VDD hattına basit bir anahtar ekleyerek açma/kapama kontrolü sağlanabilir
• Push buton ile geçici çalma için: VDD ve pil (+) arasına buton ekleyin

Pil Seçimi:

• Tek AA veya AAA pil (1.5V) - minimum çalışma voltajı
• İki AA veya AAA pil seri bağlantı (3V) - optimum çalışma voltajı
• CR2032 pil (3V) - ince/kompakt projeler için

---

Örnek Projeler

UM66T-19LK T92-K Ses Kayıt Entegresi kullanılarak yapılabilecek basit projeler:

Müzikli Noel Kartı

Katlanabilir kartpostala entegre edilmiş ses modülü ile karşı tarafa Christmas melodisiyle şaşırtıcı bir hediye.

Gerekli Malzemeler:

• 1x UM66T-19LK entegresi
• 1x CR2032 3V pil
• 1x CR2032 pil yuvası
• 1x 8Ω mini hoparlör
• 1x BC547 transistör
• 1x 10KΩ direnç
• 1x 100nF kapasitör
• 1x Mikro anahtar (kart açılınca aktif olacak)
• Kalın karton veya bristol karton
• Dekoratif malzemeler (pullar, çıkartmalar vb.)

Yapım Adımları:

• Kart iç kısmına pil yuvası ve devreyi yerleştirin
• Mikro anahtarı kartın katlanma noktasına yerleştirin (kart açılınca kapanacak şekilde)
• UM66T-19LK'yi transistör devresi ile bağlayın
• Hoparlörü kartın içine gizleyin, ses çıkış noktasına küçük delikler açın
• Pil yuvasını kolayca değiştirilebilecek şekilde yerleştirin
• Devreyi tamamen gizleyecek şekilde kartın iç kısmını tasarlayın
• Kartın dış kısmını noel temasına uygun şekilde dekore edin

Müzikli Yılbaşı Ağacı Süsü

Işık ve ses efekti ile dikkat çeken, noel ağacına asılabilen dekoratif süs.

Gerekli Malzemeler:

• 1x UM66T-19LK entegresi
• 1x 3V pil (2xAAA)
• 1x Mini hoparlör
• 3-5x LED (tercihen kırmızı ve yeşil)
• 1x BC547 transistör
• 1x 10KΩ direnç
• 5x 220Ω direnç (LED'ler için)
• 1x 100nF kapasitör
• 1x Açma/kapama anahtarı
• Süs kutusu veya şeffaf plastik top
• Asetat, parlak kağıt, tüyler vb. dekoratif malzemeler

Yapım Adımları:

• Şeffaf plastik top içerisine devreyi yerleştirin
• LED'leri serinin içine yerleştirin (en iyi görsel etki için dağıtın)
• UM66T-19LK çıkışına transistörlü amplifikatör bağlayın
• Mini hoparlörü alt kısma yerleştirin
• Pil bölmesine kolay erişilebilir bir kapak yapın
• Süsü ağaca asmak için üst kısma bir halka ekleyin
• Dekoratif malzemelerle süsün dış kısmını tamamlayın

---

Sorun Giderme ve İpuçları

UM66T-19LK T92-K Ses Kayıt Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ses Çıkışı Yok: Besleme voltajını kontrol edin, polariteyi doğrulayın
• Düşük Ses Seviyesi: Transistörlü amplifikatör ekleyin, hoparlör empedansını kontrol edin
• Bozuk/Titrek Melodi: Zayıf pil olabilir, pili değiştirin
• Kesik Kesik Çalma: Bağlantıları kontrol edin, soğuk lehim olabilir
• Hızlı Şarj Bitimi: Daha büyük kapasiteli pil kullanın, amplifikasyon devresi güncelleyin

Kullanım İpuçları

• Hoparlör seçiminde 8 ohm empedanslı mini hoparlörler en iyi performansı verir
• Projenin ses yüksekliğini ayarlamak için OUT pini ile hoparlör arasına potansiyometre ekleyin
• Pil ömrünü uzatmak için düğmeli pil yerine AAA/AA piller tercih edin
• Su ve nem teması entegrenin arızalanmasına neden olabilir, koruyucu kaplama yapın
• Birden fazla UM66T entegresi paralel bağlanarak çok sesli efektler oluşturulabilir
• Işık efektleri eklemek için LED'leri transistör üzerinden kontrol edin

---

Paket İçeriği

• UM66T-19LK T92-K Ses Kayıt Entegresi 1.5V-4.5V 60uA

---
