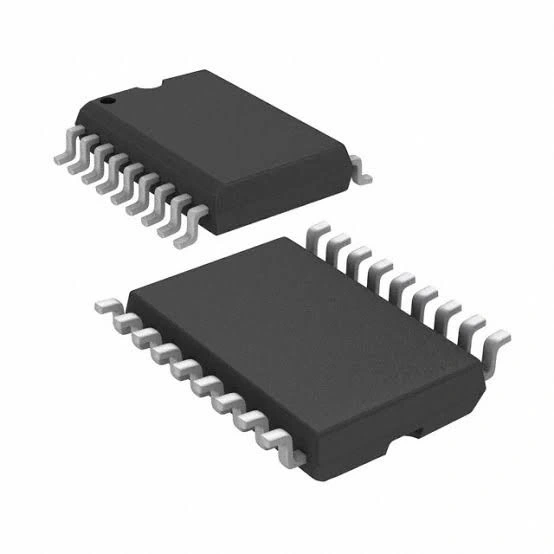

ULN2803ADWR SMD Soic18 Bipolar Transistör Entegresi

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi

ULN2803ADWR, sekiz adet Darlington transistör dizisini tek bir SMD entegre paketinde barındıran güçlü bir sürücü entegresidir. SOIC-18 yüzey montaj paketindeki bu entegre, endüstriyel kontrol sistemleri ve otomasyon uygulamaları için üstün yük sürücü performansı sunar.

500mA'e kadar çıkış akımı ve 50V'a kadar çalışma gerilimi sunan bu elektronik komponent, röle, solenoid, motor ve LED sürme uygulamalarında tercih edilen ekonomik çözümdür.

Her kanalda entegre koruma diyotları bulunan ULN2803ADWR, PCB alanı sınırlı olduğunda MOSFET sürücülere kompakt bir alternatif sunar ve yüzey montaj teknolojisi sayesinde otomatik montaj süreçlerine uyumludur.

Teknik Özellikler

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Transistör Tipi: Darlington BJT NPN
• Paket Tipi: SOIC-18 SMD
• Kanal Sayısı: 8
• Giriş Voltaj Uyumluluğu: TTL, CMOS, PMOS, LSTTL
• Çıkış Gerilimi (Maks.): 50V
• Çıkış Akımı (Sürekli): 500mA/kanal
• Çıkış Akımı (Tepe): 600mA/kanal
• Toplam Paket Akımı: 2.5A
• Giriş Baskılama Dirençleri: 2.7kΩ (Tipik)
• Çıkış Doyum Gerilimi: 1.3V (Tipik, IC=350mA)
• Bastırma Diyotları: Dahili
• Diyot Kırılma Gerilimi: 50V
• Diyot Akımı: 500mA (maksimum)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Montaj Tipi: Yüzey Montaj (SMD)
• Boyutlar: 11.53mm x 7.50mm x 2.30mm

Kullanım Alanları

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Kontrol Sistemleri

• PLC arayüz devreleri
• Sensör veri toplama üniteleri
• Röle kontrol modülleri
• Solenoid valf sürücüleri

Motor Kontrol Uygulamaları

• Step motor sürücüleri
• Düşük güçlü DC motor kontrolü
• Fan sürücüleri
• Akıllı ev otomasyonu

Aydınlatma Kontrol Sistemleri

• LED dizi sürücüleri
• Çok kanallı aydınlatma kontrolü
• Ekran panel sürücüleri
• Optik gösterge sistemleri

Haberleşme Arayüzleri

• Veri yolu tamponlama
• Seviye dönüştürücüler
• Hat sürücüleri
• Endüstriyel haberleşme modülleri

Avantajlar ve Özellikler

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüzey Montaj Paketi: Kompakt PCB tasarımı ve otomatik montaj uyumluluğu
• Sekiz Kanallı Yapı: Tek entegre ile çoklu yük kontrolü
• Dahili Bastırma Diyotları: Endüktif yüklerde geri EMK koruması
• Geniş Besleme Voltajı: 50V'a kadar çalışma imkanı
• TTL/CMOS Uyumlu: Doğrudan mikrodenetleyici bağlantısı
• Geniş Sıcaklık Aralığı: -40°C ~ +85°C sıcaklık dayanımı
• Yüksek Gürültü Bağışıklığı: Endüstriyel ortamlarda güvenilir çalışma
• Düşük Giriş Direnci: 2.7kΩ ile TTL devrelere optimum uyum

Montaj ve Kullanım

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi'nin montaj ve kullanım süreci hakkında bilgiler.

Devre tasarımı için yapmanız gerekenler:

• SMD lehimleme için uygun ekipman kullanın (sıcak hava istasyonu veya reflow fırını)
• SOIC-18 paket için uygun PCB pad tasarımı yapın
• Bastırma diyotları için COM pinini yüklerin besleme kaynağına bağlayın
• Her giriş için TTL/CMOS uyumlu sinyal sağlayın (3.3V-5V)
• Çıkış yüklerini kollektör (açık çıkış) ve besleme arasına bağlayın
• Termal tasarımda toplam güç tüketimini göz önünde bulundurun

Pin bağlantıları ve fonksiyonları:

• Pin 1-8: Giriş pinleri (1B - 8B)
• Pin 9: GND (Toprak)
• Pin 10: COM (Ortak bastırma diyot bağlantısı)
• Pin 11-18: Çıkış pinleri (1C - 8C)
• Girişlere lojik 1 uygulandığında ilgili çıkış transistörü aktif olur (sink modu)
• COM pini genellikle bastırma diyotları için pozitif beslemeye bağlanır
• SOIC-18 pakette pim yönlendirmesi, standart DIP-18 ULN2803A ile aynıdır

Sorun Giderme ve İpuçları

ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: SOIC-18 adaptör kartı veya reflow tekniği kullanın
• Aşırı Isınma: Toplam akım limitini (2.5A) aşmayın ve ısı yayılımı için bakır alan bırakın
• Rölelerin Kapanmaması: COM pininin doğru bağlandığını kontrol edin
• Düşük Çıkış Akımı: Besleme geriliminin ve transistör doyum voltajının uygunluğunu doğrulayın

Verimli Kullanım İpuçları

• ULN2803ADWR'yi 3.3V mikrodenetleyicilerle de kullanabilirsiniz
• Darlington çifti yapısında çıkış doyum gerilimi ~1.3V olduğunu unutmayın
• 5V çıkışlı sistemlerde efektif çıkış gerilimi yaklaşık 3.7V olacaktır
• Tüm kanalları maksimum yükte aynı anda kullanmaktan kaçının

Paket İçeriği

• ULN2803ADWR SMD SOIC-18 Bipolar Transistör Entegresi
