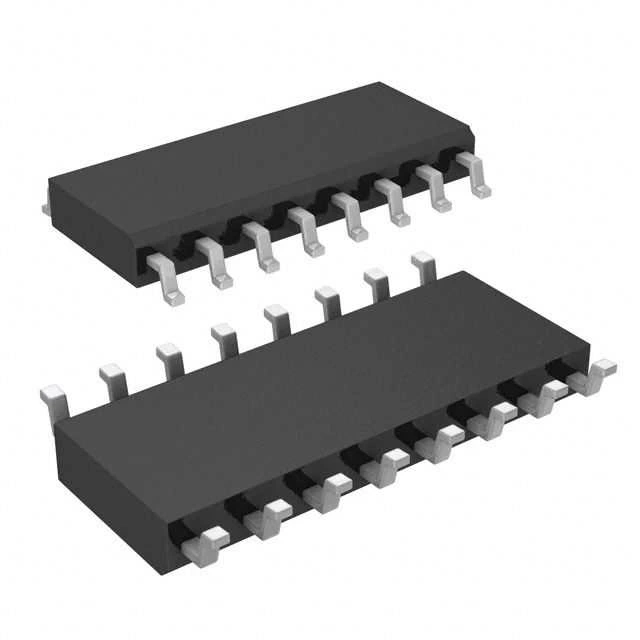

ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi
ULN2003, 7 kanallı yüksek akım/voltaj Darlington transistör dizisi içeren kompakt bir sürücü entegresidir. SOIC-16 SMD formunda sunulan bu entegre, mikrodenetleyiciler ile yüksek akım gerektiren cihazlar arasında arayüz olarak kullanılmak üzere tasarlanmıştır.
Her kanalında 500mA sürekli akım kapasitesi bulunan ULN2003, elektronik komponentler arasında röleler, solenoidler, DC motorlar, LED dizileri ve diğer endüktif yükleri sürmek için yaygın tercih edilen bir entegredir.
TTL ve CMOS devrelerle doğrudan arayüz oluşturabilen bu entegre, BJT teknolojisinin avantajlarını sunarak yüksek gürültü bağışıklığı ve sağlam koruma özellikleri ile güç elektroniği uygulamalarında, güçlü MOSFET türlerine alternatif olarak kullanılabilir.
Teknik Özellikler
ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics / Texas Instruments / ON Semiconductor
- Entegre Tipi: Darlington Transistör Dizisi
- Paket / Kılıf: SOIC-16 SMD
- Kanal Sayısı: 7 bağımsız kanal
- Çıkış Tipi: NPN Darlington Transistör
- Maksimum Çıkış Akımı: 500mA (her kanal başına)
- Pik Çıkış Akımı: 600mA (kısa süreli)
- Maksimum Çıkış Voltajı: 50V
- Maksimum Giriş Voltajı: 30V
- Darlington Çifti Baz Dirençleri: 10.5kΩ ve 1.7kΩ
- Çıkış Klemping Diyotları: Var (Endüktif yük koruması için)
- Kolektör-Emitör Doyum Voltajı: 1.3V (tipik, 350mA'de)
- Giriş Akımı: 0.93mA (5V girişte tipik)
- Giriş Eşik Voltajı: 2.7V (tipik)
- Giriş Lojik Uyumluluğu: TTL, CMOS, PMOS, DTL
- Çalışma Sıcaklık Aralığı: -40°C ile +85°C arası
- Maksimum Jonksiyon Sıcaklığı: 125°C
- Termal Direnç: 120°C/W (tipik, SOIC paketi için)
- Pin Sayısı: 16
- Montaj Şekli: SMD (Yüzey Montaj)
- Paket Boyutları: 9.9mm × 3.9mm × 1.58mm (yaklaşık)
- Çalışma DC Besleme Voltaj Aralığı: Çıkış tarafı için maks. 50V
- Toplam Güç Dağılımı: 1000mW (SOIC paketi için)
- Röle Sürme Kapasitesi: 12V/24V standart röleler
- Paket Ağırlığı: ~0.1g
- RoHS Uyumluluğu: Evet
Kullanım Alanları
ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Kontrol Sistemleri
- Röle kontrol devreleri
- Solenoid sürücüleri
- Küçük motor sürücüleri
- PLC kontrol arayüzleri
- Endüstriyel otomasyon uygulamaları
LED Aydınlatma Projeleri
- Yüksek güçlü LED sürücüleri
- LED panelleri ve matrisler
- 7-segment gösterge kontrolü
- Işık efektleri ve animasyonlar
- Otomotiv LED aydınlatma
Mikrodenetleyici Projeleri
- Arduino giriş/çıkış genişletme
- Raspberry Pi güç anahtarlama
- Step motor kontrol devreleri
- Robot elektronik sistemleri
- IoT güç kontrol arayüzleri
Avantajlar ve Özellikler
ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi'nin sağladığı avantajlar ve çözümler.
- Kompakt SMD Tasarım: SOIC-16 paketiyle minimum PCB alanı gereksinimi
- Çoklu Kanal Kapasitesi: 7 bağımsız sürücü kanalı ile verimli devre tasarımı
- Endüktif Yük Koruması: Dahili flyback diyotları ile güvenli sürüş
- Lojik Uyumluluk: TTL/CMOS uyumlu girişler ile kolay arayüz
- Yüksek Voltaj Kapasitesi: 50V'a kadar çıkış voltajı taşıma
- Dizi Yapısı: Giriş pinleri sol tarafta, çıkış pinleri sağ tarafta bulunur
- Düşük Güç Gereksinimleri: 0.93mA giriş akımı ile düşük kontrol akımı ihtiyacı
- Ortak Flyback Pini: Tüm kanallar için tek COM pini ile basit koruma devresi
- Geniş Isı Aralığı: -40°C ile +85°C arası çalışma sıcaklığı
- Seri ve Paralel Bağlantı: Çoklu entegre kullanarak kanal/akım kapasitesi artırılabilir
Uygulama ve Devre Tasarımı
ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: Endüktif yüklerde flyback koruma için COM pini besleme voltajına bağlanmalıdır.
Temel Bağlantı Şeması:
- Giriş Bağlantıları: 1-7 arası pinler mikrodenetleyici çıkışlarına doğrudan bağlanabilir
- Çıkış Bağlantıları: 10-16 arası pinler sürülecek yüklere bağlanır
- Koruma Bağlantısı: 9 numaralı COM pini, endüktif yüklerde besleme voltajına bağlanmalıdır
- Toprak Bağlantısı: 8 numaralı GND pini sistem toprak hattına bağlanır
- Pull-down Dirençleri: Giriş pinlerinde istenmeyen tetiklemeleri önlemek için opsiyonel olarak 10kΩ kullanılabilir
Pratik Uygulama Devreleri:
- Röle Sürme: Giriş pini mikrodenetleyiciye, çıkış pini röle bobinine bağlanır, COM röle beslemesine bağlanır
- LED Matris Kontrolü: Sütunlar ULN2003 ile sürülür, satırlar başka bir sürücü veya doğrudan mikrodenetleyici ile kontrol edilir
- Step Motor Sürücüsü: 4 pinli unipolar step motor kolları 4 kanala bağlanır, ortak uç motor beslemesine bağlanır
- Solenoid Kontrolü: Solenoid bobini çıkış pini ve GND arasına bağlanır, diyot koruması için COM pini besleme voltajına bağlanır
- DC Motor Sürme: Tek yönlü motor kontrolü için DC motor çıkış ve GND arasına bağlanır
Sorun Giderme ve İpuçları
ULN2003 SOIC SMD-16 BJT Bipolar Transistör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Çıkış Akımı: 500mA üzeri uygulamalarda kanalları paralel bağlayın veya soğutucu ekleyin.
- Bobinli Yüklerde Hasar: COM pini besleme voltajına bağlanmamış, flyback diyot koruması eksik.
- Isınma Problemi: Toplam çıkış akımı 1A'i geçiyor, kanal sayısını azaltın veya soğutucu ekleyin.
- SMD Lehimleme Zorluğu: Sıcak hava istasyonu veya reflow tekniği kullanın, ince uçlu havya tercih edin.
- Girişler Tepki Vermiyor: Giriş voltajı 2.7V altında, lojik seviye uyumluluğunu kontrol edin.
SMD Montaj ve Kullanım İpuçları
- Pin 1 işareti (nokta veya çentik) yönüne dikkat ederek PCB'ye yerleştirin
- SOIC-16 için uygun lehim pastası ve stencil kullanın
- Düşük sıcaklıkta ıslatıcı (flux) kullanarak lehimleme yapın
- Yüksek akım uygulamalarında PCB yollarını kalın tasarlayın
- Giriş ve çıkış hatlarını mümkün olduğunca kısa tutun
- Entegre altına ısı dağıtıcı via'lar yerleştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Çeşitli güç düzeylerinde MOSFET transistörler ile güç kontrolü ve anahtarlama uygulamaları için çözümler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
ULN2003 entegresi neden Darlington transistör dizisi olarak adlandırılır?
İçinde her kanal için iki transistörün kaskad bağlandığı Darlington konfigürasyonu bulunur, böylece daha yüksek akım kazancı ve daha düşük giriş akımı gereksinimi sağlanır.
ULN2003 kaç farklı pakette bulunabilir?
Yaygın olarak DIP-16, SOIC-16, SOP-16 ve TSSOP-16 paket seçenekleri mevcuttur. Üretici firmaya göre küçük farklılıklar gösterebilir.
ULN2003 SOIC paketi nasıl lehimlenir?
Flux uygulayın, pinlere az miktarda lehim sürün, entegre yerleştirin, her pini tek tek havya ile ısıtarak PCB padlerine bağlayın veya sıcak hava istasyonu kullanın.
COM pini tam olarak ne işe yarar?
Entegre içindeki bütün klemping diyotlarının anot bağlantısıdır. Endüktif yüklerde oluşan ters EMK'yı söndürmek için besleme voltajına bağlanmalıdır.
ULN2003 ile ULN2803 arasındaki fark nedir?
ULN2003'te 7 kanal varken, ULN2803'te 8 kanal bulunur. ULN2803 genellikle SOIC-18 veya DIP-18 paketindedir ve her ikisi de aynı temel prensiple çalışır.
ULN2003 ile ne kadar güçlü röleleri sürebilirim?
Her kanal 500mA sürekli akım taşıyabilir, tipik olarak 12V/100-300mA bobinli röleler için idealdir. Daha güçlü rölelerde paralel kanallar kullanılabilir.
Arduino ile ULN2003 nasıl bağlanır?
Arduino dijital pinleri doğrudan ULN2003'ün giriş pinlerine (1-7), GND pini Arduino GND'ye, COM pini yük beslemesine bağlanır. Pull-down dirençleri opsiyoneldir.
ULN2003 entegresi için soğutucu gerekir mi?
Normal şartlarda gerekmez. Ancak birden fazla kanal yüksek akımda (>300mA) sürekli çalışıyorsa veya ortam sıcaklığı yüksekse küçük bir soğutucu faydalı olabilir.
