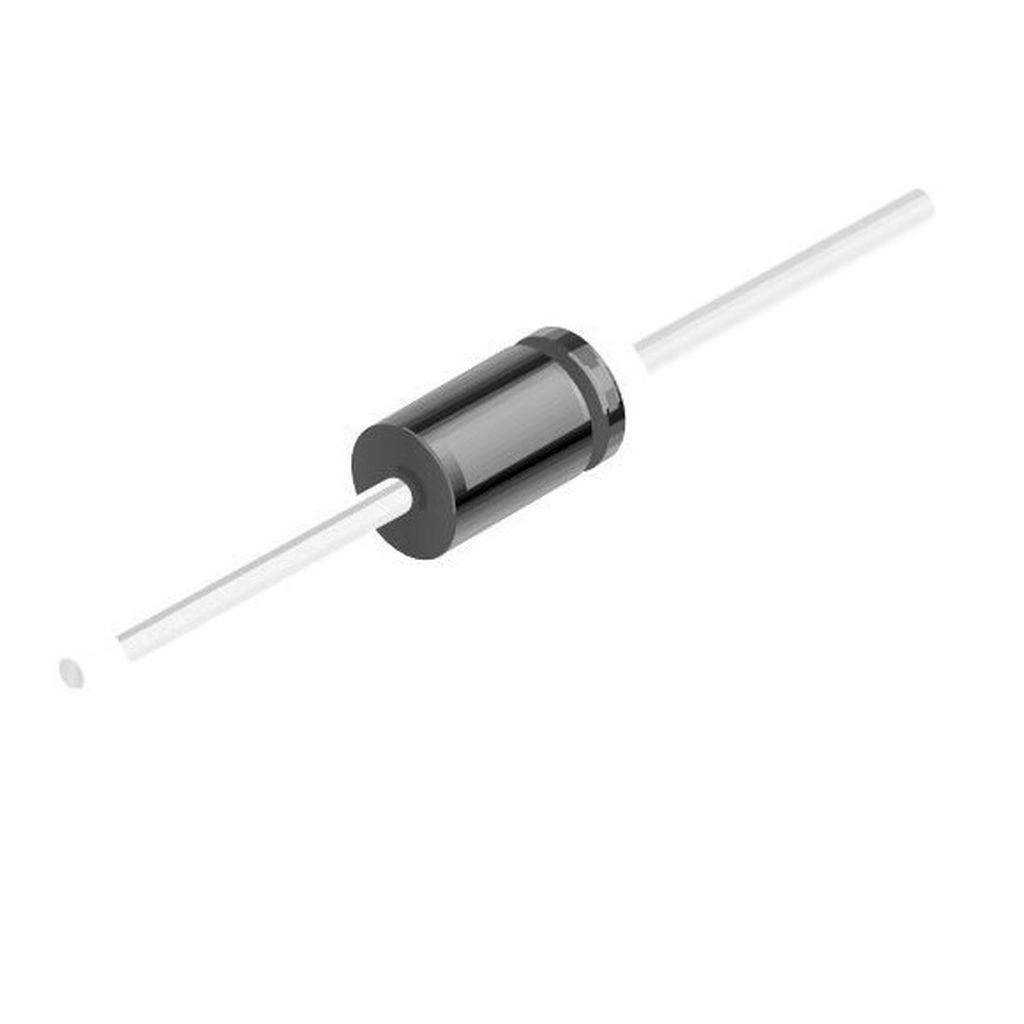

UF4007 1A 1000V THT Hızlı Diyot DO41
UF4007 1A 1000V THT Hızlı Diyot, yüksek gerilim ve hızlı anahtarlama gerektiren uygulamalar için tasarlanmış bir ultra hızlı doğrultma diyotudur. DO41 standardında THT (Through Hole Technology) paketi ile devre kartlarına kolay montaj imkanı sağlar ve yüksek gerilim uygulamalarında güvenilir performans sunar.
1A sürekli akım taşıma kapasitesi ve 1000V ters gerilim dayanımı ile çeşitli elektronik komponentler arasında güç kaynakları, yüksek frekanslı doğrultucular ve koruma devreleri için ideal bir seçenektir.
Standart 1N4007 diyotlardan çok daha hızlı anahtarlama özelliği sunan bu diyot, SMPS devreleri, flyback diyot uygulamaları ve yüksek frekanslı AC-DC dönüştürücüler için güvenilir ve ekonomik bir çözüm sunar.
Teknik Özellikler
UF4007 1A 1000V THT Hızlı Diyot DO41'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Diyot Tipi: Ultra Hızlı Doğrultma Diyotu
- Paket Tipi: DO-41 (Axial Lead)
- Montaj Tipi: THT (Through Hole Technology)
- Maksimum Ters Gerilim (VRRM): 1000V
- Maksimum İleri Sürekli Akım (IF): 1A
- Maksimum Tekrarlayan Tepe İleri Akımı (IFRM): 10A
- Maksimum İleri Gerilim Düşümü (VF): 1.7V @ 1A
- Maksimum Ters Akım (IR): 5µA @ 25°C, 1000V
- Geri Kazanım Süresi (trr): 75ns (tipik)
- Anahtarlama Hızı: Ultra hızlı
- Çalışma Sıcaklığı: -55°C ile +150°C arası
- Depolama Sıcaklığı: -55°C ile +175°C arası
- Maksimum Jonksiyon Sıcaklığı: 175°C
- Kılıf Malzemesi: Epoksi
- Pin Malzemesi: Yumuşak bakır, kalay kaplama
- Boyutlar: Uzunluk: 5.2mm, Çap: 2.7mm
- Pin Çapı: 0.8mm
- Pin Uzunluğu: Her bir pin için yaklaşık 25mm
- Polarite İşareti: Katot tarafı bantlı
- RoHS Uyumluluğu: Evet
Kullanım Alanları
UF4007 1A 1000V THT Hızlı Diyot DO41'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Güç Kaynakları
- SMPS (Anahtarlamalı Güç Kaynakları)
- Yüksek frekanslı doğrultucular
- DC-DC dönüştürücüler
- Flyback ve forward dönüştürücüler
- Adaptör devreleri
Koruma Devreleri
- Freewheel diyot uygulamaları
- Endüktif yük koruması
- Gerilim bastırma devreleri
- TVS destekli koruma sistemleri
- Motor sürücü koruma devreleri
Sinyal İşleme
- Hızlı anahtarlama devreleri
- Darbe düzenleme devreleri
- Hassas doğrultma devreleri
- RF dedektörleri
- Yüksek frekans uygulamaları
Avantajlar ve Özellikler
UF4007 1A 1000V THT Hızlı Diyot DO41'in sağladığı avantajlar ve çözümler.
- Hızlı Anahtarlama: 75ns tipik geri kazanım süresi
- Yüksek Gerilim Dayanımı: 1000V ters gerilim kapasitesi
- Uygun Akım Kapasitesi: 1A sürekli akım taşıyabilme
- Düşük Kaçak Akım: 5µA'in altında ters akım değeri
- Kolay Montaj: Standart DO41 paketi ile THT devre kartlarına uygunluk
- Geniş Sıcaklık Aralığı: -55°C ile +150°C arası çalışma imkanı
- Yüksek Güvenilirlik: Epoksi kaplama ile uzun ömürlü çalışma
- Düşük İleri Voltaj Düşümü: Verimli enerji kullanımı
- Standart Uyumluluk: DO41 paket standarlarına uygun boyutlar
- RoHS Uyumlu: Çevre dostu üretim
Devre Uygulamaları
UF4007 1A 1000V THT Hızlı Diyot DO41'in kullanıldığı temel devre uygulamaları ve bağlantı şekilleri.
İpucu: Anahtarlamalı devrelerde indüktif geri tepmelerden korunmak için flyback diyot olarak kullanın.
Diyot uygulamaları için bağlantı ve kullanım bilgileri:
- Doğrultma Devresi: AC sinyalin pozitif veya negatif alternansını geçirmek için kullanılır
- Köprü Doğrultucu: 4 diyot ile tam dalga doğrultma yapılabilir
- Freewheel Diyot: İndüktif yükler için geri akım yolu sağlar
- Polarite Koruması: Devreyi ters bağlantıdan korur
- Gerilim Çoklayıcı: Kapasitörler ile birlikte gerilim yükseltici devreler oluşturur
- Lehimleme: Yüksek sıcaklığa duyarlı olduğundan kısa süreli lehimleme önerilir
- Montaj Yönü: Bantlı taraf katot (-), diğer taraf anot (+) olarak bağlanır
- Soğutma: Yüksek akımlarda uygun soğutma önlemleri alınmalıdır
Sorun Giderme ve İpuçları
UF4007 1A 1000V THT Hızlı Diyot DO41 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Akım değerinin limit içerisinde olduğunu kontrol edin
- İletim Sorunu: Diyot yönünün doğruluğundan emin olun
- Yüksek Frekanslı Gürültü: Devreye snubber filtresi ekleyin
- Hasar Görmüş Diyot: Multimetre ile diyot modunda test edin
- Yeterli Performans Alınamaması: Uygulamaya uygun diyot tipini seçin
Verimli Kullanım İpuçları
- Maksimum değerlerin altında kullanarak ömrü uzatın
- Yüksek frekansta çalışırken daha düşük akım değerlerinde kullanın
- Lehimleme sırasında ısı koruyucu pensler kullanın
- Paralel bağlantılarda akım paylaşımı için seri direnç ekleyin
- Yüksek akım gerektiren uygulamalarda Schottky diyot alternatiflerini değerlendirin
- Gürültülü ortamlarda filtre kapasitörü ile birlikte kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Elektronik komponentler ve yarı iletken ürünler için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve diyot ürünleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
UF4007 ile 1N4007 arasındaki fark nedir?
UF4007 ultra hızlı bir diyottur, geri kazanım süresi 75ns civarındayken 1N4007'de bu süre mikrosan seviyelerindedir.
UF4007 diyotun anahtarlama frekansı ne kadardır?
Geri kazanım süresine bağlı olarak genellikle 500kHz'e kadar yüksek frekanslı uygulamalarda kullanılabilir.
Bu diyotu multimetre ile nasıl test edebilirim?
Multimetreyi diyot moduna alıp kırmızı probu anota, siyah probu katota bağlayın. 0.5-0.7V arası değer görmelisiniz.
1A değeri maksimum akım mıdır?
1A sürekli akımdır. Kısa süreli tepe akımları 10A'e kadar çıkabilir, ancak sürekli kullanımda aşılmamalıdır.
UF4007 diyotun polaritesi nasıl anlaşılır?
Diyotun üzerindeki bant katot (-) tarafını gösterir. Anot (+) diğer taraftır.
Flyback diyot olarak nasıl kullanılır?
Diyotu röle veya solenoid bobinine paralel, katot (+) taraftan anot (-) tarafa doğru bağlayın.
UF4007'nin güç kaynağı doğrultucu devresinde kullanımı nasıldır?
Köprü doğrultucu devrelerinde veya yüksek frekanslı SMPS devrelerinde geri diyot olarak kullanılır.
Diyotu lehimlerken nelere dikkat etmeliyim?
Kısa süreli lehimleme yapın, pinlere ısı emici kullanın ve polariteye dikkat edin.
