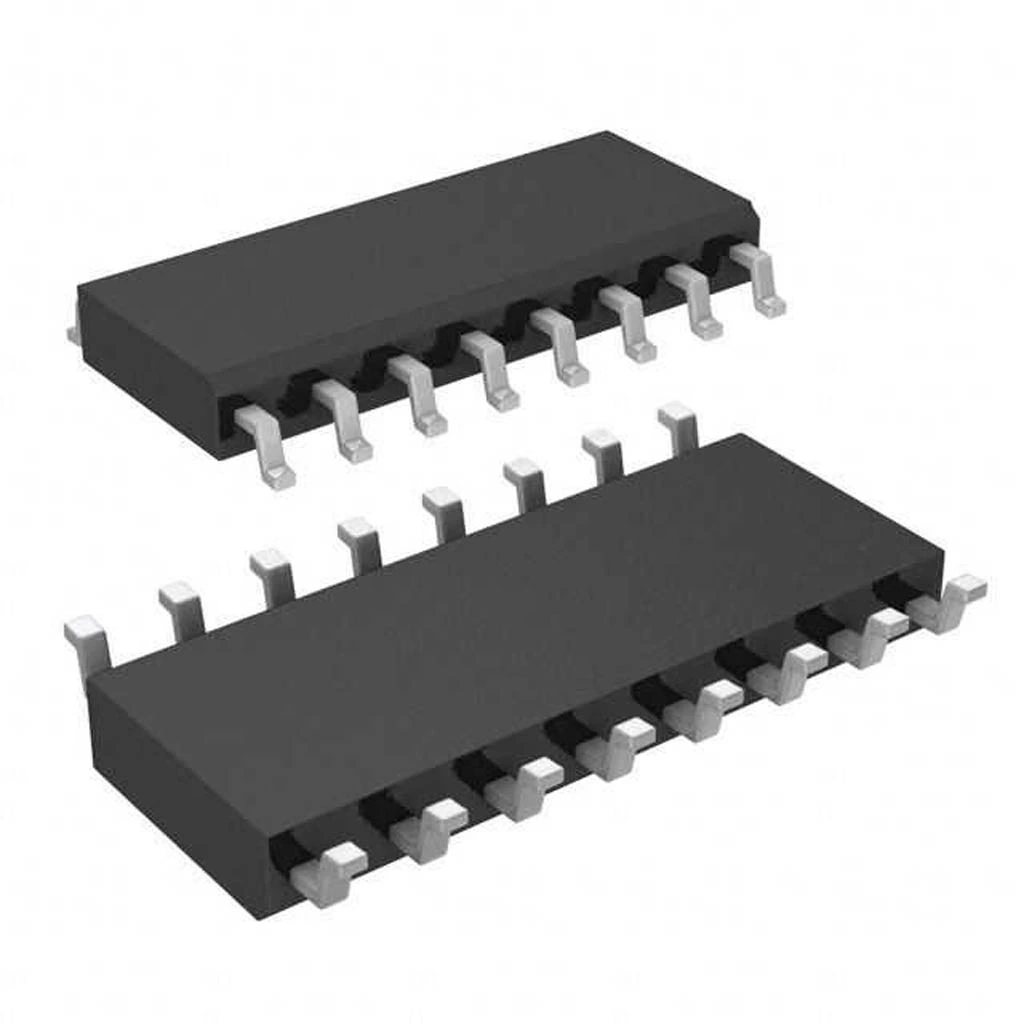

UC3846DW Smd Akım Modu Pwm Kontrol Entegresi Soic-16

UC3846DW SMD Akım Modu PWM Kontrol Entegresi SOIC-16

UC3846DW, yüksek performanslı akım modu PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. SOIC-16 SMD paketinde sunulan bu entegre, anahtarlamalı güç kaynakları, DC-DC dönüştürücüler ve motor sürücü uygulamaları için gelişmiş kontrol özellikleri sunar.

1MHz'e kadar çalışma frekansı, yüksek akım sürücüleri ve hassas referans voltajı ile donatılmış bu entegreler, akım kontrolü gerektiren güç dönüştürme uygulamalarında yüksek verimlilik ve güvenilirlik sağlar.

Güç elektroniği projelerinde tercih edilen elektronik komponentler arasında önemli yer tutan UC3846DW, diğer entegreler içinde akım modu kontrolünde sağladığı hassasiyet ve zengin koruma özellikleriyle öne çıkmaktadır.

Teknik Özellikler

UC3846DW SMD Akım Modu PWM Kontrol Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments, STMicroelectronics vb.
• Ürün Serisi: UC3846
• Paket Tipi: SOIC-16 (SMD).
• PWM Tipi: Akım modu kontrol
• Maksimum Çalışma Frekansı: 1MHz
• Çalışma Voltajı: 10V - 30V
• Düşük Voltaj Kesme (UVLO): 10V
• Referans Voltajı: 5.1V ±1%
• Referans Akım Kapasitesi: 20mA
• Osilatör Frekans Aralığı: 50kHz - 1MHz
• Maksimum Görev Döngüsü: 90%
• Çıkış Sürücü Akımı: Kaynak 500mA, Akıtma 1A
• Çıkış Rise/Fall Zamanı: 50ns (1000pF yükte)
• PWM Karşılaştırıcı Girişleri: Akım algılama, hata amplifikatörü
• Gecikme Zamanı (Deadtime) Kontrolü: Dahili
• Koruma Özellikleri: Aşırı akım koruması, düşük voltaj kilitleme
• Hata Amplifikatörü: Var
• Açık Loop Kazancı: 80dB (tipik)
• Güç Tüketimi: 20mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Kontrol Çıkışları: 2 (A ve B)
• Çıkış Konfigürasyonu: Push-pull veya totem pole
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 16
• Boyutlar: 9.90mm x 3.91mm x 1.55mm

Kullanım Alanları

UC3846DW SMD Akım Modu PWM Kontrol Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Anahtarlamalı Güç Kaynakları

• Flyback dönüştürücüler
• Forward dönüştürücüler
• Half-bridge güç kaynakları
• Full-bridge güç kaynakları
• Push-pull dönüştürücüler

DC-DC Dönüştürücüler

• Buck (step-down) dönüştürücüler
• Boost (step-up) dönüştürücüler
• Buck-boost dönüştürücüler
• Sepic dönüştürücüler
• Çift çıkışlı izole dönüştürücüler

Motor Sürücü Uygulamaları

• Fırçalı DC motor sürücüleri
• H-köprü sürücü kontrolleri
• Servo motor kontrol devreleri
• Adım motor sürücüleri
• Hız ve tork kontrol sistemleri

Endüstriyel Uygulamalar

• UPS (Kesintisiz güç kaynakları)
• Endüstriyel güç kaynakları
• Batarya şarj sistemleri
• Solar enerji dönüştürücüleri
• Güç faktörü düzeltme devreleri (PFC)

Telekomünikasyon ve Tüketici Elektroniği

• Telefon şarj adaptörleri
• Bilgisayar güç kaynakları
• LED sürücü devreleri
• Ağ ekipmanları güç sistemleri
• Audio amplifikatörler için güç kaynakları

Avantajlar ve Özellikler

UC3846DW SMD Akım Modu PWM Kontrol Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Frekans Çalışma: 1MHz'e kadar çalışabilme kapasitesi ile kompakt dönüştürücü tasarımı
• Akım Modu Kontrol: Hızlı akım döngüsü yanıtı ve hat regülasyonu
• Güçlü Çıkış Sürücüleri: 500mA kaynak, 1A akıtma kapasitesi ile MOSFET'leri doğrudan sürebilme
• Hassas Referans: %1 toleransla 5.1V referans voltajı
• Dahili Korumalar: Aşırı akım koruması ve düşük voltaj kilitleme
• Çift Çıkış: A ve B çıkışları ile push-pull veya tam köprü topolojilerini destekleme
• Programlanabilir Deadtime: Çakışma akımlarını önlemek için ayarlanabilir gecikme
• Geniş Çalışma Voltajı: 10V - 30V aralığında çalışma
• SMD Paket: SOIC-16 ile kompakt PCB tasarımları
• Düşük Bekleme Akımı: Enerji verimli sistemler için optimize edilmiş güç tüketimi

Devre Tasarımı ve Uygulama

UC3846DW SMD Akım Modu PWM Kontrol Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

UC3846DW SOIC-16 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (INV): Hata amplifikatörü inverting girişi
• Pin 2 (NI): Hata amplifikatörü non-inverting girişi
• Pin 3 (VREF): 5.1V referans voltajı çıkışı
• Pin 4 (CMP): PWM karşılaştırıcı girişi
• Pin 5 (CT): Zamanlama kapasitörü
• Pin 6 (RT): Zamanlama direnci
• Pin 7 (GND): Toprak
• Pin 8 (OUTA): A çıkışı (PWM)
• Pin 9 (VCC): Besleme voltajı
• Pin 10 (OUTB): B çıkışı (komplementer)
• Pin 11 (VC): Kollektör besleme
• Pin 12 (E/A OUT): Hata amplifikatörü çıkışı
• Pin 13 (ILIM): Akım sınırlama girişi
• Pin 14 (SS): Soft-start
• Pin 15 (CLOCK): Saat çıkışı/girişi
• Pin 16 (SHUTDOWN): Kapatma kontrolü

Temel Devre Şeması

UC3846DW entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x UC3846DW SOIC-16 Entegre
• 2x 100nF seramik kapasitör (by-pass)
• 1x 10µF elektrolitik kapasitör (besleme filtresi)
• 1x RT resistör (osilatör frekansı için)
• 1x CT kapasitör (osilatör zamanlama)
• 1x Akım algılama direnci (0.1Ω - 0.5Ω)
• 1x 10kΩ potansiyometre (referans ayarı)
• 2x Güç MOSFET veya IGBT (çıkış anahtarları)
• 1x 10kΩ direnç (pull-up)
• 1x 4.7nF kapasitör (kompanzasyon)
• 1x 10kΩ direnç (akım sınırlama)
• 1x 10µF kapasitör (soft-start)

Temel Devre Bağlantıları:

1. VCC (Pin 9) ve VC (Pin 11) besleme voltajına (10V-30V) bağlanır
2. GND (Pin 7) toprak hattına bağlanır
3. 100nF by-pass kapasitörleri VCC ve VC pinlerinden toprağa bağlanır
4. RT (Pin 6) ve CT (Pin 5) osilatör frekansını belirlemek için bağlanır
5. VREF (Pin 3) hata amplifikatörü referansını sağlar
6. OUTA (Pin 8) ve OUTB (Pin 10) MOSFET gate sürücülerine bağlanır
7. INV (Pin 1) ve NI (Pin 2) geri besleme kontrolünü sağlar
8. ILIM (Pin 13) akım sınırlama eşiği için bağlanır
9. SS (Pin 14) soft-start kapasitörüne bağlanır

Osilatör Frekansı Ayarı

UC3846DW entegresi için osilatör frekansı hesaplama ve ayarlama.

• Frekans Hesaplama Formülü:
  • f = 1 / (RT x CT)
  • RT: Zamanlama direnci (kΩ)
  • CT: Zamanlama kapasitörü (nF)
• Örnek Değerler:
  • 100kHz için: RT = 10kΩ, CT = 1nF
  • 200kHz için: RT = 5kΩ, CT = 1nF
  • 500kHz için: RT = 2kΩ, CT = 1nF
  • 1MHz için: RT = 1kΩ, CT = 1nF
• Tasarım İpuçları:
  • RT değerini 1kΩ - 100kΩ aralığında tutun
  • CT değerini 100pF - 10nF aralığında seçin
  • Gürültü bağışıklığı için CT'yi GND'ye yakın yerleştirin
  • PCB'de iyi topraklama ile osilatör gürültüsünü azaltın

Uygulama Örnekleri

UC3846DW entegresi ile farklı devre uygulamaları.

Push-Pull DC-DC Dönüştürücü:

• Giriş: 12V-24V DC
• Çıkış: 5V, 3A
• Çalışma frekansı: 200kHz
• Transformatör: Merkez çıkışlı
• MOSFET'ler: 2x IRFZ44N
• Akım algılama: 0.1Ω
• OUTA ve OUTB çıkışları komplementer sürüş sağlar

Boost Dönüştürücü (Step-Up):

• Giriş: 5V-12V DC
• Çıkış: 24V, 1A
• Çalışma frekansı: 500kHz
• Tek OUTB çıkışı kullanılır
• İndüktör: 22µH, 5A
• Geri besleme bölücü: 10kΩ/2.2kΩ
• Çift diyot ile senkron olmayan rektifikasyon

H-Köprü DC Motor Sürücü:

• Besleme: 12V-24V DC
• Motor akımı: 5A max
• PWM frekansı: 20kHz
• OUTA ve OUTB ayrı H-köprü kollarını kontrol eder
• Deadtime: 1µs
• Akım algılama: 0.05Ω şönt direnç
• Yön kontrolü için harici lojik

LED Sürücü:

• Giriş: 12V DC
• Çıkış: 350mA sabit akım
• PWM frekansı: 100kHz
• Buck topolojisi (step-down)
• OUTA çıkışı N-kanal MOSFET'i sürer
• Akım algılama için 0.3Ω direnci
• Karanlık ayarı için analog giriş

Sorun Giderme ve İpuçları

UC3846DW SMD Akım Modu PWM Kontrol Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çalışmama Sorunu: Besleme voltajını kontrol edin (min. 10V olmalı), UVLO devresi çalışıyor olabilir, by-pass kapasitörlerini kontrol edin
• Osilatör Frekans Sapması: RT/CT komponentlerinin toleransını kontrol edin, gürültü kapmasını engelleyin, RT/CT bağlantılarını kısa tutun
• Aşırı Isınma: Çıkış sürücülerine bağlı kapasitif yükleri kontrol edin, çalışma frekansını düşürün, soğutma ekleyin
• Kararsız Çıkış: Akım algılama devresini gürültüden koruyun, geri besleme kompanzasyonunu iyileştirin, çıkış filtrelemesini artırın
• MOSFET Arızaları: Gate sürücü devresine snubber ekleyin, deadtime süresini artırın, gate dirençlerini optimize edin

PCB Tasarım İpuçları

UC3846DW entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Komponent Yerleşimi:
  • UC3846DW'yi güç MOSFET'lerine mümkün olduğunca yakın yerleştirin
  • By-pass kapasitörlerini entegrenin besleme pinlerine en yakın konuma yerleştirin
  • Akım algılama direncini izolasyon alanında tutun ve Kelvin bağlantısı kullanın
  • RT/CT komponentlerini gürültü kaynaklarından uzak tutun
• Sinyal Yolları:
  • Gate sürücü yollarını kısa ve kalın tutun
  • Akım algılama sinyalini düşük empedanslı yollarla taşıyın
  • Analog ve dijital topraklamayı ayrı tutup tek noktada birleştirin
  • Kritik sinyaller için kalkan (guard) hatları kullanın
• Güç Düzeni:
  • Güç ve toprak düzlemleri için geniş bakır alanlar kullanın
  • Güç yollarını ısı dağıtımı için genişletin
  • Dönüş akımları için düşük empedanslı yollar sağlayın
  • Isı dağılımı için via kümeleri ekleyin
• Gürültü Azaltma:
  • Yüksek dV/dt bölgelerinde sızıntıyı azaltmak için guard hatları ekleyin
  • Gate sürücü devrelerine snubber elemanları ekleyin
  • Giriş ve çıkış filtresi ekleyin
  • EMI açısından kritik hatları kısa tutun ve birbirine paralel yönlendirmekten kaçının

Performans Optimizasyonu

UC3846DW entegresinin performansını artırmak için öneriler.

• Akım Algılama İyileştirmesi:
  • Düşük indüktanslı şönt dirençleri kullanın
  • Akım algılama yolunda RC filtresi ekleyin
  • Ortak mod gürültü için differansiyel amplifikatör kullanın
  • Akım algılama devresi için ayrı bir toprak düzlemi oluşturun
• Sıcaklık Kararlılığı:
  • Kritik komponentleri aynı termal bölgede tutun
  • Sıcaklık kompanzasyonu için NTC termistör ekleyin
  • Sıcaklık değişimlerinde kararlı referans devresi tasarlayın
  • Düşük sıcaklık katsayılı komponentler seçin
• Verimlilik Artırma:
  • Senkron rektifikasyon ekleyin
  • Adaptif deadtime kontrolü uygulayın
  • Düşük ESR kapasitörler kullanın
  • Yüksek verimli indüktörler ve transformatörler seçin
• Dinamik Yanıt İyileştirme:
  • Geri besleme kompanzasyonunu optimize edin
  • Tip-II veya Tip-III kompanzasyon devreleri tasarlayın
  • Feedforward kompanzasyonu ekleyin
  • Akım modu kontrolün avantajlarını kullanın

Koruma Devreleri ve Güvenlik

UC3846DW entegresi ile güvenli güç devreleri tasarlamak için öneriler.

• Aşırı Akım Koruması:
  • İkincil akım algılama noktaları ekleyin
  • Hızlı cevap için anlık koruma devreleri tasarlayın
  • Akım sınırlama için yumuşak (foldback) karakteristiği uygulayın
  • Aşırı akım durumunda otomatik yeniden başlatma ekleyin
• Aşırı Sıcaklık Koruması:
  • Kritik komponentlere NTC termistörler ekleyin
  • Termal kapatma için komparatör devresi tasarlayın
  • Soğutucuları doğru boyutlandırın
  • Yüksek sıcaklıklarda çalışma frekansını otomatik düşürün
• Aşırı/Düşük Voltaj Koruması:
  • Giriş ve çıkış voltaj izleme devreleri ekleyin
  • Voltaj penceresi komparatörleri ile koruma sağlayın
  • Gerilim darbelerine karşı TVS ve varistör kullanın
  • Düşük voltaj durumunda güvenli kapanma sağlayın

Paket İçeriği

• UC3846DW SMD Akım Modu PWM Kontrol Entegresi SOIC-16
