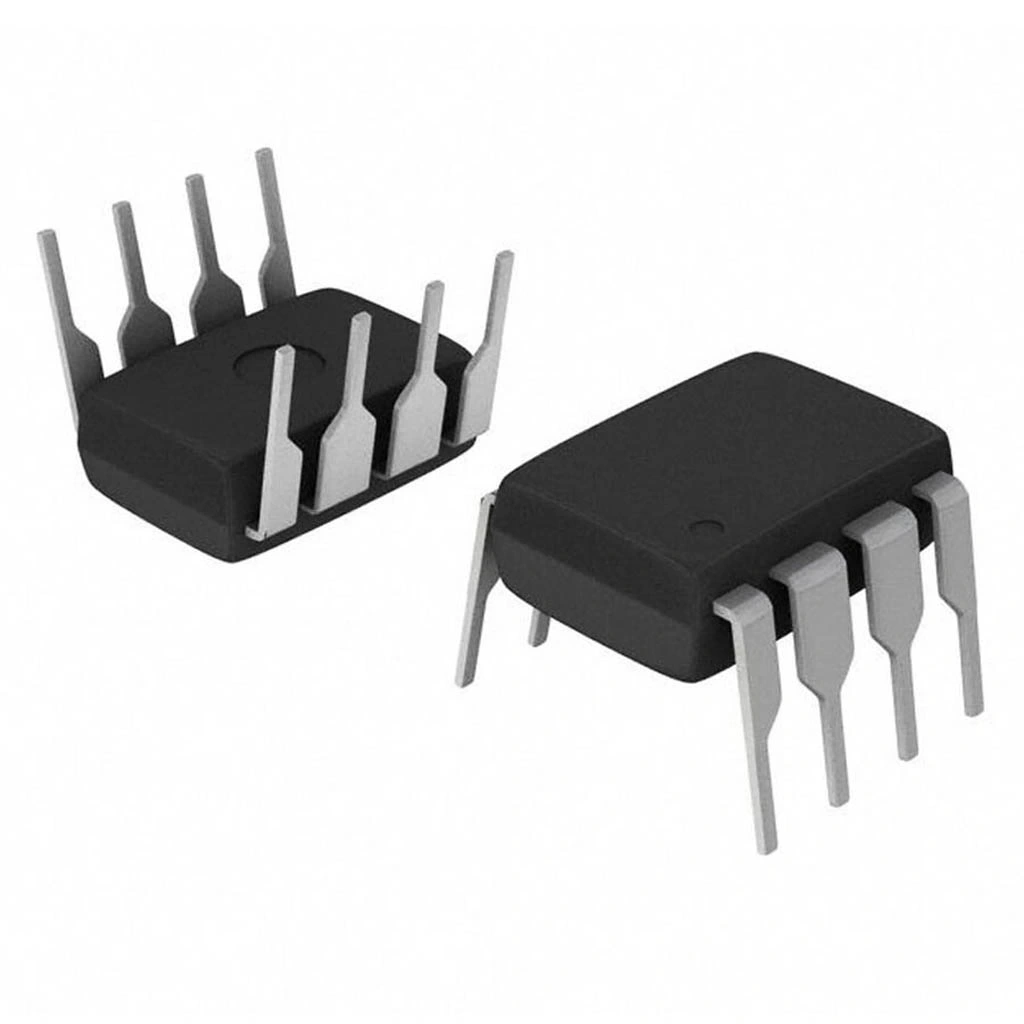

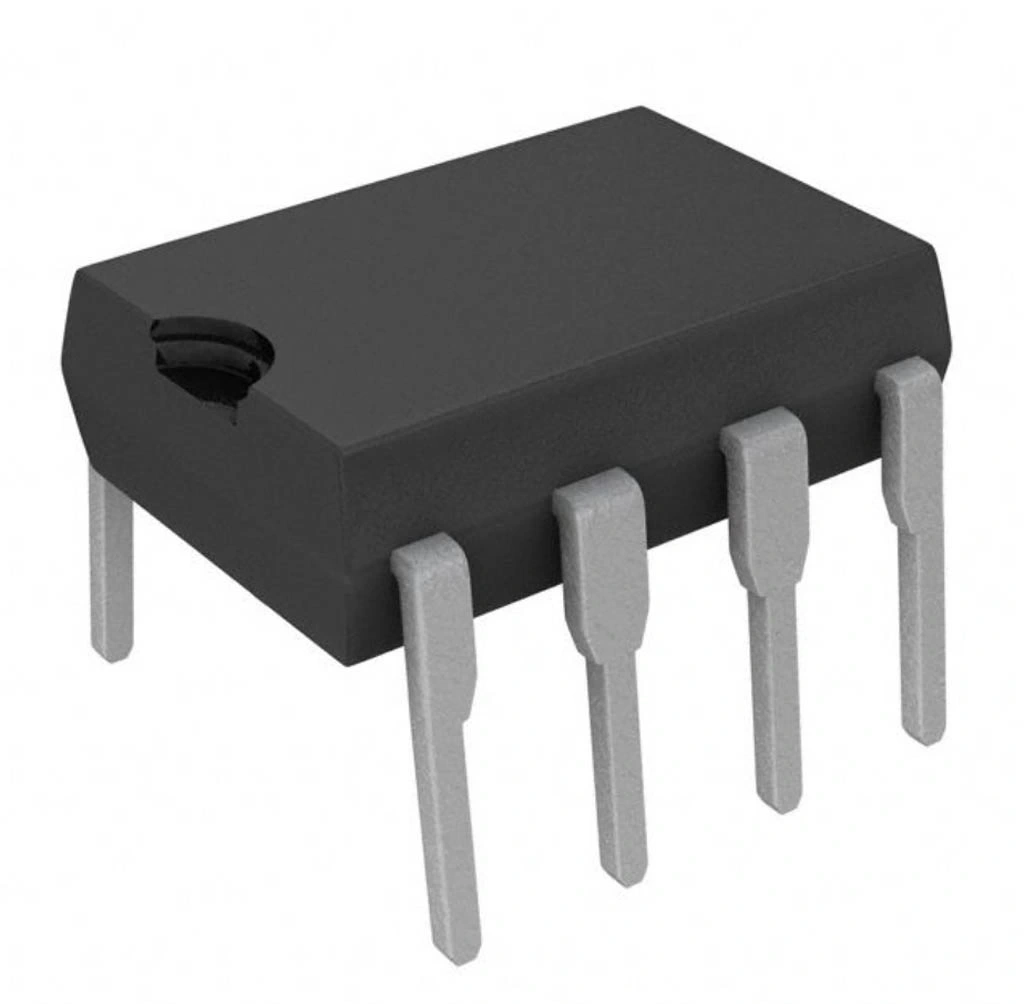

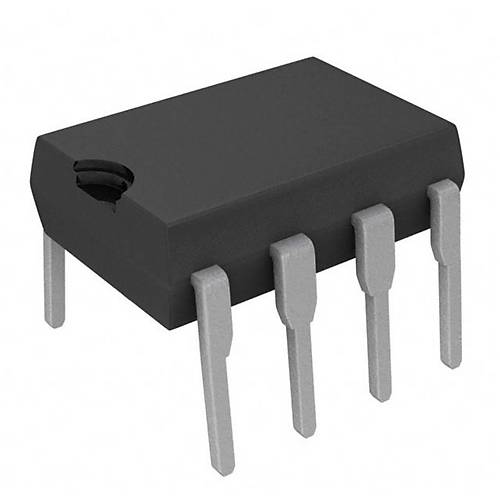

UC3843 Pwm Denetleyicisi

UC3843 PWM Denetleyicisi

UC3843, yüksek performanslı akım modu PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. DIP-8 paketinde sunulan bu entegre, anahtarlamalı güç kaynakları ve DC-DC dönüştürücüler için kompakt ve ekonomik bir kontrol çözümü sunar.

500kHz'e kadar çalışma frekansı, düşük UVLO özelliği ve %97'ye varan görev döngüsü ile donatılmış bu entegreler, güç dönüştürme uygulamalarında kararlı ve verimli kontrol sağlar.

Boost dönüştürücüler ve düşük voltajlı sistemlerde yaygın olarak kullanılan elektronik komponentler arasında yer alan UC3843, diğer entegreler içinde yüksek görev döngülü PWM uygulamaları için az sayıda harici komponent gerektiren ideal bir çözüm sunar.

---

Teknik Özellikler

UC3843 PWM Denetleyicisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments, ON Semiconductor, STMicroelectronics
• Ürün Serisi: UC3842-UC3845
• Paket Tipi: DIP-8 (Dual In-line Package).
• PWM Tipi: Akım modu kontrol
• Maksimum Çalışma Frekansı: 500kHz
• Çalışma Voltajı: 8.4V - 30V
• Düşük Voltaj Kesme (UVLO): 8.4V (başlangıç), 7.6V (minimum)
• Referans Voltajı: 5V ±2%
• Referans Akım Kapasitesi: 50mA
• Osilatör Frekans Aralığı: 10kHz - 500kHz
• Maksimum Görev Döngüsü: 97%
• Çıkış Sürücü Akımı: Kaynak 500mA, Akıtma 1A
• Çıkış Rise/Fall Zamanı: 50ns (1000pF yükte)
• Hata Amplifikatörü Kazancı: 70dB (tipik)
• Koruma Özellikleri: Aşırı akım koruması, düşük voltaj kilitleme
• Başlangıç Akımı: <0.5mA
• Çalışma Akımı: 17mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Kontrol Çıkışları: 1 (Totem Pole)
• Akım Algılama Eşiği: 1V (tipik)
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8
• Boyutlar: 9.8mm x 6.3mm x 3.3mm (yaklaşık)

---

Kullanım Alanları

UC3843 PWM Denetleyicisi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Boost Dönüştürücüler

• Step-up güç kaynakları
• Düşük voltajlı sistemlerden yüksek voltaj üretme
• LED sürücü devreleri
• Batarya yükseltici devreleri
• PFC (Güç Faktörü Düzeltme) devreleri

Buck-Boost Dönüştürücüler

• Çoklu çıkışlı SMPS devreleri
• Batarya şarj cihazları
• Negatif voltaj üreteçleri
• Otomotiv güç sistemleri
• Sepic dönüştürücüler

Düşük Voltajlı Sistemler

• Taşınabilir elektronik cihazlar
• Batarya ile çalışan ekipmanlar
• Düşük giriş voltajlı güç kaynakları
• Telekomünikasyon cihazları
• Mobil şarj çözümleri

Endüstriyel Uygulamalar

• Motor sürücü devreleri
• Kontrol sistemleri güç kaynakları
• Sensör besleme devreleri
• Endüstriyel güç kaynakları
• Otomatik kontrol sistemleri

Hobi Elektronik Projeleri

• DIY güç kaynakları
• Arduino güç adaptörleri
• Yüksek verimli LED aydınlatma
• Güneş enerjisi şarj kontrol üniteleri
• Robotik projeleri için güç yönetimi

---

Avantajlar ve Özellikler

UC3843 PWM Denetleyicisi'nin sağladığı avantajlar ve çözümler.

• Yüksek Görev Döngüsü: %97'ye varan görev döngüsü ile boost dönüştürücüler için ideal
• Düşük UVLO Seviyeleri: 8.4V/7.6V ile düşük voltajlı sistemlerde çalışabilme
• Akım Modu Kontrolü: Hızlı geçici yanıt ve döngü kararlılığı
• Düşük Başlangıç Akımı: <0.5mA ile düşük güç tüketimi
• Yüksek Akım Çıkışı: MOSFET'leri doğrudan sürebilme kapasitesi
• Hassas Referans: %2 toleranslı 5V referans voltajı
• Dahili Korumalar: Aşırı akım ve düşük voltaj koruması
• Programlanabilir Osilatör: 10kHz - 500kHz arası ayarlanabilir frekans
• DIP-8 Paketi: Breadboard uyumlu kolay prototipleme
• Ekonomik Çözüm: Minimum harici komponentler ile maliyet etkin tasarım

---

Devre Tasarımı ve Uygulama

UC3843 PWM Denetleyicisi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

UC3843 DIP-8 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (COMP): Hata amplifikatörü çıkışı
• Pin 2 (VFB): Hata amplifikatörü inverting girişi
• Pin 3 (I-SENSE): Akım algılama girişi
• Pin 4 (RT/CT): Osilatör zamanlama resistörü ve kapasitörü
• Pin 5 (GND): Toprak
• Pin 6 (OUTPUT): Totem pole çıkışı
• Pin 7 (VCC): Besleme voltajı
• Pin 8 (VREF): 5V referans voltajı çıkışı

Temel Devre Şeması

UC3843 entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x UC3843 DIP-8 Entegre
• 1x 100nF seramik kapasitör (by-pass)
• 1x 47µF elektrolitik kapasitör (VCC filtresi)
• 1x RT direnç (osilatör frekansı için)
• 1x CT kapasitör (osilatör zamanlama)
• 1x Akım algılama direnci (0.1Ω - 1Ω)
• 1x 1N4148 diyot (opsiyonel)
• 1x N-kanal MOSFET veya BJT (güç anahtarı)
• 2x 4.7kΩ direnç (geri besleme bölücü)
• 1x 10nF kapasitör (kompanzasyon)
• 1x Başlangıç direnci (10kΩ - 47kΩ)

Temel Devre Bağlantıları:

1. VCC (Pin 7) besleme voltajına (9-15V) bağlanır
2. GND (Pin 5) toprak hattına bağlanır
3. 100nF by-pass kapasitörü VCC ve GND arasına bağlanır
4. RT ve CT komponentleri Pin 4'e bağlanır
5. VREF (Pin 8) geri besleme devresi referansını sağlar
6. OUTPUT (Pin 6) MOSFET gate'ine bağlanır
7. I-SENSE (Pin 3) akım algılama direncine bağlanır
8. VFB (Pin 2) çıkış voltajı geri besleme devresine bağlanır
9. COMP (Pin 1) kompanzasyon kapasitörüne bağlanır

Osilatör Frekansı Ayarı

UC3843 entegresi için osilatör frekansı hesaplama ve ayarlama.

• Frekans Hesaplama Formülü:
  • f = 1.72 / (RT x CT)
  • RT: Zamanlama direnci (kΩ)
  • CT: Zamanlama kapasitörü (nF)
• Örnek Değerler:
  • 50kHz için: RT = 6.8kΩ, CT = 5nF
  • 100kHz için: RT = 10kΩ, CT = 1.8nF
  • 200kHz için: RT = 5kΩ, CT = 1.8nF
  • 500kHz için: RT = 2kΩ, CT = 1.8nF
• Tasarım İpuçları:
  • RT değerini 2kΩ - 100kΩ aralığında seçin
  • CT değerini 470pF - 10nF aralığında tutun
  • Gürültüden kaçınmak için CT'yi GND'ye mümkün olduğunca yakın yerleştirin
  • Frekans kararlılığı için düşük sıcaklık katsayılı komponentler kullanın

Uygulama Örnekleri

UC3843 entegresi ile farklı devre uygulamaları.

Boost Dönüştürücü:

• Giriş: 5-12V DC
• Çıkış: 24V, 1A
• Çalışma frekansı: 200kHz
• İndüktör: 47µH, 3A
• MOSFET: IRF540
• Diyot: MBR1645
• Akım algılama: 0.1Ω kaynak direnci
• Görev döngüsü: ~80%

Batarya Şarj Devresi:

• Giriş: 5V USB
• Çıkış: 8.4V, 500mA (2-hücreli Li-ion batarya)
• Çalışma frekansı: 100kHz
• İndüktör: 33µH, 1A
• Akım sınırlama: 0.2Ω algılama direnci
• Şarj tamamlama: TL431 referans IC ile
• Durum göstergesi: Çift LED (şarj/tamamlandı)

LED Sürücü (Boost Topolojisi):

• Giriş: 3.7V Li-ion batarya
• Çıkış: 350mA sabit akım (3W LED için)
• Çalışma frekansı: 150kHz
• İndüktör: 22µH, 1A
• MOSFET: IRF540N
• Akım algılama: Yüksek taraf algılama
• Parlaklık kontrolü: PWM dimming

Düşük Voltajlı DC-DC Dönüştürücü:

• Giriş: 3-5V (pil veya USB)
• Çıkış: 9V, 250mA
• Çalışma frekansı: 250kHz
• İndüktör: 15µH, 1.5A (düşük DCR)
• Verimlilik: %85+
• Düşük başlangıç voltajı özelliği kullanımı
• Bootstrap besleme devresi

---

Sorun Giderme ve İpuçları

UC3843 PWM Denetleyicisi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Entegre Çalışmıyor: VCC'nin 8.4V'un üzerinde olduğunu kontrol edin, by-pass kapasitörünü kontrol edin, UVLO seviyelerini doğrulayın
• Kararsız Osilatör: RT/CT bağlantılarını kontrol edin, komponentlerin değerlerini doğrulayın, gürültü kaynaklarını izole edin
• Aşırı Isınma: Yüksek görev döngüsü uygulamalarında soğutma ekleyin, anahtarlama frekansını düşürün, daha verimli MOSFET kullanın
• Çıkış Regülasyonu Zayıf: Geri besleme devresini kontrol edin, kompanzasyon parametrelerini optimize edin, loop kazancını artırın
• Akım Sınırlama Sorunları: Akım algılama yolunu kısaltın, spike filtreleme ekleyin, algılama direncini yerleşimini iyileştirin

Yüksek Görev Döngüsü Uygulamaları

UC3843'ün %97 görev döngüsü özelliğini etkin kullanmak için öneriler.

• Termal Yönetim:
  • Güç komponentlerini iyi soğutun
  • Yüksek verimli MOSFET'ler seçin (düşük RDS(on))
  • Gerekirse küçük soğutucular veya termal yayılım alanları ekleyin
  • Yüksek akım taşıyan yollar için daha kalın bakır kullanın
• MOSFET Seçimi:
  • Sürekli yüksek görev döngüsü için düşük RDS(on) değerli MOSFET'ler kullanın
  • Gate şarj/deşarj özelliklerini dikkate alın
  • Qg (gate yükü) parametresi düşük olanları tercih edin
  • Termal performansa göre paket seçimi yapın
• Boost Uygulamaları:
  • İndüktör doygunluğunu önleyin (doğru boyutlandırma)
  • Çıkış kondansatörlerinde düşük ESR değerli tiplerden seçin
  • Schottky diyotlar veya senkron rektifikasyon kullanın
  • Aşırı akım korumasını iyi tasarlayın
• Soft-Start İmplementasyonu:
  • COMP pinine RC devresi ekleyin
  • Başlangıçta ani akımları sınırlayın
  • Yüksek güç uygulamalarında harici soft-start devresi kullanın
  • Bootstrap kapasitörünün şarj süresini dikkate alın

Düşük Voltajlı Uygulamalar

UC3843'ün düşük UVLO (8.4V/7.6V) özelliğini kullanmak için ipuçları.

• Bootstrap Besleme:
  • Düşük giriş voltajlarında çalışmak için bootstrap devreleri tasarlayın
  • Yardımcı sargı veya şarj pompası kullanın
  • Düşük gerilim düşüşlü diyotlar seçin
  • Bootstrap kapasitörü olarak düşük ESR tipte seçim yapın
• Batarya Uygulamaları:
  • Minimum çalışma voltajını hesaba katın
  • Batarya boşalırken görev döngüsü limitlerini belirleyin
  • Düşük voltaj kesme devreleri ekleyin
  • Batarya ömrünü optimize etmek için güç yönetimi ekleyin
• Verimlilik Optimizasyonu:
  • Düşük voltajlı sistemlerde her milliwatt önemlidir
  • Düşük ESR ve düşük kaçak akımlı komponentler kullanın
  • Besleme voltajını kararlı tutmak için regülatör veya LDO ekleyin
  • Mümkünse dinamik frekans ayarı uygulayın

PCB Tasarım İpuçları

UC3843 entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Kritik Yollar:
  • Akım algılama bağlantılarını kısa ve düşük empedanslı yapın
  • Gate sürücü yolunu kısa ve geniş tutun
  • Besleme by-pass kapasitörünü entegrenin hemen yanına yerleştirin
  • RT/CT komponentlerini gürültüden izole edin
• Topraklama:
  • Yıldız topraklama veya güç/sinyal ayrımı yapın
  • Akım algılama toprak dönüşlerini kritik olarak düşünün
  • Referans ve analog topraklamaları dijital ve güç topraklarından ayrı tutun
  • Toprak düzlemi kullanın ve köprü noktalarını stratejik olarak yerleştirin
• Bileşen Yerleşimi:
  • Yüksek frekans gürültüsü üreten komponentleri hassas bölgelerden uzak tutun
  • Isı üreten komponentleri UC3843'ten ve hassas komponentlerden ayırın
  • Giriş ve çıkış kondansatörlerini güç yolu üzerinde stratejik olarak yerleştirin
  • Feedback yollarını kısa ve gürültüden korunaklı tutun

UC3842-UC3845 Serisi Karşılaştırması

UC3843'ün diğer seri entegrelerle karşılaştırılması ve seçim rehberi.

Entegre	UVLO Seviyeleri	Maks. Görev Döngüsü	İdeal Uygulama
UC3842	16V/10V	97%	Yüksek voltajlı sistemler, yüksek görev döngülü
UC3843	8.4V/7.6V	97%	Düşük voltajlı sistemler, yüksek görev döngülü
UC3844	16V/10V	50%	Yüksek voltajlı sistemler, flyback dönüştürücüler
UC3845	8.4V/7.6V	50%	Düşük voltajlı sistemler, flyback dönüştürücüler

• UC3843 tercih edilmesi gereken durumlar:
  • Düşük giriş voltajlı sistemler (batarya, düşük voltaj DC rail)
  • Yüksek görev döngüsü gerektiren boost veya buck-boost topolojileri
  • Maksimum güç transferi gereksinimi olan sistemler
  • Senkron olmayan boost dönüştürücüler
  • Düşük giriş/yüksek çıkış voltaj oranı gerektiren uygulamalar

---
