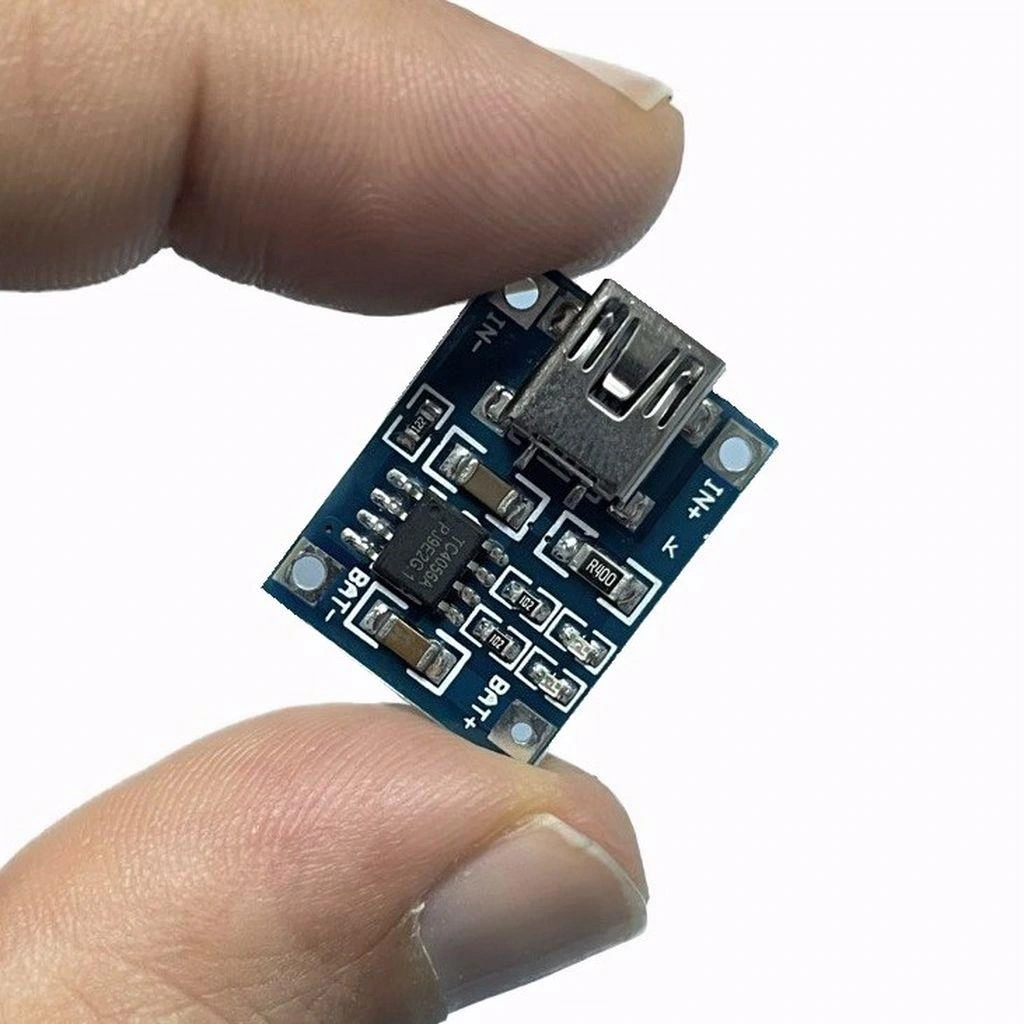

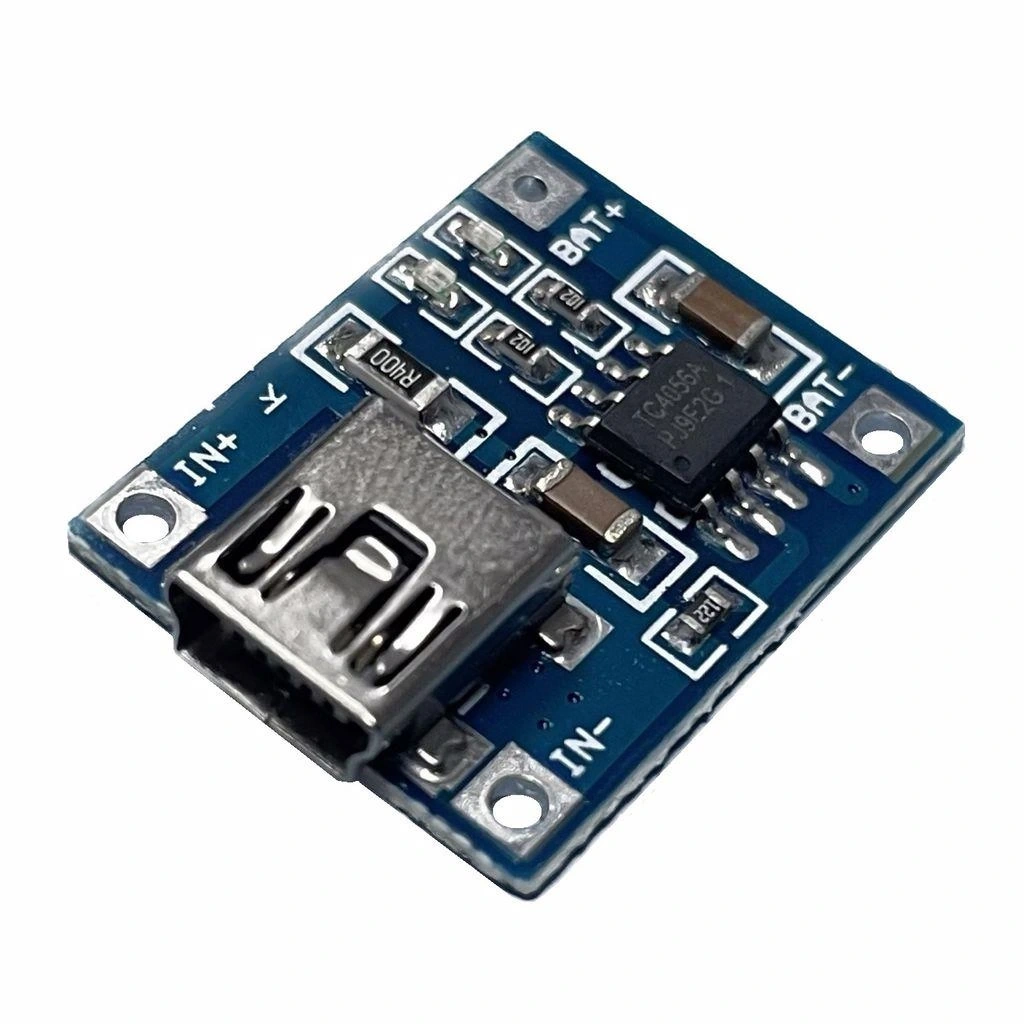

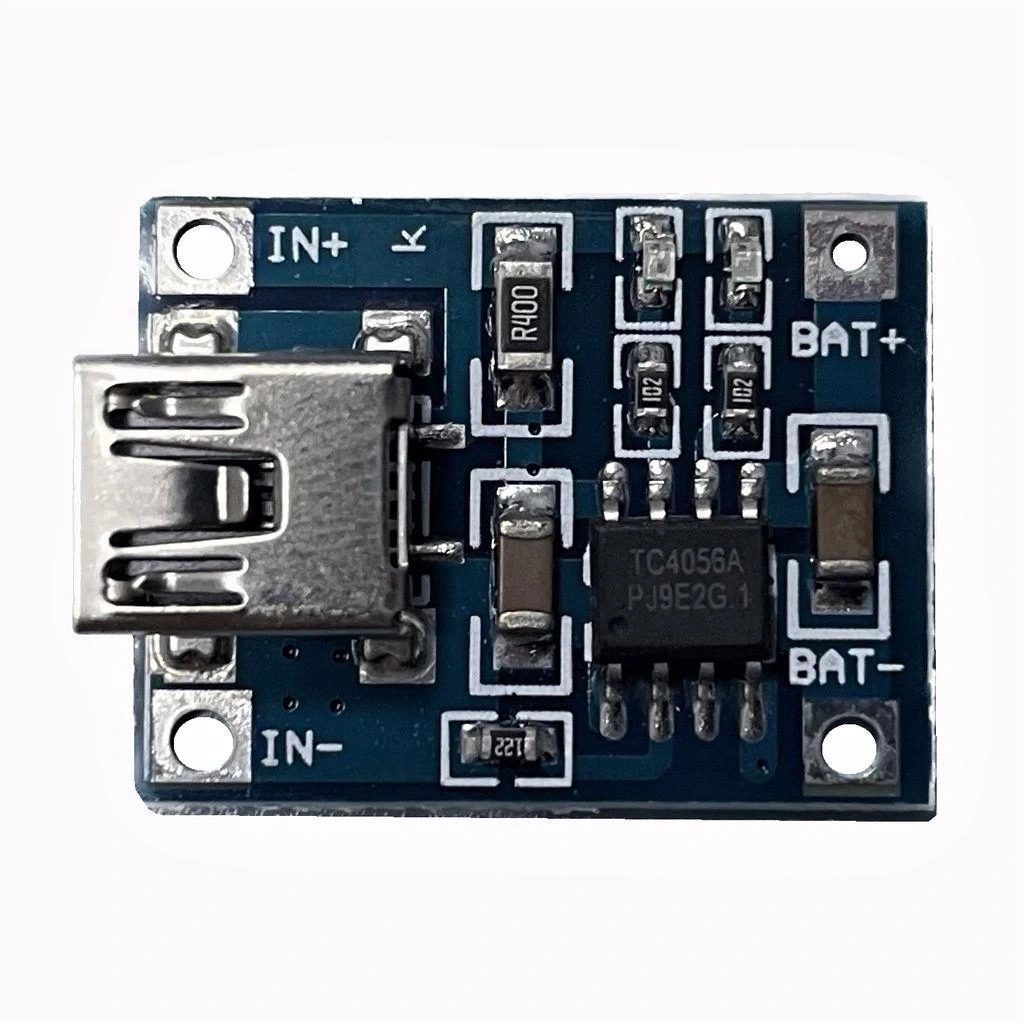

TP4056 Mini USB Lipo 18650 Pil Şarj Devresi Modülü

TP4056 Mini USB LiPo 18650 Pil Şarj Devresi Modülü

TP4056 Mini USB LiPo Şarj Devresi Modülü, lityum pillerin güvenli ve etkili şekilde şarj edilmesi için tasarlanmış kompakt bir çözümdür. Tek hücreli 3.7V lityum iyon (Li-ion) ve lityum polimer (LiPo) pilleri sabit akım/sabit voltaj (CC/CV) metoduyla şarj eder.

Bu modül, Arduino projeleri, taşınabilir cihazlar ve batarya ile çalışan elektronik sistemler için idealdir. Entegre koruma mekanizmaları sayesinde aşırı şarj, aşırı deşarj ve kısa devre risklerini minimize ederek pil güvenliğini artırır.

Voltaj Dönüştürücüler kategorisinde bulunan bu şarj modülü, 1A şarj akımı, Mini USB girişi, şarj durumu LED göstergeleri ve kompakt tasarımı ile DIY projelerinizde güvenli pil şarj çözümü sunar.

Teknik Özellikler

TP4056 Mini USB LiPo Şarj Devresi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Entegre: TP4056 Linear Li-Ion Şarj Kontrolörü.
• Koruma Entegresi: DW01A + 8205A (aşırı şarj, aşırı deşarj, kısa devre koruması)
• Uyumlu Piller: 3.7V Li-ion/LiPo piller (18650, 14500, 16340, vb),
• Şarj Yöntemi: Sabit Akım/Sabit Voltaj (CC/CV)
• Giriş Voltajı: 4.5V - 5.5V DC
• Şarj Voltajı: 4.2V ±1%
• Maksimum Şarj Akımı: 1A (ayarlanabilir)
• Kesme Akımı: Şarj akımının yaklaşık %10'u (tamamlanma kriteri)

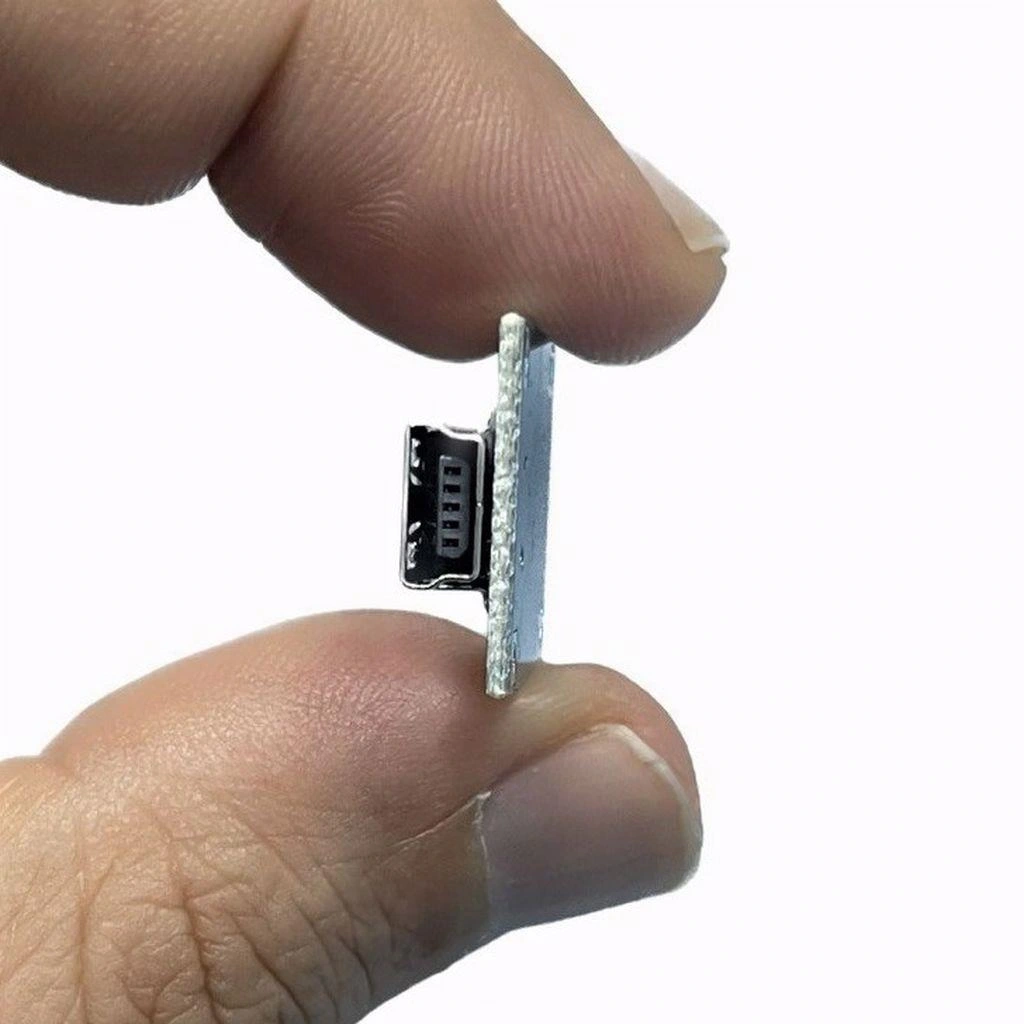

• Bağlantı Tipi: Mini USB girişi
• Şarj Göstergesi:
  • Kırmızı LED - Şarj devam ediyor
  • Mavi LED - Şarj tamamlandı
• Akım Ayarı: R3 direnci (Rprogram) değiştirilerek
• Koruma Özellikleri:
  • Aşırı şarj koruması: >4.3V
  • Aşırı deşarj koruması: <2.4V
  • Kısa devre koruması
  • Aşırı akım koruması: >3A
• Çalışma Sıcaklığı: -10°C ~ +85°C
• Standby Tüketimi: <50μA
• PCB Boyutları: 25mm x 19mm x 4mm
• Montaj Delikleri: 2mm çapında 2 adet
• Ağırlık: Yaklaşık 2g

Bağlantı ve Kullanım

TP4056 Mini USB LiPo Şarj Devresi Modülünün bağlantısı ve kullanım talimatları.

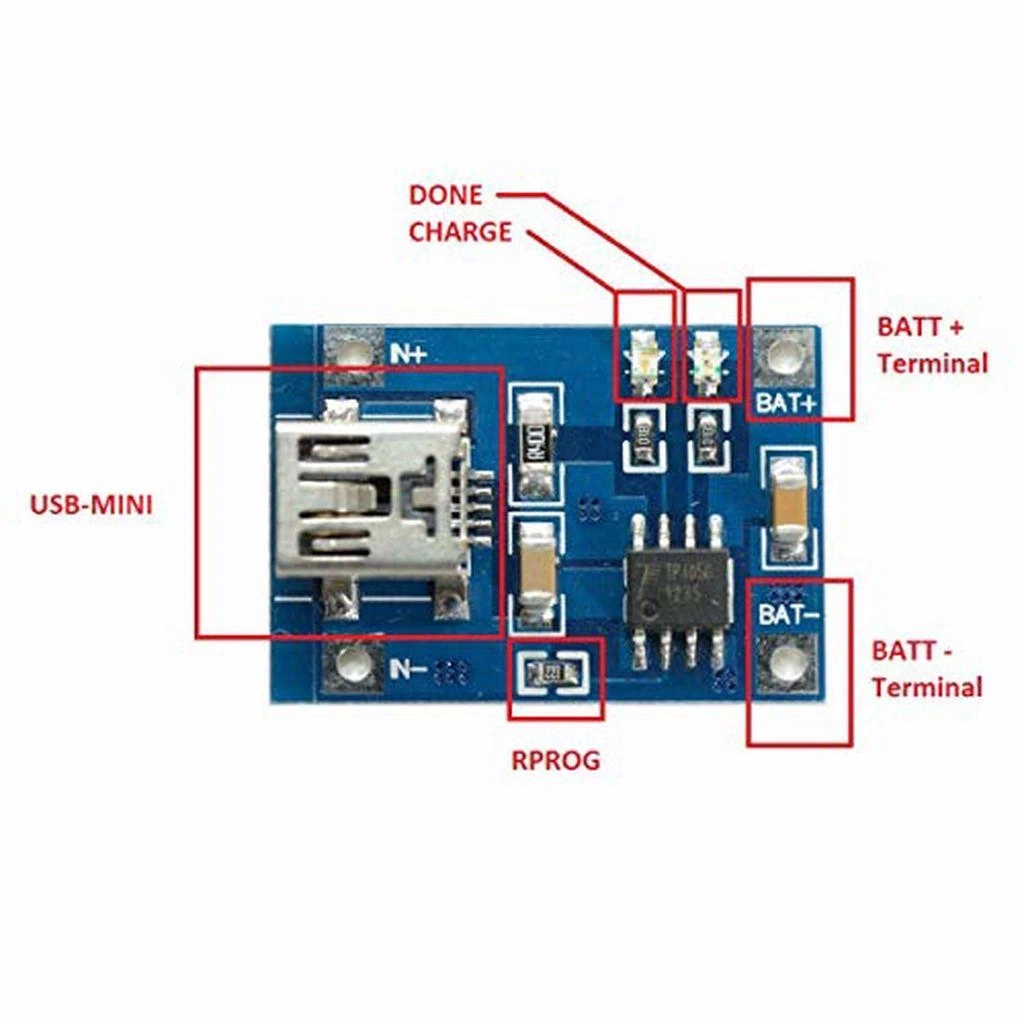

Temel bağlantı:

• Güç Girişi:
  • Mini USB portuna 5V güç kaynağı bağlantısı (bilgisayar, adaptör veya power bank)
  • Alternatif olarak IN+ ve IN- pinlerinden doğrudan 5V besleme yapılabilir
• Pil Bağlantısı:
  • B+ pinine pilin pozitif (+) ucu
  • B- pinine pilin negatif (-) ucu
• Yük Bağlantısı (Koruma Versiyonunda):
  • OUT+ pinine yükün pozitif (+) girişi
  • OUT- pinine yükün negatif (-) girişi

LED göstergeler:

• Kırmızı LED yanıyorsa pil şarj olmaktadır
• Mavi LED yanıyorsa şarj tamamlanmıştır
• Kırmızı LED yanıp sönüyorsa veya hiç LED yanmıyorsa pil bağlantısını kontrol edin
• Her iki LED de yanıyorsa, giriş voltajı düşüktür veya modülde bir sorun vardır

Şarj akımı ayarı:

• Standart 1.2KΩ R3 direnci ile şarj akımı yaklaşık 1A'dir
• Akımı azaltmak için direnç değerini artırın (örn. 2.4KΩ = 500mA, 4.7KΩ = 250mA)
• Küçük kapasiteli piller için şarj akımını düşürmek pil ömrünü uzatır
• Akım hesaplama formülü: I(mA) = 1200/R(KΩ)

Kullanım uyarıları:

• Şarj işlemi sırasında modül ısınabilir, bu normaldir
• Kapasite 1000mAh'dan düşük piller için şarj akımını azaltın
• Şişmiş, hasarlı veya standart dışı pilleri şarj etmeyin
• Şarj işlemi sırasında pili gözetimsiz bırakmayın
• Yangın riskini azaltmak için yanmaz yüzey üzerinde şarj edin

Uygulama Alanları

TP4056 Mini USB LiPo Şarj Devresi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Taşınabilir Elektronik Projeler

• DIY power bank yapımı
• Bataryalı Arduino projeleri
• Güneş enerjili şarj sistemleri
• Kablosuz sensör ağları
• Taşınabilir LED aydınlatma sistemleri

IoT ve Sensör Sistemleri

• Uzaktan izleme cihazları
• Pil destekli WiFi sensörleri
• Meteoroloji istasyonları
• GPS takip cihazları
• Düşük güç tüketimli veri kaydediciler

Hobi ve Robot Projeleri

• RC araç ve drone batarya sistemleri
• Küçük robot projeleri
• Giyilebilir elektronik sistemler
• Elektronik oyuncak güç kaynakları
• Bataryalı müzik cihazları

Proje Örnekleri

TP4056 Mini USB LiPo Şarj Devresi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Güneş Enerjili Taşınabilir Şarj İstasyonu

Küçük güneş paneli, TP4056 şarj modülü, 18650 pil ve USB çıkış modülü kullanarak kompakt bir güneş enerjili şarj istasyonu oluşturabilirsiniz. 5-6V çıkış sağlayan güneş paneli, TP4056 modülünün Mini USB girişine veya IN+/IN- pinlerine bağlanır. Modül, güneş enerjisini kullanarak 18650 pili şarj eder. TP4056'nın OUT+/OUT- çıkışları bir USB çıkış modülüne (örn. MT3608 veya başka bir boost dönüştürücü) bağlanarak 5V USB çıkışı elde edilir. Sistem, şeffaf bir su geçirmez muhafaza içine yerleştirilebilir ve karabina ile çantaya asılabilir. Bu taşınabilir güç istasyonu, kamp, yürüyüş veya acil durumlarda cep telefonları ve diğer USB cihazları için çevre dostu bir şarj çözümü sağlar.

Batarya Yedekli Arduino Hava İstasyonu

Arduino Nano, DHT22 sıcaklık/nem sensörü, BMP180 basınç sensörü, OLED ekran, 18650 pil ve TP4056 şarj modülü kullanarak batarya yedekli bir hava durumu istasyonu yapabilirsiniz. TP4056 modülü, 18650 pili şarj eder ve koruma devresinden gelen çıkış, bir buck dönüştürücü üzerinden Arduino'ya 5V güç sağlar. Sistem, şebeke elektriği varken adaptör üzerinden çalışır ve pili şarj eder. Elektrik kesintisi durumunda, otomatik olarak pil gücüne geçerek kesintisiz çalışmaya devam eder. Arduino, sensörlerden sıcaklık, nem ve basınç verilerini toplayarak OLED ekranda gösterir ve opsiyonel olarak SD karta kaydeder. Bu sistem, güvenilir, düşük maliyetli ve uzun süreli çalışabilen bir çevre izleme çözümü sunar.

Çift USB Çıkışlı DIY Power Bank

İki adet 18650 pil, TP4056 şarj modülü, batarya koruma devresi ve çift USB çıkışlı 5V boost dönüştürücü modülü kullanarak yüksek kapasiteli bir power bank oluşturabilirsiniz. Her bir 18650 pil için ayrı TP4056 modülü kullanılır, böylece piller paralel bağlanarak toplam kapasite artırılır. Şarj modüllerinin çıkışları, bir batarya koruma devresine bağlanır ve oradan 5V çıkış sağlayan boost dönüştürücüye iletilir. Boost dönüştürücü, 2A ve 1A çıkış akımı sağlayan çift USB portu içerir. Sistem, kompakt bir 3D baskılı kasa içerisine yerleştirilir ve üzerine pil seviyesini gösteren LED göstergeler eklenir. Bu DIY power bank, standart power bank'lere göre daha esnek, tamir edilebilir ve değiştirilebilir pil avantajı sunar.

Sorun Giderme ve İpuçları

TP4056 Mini USB LiPo Şarj Devresi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: Güç kaynağı bağlantısını kontrol edin. Mini USB kablonuzun veri+güç ilettiğinden emin olun. Giriş voltajının 4.5V-5.5V aralığında olduğunu doğrulayın.
• Pil Şarj Olmuyor: Pil bağlantılarının doğru olduğunu kontrol edin. Pilin voltajının çok düşük olmadığından emin olun. Pilde fiziksel hasar olmadığını doğrulayın.
• Şarj Çok Yavaş: R3 direncinin değerini kontrol edin. Küçük piller için düşük akım normal olabilir. Güç kaynağınızın yeterli akım sağladığından emin olun.
• Modül Aşırı Isınıyor: Şarj akımını düşürün. Modüle soğutma ekleyin. Yüksek ortam sıcaklıklarında daha düşük akımla şarj edin.
• Çıkış Yok (Koruma Devresinde): Pil voltajının çok düşük olup olmadığını kontrol edin. Koruma devresini resetlemek için pili kısa süreliğine çıkarıp takın.

Performans İpuçları

• Küçük pillerle düşük şarj akımı kullanın (şarj akımı, pil kapasitesinin 0.5C'sini geçmemelidir)
• Uzun kablolar yerine modülü pile yakın monte edin
• Modül ısınıyorsa küçük bir soğutucu veya termal pad ekleyin
• Şarj göstergelerini daha iyi görmek için şeffaf kasa kullanın
• Daha güvenli sistem için ısı sensörü ekleyerek pil sıcaklığını izleyin

Paket İçeriği

• TP4056 Mini USB LiPo 18650 Pil Şarj Devresi Modülü
