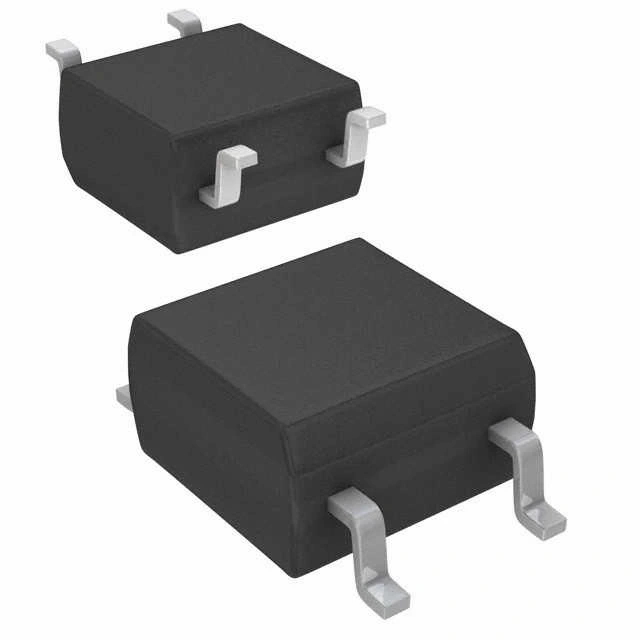

TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi, kompakt yüzey montaj teknolojisi ile üretilmiş yüksek performanslı bir izolasyon komponentidir. İçerisinde bir kızılötesi LED ve bir fototransistör içeren bu entegre, giriş ve çıkış devreleri arasında 3750V izolasyon sağlayarak güvenli sinyal aktarımı gerçekleştirir.
SOP-4 paket formatındaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları ve dijital haberleşme uygulamaları için modern bir izolasyon çözümüdür. Toshiba tarafından üretilen bu optokuplör, minimum 5000V/μs ortak mod gürültü reddi ile elektriksel gürültüye karşı mükemmel bağışıklık sunar.
Optokuplör entegreleri arasında yer alan TLP185, yüksek akım transfer oranı (CTR) ve düşük giriş akımı gereksinimi ile düşük güç tüketimi gerektiren uygulamalar için idealdir. SMD yapısı sayesinde otomatik montaj süreçlerine uyumlu olan bu komponent, dar alanlı PCB tasarımlarında önemli yer avantajı sağlar.
Teknik Özellikler
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: SOP-4 (Small Outline Package)
- İzolasyon Gerilimi: 3750 Vrms (min.)
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 50mA (maks.)
- Ters Gerilim (VR): 5V
- Kollektör-Emitör Gerilimi (VCEO): 80V
- Emitör-Kollektör Gerilimi (VECO): 7V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.2V (tipik, IF=10mA, IC=2mA)
- Kesim Frekansı (fc): 100kHz (tipik)
- Yükselme Zamanı (tr): 3μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Ortak Mod Gürültü Reddi (CMRR): 5000 V/μs (min.)
- Çalışma Sıcaklığı: -55°C ile +110°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.4mm x 3.8mm x 2.1mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Toshiba
Kullanım Alanları
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC ve endüstriyel otomasyon sistemleri
- Sensör arayüzleri
- Motor sürücü izolasyonu
- Endüstriyel fieldbus sistemleri
- Röle kontrol devreleri
Güç Elektroniği
- Anahtarlamalı güç kaynakları (SMPS)
- DC-DC dönüştürücüler
- İnvertör kontrol devreleri
- Batarya yönetim sistemleri
- Güç ölçüm ve izolasyon devreleri
Haberleşme Sistemleri
- RS-232/RS-485 izolasyon devreleri
- I2C/SPI bus izolasyonu
- Ağ ekipmanları
- Medikal cihaz arayüzleri
- Dijital sinyal izolasyonu
Avantajlar ve Özellikler
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi'nin sağladığı avantajlar ve çözümler.
- Kompakt SMD Paket: Alan tasarrufu sağlayan SOP-4 formatı
- Yüksek İzolasyon: 3750 Vrms galvanik izolasyon
- Düşük Giriş Akımı: Enerji verimli tasarım
- Geniş CTR Aralığı: %50-600 akım transfer oranı
- Yüksek Hız: 100kHz kesim frekansı
- Geniş Sıcaklık Aralığı: -55°C ile +110°C arası çalışma
- Mükemmel Gürültü Bağışıklığı: 5000 V/μs CMRR
- Otomatik Montaj Uyumlu: Pick-and-place üretim süreçleri için ideal
- Düşük Giriş-Çıkış Kapasitesi: 0.6pF ile minimum kapasite etkisi
- Toshiba Güvenilirliği: Yüksek kalite standartları ve uzun ömür
Devre Tasarımı ve Uygulama
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi ile devre tasarımı ve uygulama bilgileri.
İpucu: SMD lehimleme için ince uçlu havya ve kaliteli flux kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-470Ω seri direnç
- 3.3V giriş için 220Ω seri direnç
- Optimum çalışma akımı: 5-10mA
- LED koruması için akım sınırlama direnci gereklidir
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Anahtarlama uygulamaları için 1kΩ-2.2kΩ pull-up
- Maksimum kollektör akımı: 50mA
SMD Montaj Önerileri:
- Reflow lehimleme için önerilen profil: maksimum 260°C, 10 saniye
- El ile lehimleme: 350°C, maksimum 3 saniye temas
- PCB pad tasarımı: 1.5mm x 0.6mm boyutunda bakır padler
- İzolasyon bariyeri: PCB üzerinde en az 3mm mesafe bırakın
- Termal yönetim: Yüksek sıcaklık uygulamalarında termal via kullanın
Sorun Giderme ve İpuçları
TLP185 SOP-4 SMD Transistör Çıkışlı Optokuplör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Lehimleme Sorunları: Kaliteli flux kullanın, ince uçlu havya veya sıcak hava istasyonu tercih edin
- Çıkış Sinyali Yok: LED akımını ve polariteyi kontrol edin
- Zayıf Sinyal: Pull-up direncini azaltın, LED akımını artırın
- PCB İzolasyon Sorunları: Giriş ve çıkış hatları arasında yeterli mesafe bırakın
- EMI Sorunları: PCB tasarımında gürültü azaltıcı önlemler alın
Uygulama İpuçları
- Yüksek gürültülü ortamlarda CTR değeri yüksek versiyonları tercih edin
- PCB tasarımında giriş ve çıkış hatlarını fiziksel olarak ayırın
- Hassas uygulamalarda giriş tarafına akım regülatörü ekleyin
- Yüksek hızlı uygulamalarda kısa sinyal yolları kullanın
- Seri üretimde otomatik test noktaları ekleyin
- Yüksek sıcaklık uygulamalarında termal yönetim için PCB tasarımına dikkat edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
TLP185 ve PC817 arasındaki temel farklar nelerdir?
TLP185 SMD paketlidir, daha geniş sıcaklık aralığına sahiptir ve daha yüksek CMRR sunar. PC817 DIP pakettedir ve daha kolay elle monte edilir.
SOP-4 paketi nasıl lehimlenir?
Sıcak hava istasyonu, reflow fırını veya ince uçlu havya ile lehimlenebilir. Flux kullanımı ve doğru ısı profili önemlidir.
Ortak mod gürültü reddi (CMRR) ne anlama gelir?
Optokuplörün gürültülü ortamlarda yanlış tetiklenmeye karşı dayanıklılığını gösterir. 5000V/μs değeri, yüksek gürültülü endüstriyel ortamlarda güvenilir çalışma sağlar.
TLP185 için ideal besleme voltajı nedir?
LED tarafı için 3-5V, çıkış tarafı için 5-24V uygundur. Giriş akımı 5-10mA arasında tutulmalıdır.
TLP185 yüksek hızlı veri iletimi için uygun mu?
100kHz kesim frekansı ile orta hızlı uygulamalar için uygundur. 1Mbps'den yüksek hızlar için özel yüksek hızlı optokuplörler tercih edilmelidir.
PCB tasarımında izolasyon mesafesi ne kadar olmalıdır?
Minimum 3mm izolasyon mesafesi bırakılmalıdır. Yüksek gerilim uygulamalarında bu mesafe daha da artırılmalıdır.
3750V izolasyon ne tür uygulamalar için yeterlidir?
Çoğu endüstriyel otomasyon, güç kaynakları ve düşük-orta gerilimli (600V'a kadar) sistemler için yeterlidir. Yüksek gerilim hatları için daha yüksek izolasyon gerekebilir.
Mikrodenetleyici projelerinde nasıl kullanılır?
LED tarafına mikrodenetleyici çıkışından 330Ω direnç bağlanır. Transistör çıkışı 10kΩ pull-up ile mikrodenetleyici girişine bağlanır. Böylece güvenli izolasyon sağlanır.
