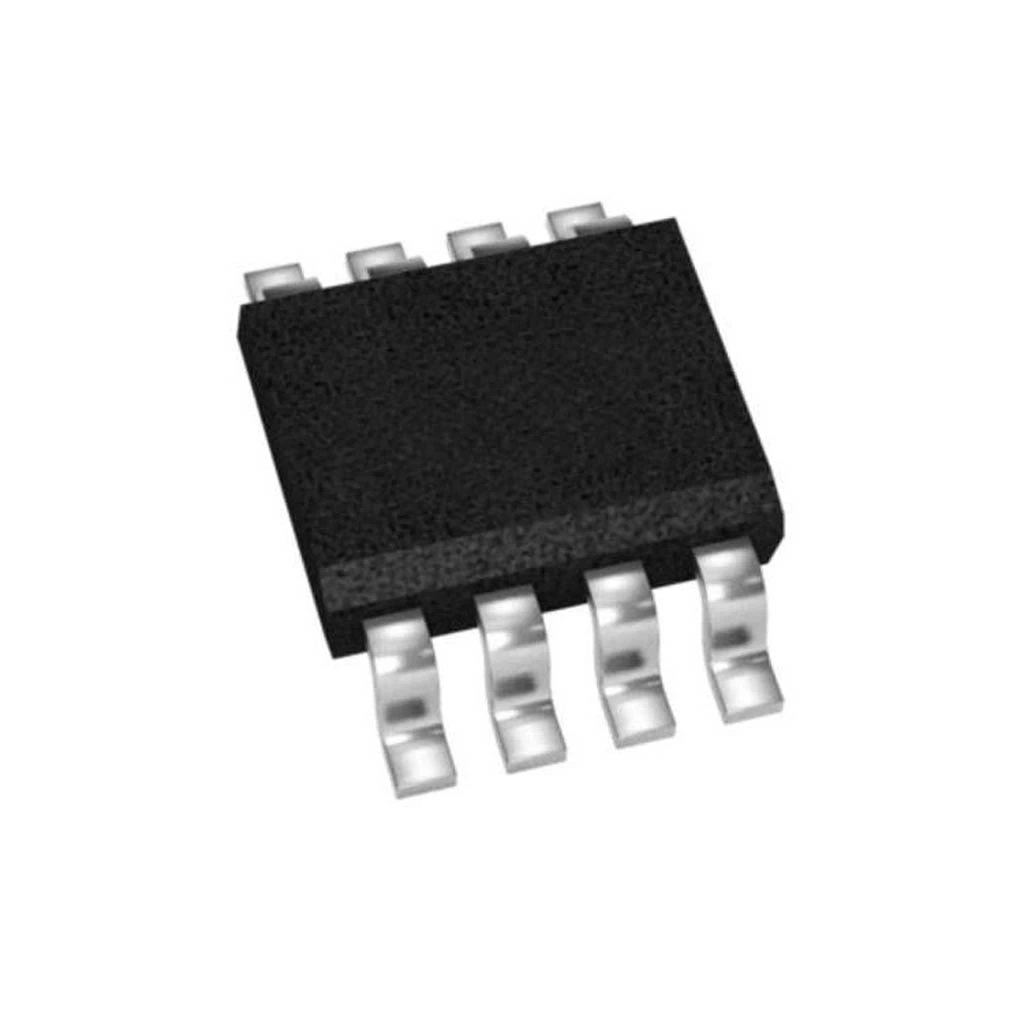

TLC555CDR Smd - Zamanlayıcı - Osilatör - Pulse Jeneratör Entegresi

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi

TLC555CDR, klasik 555 zamanlayıcının CMOS teknolojisi ile geliştirilmiş SMD versiyonudur. SOIC-8 paketinde sunulan bu entegre, düşük güç tüketimi, geniş besleme voltajı aralığı ve yüksek frekans kapasitesi ile çeşitli zamanlama ve osilatör uygulamaları için idealdir.

2V ile 15V arası geniş besleme voltajı aralığına sahip bu entegreler ürünü, orijinal 555'e göre %80'e varan enerji tasarrufu sağlar. 2MHz'e kadar çalışabilme ve düşük akım tüketimi özellikleri ile batarya ile çalışan cihazlar için mükemmel bir seçimdir.

Monostable, astable ve bistable modlarda çalışabilen TLC555CDR, diğer entegreler arasında zamanlama ve sinyal üretme konusunda çok yönlülüğü ile öne çıkar. Elektronik komponentler alanında yaygın kullanılan bu entegre, modern elektronik tasarımlarda klasik NE555'in yerini almıştır.

Teknik Özellikler

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: CMOS 555 Zamanlayıcı
• Üretici: Texas Instruments
• Paket Tipi: SOIC-8 SMD (Small Outline Integrated Circuit)
• Besleme Voltajı Aralığı: 2.0V - 15.0V
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Teknoloji: LinCMOS (Düşük Güçlü CMOS)
• Maksimum Çalışma Frekansı: 2.0MHz
• Çıkış Akımı: 100mA (source/sink)
• Besleme Akımı: 170µA (tipik @ 5V)
• Tetikleme Eşiği: 1/3 VCC
• Reset Eşiği: 0.7V (maksimum)
• Eşik Voltajı: 2/3 VCC
• Deşarj Akımı: 10mA (tipik)
• Çıkış Durumları: Yüksek (VCC - 0.1V) ve Düşük (0.1V)
• Zamanlama Kararlılığı: 50ppm/°C
• Güç Dağılımı: 1.0W (maksimum)
• Pin Sayısı: 8
• TTL Uyumluluğu: Evet
• CMOS Uyumluluğu: Evet
• RoHS Uyumluluğu: Evet

Kullanım Alanları

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Zamanlama Uygulamaları

• Darbe genişlik modülatörleri (PWM)
• Dokunma sensörü devreleri
• Gecikme zamanlayıcıları
• Bekleme süresi kontrolleri
• Zaman rölesi devreleri

Osilatör Uygulamaları

• LED flaşör devreleri
• Sinyal jeneratörleri
• Ton jeneratörleri
• Ses üreteci devreleri
• Kristalsiz saat osilatörleri

Özel Elektronik Sistemler

• DC-DC dönüştürücü kontrol devreleri
• Dijital saat devreleri
• Mikrodenetleyici reset devreleri
• Sensör tetikleme devreleri
• Batarya ile çalışan taşınabilir cihazlar

Avantajlar ve Özellikler

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Klasik 555'e göre %80 daha az enerji tüketimi
• Geniş Besleme Aralığı: 2V - 15V arası çalışabilme
• Yüksek Frekans Kapasitesi: 2MHz'e kadar osilatör frekansı
• Çok Yönlü Çalışma Modları: Monostable, astable ve bistable modlar
• SMD Paket: Kompakt boyut ve PCB alanından tasarruf
• CMOS Teknolojisi: Düşük gürültü ve yüksek giriş empedansı
• Batarya Dostu: Düşük standby akımı
• TTL/CMOS Uyumluluğu: Kolay entegrasyon
• Yüksek Çıkış Akımı: 100mA source/sink kapasitesi
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında kararlı çalışma

Devre Tasarımı ve Kullanım

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: GND (Toprak)
• Pin 2: TRIG (Tetik Girişi)
• Pin 3: OUT (Çıkış)
• Pin 4: RESET (Reset Girişi)
• Pin 5: CONT (Kontrol Voltajı)
• Pin 6: THRES (Eşik Girişi)
• Pin 7: DISCH (Deşarj)
• Pin 8: VCC (Besleme Voltajı)

Monostable (Tek Atımlı) Mod:

• Zamanlama süresi: T = 1.1 × R × C
• R değeri: 1kΩ - 10MΩ arası önerilir
• C değeri: 100pF - 1000µF arası kullanılabilir
• RESET pini kullanılmıyorsa VCC'ye bağlanmalıdır
• CONT pini kullanılmıyorsa 0.01µF kapasitör ile bypasslanmalıdır

Astable (Sürekli Osilatör) Mod:

• Frekans: f = 1.44 / ((RA + 2RB) × C)
• Duty Cycle: D = (RA + RB) / (RA + 2RB)
• Duty Cycle %50 için RA=0 (bypass) ve tek direnç kullanılabilir
• Yüksek frekanslarda (>100kHz) düşük değerli RC komponentleri seçin
• Frekans kararlılığı için metal film dirençler ve polipropilen kapasitörler kullanın

PCB Tasarım İpuçları:

• VCC ve GND arasına 0.1µF bypass kapasitörü, çipe yakın yerleştirin
• CONT pinine 0.01µF kapasitör bağlayarak gürültü bağışıklığını artırın
• Hassas zamanlama için yüksek kaliteli, düşük toleranslı RC komponentleri kullanın
• Besleme hattını gürültüden korumak için geniş PCB izleri ve düzgün topraklama yapın
• Zamanlama kondansatörü için düşük kaçak akımlı tür seçin

Sorun Giderme ve İpuçları

TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Osilatör: Bypass kapasitörlerini kontrol edin, kaliteli RC komponentleri kullanın
• Yanlış Zamanlama: Zamanlama kapasitörünün kaçak akımını ve direnç toleranslarını kontrol edin
• Tetikleme Sorunları: TRIG pinine pullup direnç ekleyin, gürültü filtrelemesi yapın
• Düşük Genlikli Çıkış: Besleme voltajını ve yük akımını kontrol edin
• EMI/Gürültü Problemleri: Bypass kapasitörlerini artırın, PCB düzenini optimize edin

Performans İyileştirme Önerileri

• Yüksek frekanslı osilatörlerde topraklama düzenine özel dikkat gösterin
• RC değerlerini formüller yerine gerçek testlerle optimize edin
• Hassas frekans için trimmer potansiyometre kullanarak kalibrasyon yapın
• Frekans kararlılığı için metal film dirençler (%1 tolerans) kullanın
• Düşük ESR kapasitörler kullanarak zamanlama doğruluğunu artırın

TLC555 ve NE555 Karşılaştırması

• Besleme Aralığı: TLC555 2V-15V, NE555 4.5V-16V
• Güç Tüketimi: TLC555 çok daha düşük (170µA tipik, NE555 3-6mA)
• Maksimum Frekans: TLC555 2MHz, NE555 100kHz-500kHz
• Giriş Akımları: TLC555 çok daha düşük (pA seviyesinde)
• Gürültü Bağışıklığı: TLC555 CMOS teknolojisi ile daha yüksek

Paket İçeriği

• TLC555CDR SMD Zamanlayıcı, Osilatör ve Pulse Jeneratör Entegresi
