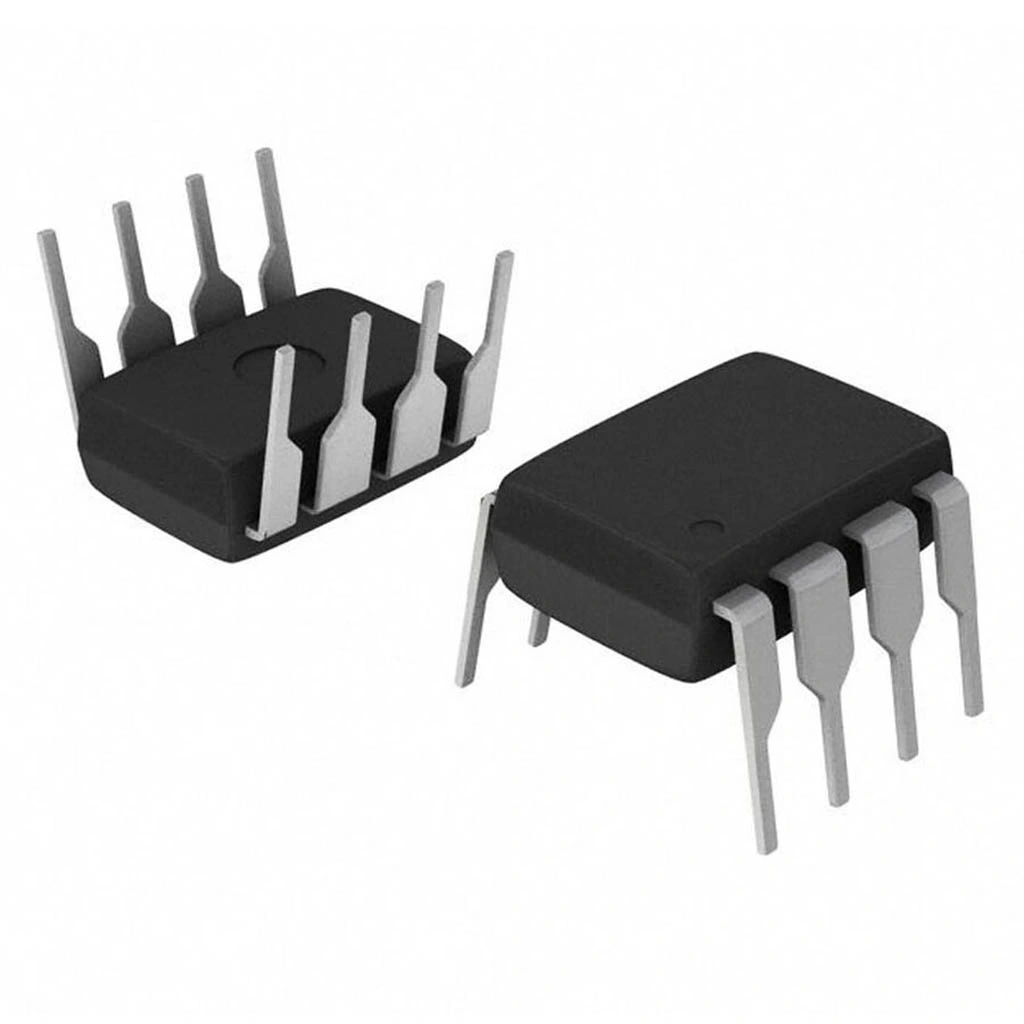

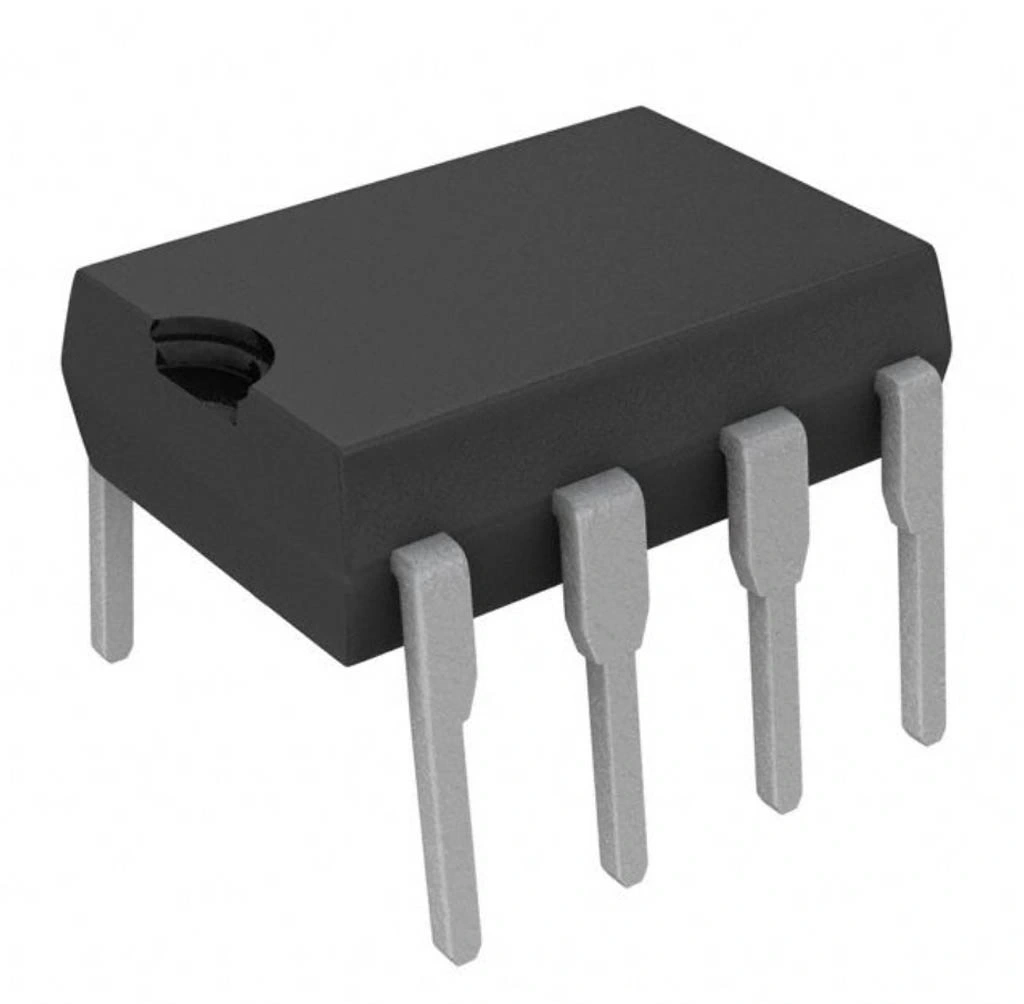

TLC555 DIP-8 Zamanlayıcı - Osilatör - Pulse Jeneratör Entegresi

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi

TLC555, klasik 555 zamanlayıcının CMOS teknolojisiyle üretilmiş düşük güç tüketimli versiyonudur. DIP-8 paketinde sunulan bu entegre, kesin zamanlama, osilatör ve darbe üretimi gerektiren devreler için çok yönlü bir çözüm sunar.

2.1MHz'e kadar çalışma frekansı, 1.5V'dan 15V'a kadar geniş besleme voltajı aralığı ve düşük güç tüketimi özellikleriyle donatılmış bu entegreler, batarya ile çalışan uygulamalar için ideal bir seçimdir.

Zamanlayıcı ve osilatör devreleri için temel yapı taşı olan ve elektronik komponentler arasında çok önemli bir yere sahip TLC555, diğer entegreler içinde öğrenme kolaylığı ve uygulama esnekliği açısından eşsiz avantajlar sunar.

---

Teknik Özellikler

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments, STMicroelectronics
• Ürün Serisi: 555 Timer (CMOS Versiyon)
• Paket Tipi: DIP-8 (Dual In-line Package).
• Teknoloji: CMOS (Complementary Metal-Oxide-Semiconductor)
• Çalışma Voltajı: 1.5V - 15V
• Maksimum Frekans: 2.1MHz
• Güç Tüketimi: 250μA (tipik, 5V'ta)
• Çıkış Akımı: Kaynak (Source) 100mA, Akıtma (Sink) 100mA
• Tetikleme Seviyesi: VCC'nin 1/3'ü
• Eşik Seviyesi: VCC'nin 2/3'ü
• Reset Voltajı: 0.7V (maksimum)
• Çıkış Düşük Seviye Voltajı: 0.1V (tipik, 4mA akımda)
• Çıkış Yüksek Seviye Voltajı: VCC - 0.1V (tipik, 4mA akımda)
• Zamanlama Hassasiyeti: ±1.5% (tipik)
• Sıcaklık Kararlılığı: 50ppm/°C (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Depolama Sıcaklığı: -65°C ile +150°C arası
• Zamanlama Kapasitörü Aralığı: 1nF - 100μF (önerilen)
• Zamanlama Direnci Aralığı: 1kΩ - 10MΩ (önerilen)
• Kararsızlık (Jitter): Düşük
• Çalışma Modları: Monostable, Astable, Bistable
• RoHS Uyumluluğu: Evet
• Pin Sayısı: 8
• Boyutlar: 9.8mm x 6.3mm x 3.3mm (yaklaşık)

---

Kullanım Alanları

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Zamanlama Devreleri

• Gecikme devreleri
• Zaman rölesi uygulamaları
• Süre ölçüm devreleri
• Ardışık zamanlama sistemleri
• Otomatik kapanma devreleri

Osilatör Uygulamaları

• Kare dalga jeneratörleri
• Darbe genişlik modülasyonu (PWM)
• Ton üreteçleri
• Frekans üreticileri
• LED flaşör devreleri

Sensör Kontrolleri

• Yaklaşım sensörü devreleri
• Sıcaklık alarm sistemleri
• Işık sensörü uygulamaları
• Nem sensörü kontrolleri
• Hareket dedektörleri

Model Kontrol Devreleri

• Servo motor kontrolleri
• Model araba ve uçak devreleri
• RC (Uzaktan Kumandalı) projeleri
• Küçük motor hız kontrolleri
• Robotik projeler

Eğitim ve Hobi Projeleri

• Elektronik öğrenme kitleri
• Basit oyun devreleri
• LED ışık efektleri
• Ses üreteci projeleri
• Deneysel elektronik projeler

---

Avantajlar ve Özellikler

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi'nin sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Standart 555'ten 10 kat daha az güç tüketimi
• Geniş Besleme Aralığı: 1.5V-15V ile pil uygulamaları için idealdir
• Yüksek Frekans: 2.1MHz'e kadar çalışabilme özelliği
• CMOS Teknolojisi: Düşük gürültü ve yüksek empedans girişleri
• Pin Uyumluluğu: Standart 555 ile pin-pin uyumlu olma
• Zamanlama Hassasiyeti: Yüksek hassasiyette zamanlama imkanı
• Çoklu Çalışma Modları: Monostable, astable ve bistable modları
• Kolay Kullanım: Minimum harici komponent gereksinimi
• DIP-8 Paketi: Breadboard uyumlu kolay prototipleme
• Düşük Voltaj Çalışma: Tek pil ile çalışabilme özelliği

---

Devre Tasarımı ve Uygulama

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

TLC555 DIP-8 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (GND): Toprak
• Pin 2 (TRIG): Tetikleme girişi
• Pin 3 (OUT): Çıkış
• Pin 4 (RESET): Sıfırlama girişi (aktif düşük)
• Pin 5 (CONT): Kontrol voltajı
• Pin 6 (THRES): Eşik girişi
• Pin 7 (DISCH): Deşarj pini
• Pin 8 (VCC): Besleme voltajı

Temel Devre Şemaları

TLC555 entegresini farklı modlarda kullanmanın temel yöntemleri.

Monostable (Tek Atımlı) Mod:

Bu modda, bir tetikleme sinyali aldığında belirlenen süre boyunca çıkış yüksek seviyede kalır ve sonra düşük seviyeye döner.

Gerekli Komponentler:

• 1x TLC555 DIP-8 Entegre
• 1x R direnç (zamanlama)
• 1x C kapasitör (zamanlama)
• 1x 0.1μF kapasitör (bypass)
• 1x 10kΩ pull-up direnci (RESET pin için)

Bağlantılar:

1. VCC (Pin 8) ve RESET (Pin 4) besleme voltajına bağlanır
2. GND (Pin 1) toprak hattına bağlanır
3. TRIG (Pin 2) ve THRES (Pin 6) zamanlama kapasitörüne bağlanır
4. R direnci kapasitör ve VCC arasına bağlanır
5. DISCH (Pin 7) R direncine bağlanır
6. CONT (Pin 5) 0.01μF kapasitör ile toprağa bağlanır (opsiyonel)
7. OUT (Pin 3) yüke bağlanır

Zamanlama Hesaplaması:

Çıkış süresi (T): T = 1.1 × R × C (R: ohm, C: farad, T: saniye)

Astable (Osilatör) Mod:

Bu modda, entegre sürekli olarak çıkışta kare dalga üretir; frekans ve görev döngüsü harici komponentlerle ayarlanabilir.

Gerekli Komponentler:

• 1x TLC555 DIP-8 Entegre
• 2x R direnç (RA ve RB, zamanlama)
• 1x C kapasitör (zamanlama)
• 1x 0.1μF kapasitör (bypass)
• 1x 10kΩ pull-up direnci (RESET pin için)

Bağlantılar:

1. VCC (Pin 8) ve RESET (Pin 4) besleme voltajına bağlanır
2. GND (Pin 1) toprak hattına bağlanır
3. TRIG (Pin 2) ve THRES (Pin 6) birleştirilir ve kapasitöre bağlanır
4. RA direnci VCC ile Pin 7 arasına bağlanır
5. RB direnci Pin 7 ile Pin 2/6 arasına bağlanır
6. DISCH (Pin 7) RB direncine bağlanır
7. CONT (Pin 5) 0.01μF kapasitör ile toprağa bağlanır (opsiyonel)
8. OUT (Pin 3) yüke bağlanır

Frekans ve Görev Döngüsü Hesaplaması:

• Frekans (f): f = 1.44 / ((RA + 2RB) × C)
• Yüksek seviyede geçen süre (TH): TH = 0.693 × (RA + RB) × C
• Düşük seviyede geçen süre (TL): TL = 0.693 × RB × C
• Görev döngüsü: TH / (TH + TL) × 100%

Bistable (Flip-Flop) Mod:

Bu modda, entegre basit bir flip-flop olarak çalışır; bir girişle set edilir, diğeriyle reset edilir.

Gerekli Komponentler:

• 1x TLC555 DIP-8 Entegre
• 2x 10kΩ pull-up direnci
• 2x Buton (set ve reset için)
• 1x 0.1μF kapasitör (bypass)

Bağlantılar:

1. VCC (Pin 8) besleme voltajına bağlanır
2. GND (Pin 1) toprak hattına bağlanır
3. TRIG (Pin 2) set butonuna bağlanır (diğer ucu GND'ye)
4. RESET (Pin 4) reset butonuna bağlanır (diğer ucu GND'ye)
5. THRES (Pin 6) VCC'ye bağlanır
6. DISCH (Pin 7) bağlantısız bırakılır
7. CONT (Pin 5) 0.01μF kapasitör ile toprağa bağlanır (opsiyonel)
8. OUT (Pin 3) yüke bağlanır

---

Sorun Giderme ve İpuçları

TLC555 DIP-8 Zamanlayıcı Osilatör Pulse Jeneratör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çalışma: Besleme hattına 0.1μF bypass kapasitör ekleyin, CONT (Pin 5) pinine 0.01μF kapasitör bağlayın
• Zamanlama Hataları: Yüksek kaliteli kapasitör kullanın, düşük kaçak akımlı modeller tercih edin, baskı devre düzenini optimize edin
• Yüksek Frekansta Sorunlar: Bağlantıları kısa tutun, Pin 5'e kapasitör ekleyin, küçük kapasitörler için film tip kullanın
• Düşük Voltajda Çalışmama: Besleme voltajını kontrol edin (min. 1.5V), çıkış yükünü azaltın, düşük değerli dirençler kullanın
• Ani Reset Sorunu: RESET pinine 10kΩ pull-up direnci bağlayın, besleme hattına daha büyük filtreleme kapasitörü ekleyin

Tasarım İpuçları

TLC555 entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Düşük Güç Optimizasyonu:
  • Mümkün olan en düşük besleme voltajını kullanın
  • Yüksek değerli zamanlama dirençleri tercih edin (>100kΩ)
  • Kullanılmadığında RESET pinini düşük seviyeye çekerek entereyi uyku moduna alın
  • Düşük akım gerektiren yükler tercih edin
• Hassas Zamanlama:
  • Düşük toleranslı (%1) komponentler kullanın
  • Sıcaklık kararlı NP0/C0G seramik veya film kapasitörler tercih edin
  • Metal film dirençler kullanın
  • Kritik uygulamalarda ayarlanabilir direnç (potansiyometre) ekleyin
• Gürültü Bağışıklığı:
  • CONT (Pin 5) pinine 0.01μF kapasitör bağlayın
  • Besleme hattında çoklu bypass kapasitörleri kullanın (0.1μF + 10μF)
  • Reset hattını kararlı tutun (pull-up direnci ekleyin)
  • Hassas zamanlama devreleri için zırhlı kablo veya PCB izolasyonu kullanın
• PWM Üretimi:
  • Değişken görev döngüsü için CONT pinine potansiyometre bağlayın
  • Görev döngüsünü %50'ye yaklaştırmak için RA direncine paralel diyot ekleyin
  • Hassas PWM için RA ve RB dirençlerini ayarlanabilir yapın
  • Hızlı tepki için küçük değerli zamanlama kapasitörü kullanın

Uygulama Örnekleri

TLC555 entegresi ile yapılabilecek pratik projeler ve öneriler.

LED Flaşör:

• Astable mod kullanılır
• RA = 10kΩ, RB = 47kΩ, C = 10μF değerleriyle ~1Hz yanıp sönme
• Çıkışa doğrudan LED ve seri direnç bağlanabilir
• Farklı yanıp sönme hızları için kapasitör değeri değiştirilebilir
• Çift LED için iki LED (ters bağlı) ve seri direnç kullanılabilir

Dokunmatik Sensör:

• Monostable mod kullanılır
• TRIG pinine bir dokunmatik pad bağlanır
• Çıkışa röle veya LED eklenebilir
• Zamanlama direnci ~1MΩ, kapasitör 10μF kullanılabilir
• Tetik duyarlılığını arttırmak için TRIG pinine yüksek değerli (10MΩ) pull-up direnci eklenebilir

Ses Üreteçi:

• Astable mod kullanılır
• RA = 1kΩ, RB = 1kΩ, C = 0.01μF değerleriyle ~7kHz frekans
• Çıkış 8Ω hoparlöre 100μF kapasitör üzerinden bağlanır
• Farklı tonlar için değişken direnç (potansiyometre) kullanılabilir
• Daha yüksek ses için küçük amplifikatör devresi eklenebilir

PWM Motor Hız Kontrolü:

• Astable mod kullanılır
• RA yerine potansiyometre kullanılarak görev döngüsü ayarlanır
• Çıkış, MOSFET veya transistör üzerinden DC motora bağlanır
• Frekans 20-50kHz aralığında tutulur (sessiz çalışma için)
• Flyback diyot ve filtreleme kapasitörleri eklenir

---

Klasik 555 ile TLC555 Karşılaştırması

TLC555 CMOS entegresi ile klasik bipolar NE555/LM555 arasındaki farklar.

Özellik	TLC555 (CMOS)	NE555/LM555 (Bipolar)
Güç Tüketimi	Düşük (250μA tipik)	Yüksek (3-15mA tipik)
Besleme Voltajı	1.5V - 15V	4.5V - 16V
Maksimum Frekans	2.1MHz	500kHz
Çıkış Akımı	100mA	200mA
Giriş Empedansı	Yüksek (>1012Ω)	Orta (≈10kΩ)
Besleme Akım Vuruntusu	Düşük	Yüksek
Düşük Voltaj Çalışma	Mükemmel	Zayıf
Tetik Akımı	Çok düşük (≈pA)	Yüksek (≈0.5μA)

Ne Zaman TLC555 Tercih Edilmeli:

• Pil Uygulamaları: Düşük güç tüketimi ve düşük voltajlarda çalışabilme
• Yüksek Frekanslı Osilatörler: 2.1MHz'e kadar çalışabilme
• Hassas Zamanlama: Yüksek giriş empedansı ve düşük sızıntı akımı
• Yüksek Empedanslı Devreler: Düşük giriş akımları
• Düşük Besleme Gürültüsü: Daha az besleme akım vuruntusu

Ne Zaman NE555/LM555 Tercih Edilmeli:

• Yüksek Akım Sürme: Daha yüksek çıkış akımı gerektiren uygulamalar
• Gürültülü Ortamlar: Daha yüksek gürültü bağışıklığı
• Basit Uygulamalar: Güç tüketiminin kritik olmadığı durumlar
• Ekonomik Çözümler: Genellikle daha düşük maliyetli olması
• Yüksek Voltaj Uygulamaları: Ortalama giriş empedansı yeterli olduğunda

---

Paket İçeriği
