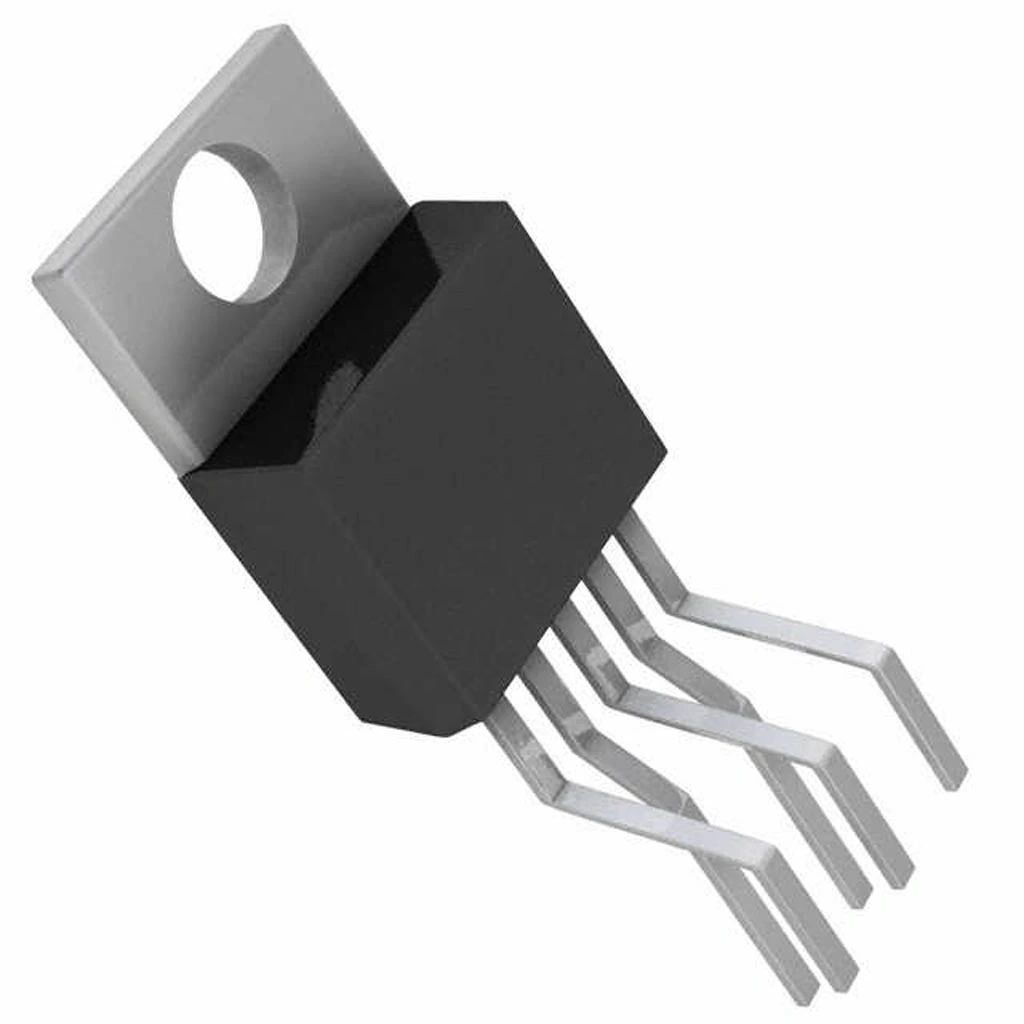

TDA2050 Ses Entegresi To-220-5

TDA2050 Ses Entegresi TO-220-5

TDA2050 Ses Entegresi, ST Microelectronics tarafından üretilen, 32W'a kadar çıkış gücü sağlayabilen yüksek performanslı bir ses amplifikatör entegresidir. Hi-Fi sınıfı AB amplifikatör özelliği taşıyan bu entegre, düşük distorsiyon ve geniş frekans yanıtı sayesinde kaliteli ses uygulamaları için idealdir. TO-220-5 paketi içerisinde sunulan TDA2050, kararlı çalışma ve ısıl stabilite sağlayan yapısıyla öne çıkmaktadır.

Tek kanallı ve yüksek verimli çalışma özelliğine sahip bu entegre, ev ses sistemleri, aktif hoparlörler ve genel amaçlı ses yükseltme uygulamaları için ses amplifikatörü entegresi kategorisinde tercih edilmektedir. Düşük gürültü seviyesi ve yüksek slew rate değerine sahip olması, sesi minimum bozulma ile yükseltmesini sağlar.

Geniş besleme voltajı aralığı (±4.5V'tan ±25V'a kadar) ile birlikte farklı güç ihtiyaçlarına uyum sağlayan TDA2050, entegreler dünyasında orta-yüksek güçlü elektronik komponentler arasında ses sistemleri için popüler bir seçimdir. Kısa devre koruması, termal koruma ve aşırı yük koruması gibi güvenlik özellikleri de içermektedir.

---

Teknik Özellikler

TDA2050 Ses Entegresi TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics
• Entegre Tipi: Hi-Fi Sınıf AB Ses Amplifikatörü
• Paket Tipi: TO-220-5 (Pentawatt)
• Pin Sayısı: 5
• Maksimum Çıkış Gücü: 32W (±22V, 4Ω, THD=10%)
• Sürekli Çıkış Gücü: 28W (±22V, 4Ω, THD=0.5%)
• Çıkış Gücü (Tipik): 25W (±18V, 4Ω)
• Besleme Voltajı Aralığı: ±4.5V - ±25V
• Önerilen Besleme Voltajı: ±18V - ±22V
• Amplifikatör Sınıfı: AB
• Kanal Sayısı: 1 (Mono)
• Toplam Harmonik Bozulma (THD): 0.05% (1kHz, 5W)
• Sinyal/Gürültü Oranı (S/N): >100dB
• Giriş Empedansı: 5MΩ
• Slew Rate: 8V/μs
• Güç Bandgenişliği: 20Hz - 20kHz (±0.5dB)
• Çalışma Sıcaklığı: -40°C - +150°C
• Voltaj Kazancı: 30dB (tipik)
• Çapraz Geçiş Bozulması: <0.05%
• Boşta Akım Tüketimi: 50mA (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması, aşırı yük koruması
• Termal Direnç (Junction-Case): 3°C/W
• Maksimum Junction Sıcaklığı: 150°C
• Uyumlu Hoparlör Empedansı: 4Ω - 8Ω
• Montaj Şekli: Through-hole (PCB montaj)
• Boyutlar: ~10mm x 15mm x 4.5mm (paket)
• Ağırlık: ~2g
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

TDA2050 Ses Entegresi TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Hi-Fi Ses Sistemleri

• Ev ses sistemleri ve amplifikatörleri
• Aktif hoparlör sistemleri
• Stereo amplifikatörler (iki entegre ile)
• Mini müzik setleri
• Surround ses sistemleri

Stüdyo ve Müzik Ekipmanları

• Müzik aletleri amplifikatörleri
• Kulaklık amplifikatörleri
• Mikser ve ses masaları
• Enstrüman efekt pedalleri
• Monitör hoparlör sistemleri

Endüstriyel ve Özel Uygulamalar

• PA sistemleri
• Araç ses sistemleri
• Anons ve seslendirme sistemleri
• Jukebox ve eğlence ekipmanları
• Sınıf oda ve konferans salonu ses sistemleri

---

Avantajlar ve Özellikler

TDA2050 Ses Entegresi TO-220-5'in sağladığı avantajlar ve çözümler.

• Yüksek Güç Çıkışı: 32W'a kadar güç sağlama kapasitesi
• Düşük Gürültü Seviyesi: Temiz ve net ses kalitesi
• Düşük Harmonik Bozulma: Hi-Fi ses performansı
• Geniş Besleme Aralığı: Farklı güç ihtiyaçlarına uyum
• Entegre Korumalar: Kısa devre, termal ve aşırı yük koruması
• Yüksek Slew Rate: Hızlı geçişli sinyallerde iyi performans
• Geniş Frekans Yanıtı: Tam ses spektrumunu kapsama
• Basit Devre Tasarımı: Az sayıda harici komponentle çalışabilme
• Uygun Maliyet: Profesyonel ses kalitesini uygun fiyata sunma
• TO-220-5 Paketi: Kolay soğutucu montajı ve ısı dağıtımı

---

Bağlantı ve Kullanım

TDA2050 Ses Entegresi TO-220-5'in bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (TO-220-5 Paketi):

• Pin 1 (Non-inverting Input): Giriş sinyali (+)
• Pin 2 (Inverting Input): Geri besleme girişi (-)
• Pin 3 (V-): Negatif besleme
• Pin 4 (Output): Hoparlör çıkışı
• Pin 5 (V+): Pozitif besleme

Temel Bağlantı (Single Supply Modu):

• Pin 1 (Non-inverting Input): Ses girişi (1μF kapasitör üzerinden)
• Pin 2 (Inverting Input): Geri besleme ağı (22kΩ ve 680Ω ile kazanç ayarı)
• Pin 3 (V-): Negatif besleme (GND)
• Pin 4 (Output): 1000μF kapasitör üzerinden hoparlöre
• Pin 5 (V+): Pozitif besleme (+18V ile +35V arası)
• Bootstrap kapasitörü: 100nF (Pin 4 ve Pin 5 arasında)

Temel Bağlantı (Split Supply Modu - Önerilen):

• Pin 1 (Non-inverting Input): Ses girişi (1μF kapasitör üzerinden)
• Pin 2 (Inverting Input): Geri besleme ağı (22kΩ ve 680Ω ile kazanç ayarı)
• Pin 3 (V-): Negatif besleme (-18V ile -25V arası)
• Pin 4 (Output): Doğrudan hoparlöre
• Pin 5 (V+): Pozitif besleme (+18V ile +25V arası)
• Besleme filtrasyonu: Her besleme hattına 1000μF ve 100nF paralel kapasitörler

Ses Kalitesini Artıracak Ekstra Komponentler:

• Giriş filtreleme: 10kΩ direnç ve 100pF kapasitör (RF girişimini engellemek için)
• Çıkış Zobel ağı: 10Ω direnç ve 100nF kapasitör (hoparlör bağlantısına paralel)
• DC bloklama kapasitörü: 2200μF/35V (single supply modunda)
• Bootstrap kapasitörü: 100nF (single supply modunda)
• Kaynaktan izolasyon: 10Ω direnç ve 100μF kapasitör (V+ ve V- için)

Soğutma Gereksinimleri:

• Minimum 2°C/W termal dirençli soğutucu (4-8Ω yük için)
• Termal macun veya termal ped
• Soğutucunun PCB'nin dışına monte edilmesi önerilir
• Yüksek güçlerde hava akımı sağlanmalı

---

Örnek Projeler

TDA2050 Ses Entegresi TO-220-5 kullanılarak yapılabilecek örnek projeler.

25W Mono Amplifikatör Devresi

MP3 çalar, akıllı telefon veya bilgisayar için yüksek kaliteli mono amplifikatör.

Gerekli Malzemeler:

• 1x TDA2050 ses entegresi
• 1x Soğutucu (minimum 2°C/W termal direnç)
• 1x 8Ω hoparlör (25W veya üzeri güç)
• 2x 1000μF/35V elektrolitik kapasitör (besleme filtresi)
• 2x 100nF seramik kapasitör (besleme filtresi)
• 1x 1μF film kapasitör (giriş bloklama)
• 1x 22kΩ direnç (geri besleme)
• 1x 680Ω direnç (geri besleme)
• 1x 10Ω direnç (Zobel ağı)
• 1x 100nF kapasitör (Zobel ağı)
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x 3.5mm stereo jak
• 1x Kasa/muhafaza
• 1x PCB
• 1x ±18V güç kaynağı (trafo veya SMPS)
• Kablolar, konektörler ve montaj malzemeleri

Bağlantı Adımları:

• TDA2050'yi soğutucu ile birlikte PCB'ye monte edin
• Pin 5'i (V+) +18V beslemeye, Pin 3'ü (V-) -18V beslemeye bağlayın
• Her besleme hattına 1000μF ve 100nF kapasitörleri paralel bağlayın
• Ses kaynağını 10kΩ potansiyometre ve 1μF kapasitör üzerinden Pin 1'e bağlayın
• Pin 2 ve Pin 4 arasına 22kΩ direnci bağlayın (geri besleme)
• Pin 2'yi 680Ω direnç üzerinden toprağa bağlayın (kazanç ayarı)
• Pin 4'ü (çıkış) doğrudan hoparlöre bağlayın
• 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağını hoparlör terminallerine paralel bağlayın
• Güç kaynağını bağlayın ve ses seviyesini yavaşça artırarak test edin

Stereo Hi-Fi Amplifikatör

İki adet TDA2050 kullanarak müzik dinleme amaçlı yüksek kaliteli stereo amplifikatör.

Gerekli Malzemeler:

• 2x TDA2050 ses entegresi
• 2x Soğutucu (minimum 2°C/W termal direnç)
• 2x 8Ω hoparlör (25W veya üzeri güç)
• 4x 1000μF/35V elektrolitik kapasitör (besleme filtresi)
• 4x 100nF seramik kapasitör (besleme filtresi)
• 2x 1μF film kapasitör (giriş bloklama)
• 2x 22kΩ direnç (geri besleme)
• 2x 680Ω direnç (geri besleme)
• 2x 10Ω direnç (Zobel ağı)
• 2x 100nF kapasitör (Zobel ağı)
• 1x 10kΩ çift potansiyometre (stereo ses kontrolü)
• 1x 10kΩ potansiyometre (balans kontrolü, opsiyonel)
• 1x Ton kontrol devresi (bas/tiz, opsiyonel)
• 1x 3.5mm stereo jak
• 1x Metal kasa (soğutma ve ekranlama için)
• 1x PCB
• 1x ±22V güç kaynağı (min. 80VA trafo)
• Kablolar, konektörler ve montaj malzemeleri

Bağlantı Adımları:

• İki TDA2050'yi ayrı soğutucular ile PCB'ye monte edin
• Her entegrenin Pin 5'ini (V+) +22V beslemeye, Pin 3'ünü (V-) -22V beslemeye bağlayın
• Her besleme hattına ayrı 1000μF ve 100nF kapasitörleri paralel bağlayın
• Stereo jakın sol kanalını 1. TDA2050'nin Pin 1'ine, sağ kanalını 2. TDA2050'nin Pin 1'ine bağlayın
• Her bağlantıda 1μF kapasitör ve çift potansiyometre kullanın
• Her entegre için Pin 2 ve Pin 4 arasına 22kΩ direnci bağlayın (geri besleme)
• Her entegre için Pin 2'yi 680Ω direnç üzerinden toprağa bağlayın (kazanç ayarı)
• Çıkışları doğrudan hoparlörlere bağlayın
• Her hoparlöre 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağı ekleyin
• Güç kaynağını bağlayın ve sistemi test edin

---

Sorun Giderme ve İpuçları

TDA2050 Ses Entegresi TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Daha büyük soğutucu kullanın, hoparlör empedansını kontrol edin
• Distorsiyon/Bozulma: Besleme voltajını kontrol edin, giriş seviyesini azaltın
• Düşük Çıkış Gücü: Besleme voltajını artırın, hoparlör empedansını kontrol edin
• Uğultu/Hum: Topraklama iyileştirin, besleme filtrelerini artırın
• Parazit/Gürültü: Giriş kablolarını ekranlayın, RF filtreleme ekleyin

Performans İyileştirme İpuçları

• Çift yönlü (split) güç kaynağı kullanarak en iyi performansı elde edin
• Düşük ESR kapasitörler kullanarak güç kaynağı gürültüsünü azaltın
• PCB'de yıldız (star) topraklama düzeni uygulayın
• Metal film dirençler kullanarak gürültüyü azaltın
• Güç ve sinyal hatlarını birbirinden uzak tutun
• Giriş ve çıkış kablolarını mümkün olduğunca kısa tutun
• İyi kalitede hoparlör kablosu kullanın
• Entegrenin çevresinde iyi hava akışı sağlayın

---

Paket İçeriği

• TDA2050 Ses Entegresi TO-220-5

---
