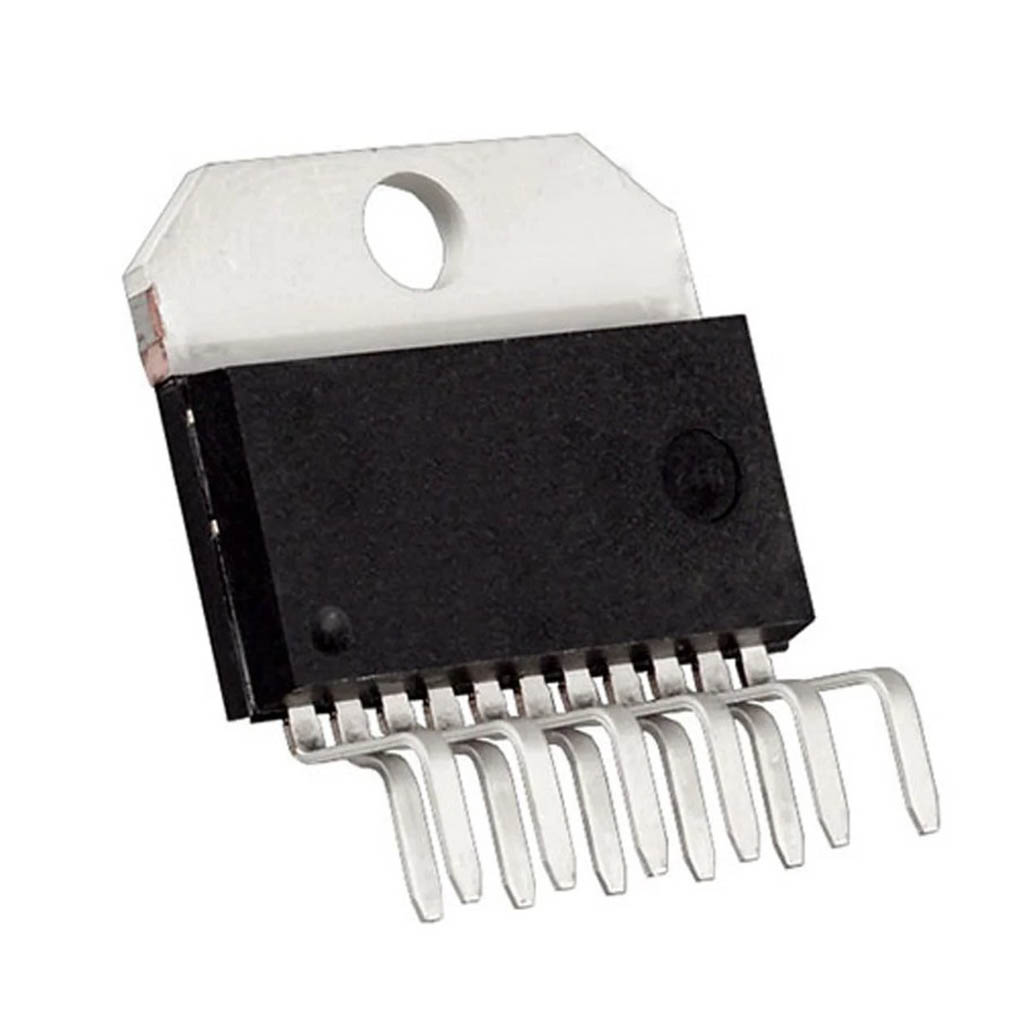

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11

TDA2005 Amplifikatör Ses Entegresi, çift kanallı veya köprü modunda çalışabilen, yüksek performanslı bir ses güç amplifikatörüdür. Multiwatt-11 paketinde sunulan bu entegre, otomotiv ses sistemleri başta olmak üzere, ev ses sistemleri ve çeşitli ses uygulamaları için ideal bir çözüm sunar.

Düşük gürültü, düşük distorsiyon ve yüksek çıkış gücüne sahip bu ses amplifikatörü entegresi, dahili kısa devre ve termal koruma özellikleri sayesinde güvenilir çalışma sağlar. 2x10W stereo veya 20W mono çıkış gücü ile kompakt ve ekonomik bir amplifikasyon çözümü sunar.

Geniş besleme voltaj aralığı ve esnek kullanım senaryoları ile öne çıkan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, araç içi eğlence sistemlerinden portatif ses cihazlarına kadar geniş bir uygulama yelpazesi sunmaktadır.

Teknik Özellikler

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: Multiwatt-11 (11 pin)
• Çıkış Gücü (Stereo Mod): 2 x 10W @ 2Ω, 14.4V
• Çıkış Gücü (Köprü Mod): 20W @ 4Ω, 14.4V
• Toplam Harmonik Distorsiyon (THD): <0.5% @ 1kHz, Po=1W
• Besleme Voltajı: 8V - 18V DC (Tipik: 14.4V)
• Çalışma Akımı: 60mA (Quiescent)
• Maksimum Çıkış Akımı: 3.5A (anlık)
• Sinyal/Gürültü Oranı: >80dB
• Çalışma Sıcaklığı: -40°C ile +150°C arası
• Frekans Tepkisi: 40Hz - 15kHz (±3dB)
• Giriş Empedansı: 30kΩ (Tipik)
• Minimum Yük Empedansı: 2Ω (Stereo), 4Ω (Köprü)
• Kazanç: 50dB (Stereo), 46dB (Köprü)
• Koruma Özellikleri: Termal koruma, Kısa devre koruması
• Isıl Direnç (Junction-Case): 3°C/W
• Pin Sayısı: 11
• Kanal Ayırma: >45dB @ 1kHz
• Çıkış DC Ofset: <250mV
• Üretici: STMicroelectronics
• RoHS Uyumluluğu: Evet

Kullanım Alanları

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Araba stereo sistemleri
• Motosiklet ses sistemleri
• Araç içi eğlence sistemleri
• Oto alarm ve siren devreleri
• Oto subwoofer amplifikatörleri

Ses Sistemleri

• Portatif hoparlör sistemleri
• Küçük ev ses sistemleri
• Aktif hoparlör modülleri
• PC/Bilgisayar hoparlörleri
• Radyo amplifikatörleri

Endüstriyel Uygulamalar

• Anons sistemleri
• Eğitim/sunum ses sistemleri
• Jukebox sistemleri
• Müzik aletleri
• Oyuncak ve eğlence ürünleri

Avantajlar ve Özellikler

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11'in sağladığı avantajlar ve çözümler.

• Çift Mod Çalışma: Stereo veya köprü modunda kullanım
• Yüksek Çıkış Gücü: 2x10W stereo, 20W köprü
• Düşük Distorsiyon: Temiz ses kalitesi
• Geniş Besleme Aralığı: 8V-18V ile kullanım esnekliği
• Otomotiv Uyumlu: 14.4V besleme için optimize
• Koruma Devreleri: Aşırı ısınma ve kısa devreye karşı koruma
• Düşük Empedans Sürüşü: 2Ω hoparlör desteği
• Az Harici Bileşen: Kolay devre tasarımı
• Düşük Gürültü: Yüksek sinyal/gürültü oranı
• Entegre Soğutma Yüzeyi: Etkin ısı dağıtımı

Devre Tasarımı ve Kullanım

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (Multiwatt-11):

• Pin 1: Giriş 1 (Sol Kanal)
• Pin 2: Toprak (GND)
• Pin 3: Çıkış 1 (Sol Kanal)
• Pin 4: Besleme (VS)
• Pin 5: Kapasite Bağlantısı 1
• Pin 6: Bootstrap 1
• Pin 7: Bootstrap 2
• Pin 8: Kapasite Bağlantısı 2
• Pin 9: Çıkış 2 (Sağ Kanal)
• Pin 10: Toprak (GND)
• Pin 11: Giriş 2 (Sağ Kanal)

Stereo Mod Bağlantısı:

1. Sol ve sağ kanal girişlerini (Pin 1 ve Pin 11) ses kaynağına bağlayın
2. Çıkışları (Pin 3 ve Pin 9) hoparlörlere bağlayın
3. Bootstrap pinlerine (Pin 6 ve Pin 7) 0.1µF kapasitörler ekleyin
4. Kapasite bağlantı pinlerine (Pin 5 ve Pin 8) 0.1µF kapasitörler ekleyin
5. Besleme pinine (Pin 4) güç kaynağını bağlayın ve 1000µF + 0.1µF bypass kapasitörleri ekleyin

Köprü Mod Bağlantısı:

• Pin 1'i ses kaynağına bağlayın
• Pin 11'i Pin 3'ün çıkışına bağlayın (gerekli dirençler üzerinden)
• Hoparlörü Pin 3 ve Pin 9 arasına bağlayın
• Bootstrap ve kapasite bağlantı pinlerine uygun kapasitörleri ekleyin

Soğutma Gereksinimleri:

• Minimum 3°C/W ısıl dirençli soğutucu kullanın
• Soğutucu ve entegre arasına termal macun uygulayın
• Yeterli hava akışı sağlayın
• PCB tasarımında büyük bakır alanları ile ısı dağıtımı sağlayın

Sorun Giderme ve İpuçları

TDA2005 Amplifikatör Ses Entegresi Multiwatt-11 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucuyu büyütün, hoparlör empedansını artırın
• Ses Bozulması: Giriş seviyesini azaltın, besleme voltajını kontrol edin
• Çıkış Yok veya Zayıf: Besleme voltajını, bağlantıları ve bootstrap kapasitörlerini kontrol edin
• DC Ofset: Giriş kuplaj kapasitörlerini kontrol edin
• Termal Koruma Devreye Giriyor: Ses seviyesini düşürün, soğutmayı iyileştirin

Uygulama İpuçları

• Düşük empedanslı hoparlörler (2-4Ω) daha yüksek çıkış gücü sağlar ancak daha çok ısı üretir
• Araç uygulamalarında gürültüyü azaltmak için güç hattı filtresi kullanın
• Güç ve sinyal hatlarını ayrı yönlendirin
• PCB tasarımında yıldız topraklama prensibi uygulayın
• Elektrolit kapasitörlerin kutuplarına dikkat edin

Paket İçeriği

• TDA2005 Amplifikatör Ses Entegresi Multiwatt-11
