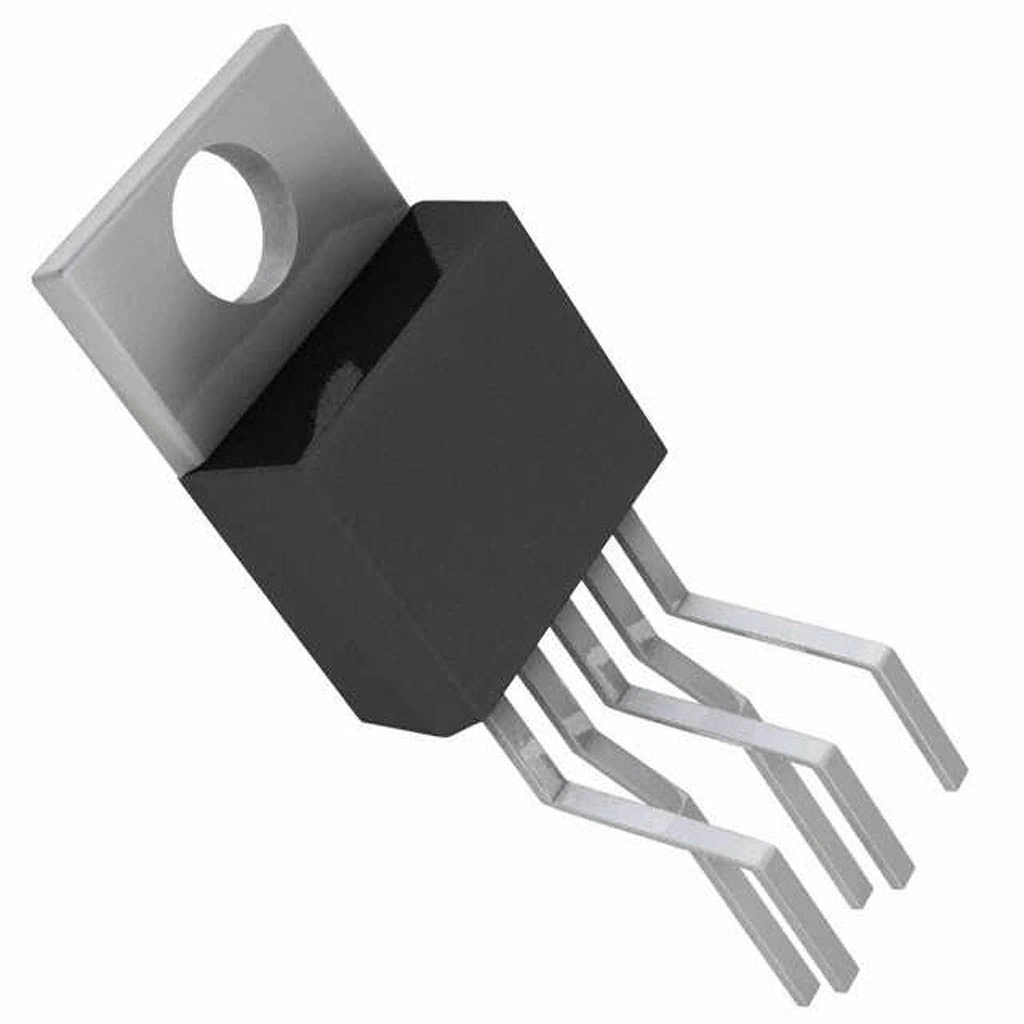

TDA2002 Ses Entegresi To-220-5

TDA2002 Ses Entegresi TO-220-5

TDA2002 Ses Entegresi, ST Microelectronics tarafından üretilen, kompakt TO-220-5 paketinde sunulan, tek kanallı (mono) ses güç amplifikatörüdür.

8 watt'a kadar çıkış gücü sağlayabilen bu entegre, geniş besleme voltajı aralığı, kısa devre koruması ve termal koruma özellikleri ile güvenilir ses yükseltme çözümü sunar. Düşük harmonik bozulma ve yüksek sinyal/gürültü oranı sayesinde kaliteli ses çıkışı sağlar.

Araç ses sistemleri, transistörlü radyolar, portatif müzik çalarlar ve küçük hoparlör sistemleri için ideal olan TDA2002, ses amplifikatörü entegresi kategorisinde ekonomik ve sağlam bir seçimdir. Basit devre tasarımı ve minimum harici komponent ihtiyacı ile hızlı prototipleme ve ürün geliştirme süreçlerinde sıklıkla tercih edilmektedir.

Otomotiv standartlarına uygun, 8 ile 18 volt arası besleme ile çalışabilen, 4-8 ohm hoparlör empedanslarıyla uyumlu olan bu entegreler, elektronik komponentler dünyasında özellikle küçük ve orta ölçekli ses projeleri için vazgeçilmez bir bileşendir. Sınıf AB çıkış katı ile verimli çalışması, pil veya akü ile beslenen uygulamalarda avantaj sağlar.

---

Teknik Özellikler

TDA2002 Ses Entegresi TO-220-5'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ST Microelectronics
• Entegre Tipi: Mono Ses Güç Amplifikatörü
• Paket Tipi: TO-220-5 (Pentawatt)
• Pin Sayısı: 5
• Maksimum Çıkış Gücü: 8W (14.4V, 4Ω, THD=10%)
• Çıkış Gücü (Tipik): 5.5W (14.4V, 4Ω, THD=0.5%)
• Besleme Voltajı Aralığı: 8V - 18V DC
• Optimum Besleme Voltajı: 14.4V (Otomotiv uygulamaları için)
• Amplifikatör Sınıfı: AB
• Kanal Sayısı: 1 (Mono)
• Toplam Harmonik Bozulma (THD): 0.2% (1kHz, 3W)
• Sinyal/Gürültü Oranı (S/N): >80dB
• Giriş Empedansı: 5MΩ (tipik)
• Voltaj Kazancı: 30dB (tipik)
• Frekans Yanıtı: 40Hz - 15kHz (±3dB)
• Yükselen Hız (Slew Rate): 8V/μs
• Quiescent Akım: 30mA (tipik)
• Koruma Özellikleri: Termal koruma, kısa devre koruması
• Çalışma Sıcaklığı: -25°C ile +150°C arası
• Termal Direnç (Junction-Case): 3°C/W
• Uyumlu Hoparlör Empedansı: 4Ω - 16Ω
• Minimum Harici Komponent Sayısı: 7-8 parça
• Maksimum Besleme Akımı: 1.5A
• Boyutlar: ~10mm x 15mm x 4.5mm (paket)
• Ağırlık: ~2g
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

TDA2002 Ses Entegresi TO-220-5'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Otomotiv Uygulamaları

• Araç radyoları
• Araç müzik sistemleri
• Navigasyon cihazları
• Motosiklet ses sistemleri
• Anons ve siren sistemleri

Taşınabilir Cihazlar

• Portatif hoparlörler
• Pil ile çalışan müzik çalarlar
• Megafonlar
• Taşınabilir anons sistemleri
• Elektronik müzik oyuncakları

Hobi ve DIY Projeleri

• Arduino ses projeleri
• Kendin yap amplifikatörler
• İnterkom sistemleri
• Basit müzik devreleri
• Eğitim amaçlı ses sistemleri

---

Avantajlar ve Özellikler

TDA2002 Ses Entegresi TO-220-5'in sağladığı avantajlar ve çözümler.

• Kompakt Boyut: TO-220-5 paketi ile minimum yer kaplama
• Yüksek Çıkış Gücü: 8W'a kadar güçlü ses çıkışı
• Koruma Özellikleri: Termal ve kısa devre koruması
• Otomotiv Uyumluluğu: 12V akü sistemleri ile ideal çalışma
• Düşük Distorsiyon: Temiz ses çıkışı
• Minimal Komponent: Az sayıda harici bileşen ile çalışabilme
• Geniş Besleme Aralığı: 8V-18V arası güvenli çalışma
• Kolay Soğutma: TO-220 paketi ile soğutucu montaj kolaylığı
• Ekonomik Çözüm: Uygun maliyet-performans oranı
• Sağlam Yapı: Zorlu çevre koşullarına dayanıklılık

---

Bağlantı ve Kullanım

TDA2002 Ses Entegresi TO-220-5'in bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (TO-220-5 Paketi):

• Pin 1 (Non-inverting Input): Giriş sinyali (+)
• Pin 2 (Inverting Input): Geri besleme girişi (-)
• Pin 3 (GND): Toprak
• Pin 4 (Output): Hoparlör çıkışı
• Pin 5 (Vs): Pozitif besleme

Temel Bağlantı Şeması:

• Pin 1 (Non-inv Input): 1μF kapasitör üzerinden ses kaynağına
• Pin 2 (Inv Input): 22kΩ direnç üzerinden Pin 4'e, 680Ω direnç üzerinden GND'ye
• Pin 3 (GND): Negatif besleme (toprak)
• Pin 4 (Output): 1000μF kapasitör üzerinden hoparlöre (tek besleme modunda)
• Pin 5 (Vs): Pozitif besleme (8V-18V, tipik 12V)
• Besleme Filtresi: 470μF/25V elektrolitik ve 100nF seramik kapasitörler Pin 5 ve GND arasına paralel
• Çıkış Filtresi: 10Ω + 0.1μF Zobel ağı hoparlör terminallerine paralel

Kazanç Ayarı:

• Kazanç = 1 + (R1/R2) formülü ile belirlenir
• R1: Pin 2 ve Pin 4 arasındaki direnç (tipik 22kΩ)
• R2: Pin 2 ve GND arasındaki direnç (tipik 680Ω)
• Önerilen kazanç değeri: 30-40 (yaklaşık 30dB)

Bootstrap Devresi (Opsiyonel, Yüksek Güç İçin):

• 47μF kapasitör ve 10Ω direnç serisi
• Pin 4 (Output) ve Pin 5 (Vs) arasına bağlanır
• Çıkış katı verimliliğini artırır

Soğutma Gereksinimleri:

• 5W altı güçler için küçük soğutucu (5°C/W)
• 5-8W arası güçler için orta boy soğutucu (3-4°C/W)
• Termal macun kullanımı zorunludur
• Metal muhafaza kullanılıyorsa izolasyon gereklidir

---

Örnek Projeler

TDA2002 Ses Entegresi TO-220-5 kullanılarak yapılabilecek örnek projeler.

Mini Mono Amplifikatör

Akıllı telefon, MP3 çalar veya taşınabilir radyo için kompakt amplifikatör devresi.

Gerekli Malzemeler:

• 1x TDA2002 ses entegresi
• 1x Soğutucu (4°C/W termal direnç)
• 1x 8Ω hoparlör (5W veya üzeri)
• 1x 470μF/25V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 1000μF/25V elektrolitik kapasitör (çıkış bloklama)
• 1x 1μF film kapasitör (giriş bloklama)
• 1x 22kΩ direnç (geri besleme)
• 1x 680Ω direnç (geri besleme)
• 1x 10Ω direnç (Zobel ağı)
• 1x 100nF seramik kapasitör (Zobel ağı)
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x 3.5mm mono jak (giriş)
• 1x 12V güç adaptörü veya 8 adet AA pil (12V)
• 1x SPST anahtar (açma/kapama)
• 1x PCB veya delikli pertinaks
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• TDA2002'yi soğutucu ile birlikte PCB'ye monte edin (termal macun kullanın)
• Pin 5'i (Vs) anahtar üzerinden 12V beslemeye bağlayın
• Pin 3'ü (GND) besleme negatifine bağlayın
• 470μF ve 100nF kapasitörleri paralel olarak Pin 5 ve GND arasına bağlayın
• 10kΩ potansiyometreyi ses kaynağı ve TDA2002'nin Pin 1'i arasına bağlayın
• 1μF giriş kapasitörünü potansiyometre ve Pin 1 arasına bağlayın
• 22kΩ direnci Pin 2 ve Pin 4 arasına bağlayın (geri besleme)
• 680Ω direnci Pin 2 ve GND arasına bağlayın (kazanç ayarı)
• 1000μF çıkış kapasitörünü Pin 4'ten 8Ω hoparlöre bağlayın
• Hoparlörün diğer ucunu GND'ye bağlayın
• 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağını hoparlör terminallerine paralel bağlayın
• Güç kaynağını bağlayın ve ses seviyesini yavaşça artırarak test edin

Araç FM Radyo Amplifikatörü

Otomobil radyo alıcısı çıkışını güçlendirmek için basit mono amplifikatör devresi.

Gerekli Malzemeler:

• 1x TDA2002 ses entegresi
• 1x Soğutucu (3°C/W termal direnç)
• 1x 4Ω hoparlör (10W)
• 1x 1000μF/25V elektrolitik kapasitör (besleme filtresi)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 1μF film kapasitör (giriş bloklama)
• 1x 22kΩ direnç (geri besleme)
• 1x 680Ω direnç (geri besleme)
• 1x 10Ω direnç (Zobel ağı)
• 1x 100nF seramik kapasitör (Zobel ağı)
• 1x 47μF/25V elektrolitik kapasitör (bootstrap kapasitör)
• 1x 10Ω direnç (bootstrap devresi için)
• 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
• 1x RCA jak (radyo girişi için)
• 1x Sigorta ve sigorta yuvası (1A)
• 1x PCB
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• TDA2002'yi soğutucu ile birlikte PCB'ye monte edin (termal macun kullanın)
• Pin 5'i (Vs) sigorta üzerinden araç 12V hattına bağlayın
• Pin 3'ü (GND) araç şasisine/toprak hattına bağlayın
• 1000μF ve 100nF kapasitörleri paralel olarak Pin 5 ve GND arasına bağlayın
• 10kΩ potansiyometreyi radyo çıkışı ve TDA2002'nin Pin 1'i arasına bağlayın
• 1μF giriş kapasitörünü potansiyometre ve Pin 1 arasına bağlayın
• 22kΩ direnci Pin 2 ve Pin 4 arasına bağlayın (geri besleme)
• 680Ω direnci Pin 2 ve GND arasına bağlayın (kazanç ayarı)
• Pin 4'ü (çıkış) doğrudan 4Ω hoparlöre bağlayın
• Hoparlörün diğer ucunu GND'ye bağlayın
• 10Ω direnç ve 100nF kapasitörden oluşan Zobel ağını hoparlör terminallerine paralel bağlayın
• Bootstrap devresi için 47μF kapasitör ve 10Ω direnci seri bağlayarak Pin 4 ve Pin 5 arasına ekleyin
• Bağlantıları kontrol edin ve sistemi test edin

---

Sorun Giderme ve İpuçları

TDA2002 Ses Entegresi TO-220-5 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu boyutunu artırın, hoparlör empedansını kontrol edin
• Ses Yok: Besleme voltajını kontrol edin, bağlantıları gözden geçirin
• Distorsiyonlu Ses: Giriş sinyal seviyesini azaltın, besleme voltajını kontrol edin
• Uğultu/Hum: Topraklama iyileştirin, besleme filtrasyonunu artırın
• Düşük Çıkış Gücü: Besleme voltajını kontrol edin, hoparlör empedansını doğrulayın

Performans İyileştirme İpuçları

• Daha yüksek güç için 14.4V besleme kullanın (otomotiv standart voltajı)
• Gürültü azaltmak için metal film dirençler tercih edin
• PCB'de yıldız topraklama düzeni uygulayın
• Bootstrap devresi ekleyerek çıkış katı verimliliğini artırın
• Giriş ve güç hatlarını birbirinden uzak tutun
• Araç içi kullanımda alternatör gürültüsü için ek filtreler ekleyin
• Kısa ve kalın hoparlör kabloları kullanın
• Gerektiğinde ses ön amplifikatör devresi ekleyin

---

Paket İçeriği

• TDA2002 Ses Entegresi TO-220-5

---
