TCST2103 Infrared - Kızılötesi Sensör

TCST2103 Kızılötesi Sensör

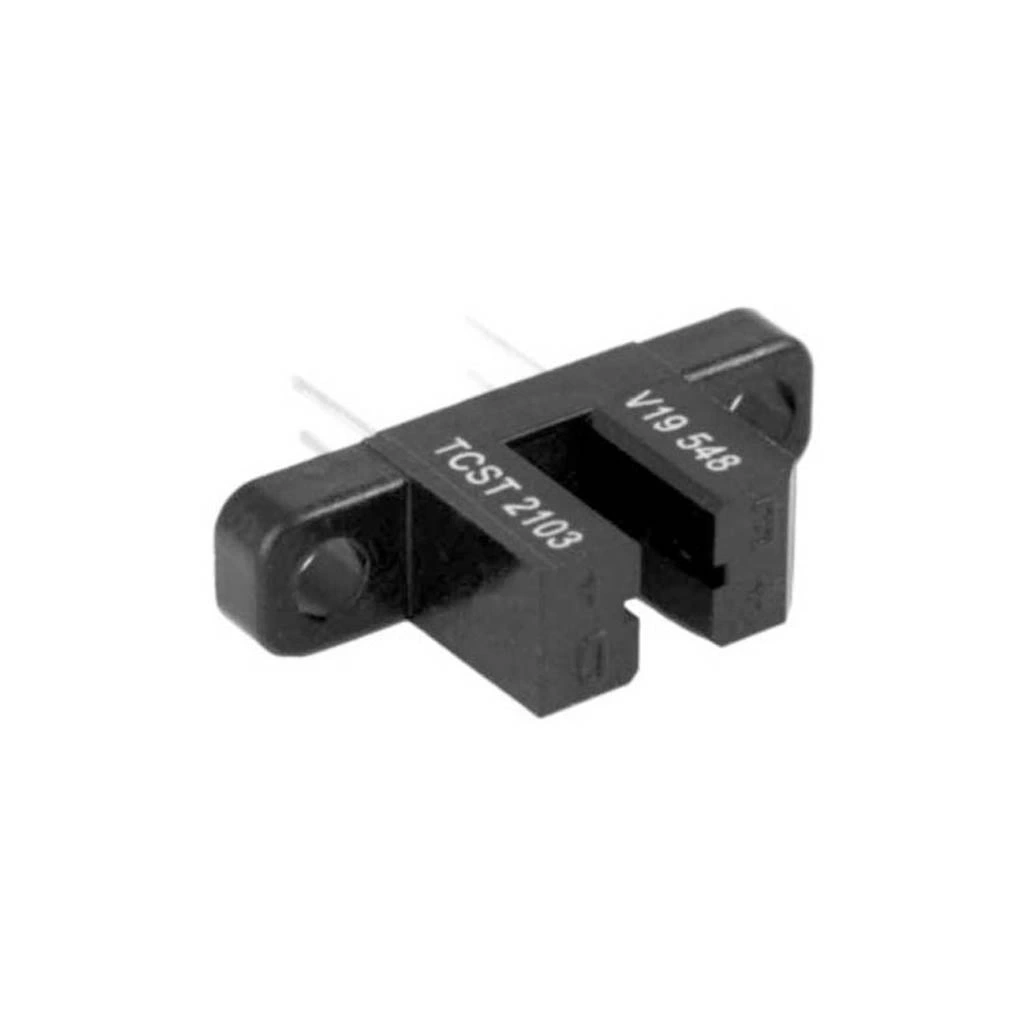

TCST2103 Kızılötesi Sensör, optik yolla kesinti algılama için tasarlanmış U şeklinde bir optik kapı sensörüdür. Bir kızılötesi LED verici ve fototransistör alıcı içeren bu kompakt modül, hassas konum tespiti uygulamaları için idealdir.

Sensör, verici ve alıcı arasındaki 3mm genişliğindeki U boşluğuna yerleştirilen nesneleri algılayabilir. Arduino projeleri için uygun olan bu sensör, yüksek hassasiyet gerektiren uygulamalarda mükemmel performans sunar.

Dayanıklı plastik gövdesi ve kolay montaj seçenekleriyle Modüller kategorisinde yer alan bu sensör, özellikle enkoder diskleri, limit anahtarları ve nesne sayma uygulamaları için tercih edilmektedir.

Teknik Özellikler

TCST2103 Kızılötesi Sensörün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Optik Kapı (Slotted Optical Switch)
• Yapı: U şeklinde plastik gövde
• Verici: Kızılötesi LED (940nm)
• Alıcı: NPN Fototransistör
• Çalışma Voltajı (Verici LED): 1.5V (Tipik)
• İleri Akım (IF): 20mA (Maks. 60mA)
• Kolektör-Emitör Voltajı (VCEO): 35V
• Kolektör Akımı (IC): 30mA
• Slot Genişliği: 3mm
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Tepki Süresi: 10µs
• Pin Dizilimi:
  • Pin 1: Anot (LED+)
  • Pin 2: Katot (LED-)
  • Pin 3: Kolektör (Fototransistör)
  • Pin 4: Emitör (Fototransistör)
• Montaj Tipi: Through-Hole
• Boyutlar: 10.5mm x 8.5mm x 5.5mm
• Ağırlık: 0.5g
• Işık Engelleme Oranı: >98% (opak nesne ile)<>.

Paket İçeriği

• 1 x TCST2103 Kızılötesi Sensör

Bağlantı ve Kullanım

TCST2103 Kızılötesi Sensörünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

TCST2103 sensörünü bağlamak için şu adımları izleyin:

• LED Anot (Pin 1) → Arduino pini üzerinden 220Ω direnç → 5V
• LED Katot (Pin 2) → GND
• Fototransistör Kolektör (Pin 3) → 10kΩ Pull-up direnç → 5V ve Arduino dijital giriş pini
• Fototransistör Emitör (Pin 4) → GND

Bu bağlantı şeması ile sensörün slotunda bir nesne algılandığında dijital çıkış LOW, nesne olmadığında HIGH olacaktır. Voltaj.Net mağazamızda bu sensöre uygun direnç setleri de bulunmaktadır.

Uygulama Alanları

TCST2103 Kızılötesi Sensörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Kontrol

• Optik enkoder sistemleri
• Limit anahtarları
• Nesne sayma sistemleri
• Hız sensörleri

Ofis Ekipmanları

• Yazıcı kâğıt algılama
• Fotokopi makinesi mekanizmaları
• Banknot sayma makineleri
• Belge tarayıcıları

Robotik

• Motor hız kontrolü
• Robot tekerleklerinde enkoder
• Konum sensörleri
• Çizgi takip robotları

Hobi ve Eğitim

• Hava durumu ölçüm ekipmanları
• Mini CNC makineleri
• 3D yazıcı limit sensörleri
• STEM eğitim projeleri

Proje Örnekleri

TCST2103 Kızılötesi Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Mini Optik Enkoder

TCST2103 sensörü ve Arduino Pro Mini kullanarak hassas bir enkoder projesi geliştirebilirsiniz. Şeffaf bir diskin üzerine siyah çizgiler çizerek veya delikler açarak, motorun dönüş hızını ve yönünü ölçebilirsiniz. 3D yazıcıyla basılmış bir disk ve montaj aparatı kullanarak, kompakt ve hassas bir enkoder sistemi oluşturabilir, LCD ekran üzerinden RPM değerini gösterebilirsiniz. Bu sistem, mini robot projelerinde, RC araçlarda veya DIY CNC makinelerinde kullanılabilir.

Yağmur Damla Sayacı

TCST2103 sensörünü kullanarak meteorolojik ölçümler için bir yağmur damla sayacı yapabilirsiniz. ESP8266 modülü ile entegre edilen bu sistem, huni içine düşen her yağmur damlasını algılar ve internet üzerinden verileri kaydeder. 3D baskı ile üretilmiş bir mekanizma, damlaları tek tek sensörden geçirerek sayım yapar. Sistem, ESP8266 üzerindeki dahili web sunucusu ile yağış verilerini grafik olarak gösterebilir ve hava durumu tahmin sistemlerine veri sağlayabilir.

Dijital Obje Sayacı

TCST2103 sensörünü kullanarak üretim hatlarındaki parçaları sayan kompakt bir sistem tasarlayabilirsiniz. OLED ekran ve Arduino Nano kullanarak, geçen nesnelerin hem anlık hem de toplam sayısını gösterebilirsiniz. Sistemde farklı parti sayımları için sıfırlama butonu ve veri kaydetme özelliği bulunabilir. RS-485 arabirimi ekleyerek fabrika otomasyon sistemine bağlanabilir veya SD kart modülü ile veri kaydı yapabilirsiniz. Bu sayaç, küçük işletmeler ve hobi atölyeleri için düşük maliyetli bir çözüm sunar.

Sorun Giderme ve İpuçları

TCST2103 Kızılötesi Sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Algılama Yok: LED akımını kontrol edin, direnç değerini düşürün, sensörün temiz olduğundan emin olun.
• Kararsız Okumalar: Pull-up direnç değerini kontrol edin, gürültü için 0.1µF bypass kapasitörü ekleyin.
• Sürekli Algılama: Sensör slotunda engel olmadığından emin olun, ışık kaynakları sensörü etkileyebilir.
• LED Yanması: Akım sınırlayıcı direnci doğru seçtiğinizden emin olun, LED akımını ölçün.
• Düşük Hassasiyet: Daha küçük nesneler için komparatör devresi ekleyin veya amplifikasyon kullanın.

Performans İpuçları

• Titreşimli ortamlarda debounce algoritması kullanın
• Sensörün çalışma sıcaklığının belirtilen aralıkta olduğundan emin olun
• Yüksek hızlı uygulamalarda doğrudan kesme (interrupt) kullanın
• Parlak ortamlarda sensörü ışıktan koruyacak bir muhafaza kullanın
• Çoklu sensör kullanımında her sensöre ayrı pull-up direnç bağlayın
• Enkoder uygulamalarında histerezis değerlerini dikkatle ayarlayın
