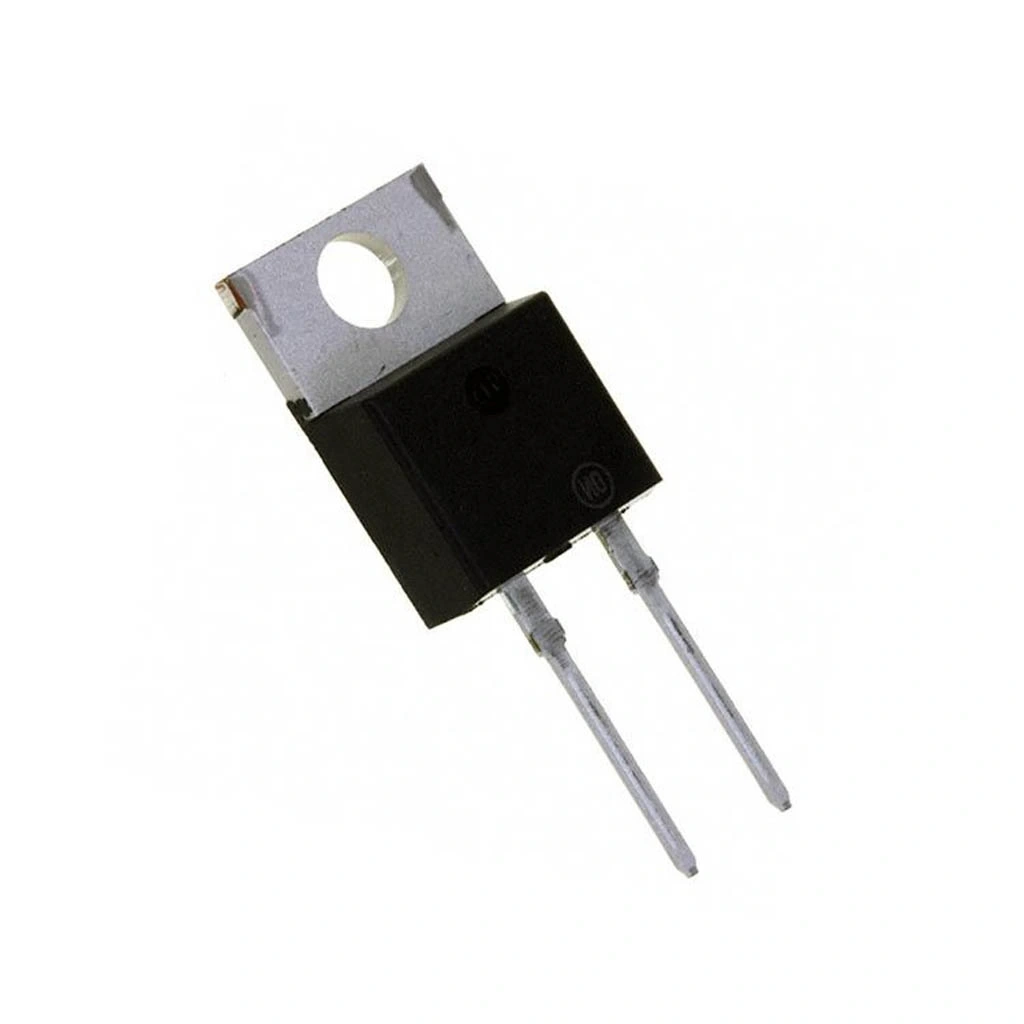

STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2
STTH803D, 8A akım kapasitesi ve 300V ters gerilim dayanımına sahip, ultrafast (çok hızlı) doğrultucu diyottur. TO-220-2 paketinde sunulan bu diyot, özellikle yüksek frekanslı güç dönüştürücü devreler için tasarlanmış olup, düşük ileri yönde voltaj düşümü ve hızlı anahtarlama özellikleri ile öne çıkar.
25ns gibi çok kısa geri kazanım zamanı ile genel amaçlı diyotlardan ayrılan bu komponent, yüksek verimlilik gerektiren SMPS, invertör ve motor sürücü devreleri için ideal bir seçimdir. Yumuşak toparlanma karakteristiği sayesinde EMI gürültüsünü minimize eder.
TO-220-2 paketi sayesinde yüksek güç yoğunluğu sağlayan STTH803D, diğer diyot çeşitlerine kıyasla endüstriyel güç elektroniği, elektronik komponentler içerisinde SMPS ve yüksek verimli güç kaynakları için üstün performans sunar.
Teknik Özellikler
STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Maksimum Sürekli İleri Akım (IF): 8A
- Maksimum Ani İleri Akım (IFSM): 80A (10ms sinüs dalgası)
- Maksimum Ters Gerilim (VRRM): 300.0V
- İleri Gerilim Düşümü (VF): 1.9V @ 8A (maksimum)
- Ters Toparlanma Zamanı (trr): 25ns (tipik)
- Ters Toparlanma Akımı (Irr): 1.5A (tipik)
- Ters Akım (IR): 10μA @ 300V (25°C'de maksimum)
- Ters Akım (IR): 500μA @ 300V (125°C'de maksimum)
- Toplam Kapasitans (Ct): 30pF (tipik)
- Paket Tipi: TO-220-2 (2 bacaklı)
- Çalışma Sıcaklığı Aralığı (Tj): -65°C ile +175°C arası
- Depolama Sıcaklığı Aralığı (Tstg): -65°C ile +175°C arası
- Termal Direnç (Junction to Case): 2°C/W
- Termal Direnç (Junction to Ambient): 60°C/W
- Yumuşak Toparlanma (Soft Recovery): Var
- dV/dt Dayanımı: >500V/ns
- Yarı İletken Malzeme: Silikon
- Montaj Tipi: THT (Through-Hole Technology)
- Maksimum Jonksiyon Sıcaklığı (Tj): 175°C
- RoHS Uyumluluğu: Evet
- Ters Düzelme Yapısı: Ultra Hızlı
- Çalışma Frekansı: >250kHz
- Tekli/Çiftli Yapı: Tek diyot
- Boyutlar (yaklaşık): 15.2mm × 10.0mm × 4.4mm
Kullanım Alanları
STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Güç Elektroniği
- SMPS (Anahtarlamalı Güç Kaynakları)
- DC-DC dönüştürücüler
- Yüksek frekanslı invertörler
- PFC (Güç Faktörü Düzeltme) devreleri
- Solar invertörler
Motor Sürücü Sistemleri
- BLDC motor sürücüleri
- Servo kontrol sistemleri
- VFD (Değişken Frekanslı Sürücüler)
- Ev aletleri motor kontrolü
- CNC makine kontrolörleri
Endüstriyel Uygulamalar
- Kaynak makineleri
- Kesintisiz güç kaynakları (UPS)
- İndüksiyon ısıtma
- LED aydınlatma sürücüleri
- Elektromanyetik fren sistemleri
Avantajlar ve Özellikler
STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2'nin sağladığı avantajlar ve çözümler.
- Ultra Hızlı Toparlanma: 25ns trr ile yüksek frekanslı uygulamalarda verimlilik
- Yüksek Sıcaklık Dayanımı: 175°C jonksiyon sıcaklığı ile zorlu ortamlarda güvenilirlik
- Mükemmel dV/dt Direnci: >500V/ns ile yüksek hızlı anahtarlamada güvenlik
- Düşük İleri Voltaj Düşümü: 1.9V ile düşük kondüksiyon kayıpları
- Yumuşak Toparlanma Özelliği: Azaltılmış EMI ve anahtarlama gürültüsü
- Yüksek Voltaj Dayanımı: 300V ile endüstriyel uygulamalarda güvenli çalışma
- TO-220-2 Paketi: Mükemmel ısı dağıtımı ve kolay montaj imkanı
- Düşük Ters Akım: Minimal ısınma ve yüksek verimlilik
- Yüksek Surge Dayanımı: 80A IFSM ile ani akım darbelerine karşı dayanıklılık
- Düşük Parazitik Kapasitans: 30pF ile yüksek frekanslarda optimum verimlilik
Montaj ve Kullanım
STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2'nin montaj ve kullanım detayları hakkında bilgiler.
İpucu: STTH803D diyot montajında polariteye dikkat edin - TO-220 paketindeki metal taban katottur. Yüksek sıcaklık dayanımına rağmen, PCB tasarımında diyot çevresinde yeterli bakır alan bırakın. Soğutucu kullanımını düşünün ve ısı iletken macun uygulamayı unutmayın.
Montaj tavsiyeleri:
- Soğutucu Kullanımı: 5W üzeri uygulamalarda ısı emici kullanın
- Uygun Torklama: Soğutucuya montajda 0.8-1.0Nm tork uygulayın
- Termal Ara Malzeme: Termal macun veya ped kullanın
- Lehimleme Parametreleri: 260°C maksimum, 10 saniyeden az
- PCB Yerleşimi: Güç terminalleri ve ısı üreten komponentlerden uzak konumlandırın
Kullanım önerileri:
- Freewheeling Diyot: İndüktif yüklerde geri EMK koruması için idealdir
- SMPS Çıkış Doğrultucu: Yüksek frekanslı dönüştürücülerde verimliliği artırır
- Snubber Devresi: Koruyucu RC veya RCD snubber devresiyle kullanın
- Paralel Bağlantı: Yüksek akım için paralel bağlarken balans direnci ekleyin
- Reaktif Yükler: Motor sürücülerinde serbest dönüş diyodu olarak kullanılabilir
Sorun Giderme ve İpuçları
STTH803D 8A 300V Hızlı Doğrultucu Diyot TO-220-2 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Yetersiz soğutma, soğutucu ve termal macun ekleyin
- EMI Sorunları: Snubber devresi veya ferrit boncuk kullanın
- Voltaj Sıçramaları: RCD snubber veya TVS diyot ekleyin
- Akustik Gürültü: Rezonans engelleyici silikon veya epoksi uygulaması yapın
- Verimlilik Düşüklüğü: PCB bağlantı yollarını kısaltın ve kalın izler kullanın
Tasarım İpuçları
- Yüksek frekanslı uygulamalarda parazitik indüktansı minimize edin
- Büyük akım dalgalanmaları için fazladan akım kapasitesi marjı bırakın
- PCB tasarımında soğuk hava akışını kolaylaştıracak yerleşim yapın
- Diyotu sürücü devresine mümkün olduğunca yakın yerleştirin
- Sıcaklık artışını gözlemlemek için termal kamera veya sensör kullanın
- Sürekli maksimum akım gerektiren uygulamalarda paralel bağlantı düşünün
