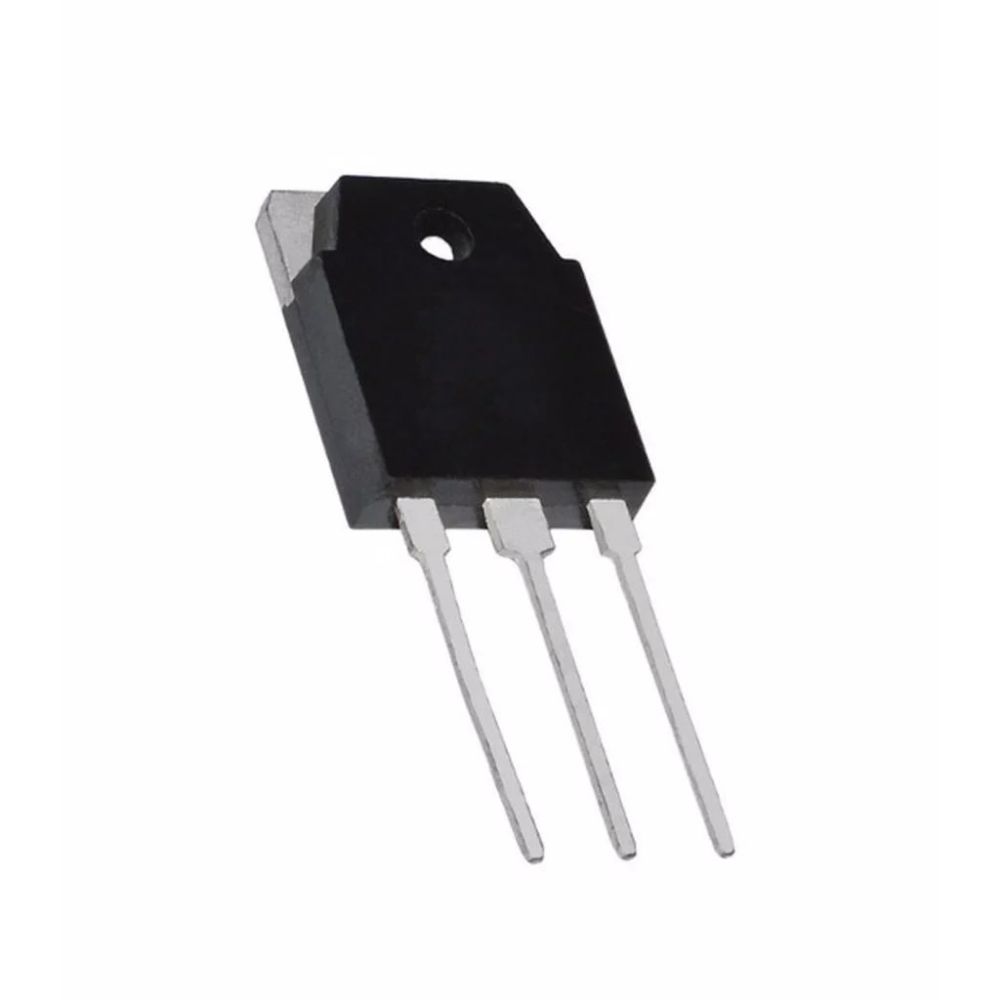

STTH6003CW (STTH6003) 2X30A 300V Doğrultucu Diyot To-247

STTH6003CW (STTH6003) 2X30A 300V Doğrultucu Diyot To-247

STTH6003CW, yüksek performanslı, ultra hızlı bir doğrultucu diyottur. Her biri 30A akım taşıyabilen iki diyot içerir (dual diode - common cathode konfigürasyon). 300V ters voltaj dayanımı ile, özellikle yüksek akım gerektiren güç elektroniği devrelerinde kullanılmak üzere tasarlanmıştır. TO-247 paket yapısı sayesinde yüksek akım ve ısı yönetimi gerektiren uygulamalarda mükemmel bir çözümdür.

Teknik Özellikler

• Montaj Tipi:Through Hole
• Kılıf:TO-247-3
• Üretici Paket/Kılıf:TO-247-3
• Current - Reverse Leakage @ Vr:60 µA @ 300 V
• Voltage - Forward (Vf) (Max) @ If:1.25 V @ 30 A
• Hız:Fast Recovery 500ns 200mA (Io)
• Reverse Recovery Time (trr):55 ns
• Diode Type:Standard
• Operating Temperature - Junction:175°C (Max)
• Voltage - DC Reverse (Vr) (Max):300 V
• Current - Average Rectified (Io) (per Diode):30A
• Diode Configuration:1 Pair Common Cathode

Anahtar Avantajlar

• Ultra hızlı toparlanma süresi (35ns) sayesinde yüksek frekanslı anahtarlamalarda mükemmel performans sağlar.
• İki diyotlu yapı, daha yüksek akım uygulamalarında esnek kullanım sunar.
• TO-247 paket, etkili ısı dağılımı ve kolay montaj imkanı sunar.
• Düşük iletim gerilimi, sistem verimliliğini artırır ve enerji kayıplarını azaltır.
• Yüksek sıcaklık dayanımı, zorlu ortam koşullarında güvenilir çalışma sağlar.

Uygulama Alanları

• Anahtarlamalı güç kaynakları (SMPS)
• UPS sistemleri (Kesintisiz Güç Kaynakları)
• Endüstriyel motor kontrol devreleri
• DC-DC ve DC-AC dönüştürücüler
• Güneş enerjisi sistemleri ve inverter devreleri

Paket İçeriği

1 Adet STTH6003CW (STTH6003) 2X30A 300V Doğrultucu Diyot To-247
