ST232CN ST232 RS-232 Sürücü-Alıcı Entegre Devresi Dip-16

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi DIP-16

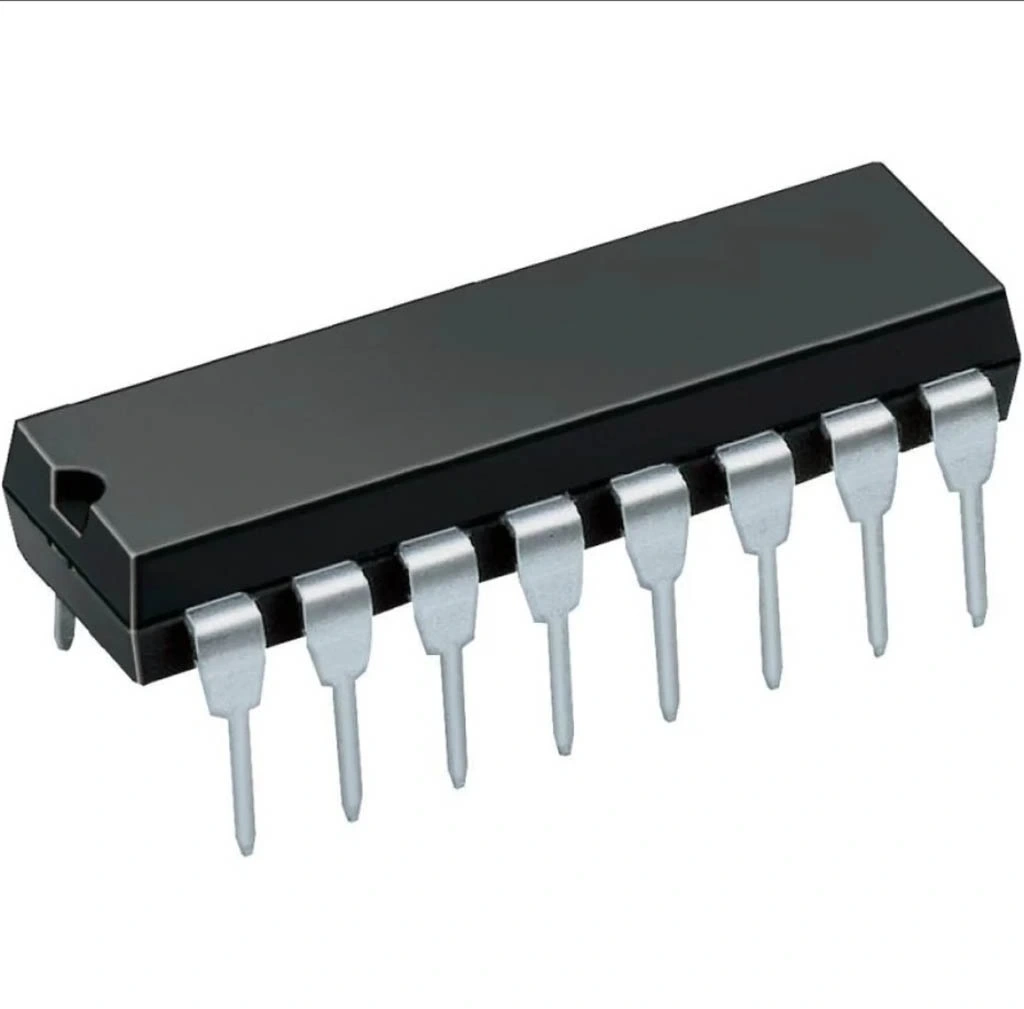

ST232CN, RS-232 seri iletişim için standartlaşmış bir sürücü ve alıcı entegre devresidir. DIP-16 paketinde sunulan bu entegre, TTL/CMOS mantık seviyeleri ile RS-232 seviyeleri arasında dönüşüm sağlar.

±30V'a kadar çıkış salınımı, düşük güç tüketimi ve sadece 4 adet harici kapasitör gerektiren bu entegreler, mikrodenetleyiciler ve bilgisayarlar arasında seri iletişim kurmak için ideal bir çözüm sunar.

Seri iletişim uygulamalarında sıklıkla tercih edilen elektronik komponentler arasında yer alan ST232CN, diğer entegreler içinde güvenilirliği, kolay bulunabilirliği ve popüler MAX232'ye uyumlu pin yapısıyla öne çıkmaktadır.

---

Teknik Özellikler

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics, ST
• Ürün Serisi: ST232
• Paket Tipi: DIP-16 (Dual In-line Package).
• Standart: EIA/TIA RS-232
• Çalışma Voltajı: 5V (±0.5V)
• Sürücü Sayısı: 2
• Alıcı Sayısı: 2
• Maksimum Veri Hızı: 120 kbps
• Sürücü Çıkış Voltajı: ±9V (tipik), min. ±5V
• Sürücü Çıkış Direnci: 300Ω (tipik)
• Alıcı Giriş Direnci: 5kΩ (min.)
• Alıcı Giriş Voltaj Aralığı: ±30V
• Alıcı Eşik Voltajı: 1.2V (tipik)
• Alıcı Histerezis: 0.5V (tipik)
• Besleme Akımı: 5mA (tipik)
• Çıkış Kısa Devre Akımı: ±10mA
• Dahili Voltaj Dönüştürücü: Var
• Dahili Voltaj Regülatörü: Var
• Harici Kapasitör Sayısı: 4
• Harici Kapasitör Değeri: 1.0μF
• TTL/CMOS Uyumluluğu: Evet
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• ESD Koruması: ±2kV
• LOW Power Shutdown: Hayır
• MAX232 Pin Uyumluluğu: Evet
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mikrodenetleyici Uygulamaları

• Arduino ve PC seri haberleşme arabirimleri
• PIC, AVR, STM32 gibi mikrodenetleyicilerin seri port arabirimi
• UART-RS232 dönüştürücü devreleri
• Gömülü sistem debug arabirimi
• Veri kaydedici sistemler

Endüstriyel Kontrol Sistemleri

• PLC haberleşme modülleri
• Endüstriyel sensör arabirimleri
• HMI (İnsan-Makine Arabirimi) bağlantıları
• SCADA sistemleri
• Motor kontrol üniteleri

Test ve Ölçüm Ekipmanları

• Laboratuvar cihazları seri haberleşme
• Veri toplama sistemleri
• Sinyal analizörleri
• Kalibrasyon ekipmanları
• Dijital multimetreler

Telekomünikasyon

• Modem arabirimleri
• Terminal ekipmanları
• Telefon sistemleri
• Veri aktarım cihazları
• Faks makineleri

Hobi ve Eğitim Projeleri

• DIY elektronik projeleri
• Seri haberleşme eğitim kitleri
• Robot projeleri
• Elektronik kontrol sistemleri
• IOT geliştirme kartları

---

Avantajlar ve Özellikler

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi'nin sağladığı avantajlar ve çözümler.

• Kolay Entegrasyon: Sadece 4 harici kapasitör ile çalışabilme
• Çift Sürücü/Alıcı: İki yönlü seri iletişim için tam destek
• Gürültü Bağışıklığı: RS-232 standardıyla uyumlu sinyal seviyeleri
• Geniş Voltaj Aralığı: ±30V giriş koruma seviyesi
• Dâhili Voltaj Dönüştürücü: Tek +5V besleme ile bipolar çıkış üretebilme
• Yüksek Veri Hızı: 120 kbps'ye kadar veri iletimi
• Endüstri Standardı: MAX232 ile pin uyumluluğu
• Düşük Güç Tüketimi: 5mA tipik çalışma akımı
• DIP-16 Paketi: Breadboard uyumlu kolay prototipleme
• Güvenilir Performans: ESD korumalı dayanıklı tasarım

---

Devre Tasarımı ve Uygulama

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi'nin devre tasarımı ve uygulaması hakkında detaylar.

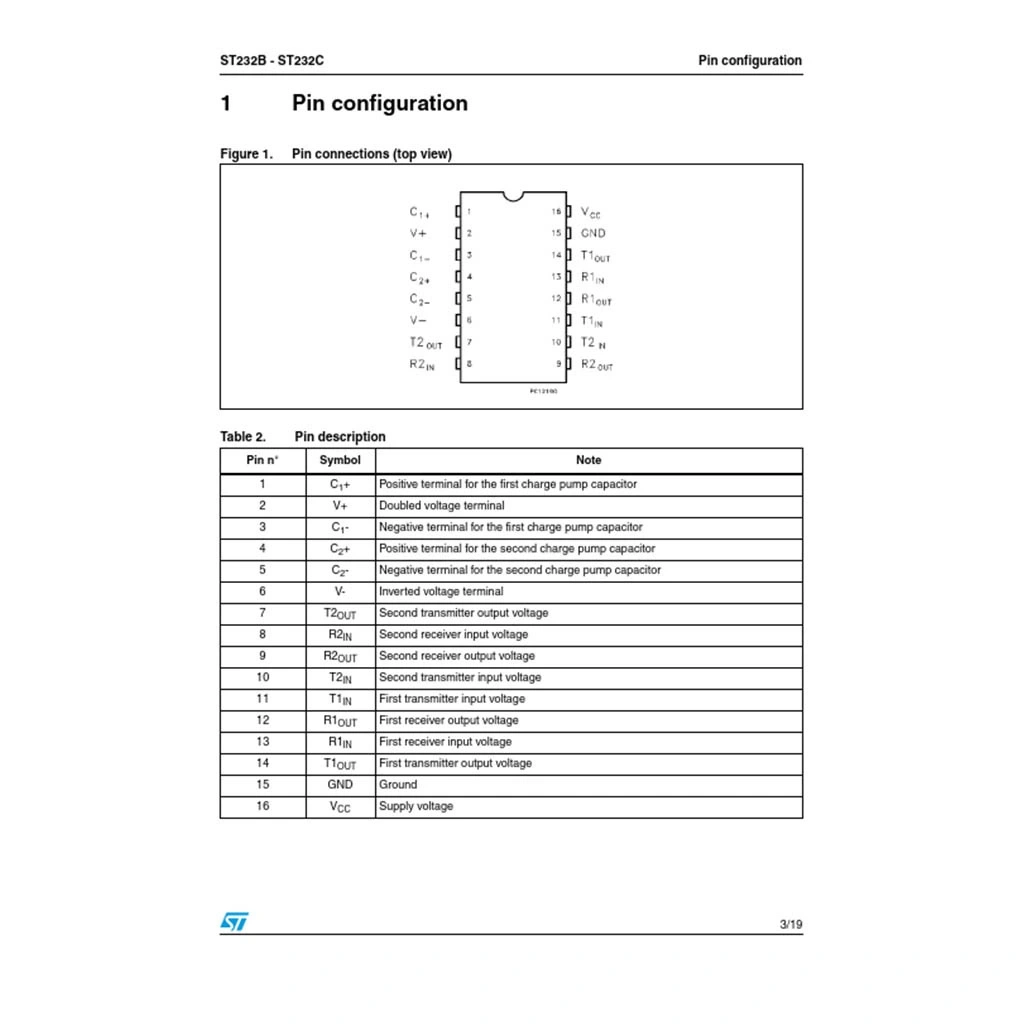

Pin Konfigürasyonu

ST232CN DIP-16 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (C1+): Pozitif yük pompası kapasitörü
• Pin 2 (VS+): Pozitif voltaj çıkışı
• Pin 3 (C1-): Negatif yük pompası kapasitörü
• Pin 4 (C2+): Pozitif voltaj dönüştürücü kapasitörü
• Pin 5 (C2-): Negatif voltaj dönüştürücü kapasitörü
• Pin 6 (VS-): Negatif voltaj çıkışı
• Pin 7 (T2OUT): RS-232 seviyesinde verici 2 çıkışı
• Pin 8 (R2IN): RS-232 seviyesinde alıcı 2 girişi
• Pin 9 (R2OUT): TTL/CMOS seviyesinde alıcı 2 çıkışı
• Pin 10 (T2IN): TTL/CMOS seviyesinde verici 2 girişi
• Pin 11 (T1IN): TTL/CMOS seviyesinde verici 1 girişi
• Pin 12 (R1OUT): TTL/CMOS seviyesinde alıcı 1 çıkışı
• Pin 13 (R1IN): RS-232 seviyesinde alıcı 1 girişi
• Pin 14 (T1OUT): RS-232 seviyesinde verici 1 çıkışı
• Pin 15 (GND): Toprak
• Pin 16 (VCC): +5V besleme voltajı

Temel Devre Şeması

ST232CN entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x ST232CN DIP-16 Entegre
• 4x 1.0μF kapasitör (seramik veya tantallum)
• 1x 100nF kapasitör (VCC bypass için, opsiyonel)
• 1x DB9 veya DB25 konnektör (RS-232 bağlantısı için)
• 1x +5V güç kaynağı

Temel Bağlantılar:

1. VCC (Pin 16) +5V besleme voltajına bağlanır
2. GND (Pin 15) toprak hattına bağlanır
3. C1+ (Pin 1) ve C1- (Pin 3) arasına 1.0μF kapasitör bağlanır
4. C2+ (Pin 4) ve C2- (Pin 5) arasına 1.0μF kapasitör bağlanır
5. VS+ (Pin 2) ve GND arasına 1.0μF kapasitör bağlanır
6. VS- (Pin 6) ve GND arasına 1.0μF kapasitör bağlanır
7. T1IN (Pin 11) mikrodenetleyici TX pinine bağlanır
8. R1OUT (Pin 12) mikrodenetleyici RX pinine bağlanır
9. T1OUT (Pin 14) DB9 konnektörünün Pin 2'sine (RXD) bağlanır
10. R1IN (Pin 13) DB9 konnektörünün Pin 3'üne (TXD) bağlanır
11. DB9 konnektörünün Pin 5'i GND'ye bağlanır

DB9 Konnektör Bağlantıları:

• Pin 2 (RXD): ST232CN'nin T1OUT (Pin 14) pinine bağlanır
• Pin 3 (TXD): ST232CN'nin R1IN (Pin 13) pinine bağlanır
• Pin 5 (GND): Sistem toprak hattına bağlanır

Üç Telli RS-232 İletişimi

Basit TX/RX/GND bağlantılı RS-232 iletişim uygulaması.

Uygulama Notları:

• En yaygın kullanılan RS-232 yapılandırması sadece TX, RX ve GND hatlarını kullanır
• ST232CN iki sürücü/alıcı çiftine sahiptir; ikinci çift ilave kontrol sinyalleri için kullanılabilir
• Mikrodenetleyici tarafı TTL/CMOS seviyesinde çalışır (0-5V)
• RS-232 tarafı tipik olarak ±9V seviyesinde çalışır
• Maksimum kablo uzunluğu tipik olarak 15 metre civarındadır

Tam Donanımlı RS-232 İletişimi

Kontrol sinyalleri (RTS/CTS, DTR/DSR) içeren tam RS-232 uygulaması.

Ek Kontrol Sinyalleri:

• İkinci sürücü/alıcı çifti RTS/CTS akış kontrolü için kullanılabilir
• T2IN (Pin 10) mikrodenetleyici RTS pinine bağlanabilir
• R2OUT (Pin 9) mikrodenetleyici CTS pinine bağlanabilir
• T2OUT (Pin 7) DB9 konnektörünün Pin 8'ine (CTS) bağlanabilir
• R2IN (Pin 8) DB9 konnektörünün Pin 7'sine (RTS) bağlanabilir
• Bazı uygulamalarda ilave kontrol sinyalleri için ikinci bir ST232CN gerekebilir

USB-Serial Dönüştürücülerle Kullanım

Modern bilgisayarlarda seri port kullanımı için USB çözümleri.

Uygulama Senaryosu:

• Günümüzde çoğu bilgisayarda fiziksel RS-232 portu bulunmamaktadır
• ST232CN ile tasarlanan devre, USB-Serial dönüştürücüler ile kullanılabilir
• Dönüştürücü çıkışı doğrudan ST232CN'nin RS-232 tarafına bağlanır
• Böylece USB üzerinden mikrodenetleyici sistemi ile haberleşilebilir
• FTDI, CP2102, CH340 gibi USB-Serial çipler yaygın olarak kullanılır

---

Sorun Giderme ve İpuçları

ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Kurulamıyor: Baud hızı ayarlarını kontrol edin, TX/RX hatlarının çapraz bağlandığından (TX→RX, RX→TX) emin olun, kapasitörleri kontrol edin
• Zayıf Çıkış Seviyeleri: Kapasitörlerin değerini ve bağlantısını kontrol edin, besleme voltajını ölçün, harici yükleri çıkarın
• Veri Hataları: Baud hızını düşürün, kablo uzunluğunu kısaltın, parazit filtreleme ekleyin, topraklama sorunlarını giderin
• Entegre Isınması: Kısa devre kontrolü yapın, besleme voltajını ölçün, çıkış hatlarında aşırı yük olup olmadığını kontrol edin
• Voltaj Dönüştürücü Çalışmıyor: Kapasitörleri değiştirin, VS+ ve VS- voltajlarını ölçün, gerekirse entegreli değiştirin

Tasarım İpuçları

ST232CN entegresi ile daha başarılı devreler tasarlamak için öneriler.

• Kapasitör Seçimi:
  • Düşük ESR değerli kapasitörler kullanın
  • Tantallum kapasitörler genellikle en iyi performansı verir
  • Seramik kapasitörler de kabul edilebilir bir alternatiftir
  • 1.0μF kapasitör değeri nominal değerdir, 0.47μF ile 10μF arası değerler çalışabilir
• PCB Düzeni:
  • Kapasitörleri entegrenin hemen yanına yerleştirin
  • Besleme pininde 100nF bypass kapasitörü kullanın
  • RS-232 tarafında gürültü bastırma filtresi ekleyin
  • TTL tarafındaki sinyal hatlarını kısa tutun
• Elektriksel Koruma:
  • RS-232 hatlarında TVS diyotları kullanın
  • Uzun kablo bağlantılarında EMI filtreler ekleyin
  • Özellikle endüstriyel ortamlarda izolasyon düşünün
  • Aşırı voltaj koruması için seri direnç (100-330Ω) ekleyebilirsiniz
• Kablo ve Konnektörler:
  • Kaliteli, korumalı RS-232 kablosu kullanın
  • DB9 konnektör gövdesinin topraklanmasını sağlayın
  • 15m'den uzun bağlantılar için RS-485 gibi alternatif standartları düşünün
  • Kontak direncini azaltmak için altın kaplama konnektörler tercih edin

Veri İletim İpuçları

ST232CN ile seri iletişimde daha iyi sonuçlar almak için öneriler.

• Baud Hızı Seçimi:
  • Uzun mesafelerde düşük baud hızları daha güvenilirdir (9600 veya altı)
  • Kısa mesafelerde 115200 baud'a kadar çıkabilirsiniz
  • Veri bütünlüğü önemliyse, CRC gibi hata kontrol mekanizmaları ekleyin
  • Uygulamanız için minimum gerekli hızı kullanın
• İletişim Parametreleri:
  • Yaygın format: 8 veri biti, 1 stop biti, parite yok (8N1)
  • Kritik uygulamalarda parite biti eklenebilir
  • Her iki tarafta da aynı parametrelerin kullanıldığından emin olun
  • Akış kontrolü gerekiyorsa yazılım (XON/XOFF) veya donanım (RTS/CTS) seçeneklerini düşünün
• Voltaj Seviyeleri:
  • RS-232 standart voltaj seviyeleri: 1 (Mark) = -3V ila -15V, 0 (Space) = +3V ila +15V
  • ST232CN tipik olarak ±9V çıkış üretir
  • Alıcı eşiği ±3V olduğundan, voltaj düşüşleri belirli bir noktaya kadar tolere edilebilir
  • Uzun mesafelerde voltaj düşüşlerine dikkat edin

RS-232 Alternatifleri ve Karşılaştırma

RS-232'ye alternatif seri iletişim standartları ve ST232CN'nin kullanım sınırları.

Standart	Maksimum Mesafe	Maksimum Hız	Avantajlar/Dezavantajlar
RS-232 (ST232CN)	15 metre	120 kbps	Yaygın, kolay entegrasyon, sınırlı mesafe
RS-485	1200 metre	35 Mbps	Uzun mesafe, gürültüye dayanıklı, çoklu cihaz
TTL UART	1 metre	1 Mbps+	Basit, entegre olmadan, çok kısa mesafe
USB-Serial	5 metre	12 Mbps	Modern PC bağlantısı, güç sağlama

Ne Zaman ST232CN Kullanmalı:

• Geleneksel RS-232 portları ile iletişim kurulması gerektiğinde
• 15 metreden kısa mesafeli iletişim bağlantılarında
• 120 kbps'ye kadar veri hızlarında
• Gürültülü ortamlarda TTL sinyallerinin güvenli iletilmesi gerektiğinde
• Eski cihazlarla arayüz oluşturulması gerektiğinde

Ne Zaman Alternatifler Düşünülmeli:

• 15 metreden uzun mesafelerde RS-485 tercih edilmeli
• Çok yüksek hızlarda (>120 kbps) USB veya diğer yüksek hızlı arabirimler düşünülmeli
• Çok sayıda cihaz aynı hatta bağlanacaksa RS-485 kullanılmalı
• Modern PC ile doğrudan bağlantı için USB-Serial dönüştürücüler düşünülmeli
• Çok kısa mesafelerde (kart üzerinde) doğrudan TTL UART kullanılabilir

---

Paket İçeriği

• ST232CN ST232 RS-232 Sürücü Alıcı Entegre Devresi DIP-16

---
